3D掃描+3D打印足矯形器，改善由于足底筋膜炎引起的足跟痛
時間：2018-07-08 21:50 來源：南極熊 作者：中國3D打印網 閱讀：次
足底筋膜炎是足底的肌腱或者筋膜發生無菌性炎癥所致。最常見癥狀是腳跟的疼痛與不適，行走過度時疼痛感加劇，嚴重患者甚至站立休息時也有疼痛感。足底筋膜炎是運動引起的慢性損傷，過度訓練也可導致跟骨疼痛，這種疾病可影響所有年齡段的成人。
試驗過程
試驗的所有驗證均在南京大學醫學院附屬鼓樓醫院實施。
1.足矯形器的設計和制造

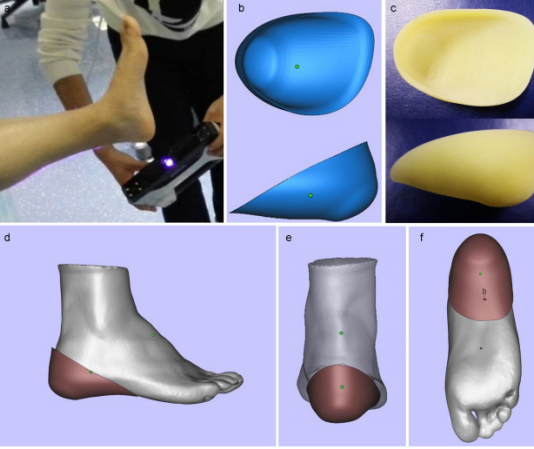

在Magics軟件中利用布爾運算設計出足矯形器的外形。足矯形器設計為5mm，從足跟側邊緣到足弓將整個足跟包裹，如圖b,d,e,f。
將設計好的數據導入到尼龍3D打印機中進行打印，如圖c。
2.臨床評估
足底壓力分析
本試驗通過步法分析設備，在步行和慢跑狀態下，捕捉及分析參與者在佩戴與不佩戴足矯形器時的足部壓力狀態及分布。
參與者
從醫院及南京大學學生中招募到的共16名參與者（6名女性，10名男性），這些參與者飽受足跟痛的困擾從一年到多年，并且有疼痛增強的情況，并且在嘗試其他治療方式后沒有顯著效果。
疼痛評價等級
通過疼痛等級（1-10個等級）的評價，在治療（試驗）前后收集參與者對自身足跟痛疼痛等級的評分，通過對比評分，來驗證治療效果。
3.有限元分析
選擇一個特定的參與者對其治療效果進行有限元分析。被選取人為29歲男性，利用ct掃描其在自然狀態下的腿部及腳部數據。使用MIMICS軟件對數據進行重建；將重建數據導入Geomagic studio進行網格優化及再利用Abaqus軟件進行有限元分析。
試驗結果

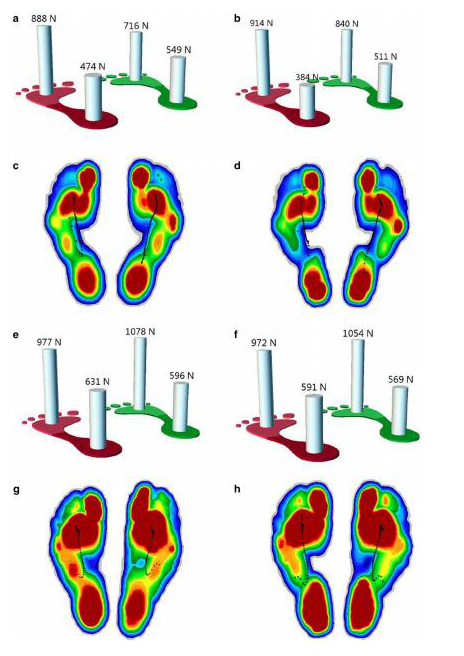

在佩戴了足矯形器后，足中段和后足的壓力分布降低；在步行時，前足的作用力增加，在慢跑時，前足的作用力降低，如上圖所示。

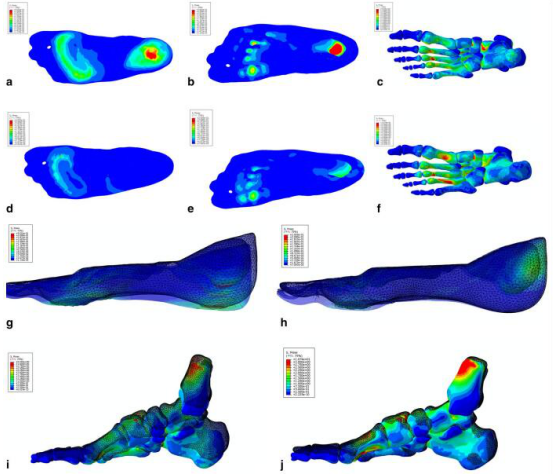

有限元分析
通過佩戴足矯形器，骨頭和軟組織受力發生了變化，負荷發生了轉移，如上圖所示。
