組合件組合要求增加了零件的結構重量，組合用標準件也增加了整體重量，對于某些小型的復雜輕金屬結構，組合用標準件的重量甚至比零件本身的重量還要高。如果能夠通過工藝手段直接成型組合件，一體化結構將實現明顯的減重效果。
如兩個組合件的對合壁板厚度均為2毫米，將其一體成型后的整體壁板只需要不到3毫米，取消鉚釘施工要求又可以明顯降低重量。美國在F-16戰斗機改進設計中，曾經在前機身結構改進中應用精密鑄造件，用整體鋁合金鑄件替代鉚接組合件，使替代總重量超過11千克的組合件的精鑄件重量降低到4.7千克。利用復合材料替代金屬材料時，雖然復合材料壁板的單體結構重量比鋁合金高，但用桁條膠接為整體結構的復合材料壁板，卻能夠取消組合件的獨立桁條和固定鉚釘，總重量反而比組合金屬結構降低了接近30%。
3D打印直接體現的減重優勢主要就是打印出復雜的封閉/半封閉零件，直接取代由多個零件組成的組合件，零件重量可以大幅度降低，固定零件的鉚釘和螺栓的數量也可以減少，這才是3D打印減重最直接的應用方式。
飛機結構一體化減重是效果最明顯的措施。航空系統很早就在爭取實現結構件一體化，尤其是復合材料應用到航空結構件后，曲面加筋壁板這種整體結構相比金屬組合件，已經表現出很突出的減重和降低零件數量的優勢。復合材料工藝水平發展很快，現在已經出現全復合材料的飛機，但復合材料不僅存在成本高和工藝難度大的問題，大部件制造還存在維護和維修難度高的使用困難，限制了復合材料在飛機結構大部件方面的應用范圍。現代復合材料還無法取代結構件的金屬材料，3D打印則通過高度靈活的成型手段，有利于實現金屬和多種金屬/非金屬組合結構的一體化，與復合材料共同組成航空輕重量結構。
3D打印不僅在結構制造上可以發揮減重作用，也有利于成品安裝和系統布局的減重和改進。機載成品安裝支架或運動裝置的支撐結構復雜，又不是承力結構，很適合采用3D打印方式制造。如果把現在普遍采用的組合件用3D整體件替代，利用高尺寸精度的選區熔化方式一體成型，將有利于提高結構一致性和裝卸更新的方便性。
飛機的各種液體和氣體導管種類很多，分布廣泛，管道走向還要避開結構件和成品，沒有辦法在飛機內部設置長距離的直管。機載液、氣管線存在很多彎曲度大的轉角，為保證管道彎曲時的機械性能，必須在大的轉角位置采用轉向接頭，消除因?yàn)樾“霃綇澒墚a(chǎn)生的應力集中，這就使管線敷設中需要使用很多工藝接頭。如果能夠在保證安裝和更換方便性的同時，3D打印出整體彎管替代傳統的機械彎管、擴口和接頭固定，將在保證管道彎曲尺寸要求的同時，降低管線的零件數量，提高機械性能。取消接頭還能減少滲漏檢查和維護的接口數量，一體成形的光滑內壁還可以優化管道內部液體和氣體流動效果。
3D打印對復合材料的支持
3D打印不僅可以用于金屬和非金屬材料，還能夠用于碳纖維這類復合材料的制造。現代航空復合材料主要采用絲材鋪、繞和樹脂固化。復合材料絲材采用鋪帶方式疊層制造成型，使復合材料大都呈現平均厚度的平面結構，組合件則采用粘接或標準件固定的方式。如果將3D打印技術應用于復合材料制造，將絲材的鋪疊和樹脂填充由平面向立體發展，能夠使復合材料復雜結構件一體成型，省去零件粘接和共固化的后續工藝過程，降低復合材料整體部件的制造周期，并避免組合加工過程控制中可能出現的工藝缺陷。3D打印可以制造出立體網格形的復雜結構，每個網格的空間尺寸可以達到高度一致，雖然網格結構并不適合獨立作為航空部件，但卻可以成為航空復合結構件的基材。

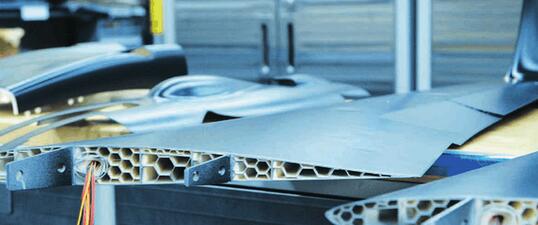

3D打印無人機的機翼結構特寫
