馬斯克：SpaceX擁有世界上先進的金屬3D打印技術，猛禽3火箭發動機大升級，推力280噸

時間：2024-08-07 21:17 來源：南極熊 作者：admin 閱讀：次
2024年8月5日，美國航空航天公司SpaceX近期對外公布了其火箭推進技術的最新突破：首臺三代猛禽（Raptor 3，海平面版本）火箭發動機出廠，這一消息也預示著Raptor 3 發動機正式進入量產階段。升級后的Raptor 3發動機的具體參數如下：
  • 推力：280噸
  • 比沖：350s
  • 發動機質量：1525kg
  • 發動機+整車側配件及硬件質量：1720kg


金屬3D技術助力猛禽發動機輕量化

光看Raptor 3 的圖片可能沒有什么感覺，但如果和前代的Raptor 2，或是第一代的Raptor 1 放在一起比較，就能明顯看到Raptor 3 的結構更加簡化，同時大量原本糾纏在外的管線都已經消失了（見下圖）。Raptor 3能有如此驚人的變化，主要的原因有兩個：首先，早期的火箭引擎在設計上遠不成熟，許多的管線所需的管徑、長度、連接點、材料等，都還要一一實驗、測試，因此裸露在外有助于工程師進行調整或是更換。另一方面，則是由于早期的Raptor 其實在外部裝有諸多的感應器在收集引擎內部的各種信息，因此也有部份的管線與此相關。

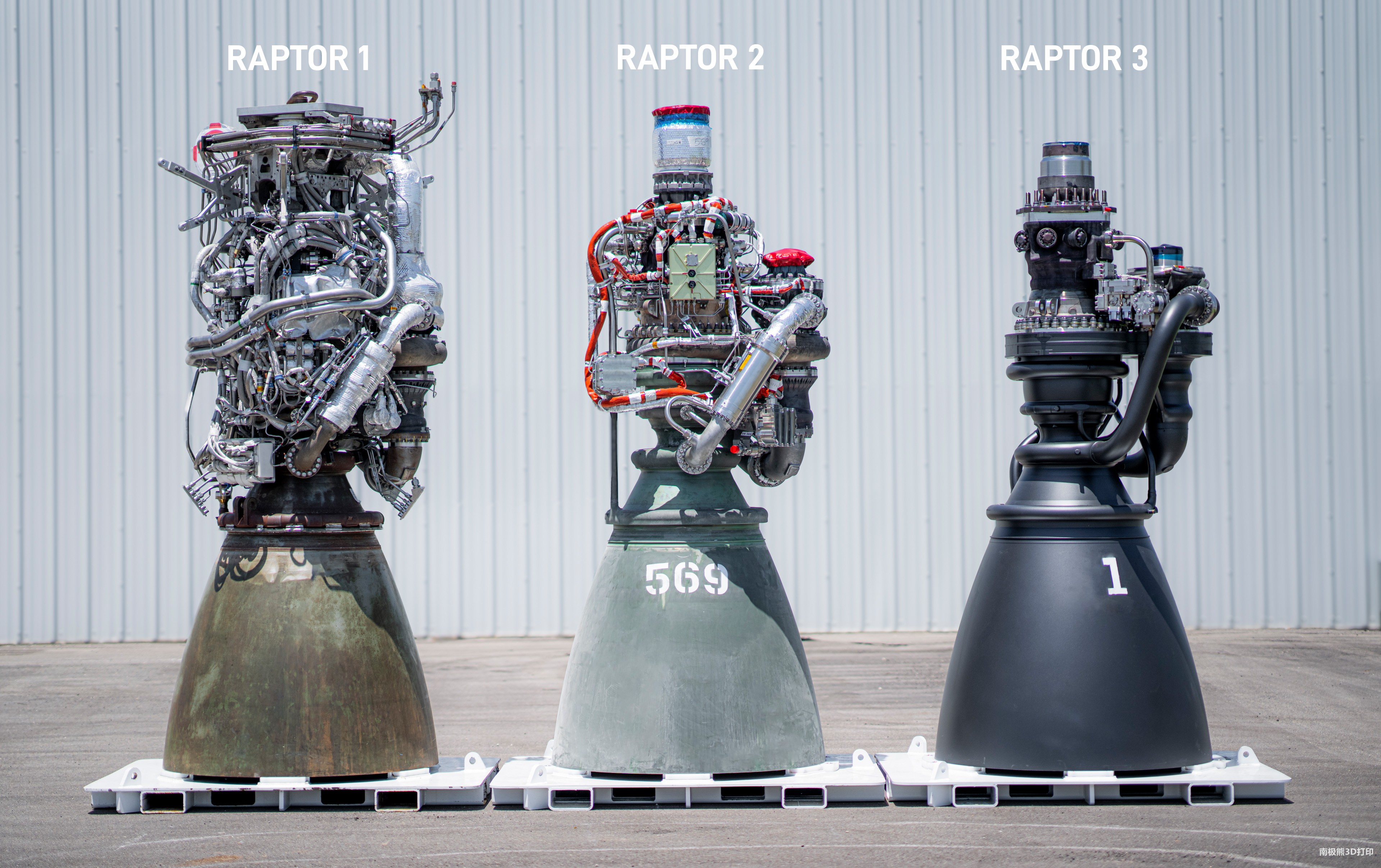

△Raptor系列1-3代發動機對比

在最新一代的Raptor 3 上，基本上所有的相關測試與數據收集都已經完成。因此，SpaceX利用金屬3D 打印的技術，將大量的管線整合到引擎中，只留下這個一個干凈利落的發動機外殼。當然，這不光只是生產簡單、降低成本而已——減少裸露的管線數量，也意味著Raptor3 不再需要特殊的隔熱罩，避開了隔熱罩所帶來的額外復雜性與滅火問題。


△Raptor3 零件壁上整合了大量管線，內部集成了二級流道和冷卻結構

據SpaceX 提供的數據，單臺Raptor3（海平面版本）具備280噸的推力與350s 的比沖，而引擎本身的重量僅1,525kg，如果再加上火箭上必要的零件，總重為1,720kg。相較之下，前代的Raptor 2 則為230噸的推力、347s 的比沖、1,630kg 的引擎重量與2,875kg 的總重。先進金屬3D打印工藝的使用使得Raptor 3減重7%，推力相較于Raptor 2 高出了 21% ，更是比初代Raptor提高了51%。光是這種數字就已經可以看到明顯的差距，特別是Starship 的Superheavy 下級火箭上配置了多達33 臺的Raptor 引擎，每一臺引擎都省下1.1 噸的話，這總重量可是非常可觀的。

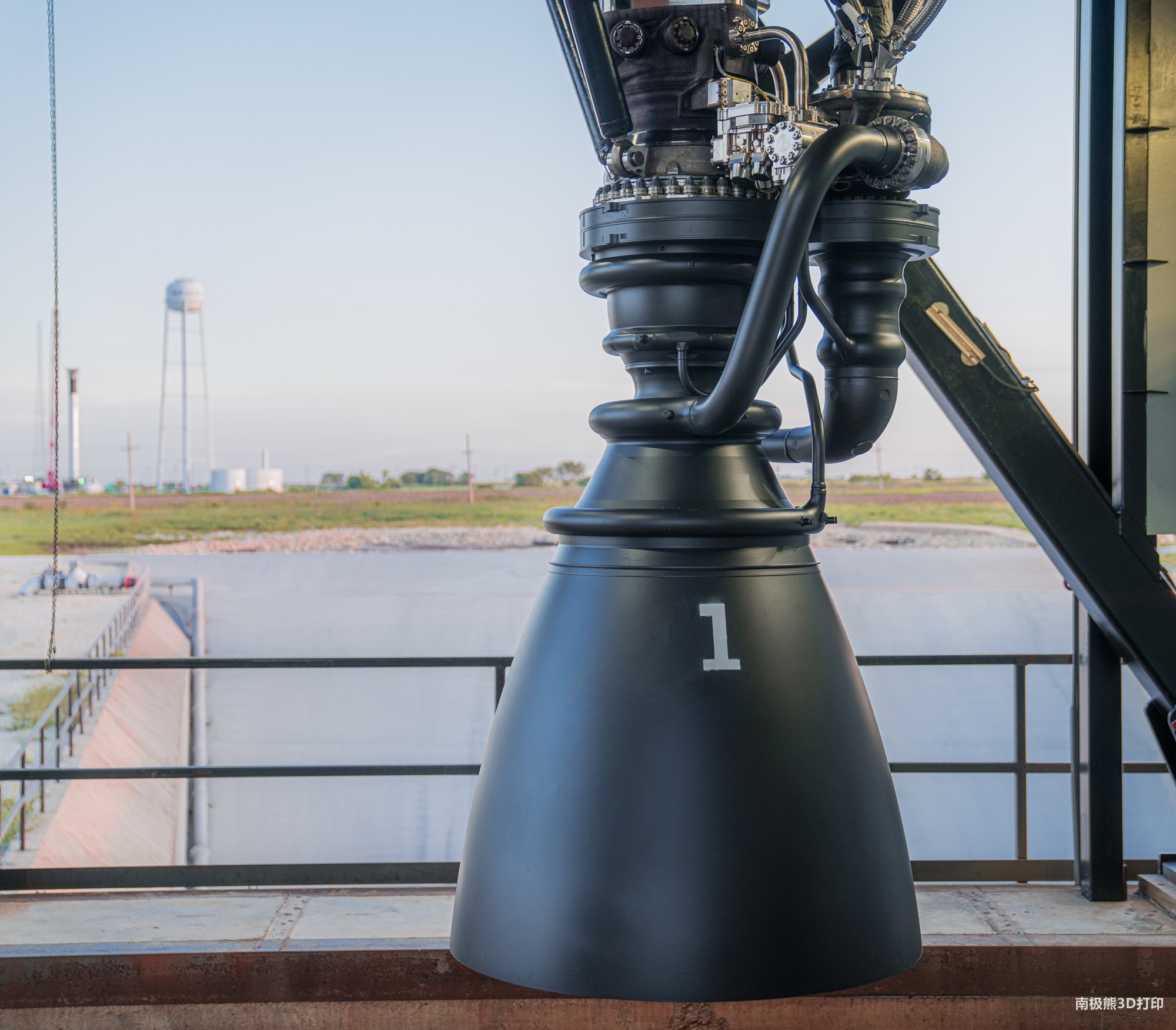

△Raptor 3發動機具有極致簡約的外觀

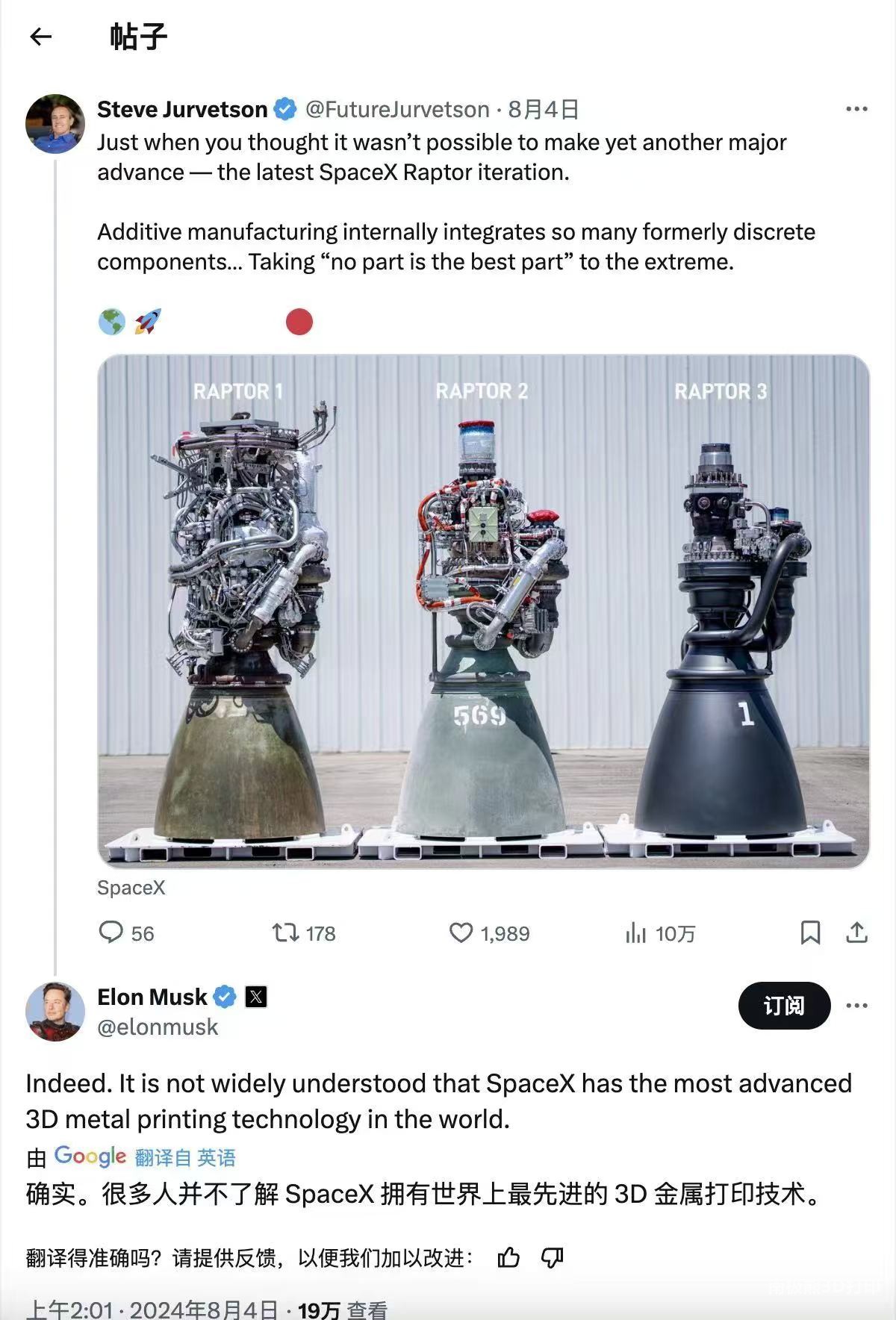

在最新發布的新聞帖子中，SpaceX首席執行官埃隆·馬斯克也強調了猛禽發動機系列新版本的重大進步，強調其效率提高、推力增加、復雜性降低。此外，他還聲稱 Raptor3 的開發工作量 “驚人”。在Raptor 3此次的改進升級中，SpaceX 團隊專注于三個關鍵領域：
  • 簡化發動機設計；
  • 內化次級流道；
  • 增加外露部件的再生冷卻；


這些改進帶來了一項顯著的成果：Raptor 3 發動機不再需要隔熱板。取消隔熱板帶來了兩個顯著好處。首先，它降低了發動機的總重量，這是火箭設計中至關重要的因素，因為每一公斤都至關重要。其次，它消除了與隔熱罩集成和維護相關的復雜性。此外，由于沒有隔熱罩，SpaceX可以取消滅火系統，進一步簡化發動機的設計并減少潛在的故障點。

馬斯克還指出，盡管進行了這些簡化，但 Raptor 3 在幾個關鍵指標上仍優于其前身 Raptor 2代。因此，新一代Raptor3具備了整體重量更輕、推力輸出增加和效率更高三大優勢。這些改進尤其值得注意，因為它們同時解決了火箭發動機性能的多個方面。通常，一個領域的改進可能會以犧牲另一個領域為代價，但 Raptor 3 似乎已全面取得了進步。在文章最后，馬斯克稱贊Raptor 3 發動機“真的是一件藝術品”，凸顯了其開發過程中工程實力與創新設計的融合。


然而，馬斯克認為Raptor 3 其實還有些微的改進空間，未來的最終版本可能會超過300噸的推力，并達到難以想像的200 推重比，而比沖的部份則還有大約5 秒的提升空間。但這已經接近已知物理的極限，因此現在的Raptor 3 應該不會再有太幅度的改動，只剩下量產了。

毫無疑問，Raptor 發動機系列的最新發展代表著 SpaceX 在提高其火箭系統性能和可靠性方面邁出了重要一步。隨著公司不斷突破太空技術的界限，Raptor 3 發動機等創新對于推進 SpaceX 雄心勃勃的太空探索和外星球移民目標發揮著至關重要的作用。

SpaceX熱衷于使用3D打印制造航空航天零部件

作為在航空航天工業中增材制造技術的先驅，SpaceX一直在廣泛利用該技術為其火箭和航天器制造零件，特別是那些使用傳統方法難以或不可能制造的零件。雖然SpaceX對其3D打印應用的詳細信息保密，但外界猜測SpaceX所采用的3D打印工藝大概率為激光粉末床熔融（LPBF）技術，且近年來不斷涌現相關的應用案例，例如：
  • 龍飛船裝載3D打印火箭發動機SuperDraco：2020年5月，SpaceX成功發射全球首次商業載人龍飛船（Dragon）。二代Dragon載人飛船裝有8臺SuperDraco發動機，這也是全球首款投入使用的3D打印飛船引擎。其中，SuperDraco發動機的多處關鍵零部件（火箭發動機室、主氧化劑閥閥體、冷卻通道、噴油頭和節流系統等）是使用EOS的直接金屬激光燒結技術（DMLS）制造的，使用Inconel系列鎳基高溫合金打印完成，具有高強度和高強韌性。
  • 獵鷹9號運載火箭搭載3D打印主氧化劑閥：2014年1月，SpaceX成功發射了獵鷹9號運載火箭（Falcon 9），其中9個Merlin 1D發動機中的一個使用了3D打印的Main Oxidizer Valve（MOV，主氧化劑閥門）主體，這是SpaceX第一次發射使用3D打印零件的火箭。與傳統鑄造件相比，3D打印閥體具有優異的強度、延展性和抗斷裂性，并且與典型鑄件周期以月來計算相比，3D打印閥體在兩天內就完成了。
  • Velo3D獲得SpaceX大批3D打印機訂單： 2020年4月，無支撐金屬3D打印廠商Velo3D成功地獲得了制造業中技術要求最高的合同之一——為世界上最成功的新型私人火箭公司SpaceX提供22臺 3D打印機；
  • 競爭對手相對論空間高管來自SpaceX：3D 打印火箭公司相對論空間（Relativity Space）的首席技術官喬丹·諾恩 (Jordan Noone)曾在SpaceX擔任推進發展工程師，該公司所開發的Terran系列火箭采用全金屬3D打印技術，與SpaceX的技術有著諸多相通之處；

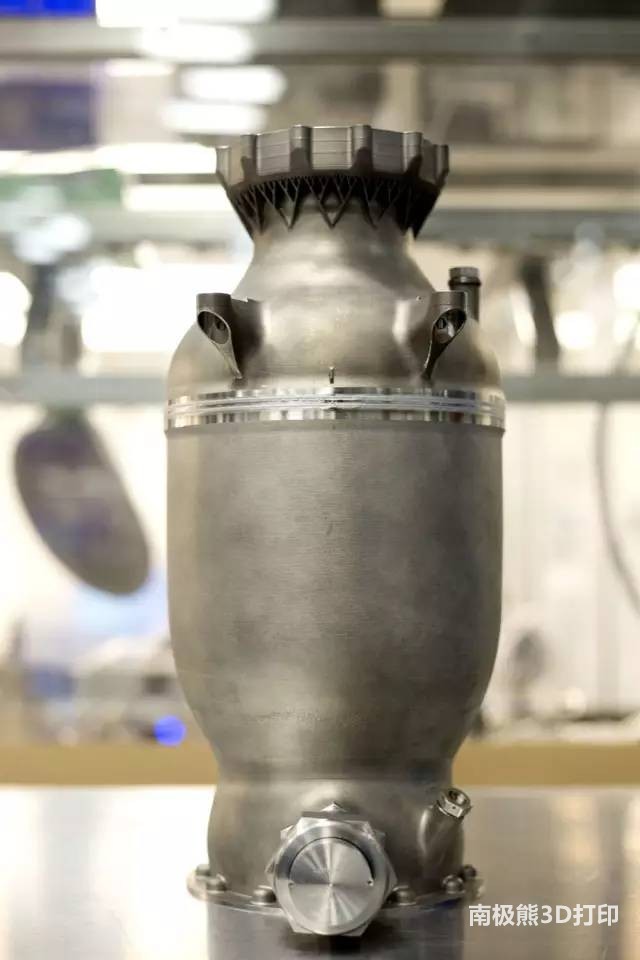

△圖片：SpaceX3D打印的氧化劑閥體

除此之外，SpaceX用于星際飛船和超重型助推器的猛禽發動機的噴油器板也皆是通過金屬3D打印技術完成制造。在過去的幾十年里，SpaceX與多個3D打印品牌合作為其火箭制造零件，其中最著名的是EOS、Concept Laser(GE公司)、Velo3D、SLMSolutions、Stratasys和3D Systems等。
