Nature通訊:3DPX技術打印高精度毛發,最細1.5μm!

時間:2025-03-04 09:39 來源:EFL生物3D打印與生物制造 作者:admin 閱讀:

研究背景
1.自然界纖維結構的啟示:自然界中存在如毛發、觸須、蜘蛛絲等多種纖維結構,執行著傳感、結構支撐等功能,其獨特性能為工程材料研發提供思路,推動科學家探索模仿這些結構的制造技術。
2.現有制造技術的局限:在生物啟發的工程應用中,微納尺度毛發陣列需求大,如在機器人傳感、醫療給藥、微流控等領域。但現有光刻和微加工技術只能制造 2D 直幾何結構,且高度和縱橫比受限;傳統 3D 打印方法制造的細絲直徑大,難以滿足需求。
3.嵌入式 3D 打印的發展:嵌入式 3D 打印可解決重力引起的變形問題,拓展了可打印材料范圍。然而,其打印細絲直徑受表面張力等因素限制,目前最小只能達到 8μm,無法滿足對更細纖維的需求。
    來自美國伊利諾伊大學厄巴納 - 香檳分校 Sameh H. Tawfick教授團隊,開發出基于嵌入式溶劑交換的 3D 打印(3DPX)技術。該團隊通過精確調控溶劑交換過程中的材料參數,優化支撐凝膠的性質,成功實現了從多種材料中打印出直徑僅 1.5μm、高縱橫比的精細纖維結構。解決了傳統 3D 打印技術在制造極細纖維時易受毛細管作用影響導致纖維斷裂,以及可打印材料范圍窄、難以實現復雜 3D 結構高精度打印的痛點。相關工作以 “Fast 3D printing of fine, continuous, and soft fibers via embedded solvent exchange” 為題發表在《Nature Communications》上。




研究方法
1.構建溶劑交換體系:選用能溶解聚合物的溶劑和不與聚合物混溶但與溶劑混溶的非溶劑,構建三元體系。如以熱塑性彈性體 SEBS、甲苯和乙醇分別作為聚合物、溶劑和非溶劑,使聚合物溶液在注入凝膠時發生溶劑交換,實現快速固化。
2.制備材料及測試:制備多種聚合物墨水和不同乙醇濃度、屈服應力的支撐凝膠。用旋轉流變儀分析墨水和凝膠流變特性,HPLC 測定相分離溶液中甲苯濃度,多種顯微鏡觀察打印過程和結構。
3.3D 打印實驗:利用定制 3D 打印機,在支撐凝膠中進行單根細絲、復雜幾何結構和毛發陣列打印實驗,研究不同參數對打印效果的影響。
研究結果
1. 成功實現精細纖維打印:通過溶劑交換,實現了 1.5μm 的細絲打印(圖 1g),打印的圓錐線圈(圖 1d、e、f)結構穩定,驗證了該方法在制造精細結構方面的有效性。

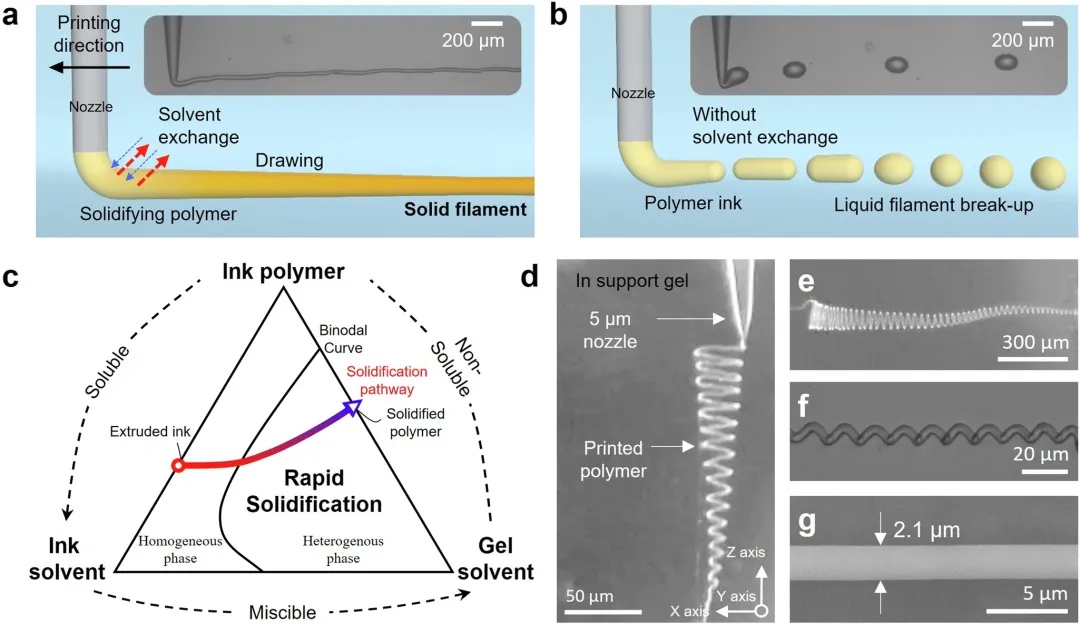

圖 1:通過溶劑交換的嵌入式 3D 打印(3DPX)機制


2. 明確材料特性及固化過程:以 SEBS 等為研究對象,構建三元相圖(圖 2a),發現高濃度聚合物墨水固化更快。分析上清液中甲苯含量(圖 2b、c),明確乙醇濃度對溶劑交換的影響。研究 SEBS 溶液流變特性(圖 3a),確定不同濃度溶液狀態和黏度變化規律。監測固化過程(圖 3d - f),發現高濃度溶液固化快,為打印細纖維提供理論依據。

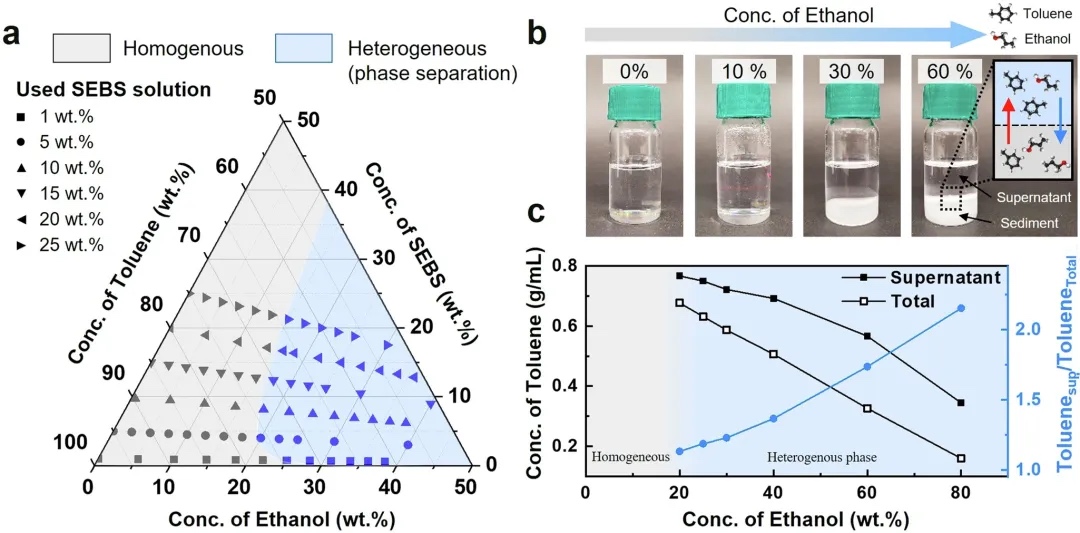

圖 2:溶劑交換的熱力學和動力學



圖 3:3DPX 的流變學


3. 掌握打印參數影響規律:打印參數和凝膠屈服應力對細絲直徑和形狀有顯著影響(圖 4)。隨著打印速度增加,細絲直徑減小;凝膠屈服應力提高,能更好地控制細絲位置和形狀。該方法具備良好的可擴展性,能夠提高打印速度并實現多噴嘴打印。


圖 4:3DPX 的打印參數和可擴展性


4. 材料與結構拓展:多種聚合物及碳納米管復合材料均能成功打印(圖 5a、b),極大地拓寬了材料選擇范圍。打印出了 2D 螺旋、3D 球型等多種幾何結構(圖 5d - g),充分證明該技術制造復雜結構的能力。此外,在基底上成功打印毛發結構(圖 6),制備出不同形狀和高縱橫比的毛發,展示出在仿生應用方面的巨大潛力。

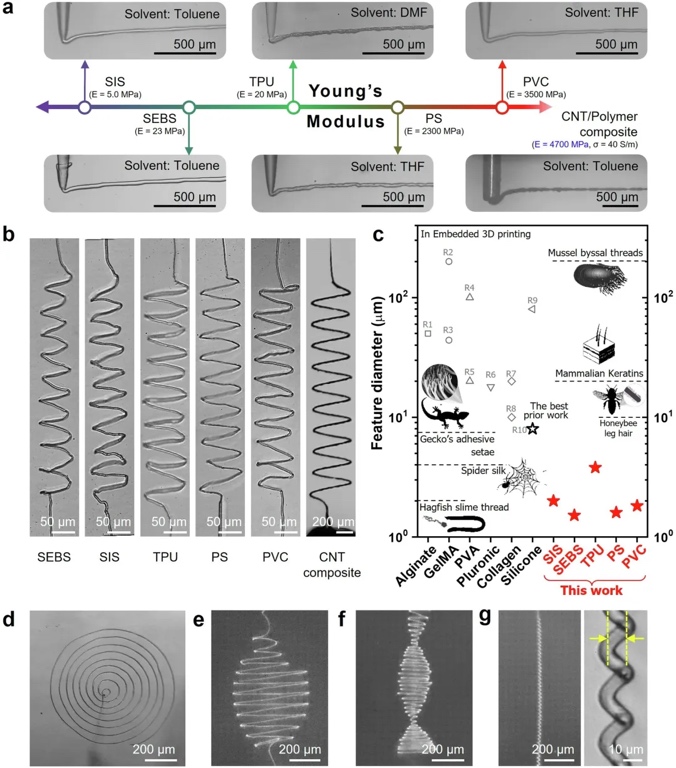

圖 5:3DPX 的能力,包括材料庫、特征尺寸和幾何形狀。

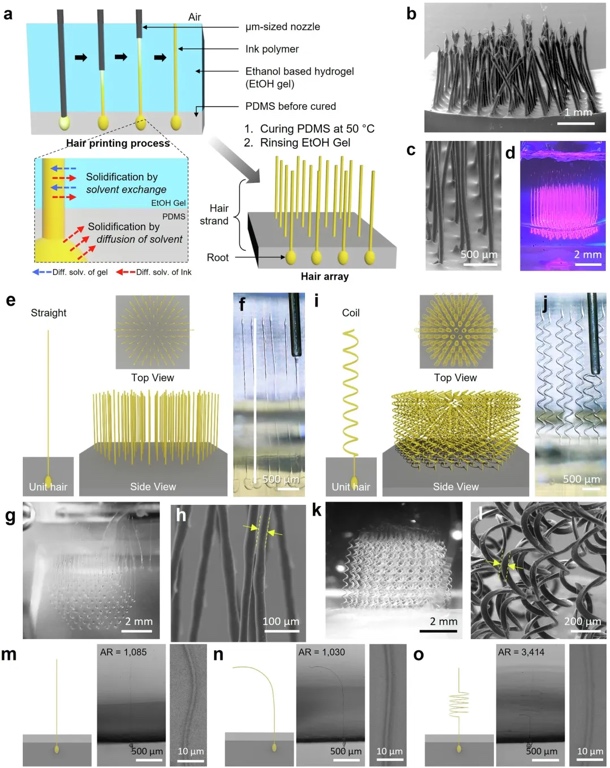

圖 6:使用 3DPX 打印精細毛發陣列。


研究結論
       本研究展示了一種基于嵌入式直接墨水書寫和溶劑交換的快速 3D 打印方法,可制造高縱橫比(達 7511)、細絲直徑低至 1.5μm 的仿生纖維結構。通過研究溶劑交換熱力學、固化速率和材料流變性能,實現了多種聚合物的高精度打印。該方法打印速度快,能制造自由形態和無支撐結構,克服了以往方法的局限。
挑戰與展望
     目前,從凝膠中無損移除極細且高縱橫比的毛發仍是挑戰。未來,可將超細、長纖維陣列與功能材料結合,用于觸覺傳感器、藥物遞送微針和微流控設備等領域,進一步拓展該 3D 打印方法的應用范圍,提升其功能性和實用性。

文章來源:
https://doi.org/10.1038/s41467-025-55972-1
