用戶可以將其他文件的圖形作為參照圖形附著到當前圖形中，這樣可以通過在圖形中參照其他用戶的圖形來協調各用戶之間的工作，查看當前圖形是否與當前圖形想匹配。

具體操作步驟：

第一步：點擊【快速訪問】工具欄中的【打開】按鈕，打開“8.6.1附著外部參照.dwg”文件，如下左圖所示。

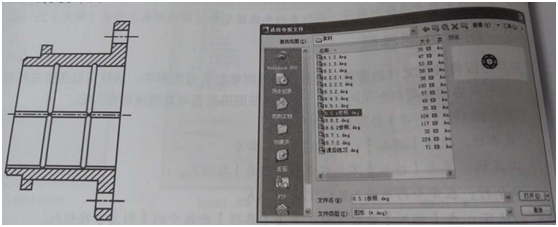

第二步：在【插入】選項卡中，點擊【參照】面板中的【附著】按鈕，系統自動彈出【選擇參照文件】對話框，在【文件類型】下拉列表中選擇“圖形（*.dwg）”，并找到“8.6.1參照.dwg”文件，如圖8-58所示。

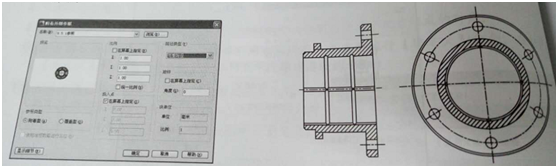

第三步：點擊【打開】按鈕，系統彈出【附著外部參照】對話框，如圖8-59所示。

第四步：點擊【確定】按鈕，在繪圖區域指定端點，并調整其位置，即可附著外部參照，如圖8-60所示。
