1.打開“12.3.2調整布局.dwg”文件。

2.在【布局】選項卡中，點擊【布局】面板中的【新建】按鈕，新建名為【平面布置圖】。

3.創建完成后，切換至【平面布置圖】布局空間。

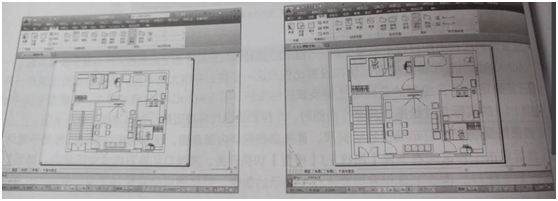

4.點擊圖樣空間中的視口邊界，4個角上出現夾點，調整視口邊界到充滿整個打印邊界，如下左圖所示。

5.點擊工作區右下角【圖紙/模型】切換開關，將視口切換到模型空間狀態。

6.在命令行輸入ZOOM，調用【縮放】命令，使所有的圖形對象充滿整個視口，并調整圖形到合適位置，如下右圖所示。

7.完成布局調整，此時工作區右邊顯示的就是當前圖形的比例尺。
