根據作圖需要，cad布局經常需要調整比例。以下是小編一些小竅門，希望對各位有所幫助。

cad布局調整比例的方法：

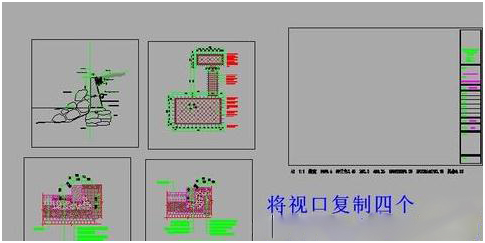

第一步：打開cad，將視口復制4個。

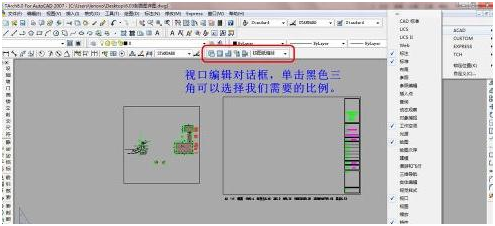

 第二步：在cad工具欄右上角空白處單擊右鍵--單擊ACAD--單擊視口前的正方形，此時系統(tǒng)會自動彈出視口編輯工具欄。

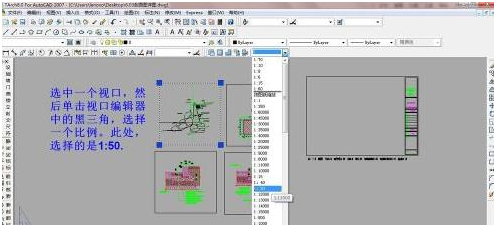

 第三步：根據需要依次調整每個視口的比例，小編這里建議大家多試幾次，根據我們圖紙的大小選擇合適的比例，一般我們常用的cad出圖比例為：

~平面圖、立面圖、剖面圖 ：1:100 1:150 甚至1:200

~總平面圖 ：1:500 1:750 1:1000 甚至1:2000

~詳圖一般 ：1:20 1:50

特別說明：其實比例并沒有很嚴格的限制，只要準確實用，比例尺標注清楚就可以了。

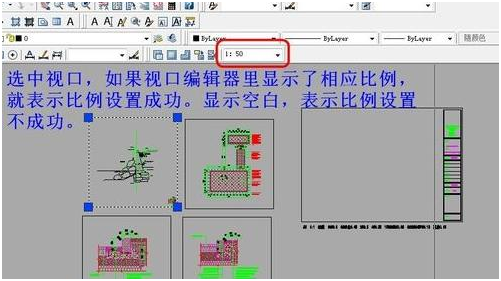

 第四步：檢驗視口比例是否設置成功。大功告成！
