CAD的尺寸標注細說(2)
4. “主單位”選項卡

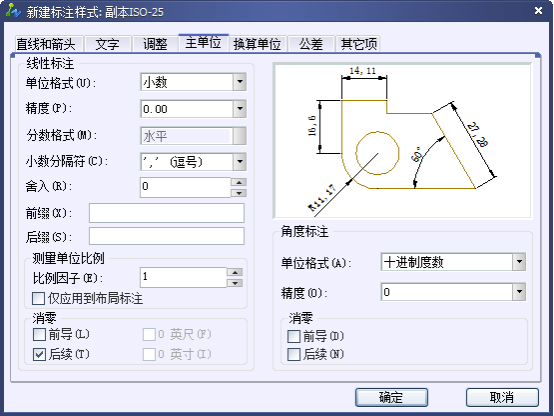

此選項卡用于設置主單位的格式、精度以及尺寸文字的前綴和后綴。下圖為對應的對話框。
“主單位”選項卡中，“線性標注”選項組用于設置線性標注的格式與精度。“角度標注”選項組確定標注角度尺寸時的單位、精度以及消零否。
5. “換算單位”選項卡

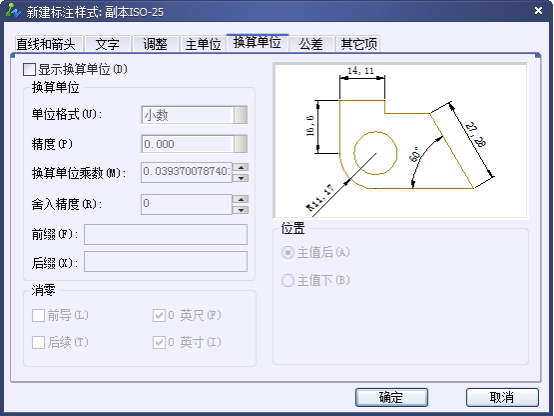

“換算單位”選項卡用于確定是否使用換算單位以及換算單位的格式，對應的選項卡如下圖所示。
“替換單位”選項卡中，“顯示換算單位”復選框用于確定是否在標注的尺寸中顯示換算單位。
“換算單位”選項組確定換算單位的單位格式、精度等設置。“消零”選項組確定是否消除換算單位的前導或后續零。“位置”選項組則用于確定換算單位的位置。用戶可在“主值后”與“主值下”之間選擇。
6.“公差”選項卡

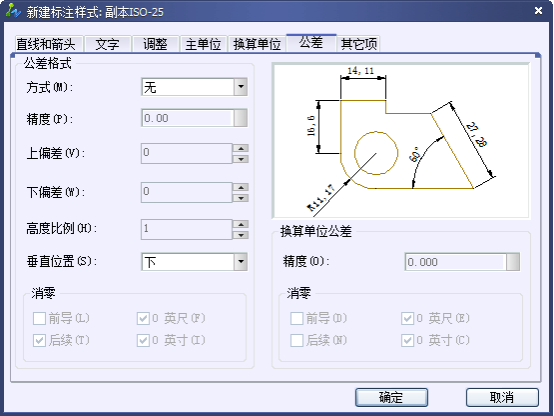

“公差”選項卡用于確定是否標注公差，如果標注公差的話，以何種方式進行標注，下圖為對應的選項卡。
“公差”選項卡中，“公差格式”選項組用于確定公差的標注格式。“換算單位公差”選項組確定當標注換算單位時換算單位公差的精度與消零否。
利用“新建標注樣式”對話框設置樣式后，單擊對話框中的“確定”按鈕，完成樣式的設置，CAD返回到“標注樣式管理器”對話框，單擊對話框中的“關閉”按鈕關閉對話框，完成尺寸標注樣式的設置。
7.“其他項”選項卡
“公差格式”我們可以通過更改的選項去設置我們的公差格式。
“消零”當我們需要消零的時候，可以開啟可以選擇是不同的類型。
“換算公差單位”我們可以設置公差的精度或是消零。
