我們想要在中望CAD中繪制立體足球該如何操作？我們在此講解一下如何繪制。

步驟如下：

1、我們先在中望CAD中畫平面圖，幾個五邊形。

2、我們需要藍色六邊形繞DE旋轉，綠色六邊形繞AE旋轉，直到G、F兩點重合時停止。為此，需要以OF為直徑畫一個F點旋轉的軌跡圓。

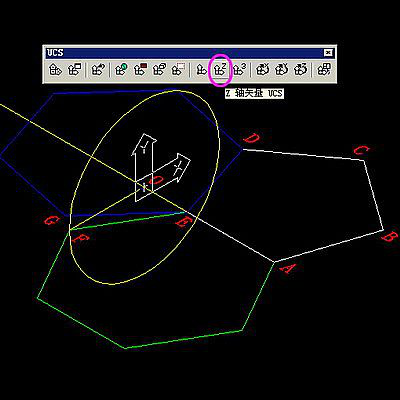

在畫轉跡圓前需要把UCS軸的Z軸方向，把視圖切換為東南軸測圖，打開UCS工具欄，點擊Z軸矢量按鈕，選擇OE為Z軸矢量，然后以O為圓心，OF為半徑畫黃色圓。

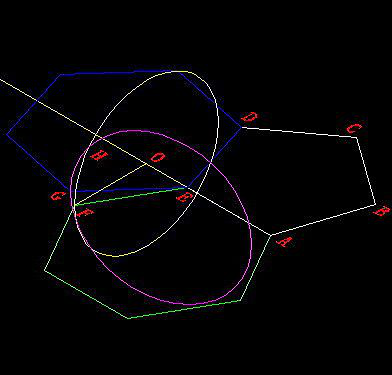

3、蘭色六邊形也需要畫一個軌跡圓，不過可以用鏡像法求得，在選擇鏡像線時捕捉E、BC中點，紫色圓就是蘭色六邊形的軌跡，兩圓交點為H。

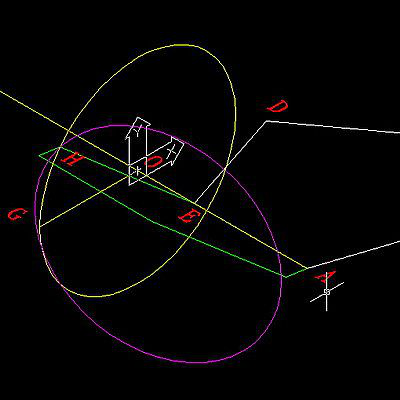

4、把綠色六邊形旋轉到如圖位置，注意不要輸入角度，要用參照選項

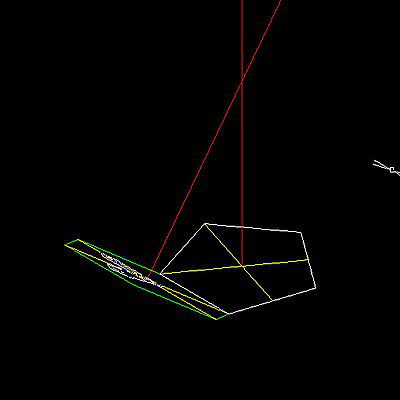

5、刪除其它輔助線，在五邊形、六邊形中心畫紅色垂線

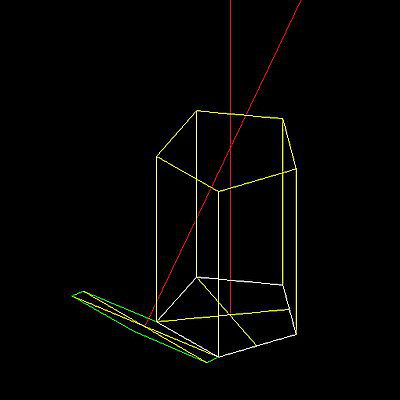

6、拉伸五邊形，獲得黃色柱體

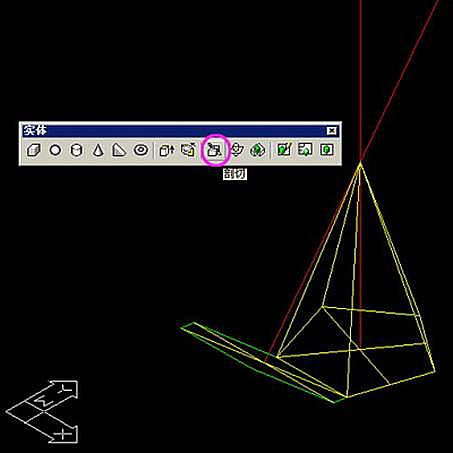

7、用三點法把柱體切割五次，每一次選擇底部五邊形的一條邊加紅色交點
