日前，來自蘇黎世聯邦理工學院（ETH Zurich）的一群科學家們開發出了一種3D打印超薄納米墻（nanowall）的新技術，該3D打印技術能夠制造出迄今最透明、導電性能最好的電極，從而使我們隨處可見的觸摸屏擁有更好的屏幕質量、更精確的響應能力。

     據科學家們解釋說，當前主流的觸摸屏技術主要依賴于在其表面上覆上一層由導電材料組成的幾乎看不見的納米墻。而當前我們常用的氧化銦錫是一種具有高透明度、但導電率相對較低的材料。

科學家們這項技術的突破之處在于，他們使用黃金或銀的金屬納米粒子3D打印的納米墻比氧化銦錫更透明、更具導電性，從而能夠提供更完美的觸摸屏整體體驗。

“過去人們使用氧化銦錫是因?yàn)檫@種材料具有較高的透明度，而且其薄層生產技術已經比較成熟，但它的導電性只是一般。”該研究團隊成員、ETH博士生Patrik Rohner解釋說。

而科學家們通過一種被稱為Nanodrip的納米3D打印工藝來打印黃金和銀納米顆粒，在保留了上述材料導電率的同時，又獲得了很高的透明度。研究人員名能夠把這些電極打印成非常薄的一層——厚度在80到500納米之間。然而，這又提出了另外一個問題:

“要想在這些金屬制成的導線上即獲得高的導電性，又獲得很高的透明度，這兩個目標是相沖突的。”該研究的負責人、ETH熱力學教授Dimos Poulikakos說：“隨著金、銀導線的截面積增大，其電導率增大，但形成的網格的透明度降低。”

為了解決這一困境，科學家們使用3D打印技術來打印電極，這樣可以精確地只提升導線的高度，使其升至寬度的2到4倍，這樣就增加了導線的橫截面積，進一步增加了導電性，但是網格的透明度卻不會降低。

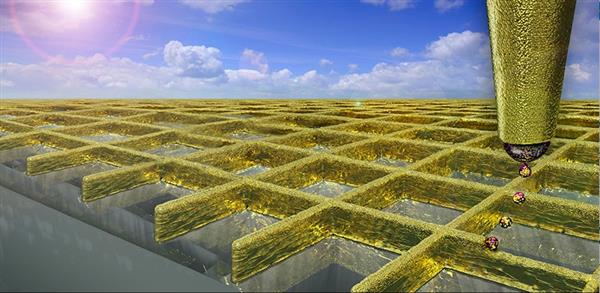

    為了實現這一點，Poulikakos的團隊使用了他們在三年前開發出來的Nanodrip 3D打印工藝——事實上，這種技術就是我們之前報道過的Scrona公司在一顆鹽粒上制作世界上最小的彩色圖片時使用的技術。而在這次研究中，由黃金或白銀納米粒子制成的油墨被放入一種溶劑中，然后借助一個電場被分散成極小的液體。溶劑很快被蒸發掉，只留下這些小小的3D結構。科學家們就用這些細微的小液滴來進行3D打印，可以打印出極小的結構。

   據中國3D打印網了解，這是世界上首次使用3D打印技術制造的觸摸屏納米墻。這種納米墻不僅比由氧化銦錫制成納米墻的更加透明，而且更具導電性和成本更低。這是因?yàn)?/span>氧化銦錫的生產需要高度潔凈的室內環境，而金和銀納米顆粒則不需要。

     目前該研究團隊的下一計劃是找到一種 方法來放大此3D打印過程，以便于將其工業化和用于批量生產。ETH正在與其分拆出來的Scrona公司共同合作來完成這一目標。
