工程師為發展中國家開發只需25美元的3D打印靜脈顯像儀
日前,一位名叫Alex Stanciu的軍事車輛工程師設計出了一個3D打印的靜脈顯像儀。Stanciu認為他設計的這款成本僅有25美元的DIY設備,比市場上的同類產品便宜5倍左右,很適合發展中國家的護士和醫務人員使用。
眾所周知,采集血液樣本以及進行靜脈注射是當下醫院里的常見現象。但就算是很專業的護士,有時候也會出現找不到靜脈的情況,因為有些患者有可能天生靜脈就不明顯。而這個時候使用靜脈現象儀就會解決這個問題,迅速找到靜脈,防止不必要的困擾,提高病人對醫療團隊的信心。
不過遺憾的是,目前市場上的專業靜脈顯像儀并不便宜。盡管在美國的大型醫院,幾百美元可能不值一提,但是它確實會給世界上一些地方的小型醫療團隊帶來問題。而且Stanciu的女朋友就是一位缺乏找靜脈經驗?zāi)氐淖o(hù)士,所以Stanciu自己對靜脈顯像儀做了一番研究。由于購買像這樣的設備可能要花去Stanciu的女朋友一個月工資的大部分,為此,Stanciu決定使用3D打印機和一些很經濟的電子元器件。

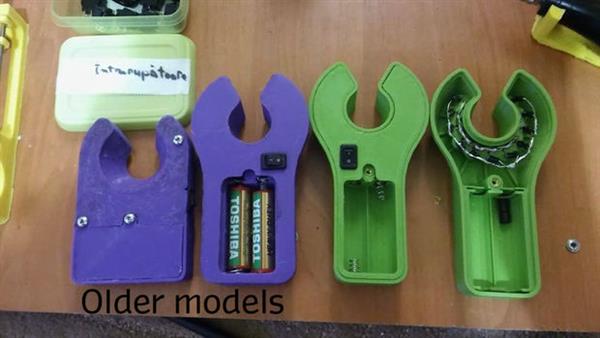

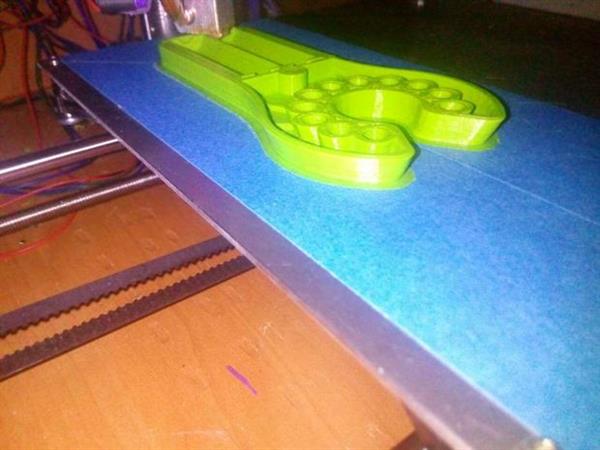

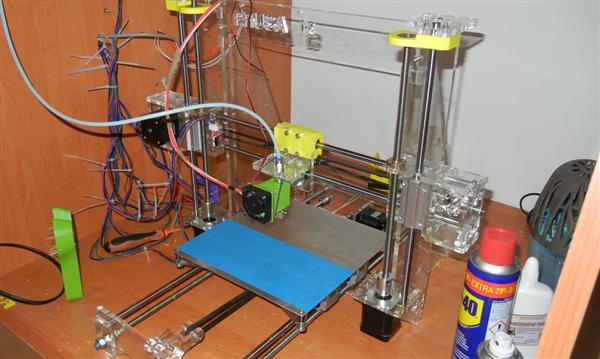

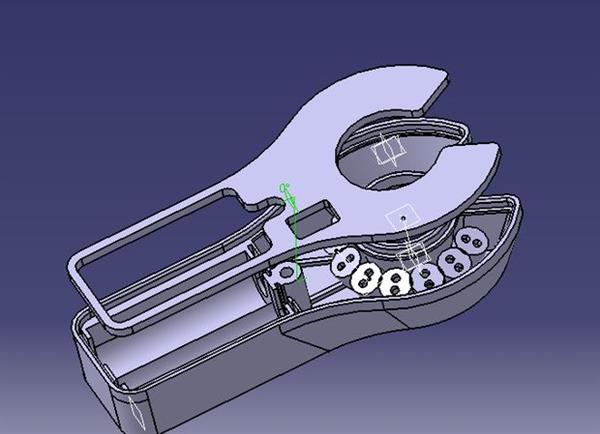

經過大量的原型和產品迭代,Stanciu最終開發出了近乎完美的設計。這個設計很適合在無加熱打印床位的廉價3D打印機上打印。為了消除翹曲,Stanciu在打印床上使用了藍色膠帶和酒精。3D打印的靜脈顯像儀由3個部件組成,要將他們都3D打印出來的話估計要花4-5個小時。Stanciu使用的是一臺i3 RepRap 3D打印機。為了爭取打印速度更快一些。Stanciu將層高設定為0.25毫米,不過他建議如果追求其外觀質量的話可以將層高設為0.1毫米。

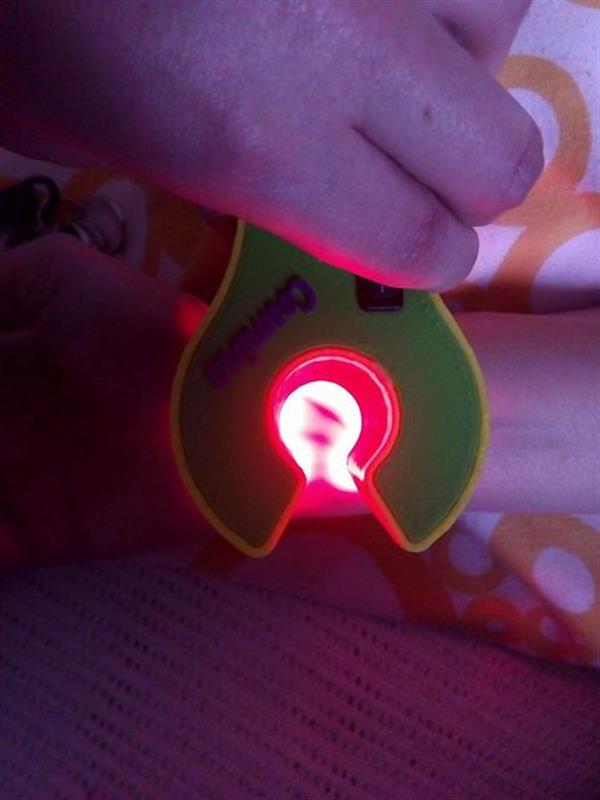

當然,除了3D打印的部分之外,這位創客還得準備一些其它部件,比如電阻、電池和電池接觸點等。不過這中間最重要的15個LED燈,這些LED的波長需在620 和680 納米之間,亮度要在4000和6000MCD之間。像這樣的光線可以穿透皮膚、脂肪組織和含氧的血,但是不能穿透缺氧的血液。因此很容易就能夠?qū)⒀汉趿勘容^少的靜脈凸顯出來。
據中國3D打印網了解,Stanciu將這個3D打印靜脈顯像儀的設計文件發送到了互聯網上供人免費下載,并希望使用者能夠在非商業用途的基礎上進行分享。
(編譯自3Ders.rg)
