Ember 3D打印機的Pattern mode模式可打印條形碼

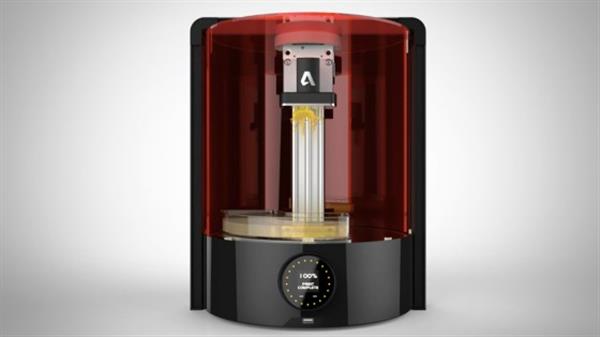

幾個月前，Autodesk更新了其Ember桌面3D打印機，其中增加了“Pattern mode”功能，為用戶提供了替代DLP、SLA 3D打印機的標準“視頻”投影機模式。新的投影模式的主要吸引力是它能夠在Ember 3D打印機上打印比以前更精細的細節。事實上，使用Pattern mode，用戶甚至可以將這樣的細節打印到他們的作品上作為微小的條形碼。
Ember的Pattern mode如何工作？首先，如果你還沒有為你的Ember 3D打印機升級，你必須通過幾個步驟啟動和運行Pattern mode。首先，您必須檢查您的Ember是否在固件版本3.1或更高版本上運行，以及是否確保升級到打印機和投影機的最新固件。升級完成后，Ember應該可以在Pattern mode下進行3D打印。最后一個注意事項，“UsePatternMode”將必須包括在您的3D模型的打印設置，否則3D打印機將自動應用視頻模式。
與視頻模式相反，Pattern mode允許控制投影機的各個微鏡。這意味著投影的每個像素的強度僅依賴于源圖像的相應像素的灰度值。此功能的結果是能夠生成令人難以置信的精細細節，甚至比打印機的標準投影機設置更精細。
使用Pattern mode，用戶現在可以在其3D模型上3D打印非常小的條形碼，而無需更改樹脂類型或顏色。條形碼可以用于跟蹤部件，這是一種能夠不顯眼地嵌入到產品中的便利的東西，而不必在后面貼上標簽。到目前為止，3D打印條形碼的挑戰一直在確保條形碼讀取器清晰可讀，條形碼讀取器基于代碼和其間的高對比度（例如黑白）進行掃描。如果您使用標準打印設置3D打印條形碼，那么讀取器可能會注冊由浮雕條形碼投射的陰影，使其不準確。然而，通過以特定的方式使用Ember的Pattern mode，可以克服這個挑戰。

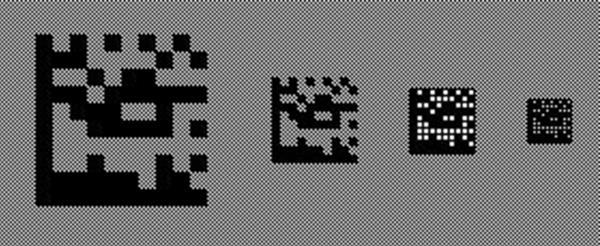

要做3D打印條形碼，首先需要生成條形碼的位圖，這可以通過多個應用程序完成。使用位圖，您需要做一些處理，以使其3D打印就緒，包括應用圖像蒙版。基本上，不是打印位圖圖像的切片版本，而是必須在條形碼的白色和黑色部分之間集成紋理差異，這將最終被條形碼讀取器讀取為高對比度。

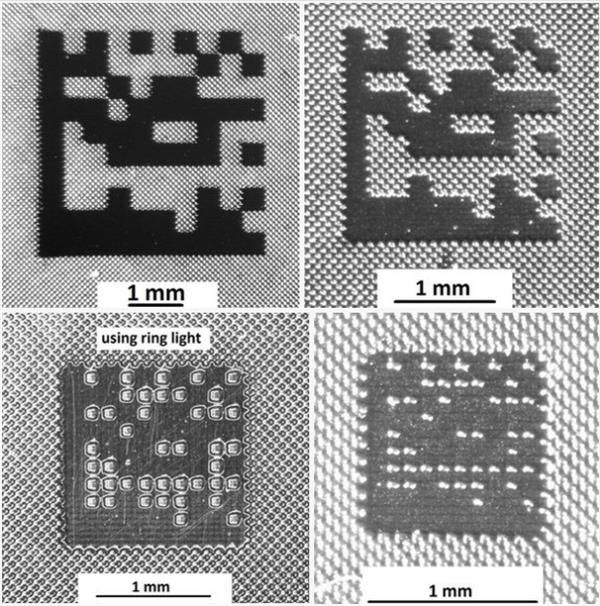

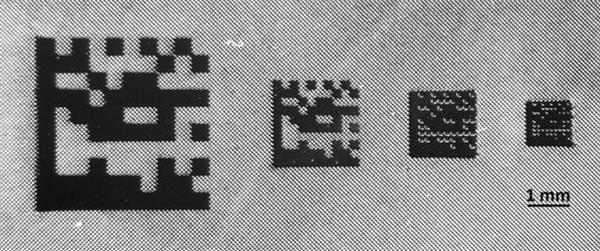

更具體地說，白色區域將必須由精細紋理來表示，所述精細紋理比構成代碼的黑條更平滑，平坦部分形成光反射。使用此方法，您甚至可以為3D打印的條形碼生成一系列尺寸，從大約4mm到小至1mm的正方形。對于較大的條形碼尺寸，白色區域通過單像素棋盤圖案是可辨別的。正如制造商greener1在他的指導教程中解釋的，“較小的白色單元格由實心塊2x2像素或1x1表示，但他們與相鄰的白色單元通過單個像素間隙，允許它們反射所有四個邊緣“。
當然，3D打印條形碼越小，錯誤或不準確的可能性就越大。所以，如果可以，更大（盡管仍然很小）的范圍可能更可靠。對于3D打印條形碼，建議將其打印在水平表面上，并在25μm處進行2層打印。
有關詳細信息，您可以在這里訪問greener1的教程。
