3D打印技術在鑄造領域如何產業化應用？
推動中國制造業的發展及轉型升級，國家推出了“中國制造2025”計劃，而我公司十年前的長期發展規劃正好與此不謀而合，均是通過技術創新與引進高端智能設備，使制造業走上創新型企業的道路。
3D打印設備采用的是增材制造技術，即是采用材料“分層制造、逐層累加”的方法制造實體零件，其綜合了計算機圖形處理、數字化信息控制、激光技術、機電技術和材料技術等多項高技術優勢，可以用來改善產品制造環節，大幅縮短研發和生產過程。
在眾多3D打印技術之中，三維印刷技術(簡稱3DP技術)具有成形速度快、成形材料價格低等特點，且成形過程不需要支撐，多余粉末材料去除方便，特別適合于做內腔復雜的原型，最適于與鑄造工藝相結合，實現產業化應用。

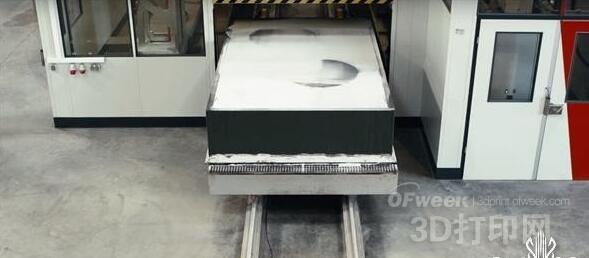

2012年引入進口高效大型3D打印設備，開展3D打印技術在鑄造中的產業化應用研究。設備采用3DP工藝，主要用于鑄造砂型的直接打印成形，使傳統鑄造中的模具制造、造型、制芯、合型等4個工序全部由3D打印一個工序代替。

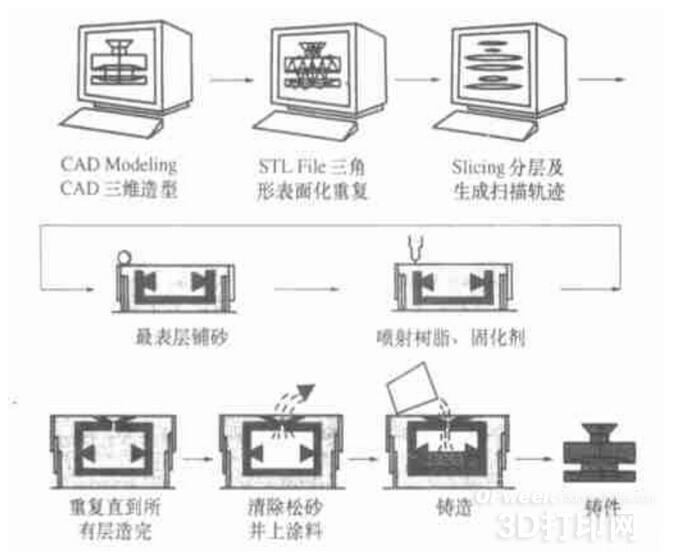

3DP技術是一種以數字模型文件為基礎，運用粉末狀等可粘合材料，通過逐層打印的方式來構造三維物體的技術，是信息技術與材料技術、數字制造技術的融合。其原理為：
第一步，鋪砂器用型砂按設定的流砂量逐層鋪砂并緊實;
第二步，打印噴頭用樹脂粘結劑將砂型的截面“印刷”在鋪好的每層砂層上;
第三步，“印刷”完畢后，升降平臺下降0.1-0.5mm，鋪砂器再一次鋪砂，打印噴頭再一次“印刷”，如此循環往復直至打印完整個砂型。
在3DP打印技術與鑄造業相結合應用的過程中：
一方面，由于購入的3D打印設備是從國外進口的，其設備要求采用設備制造公司提供的型砂、樹脂、固化劑等材料，且其3D打印設備和型砂均有專利保護。在試運行階段，采用設備原配的型砂、樹脂、固化劑等材料可以打印出完美的砂型，但其成本很高，以此現狀企業將是虧本銷售，不符合企業發展需求。
為此，技術團隊開始尋找其他可用于3DP技術的型砂、樹脂、固化劑等材料，通過對型砂粒度、型砂硅含量等的對比分析，并于國內相關生產廠家合作，最終研制出了可生產出合格砂型的國產化3D打印用鑄造型砂;通過對樹脂、固化劑的調配與試驗，研發出了與國產型砂相配合的樹脂、固化劑的加入量。通過原材料國產化，使得3D打印砂型的成本降低了60%，為公司贏得了一定的利潤空間。
另一方面，由于受目前3DP打印技術的限制，3D打印砂型常會發生分層的問題。為了解決此問題，對樹脂、固化劑的配比及后期砂型烘干方式、溫度進行了研究，最終克服了3D打印砂型易分層的缺陷，大大降低了鑄件的廢品率，降低了3DP技術生產鑄件的質量成本。
利用3D打印直接成型砂型(芯)
使用3DP技術生產鑄件，具有以下幾個方面的優勢：
第一，縮短了鑄造生產流程
使用3DP技術打印鑄造砂型，省去了制作砂型模具的時間和費用，大大縮短了新產品的開發周期和成本，為公司開拓新的市場搶占了先機。
第二，提高了鑄件質量，提升了生產效率
3DP技術可以將零散的小砂型打印為一個整體，避免了手工制芯、造型中組芯過程造成的累積誤差，提高了砂型的尺寸精度，避免了因砂型尺寸不符造成了鑄件尺寸超差的缺陷，且節省了部分組芯工序。
第三，設計靈活，節約成本，降低了制造難度
由于3DP打印工藝是采用數字化文件傳輸入3D打印設備的方式，故其設計方案修改靈活、及時，且可以完成手工造型無法完成的復雜型腔結構的打印，降低了生產難度。
第四，以人為本，綠色鑄造，智能鑄造
3DP打印技術大幅改善了鑄造現場的環境，降低了操作人員的勞動強度。用3d打印機替代了人工制芯、造型，節省了人力成本，同時實現了鑄造業的智能生產、綠色生產。
3D打印技術在鑄造領域的產業化應用，對中國鑄造行業的轉型升級、鑄造工序智能化，以及未來鑄造智能工廠的建設將產生變革性的意義。
(責任編輯：admin)
3D打印市場規模不斷擴大，
工信部：去年全球3D打印產
2020年，全球3D打印產業規
工業級3D打印設備占主流，
3D打印，制造業的未來
三年后市場規模可達56億，
