CLIP連續液界制造技術:顛覆性的光固化3D打印技術

連續液界制造技術,也就是CLIP技術(Continuous Liquid Interface Production),由北卡羅來納大學教堂山分校化學教授、Carbon3D的CEO約瑟夫·德西蒙尼(Joseph M. DeSimone)與他的同事兼Carbon3D的首席技術官亞歷克斯·葉爾莫什金(Alex Ermoshkin)以及北卡羅來納大學的化學教授愛德華·薩穆?tīng)査够‥dward T. Samulski)合作發明。基于此技術,他們獲得了2.55億元風投,成立了Carbon公司。
為了幫助大家更好地理解CLIP技術的原理,先跟大家說說什么是丙烯酸酯的氧阻聚效應。之前我們提到過,光敏樹脂分為丙烯酸酯和環氧樹脂兩大類。在光照下,丙烯酸酯類樹脂容易受到氧氣的影響,導致固化失敗。而環氧樹脂類的光敏樹脂沒有氧阻聚效應,不會受到氧氣的影響。我們看到很多桌面級SLA打印機的光源位于樹脂槽下方,每固化一層,打印平臺會向上移動。這是因?yàn)楣袒瘜記](méi)有氧氣的介入,使用丙烯酸酯打印的SLA物品成功率更高。

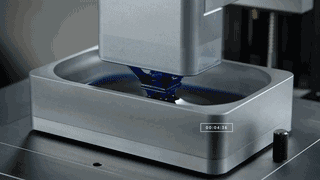

CLIP技術就是基于傳統的桌面級SLA技術,并且利用了丙烯酸酯的氧阻聚效應:使用一種透明透氣的特氟龍膜作為樹脂槽底部,供光和氧氣通過。由于氧阻聚效應,進入樹脂槽的氧氣會抑制離底部最近的一部分樹脂固化,形成幾十微米厚的“盲區”(dead zone)。同時,紫外光會固化盲區上方的光敏樹脂。也就是說固化的打印件并沒有像傳統的SLA打印機那樣黏在樹脂槽底部,所以打印時無需緩慢剝離,從而可以可以做到連續打印,實現比普通光固化快10倍到100倍的打印速度。

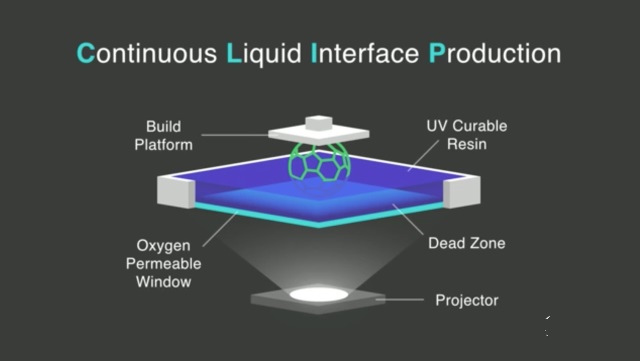

CLIP工作原理示意圖

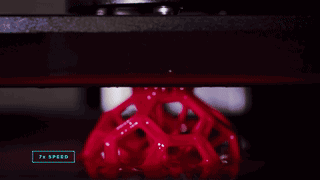

傳統的SLA技術采用逐層固化、層層疊加的方式來構造三維物體,層與層之間需中斷光照射,然后在已固化區域表面重新覆蓋光敏樹脂,再進行光照射形成新的固化層,這種方式相對來說比較耗時。CLIP技術最重要的兩個優勢,一個是之前提到的打印速度,比傳統的3D打印機要快10倍到100倍;另一個是分層理論上可以無限細膩:傳統 3D 打印需要把 3D 模型切成很多層,這就決定了粗糙無法消除,而連續液面生產模式在底部投影的光圖像可以做到連續變化,在工藝上與澆筑零件更為相似。如下圖所示,右邊傳統的3D打印物體因?yàn)閷訝罱Y(jié)構,抗剪切性能很差;而CLIP技術制造的物體表面細膩,表現出良好的機械性能。
(責任編輯:admin)
