3D打印支架，用于組織切除術和組織損傷后的組織再生
時間：2020-03-18 09:58 來源：中國3D打印網 作者：中國3D打印網 閱讀：次
中國3D打印網3月18日訊，比利時和德國的研究人員共同探索了新的生物3D打印技術，并在最近發表的“基于MSC的脂肪組織工程的孔徑可變的3D打印明膠支架的評估”中評估了生物相容性結構。通過乳房切除術或其他類型的涉及軟組織的創傷，研究小組3D打印并評估了基于明膠的支架樣品。由于乳腺癌在全球范圍內都很普遍，甚至具有毀滅性，因此，人們正在進行有關軟組織再生的診斷，治療和程序的持續研究。但是，當今的許多方法都存在問題，從顯微外科手術并發癥到高吸收率。隨著脂肪組織工程的出現，通過間充質基質細胞（MSCs）和生物材料的整合存在再生的潛力。
在這項研究中，可光交聯的甲基丙烯酸明膠（Gel-MA）是首選材料，因為它具有與細胞相互作用的能力以及與細胞外基質中膠原蛋白相似的優點。作者檢查了多孔3D支架內骨髓來源MSC的成脂分化行為。它們不是“限制”單元，而是允許三個關鍵活動：空間擴展，移動和分布。使用3D打印的樣本，研究團隊能夠控制參數并輕松更改3D文件和生成的3D打印。
該團隊使用基于擠壓的3D打印形式，以400至800 µm的撐桿間距改變了樣品支架。相應的孔徑為230±24 µm（400），302±30 µm（500），348±28 µm（600）和531±33 µm（800）。
恒壓（120 kPa）
溫度（30°C）
寫入速度（10毫米s-1）
研究人員還保持了紫外線照射時間的一致性，并采用了高精度噴嘴（150 µm）來制作穩定的支架-所有支架都顯示出相似的支柱寬度。盡管所有樣品都可以吸收水，但在毛孔較大的樣品中，這種能力有所提高。總體而言，研究小組指出，樣品支架的膨脹和機械性能之間存在聯系，這是由于質量膨脹比不斷增加，而壓縮模量卻在下降。

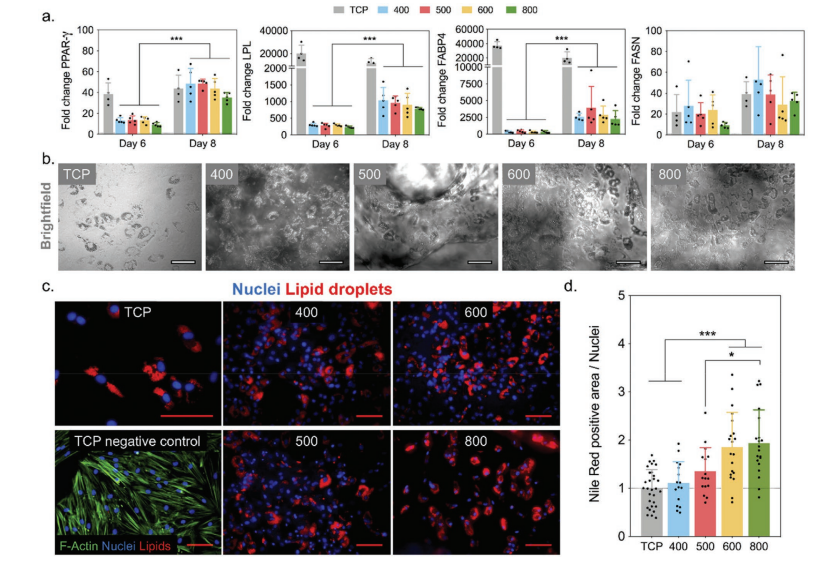

MSC在擠出印刷支架上的成脂分化。 a）與支架相比，MSC通過TCP在脂肪形成標記PPAR-γ，LPL，FABP和FASN上的基因表達。 b）明場和c）免疫熒光圖像顯示在成脂培養基中培養8天后清晰可見的脂滴。 d）通過將尼羅紅（染色脂質滴）面積歸一化為核數來量化成脂分化。除（c）中的TCP面板為100 µm外，所有圖像中的比例尺均表示200 µm。
研究人員總結說：“盡管所有組中擠出的Gel-MA的剛度都為3-4 kPa，模仿了天然軟組織的順應性，但隨著孔徑的增加，壓縮模量的變化反映了支架的宏觀結構完整性。在未來的工作中，保持低剛度以促進成脂分化，同時改善結構穩定性以提高植入操作性可能涉及用次級顆粒或相來增強油墨。我們發現，在所有孔徑（200-600 µm）的支架中，MSC均能很好地分化為成脂譜系。但是，空間分布和細胞浸潤各不相同，因此具有較大孔徑（> 500 µm）的支架支持同時分化和浸潤。這些發現表明，在設計3D軟組織再生支架時，考慮設計參數（例如孔徑）至關重要。”
在這項研究中，可光交聯的甲基丙烯酸明膠（Gel-MA）是首選材料，因為它具有與細胞相互作用的能力以及與細胞外基質中膠原蛋白相似的優點。作者檢查了多孔3D支架內骨髓來源MSC的成脂分化行為。它們不是“限制”單元，而是允許三個關鍵活動：空間擴展，移動和分布。使用3D打印的樣本，研究團隊能夠控制參數并輕松更改3D文件和生成的3D打印。
該團隊使用基于擠壓的3D打印形式，以400至800 µm的撐桿間距改變了樣品支架。相應的孔徑為230±24 µm（400），302±30 µm（500），348±28 µm（600）和531±33 µm（800）。
3D打印Gel-MA支架的理化特性。 a，b）孔的代表性圖像以及針對不同支架獲得的孔尺寸。比例尺代表200 µm。 c，d）通過壓縮試驗獲得的應力-應變曲線，由其確定壓縮模量。 e）支架的質量膨脹率。
在印刷過程中，通過維護以下方面來保持對高形狀保真度支架的控制：恒壓（120 kPa）
溫度（30°C）
寫入速度（10毫米s-1）
研究人員還保持了紫外線照射時間的一致性，并采用了高精度噴嘴（150 µm）來制作穩定的支架-所有支架都顯示出相似的支柱寬度。盡管所有樣品都可以吸收水，但在毛孔較大的樣品中，這種能力有所提高。總體而言，研究小組指出，樣品支架的膨脹和機械性能之間存在聯系，這是由于質量膨脹比不斷增加，而壓縮模量卻在下降。
MSC在擠出印刷支架上的成脂分化。 a）與支架相比，MSC通過TCP在脂肪形成標記PPAR-γ，LPL，FABP和FASN上的基因表達。 b）明場和c）免疫熒光圖像顯示在成脂培養基中培養8天后清晰可見的脂滴。 d）通過將尼羅紅（染色脂質滴）面積歸一化為核數來量化成脂分化。除（c）中的TCP面板為100 µm外，所有圖像中的比例尺均表示200 µm。
研究人員總結說：“盡管所有組中擠出的Gel-MA的剛度都為3-4 kPa，模仿了天然軟組織的順應性，但隨著孔徑的增加，壓縮模量的變化反映了支架的宏觀結構完整性。在未來的工作中，保持低剛度以促進成脂分化，同時改善結構穩定性以提高植入操作性可能涉及用次級顆粒或相來增強油墨。我們發現，在所有孔徑（200-600 µm）的支架中，MSC均能很好地分化為成脂譜系。但是，空間分布和細胞浸潤各不相同，因此具有較大孔徑（> 500 µm）的支架支持同時分化和浸潤。這些發現表明，在設計3D軟組織再生支架時，考慮設計參數（例如孔徑）至關重要。”

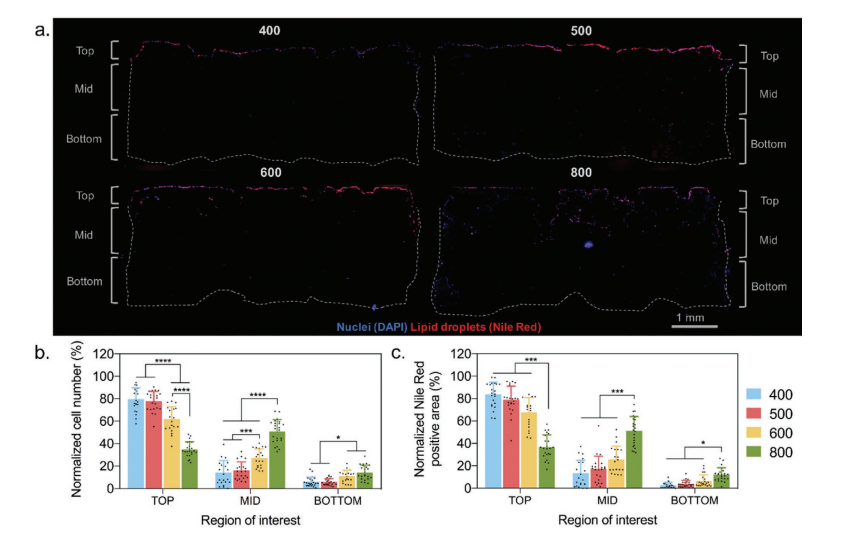

支架中細胞和脂質滴的空間分布。 a）在每種支架類型上，用DAPI（核）和尼羅紅（脂質滴）染色的代表性支架截面顯示細胞浸潤和成脂分化細胞的空間分布差異。在支架的不同區域中對b）細胞和c）尼羅紅陽性區域的定量。
中國3D打印網點評：生物打印和支架的研究不斷擴大，盡管對乳腺癌等疾病的研究至關重要，但其他科學家已經發表了有關播種真皮成纖維細胞，促進軟骨生長，3D打印以替代骨的用途以及其他各種正在進行中的研究。在將來也許生物3D打印的器官不再是夢。
(責任編輯：admin)
相關內容
梁柏濤：美國參議院這一票
美國俄亥俄州宣布撥款6200
Schunk集團全資收購ESK-SI
美國空軍利用拓竹3D打印機
3D Systems推出集成式數字
Aker Solutions設立新3D打最新內容
GoEngineer通過收
3D食品打印：烹
卡內基梅隆研究人
Align Technology
AM Craft在種子輪
Aerojet拿下五角熱點內容
