3D打印機教程 | SD卡槽制作 | 創想三維周刊教程

時間：2019-12-20 12:56 來源：企業作者：中國3D打印網閱讀：次

大家是不是經常發現

自己的SD卡或U盤經常丟失

是不是還在為無法整理各種卡而煩惱

不用擔心

今天就來教大家

用3D打印機制作一個便攜的SD卡U盤收納槽

一、小錦囊

1、使用123D軟件，可在官網（www.cxsw3d.com)下載。提取碼：9qje

2、在制作的過程中，用到的有5個命令: 長方體、拉伸、矩形、復制、粘貼。

二、備注

1、在圖形某一面上繪制線段時需要先選中模型的面，然后點擊命令。

2、底面網格每一個小格子的長度都為5mm。

3、快捷鍵：Ctrl+T移動旋轉實體、Ctrl+C復制、Ctrl+V粘貼。

4、軟件默認單位都為mm（毫米）。

操作步驟

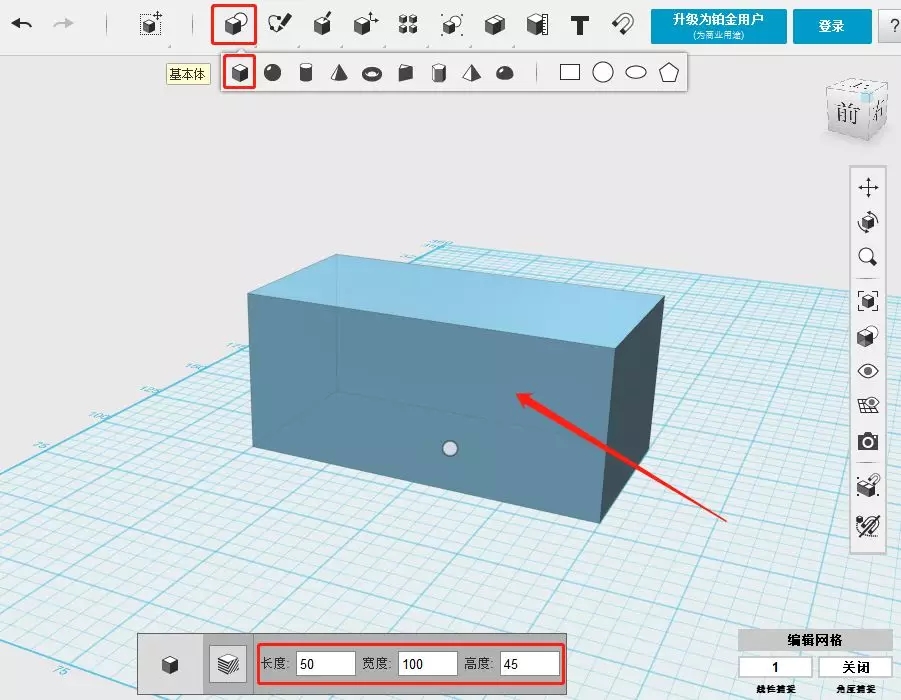

1：點擊基本體→長方體命令，建立一個長50mm，寬100mm，高45mm的長方體。

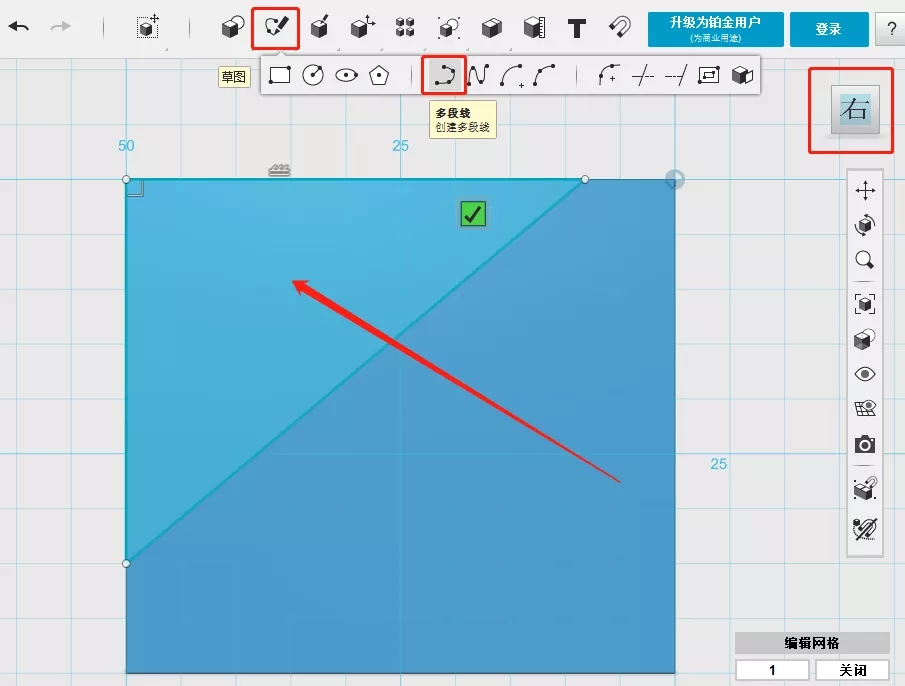

2：選擇右視圖，點擊草圖→多段線命令，在長方體的側面繪制一個封閉的三角形（邊長大小自定義）。

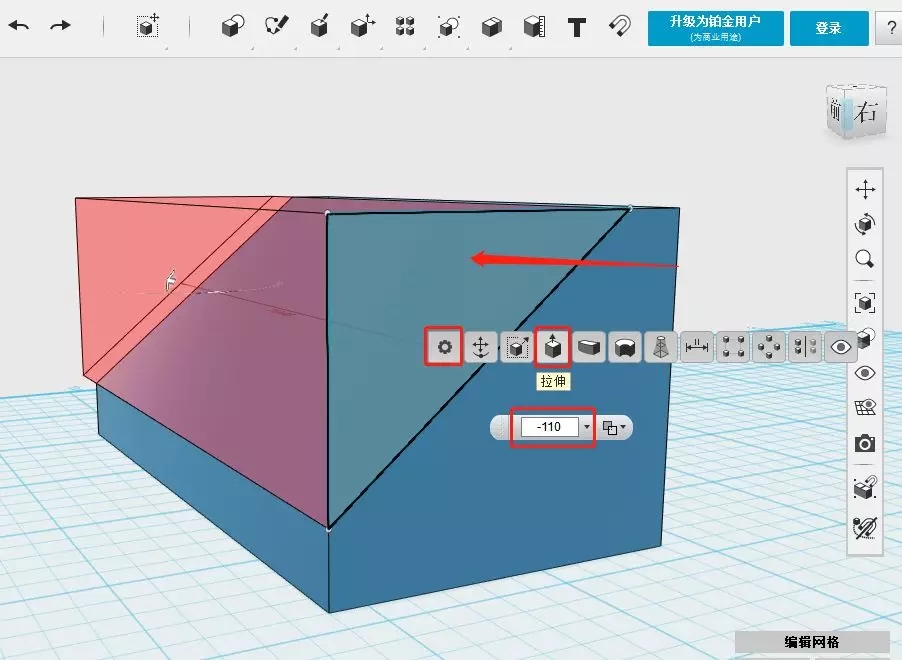

3. 選中三角形，點擊拉伸選項拉伸高度為-110mm。

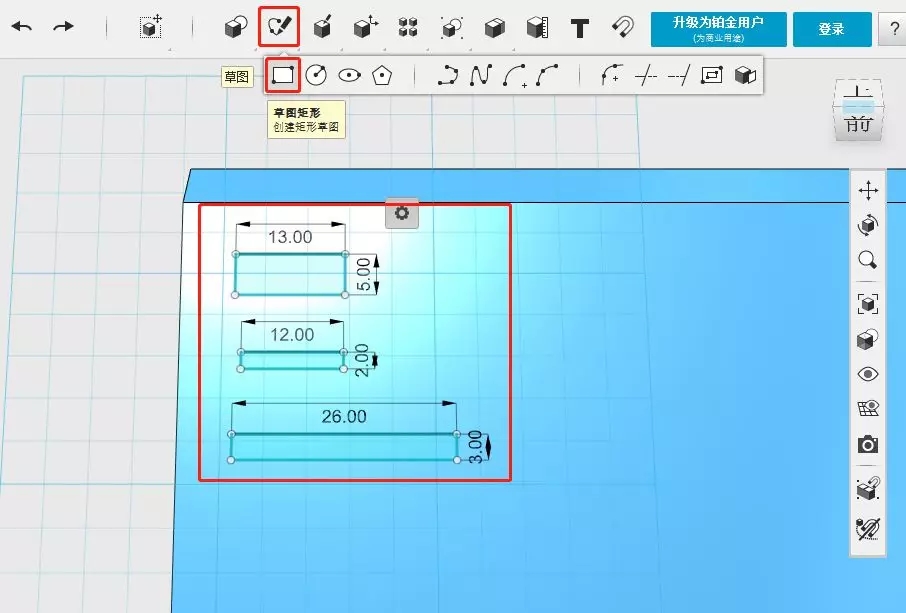

4. 選擇剛剛拉伸完成的面，點擊草圖→草圖矩形命令，繪制一個長13mm，寬5mm的矩形，一個長12mm，寬2mm的矩形，一個長26mm，寬3mm的矩形（這是3種卡槽的尺寸）。

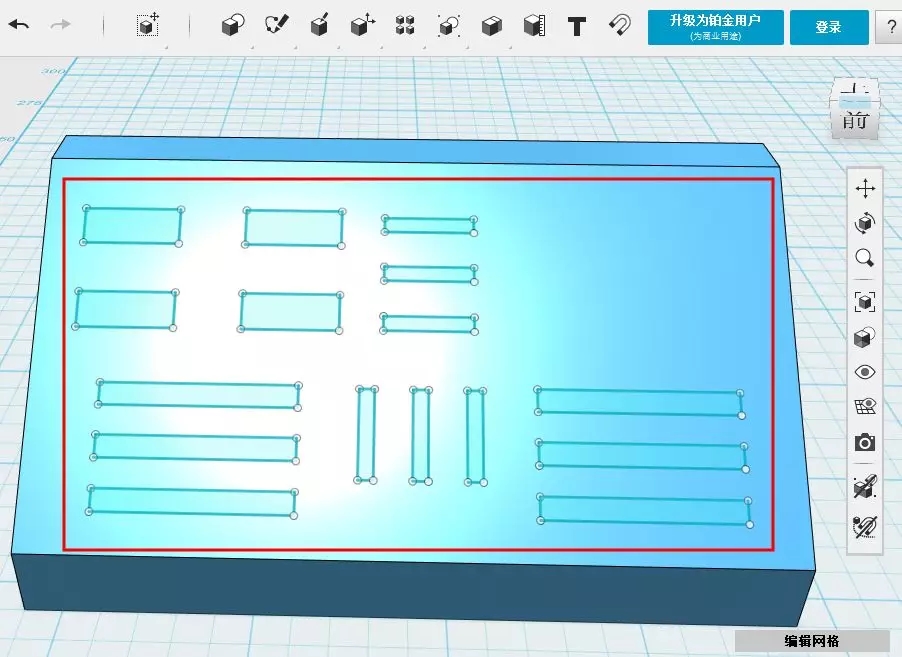

5. 選中其中一個矩形，使用復制粘貼命令（Ctrl+C、Ctrl+V），復制出多個矩形，Ctrl+T移動，位置擺放隨意，如圖：

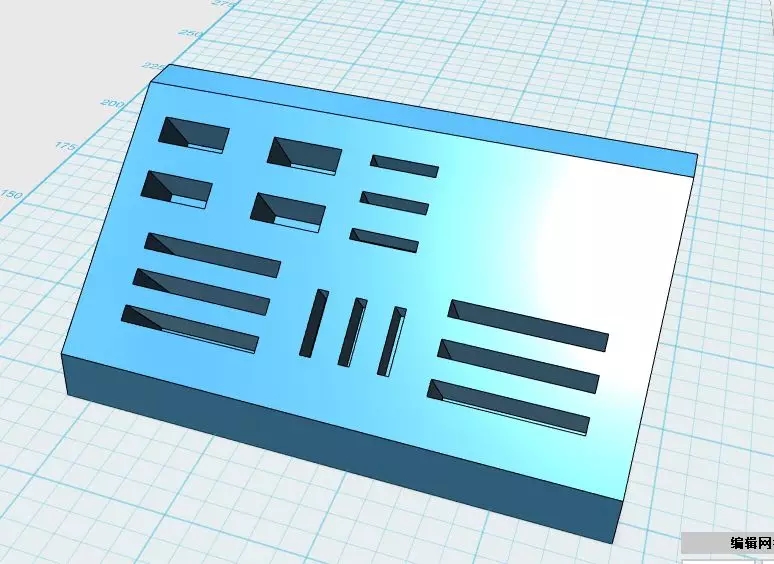

6. 位置擺放好之后我們可以進行拉伸，可以按住Ctrl多選一起拉伸，U盤槽口拉伸-13mm，小存儲卡槽口拉伸-7mm，大存儲卡槽口拉伸-20。

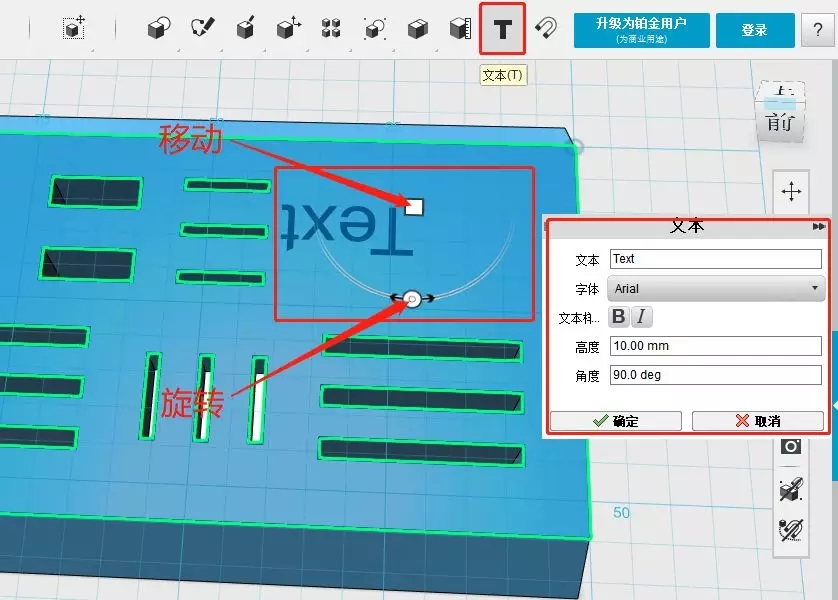

7. 右上角的空白區域不太美觀，我們可以自己加一點標識上去，比如加上一個名字，點擊文本選項，點擊面創建文本。點擊圖中標識可以移動旋轉文本。

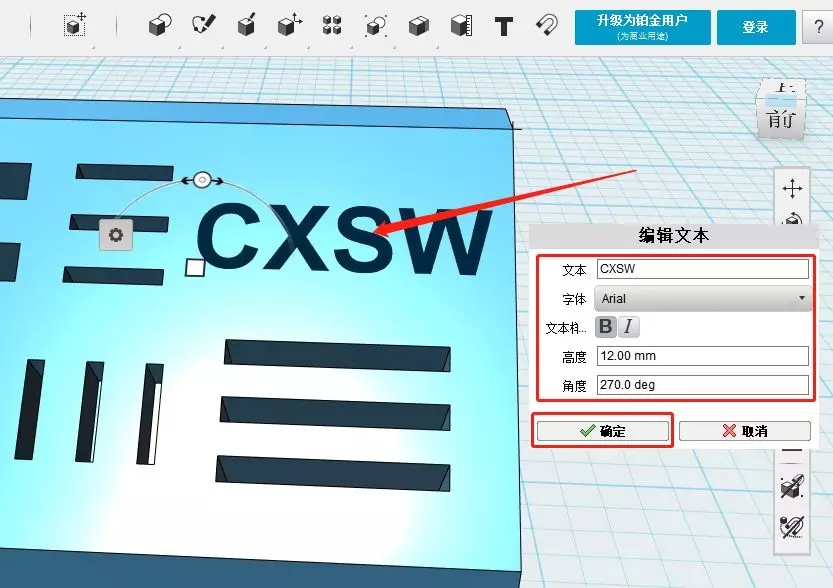

8. 在文本框內輸入字符，例：CXSW，我們調整高度為12，確定。

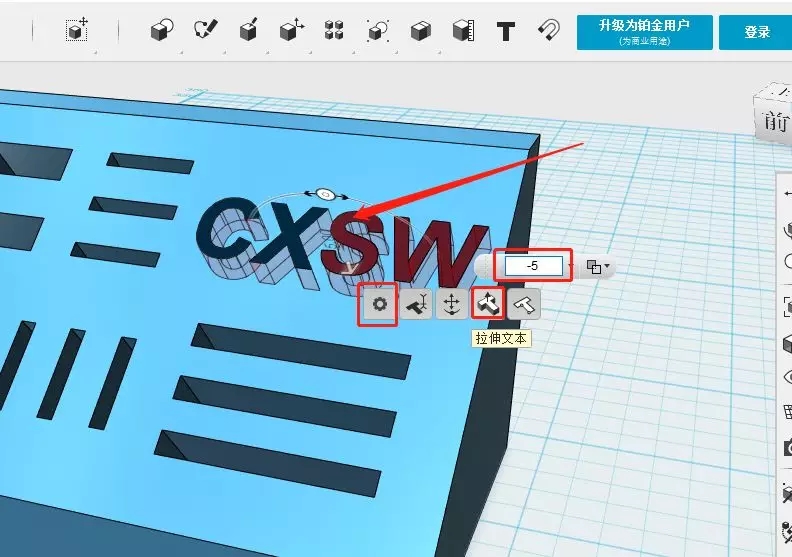

9.選中剛剛添加的文本，點擊拉伸選項，拉伸高度為-5，確定。

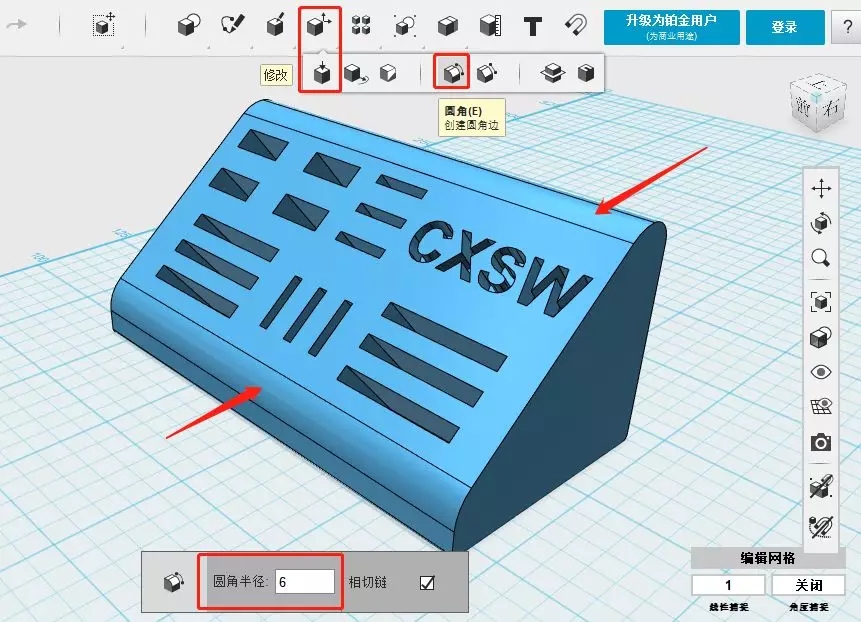

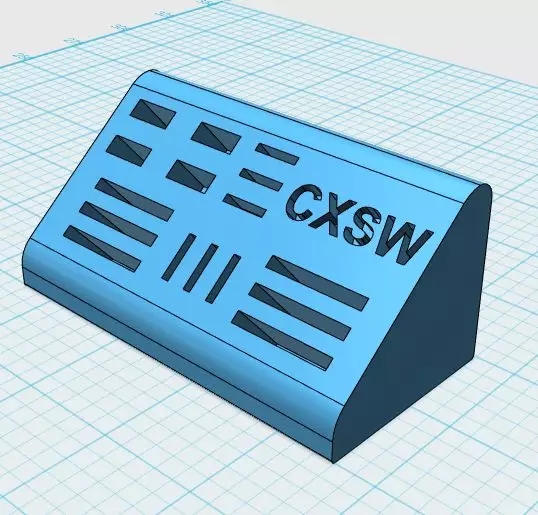

10.最后將整體邊緣圓角一下，避免硌手，點擊修改→圓角命令，輸入合適的圓角半徑，確定。

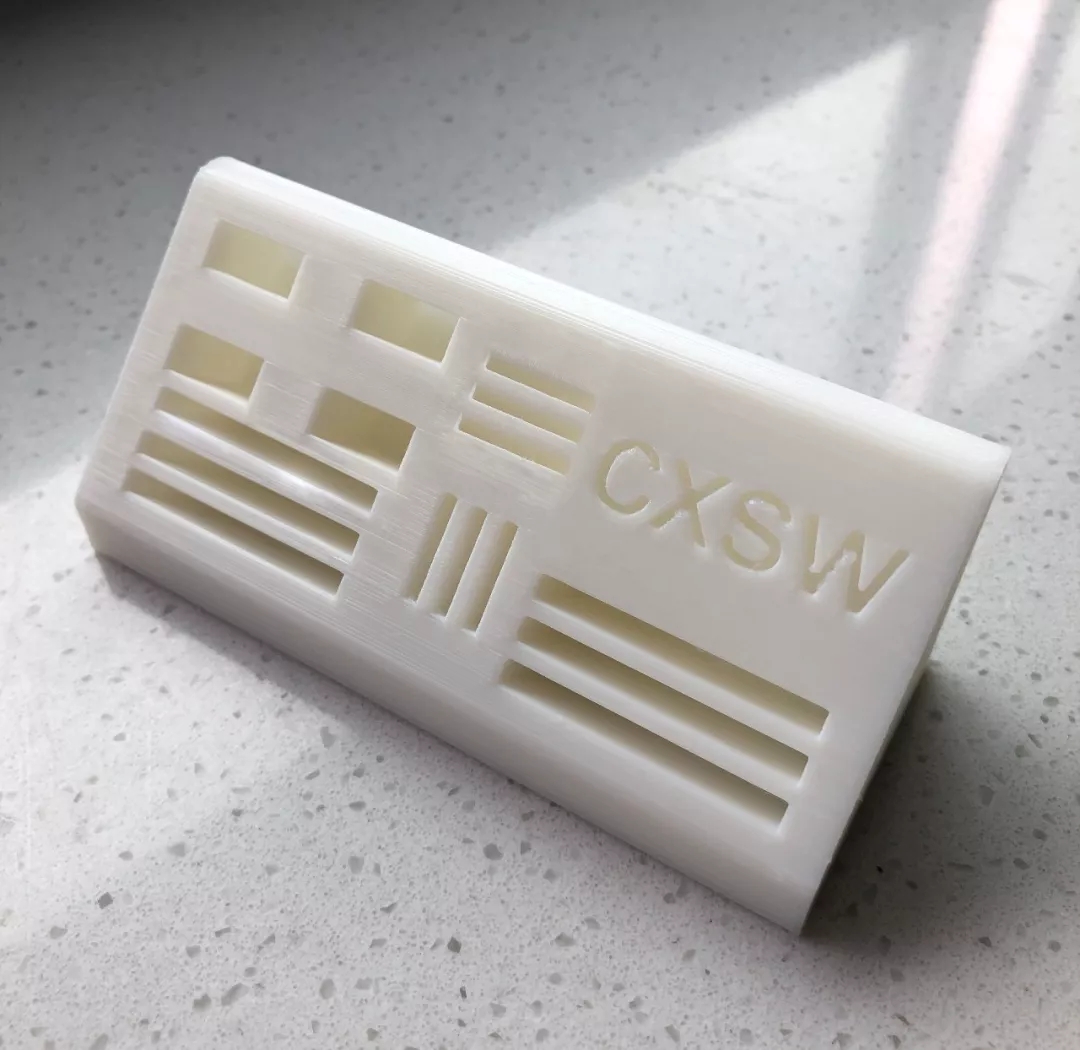

制作完成
