3D打印技術及其在超高層建筑應用的可行性分析(2)
時間：2024-01-03 09:43 來源：《建筑結構》雜志社 作者：admin 閱讀：次
二、3D打印在超高層建筑中應用的可行性分析
2.1 現有多層、高層及超高層建筑3D打印設備技術方案
圖7為現有多層、高層建筑的3D打印設備的技術方案。針對多層建筑物，可采用混凝土泵車式3D打印設備，該設備的伸展臂架為3D打印控制系統臂架，在臂架前端設置打印噴頭，該類設備定位精度更高、對環境的適應性較好。

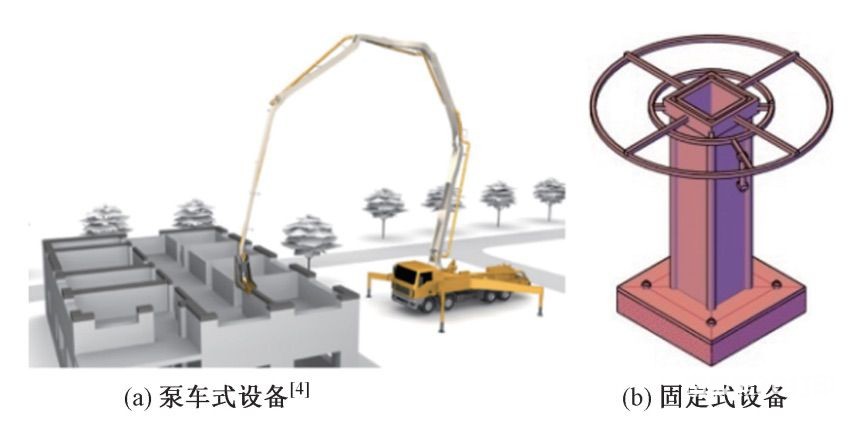

▲ 圖7 多層、高層建筑的3D打印設備的技術方案
針對連續變截面中空式結構，可采用固定式3D打印設備，該設備包括打印裝置和驅動導向裝置，通過打印裝置沿著驅動導向裝置的提升作業，實現高度方向的擴展打印，適用于筒體結構施工且無需附著已打印結構。

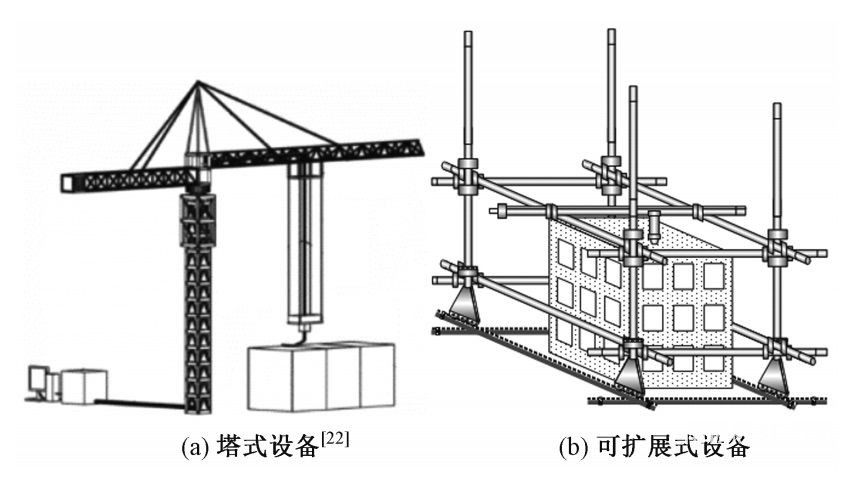

針對高層建筑物，可采用塔式3D打印設備[17]，該設備是通過在自爬升式塔吊的基礎上增加打印頭等系統進行打印建造的；也可采用可擴展式3D打印設備，該設備通過三軸驅動導向裝置和與其連接的打印裝置，實現高度方向和水平方向上的擴展打印。
▲ 圖8 高層建筑3D打印設備的技術方案
圖9為現有超高層建筑3D打印設備的技術方案。針對超高層建筑物，可采用附著爬升式3D打印設備，該設備包括附著爬升系統和打印裝置，通過打印預留孔洞或預埋構件作為附著爬升系統的支撐結構，完成爬升打印。
針對異形結構，可采用自爬升式3D打印設備，該設備包括打印裝置、自適應擴展裝置和導軌標準節提升裝置，通過控制打印頭在環形平面內的移動進行打印，通過提升裝置吊裝導軌標準節，實現打印裝置在標準節上移動，擴展打印范圍。

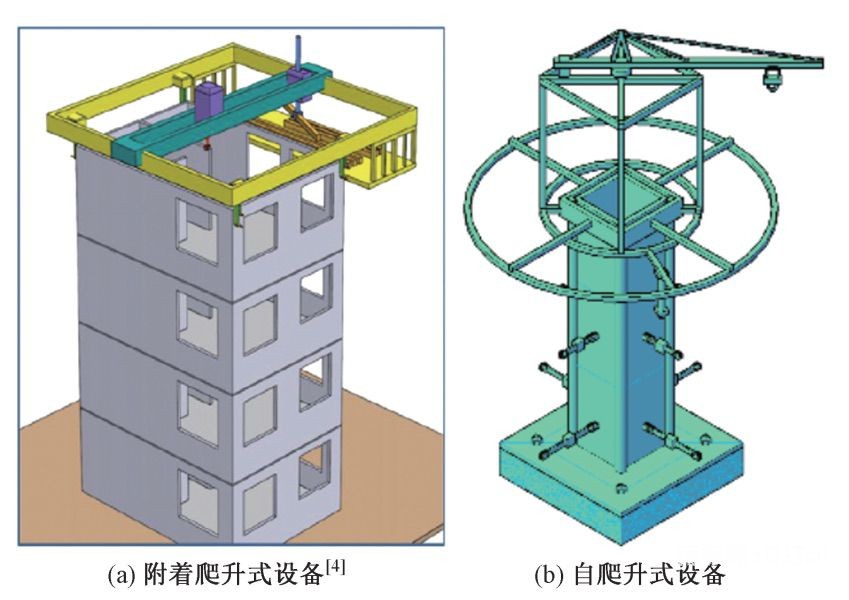

▲ 圖9 超高層建筑3D打印設備的技術方案
2.2 可與現有造樓裝備集成的3D打印設備技術方案
圖10為現有高層、超高層建筑施工造樓裝備的基本原理。通過造樓裝備可實現施工環境從高空作業向陸地施工轉變。

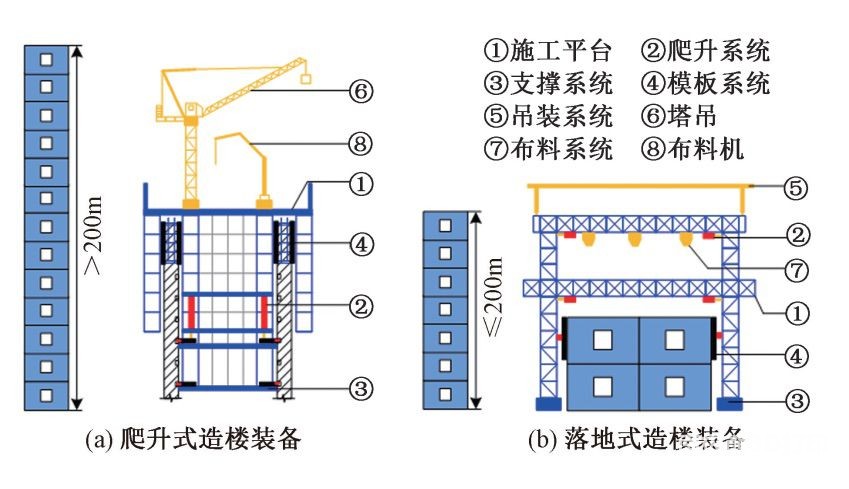

▲ 圖10 現有高層、超高層建筑造樓裝備的基本原理
針對高200m以上的建筑，建議采用爬升式造樓裝備(也稱為整體爬升鋼平臺模架裝備或造樓機)，該裝備主要包括施工平臺、爬升系統、支撐系統、模板系統、塔吊和布料機等。
針對高200m及以下的建筑，建議采用落地式造樓裝備(也稱為空中造樓機)，該裝備主要包括施工平臺、爬升系統、支撐系統、模板系統、吊裝系統和布料系統等。
目前，爬升式造樓裝備的模板開合和混凝土布料尚未實現自動化，落地式造樓裝備模板自動開合和混凝土自動布料處于試驗階段，兩種裝備的綁扎鋼筋均為人工完成。
綜合現有建筑3D打印設備結構統計分析結果，優先選擇與造樓裝備集成的打印設備類型為機械臂和塔式，其次是桁架，最后是龍門式。
針對爬升式造樓裝備，可將布料機替換為塔式3D打印設備，也可將布料機替換為機械臂3D打印設備(圖11)，通過連接裝置將帶有柔性導軌的機械臂3D打印設備與造樓裝備集成，不需要模板系統。

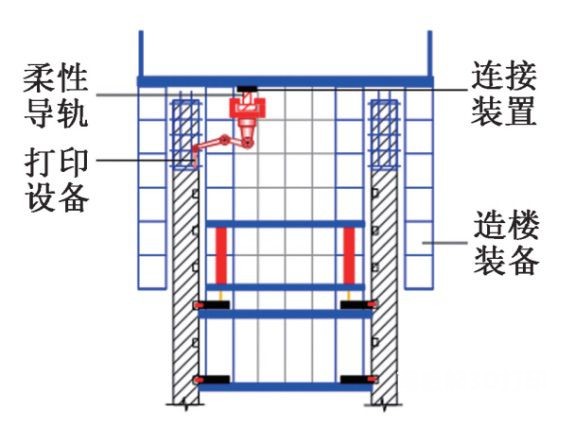

▲ 圖11 集成造樓裝備示意圖
針對落地式造樓裝備，可將布料系統改造為龍門式3D打印設備，不需要模板系統。在結構方面，將現有3D打印設備與造樓裝備集成，需通過連接裝置(圖12)連接；在控制系統方面，需要進行坐標位置的初始化，從而實現與打印控制系統的集成。

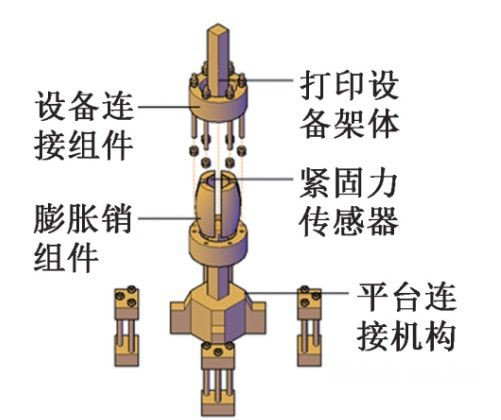

▲ 圖12 3D打印連接裝置
2.3 新型超高層3D打印設備技術方案
基于1.1節建筑3D打印設備的調研分析，提出了一些新型超高層建筑3D打印設備的技術方案，如圖13所示。

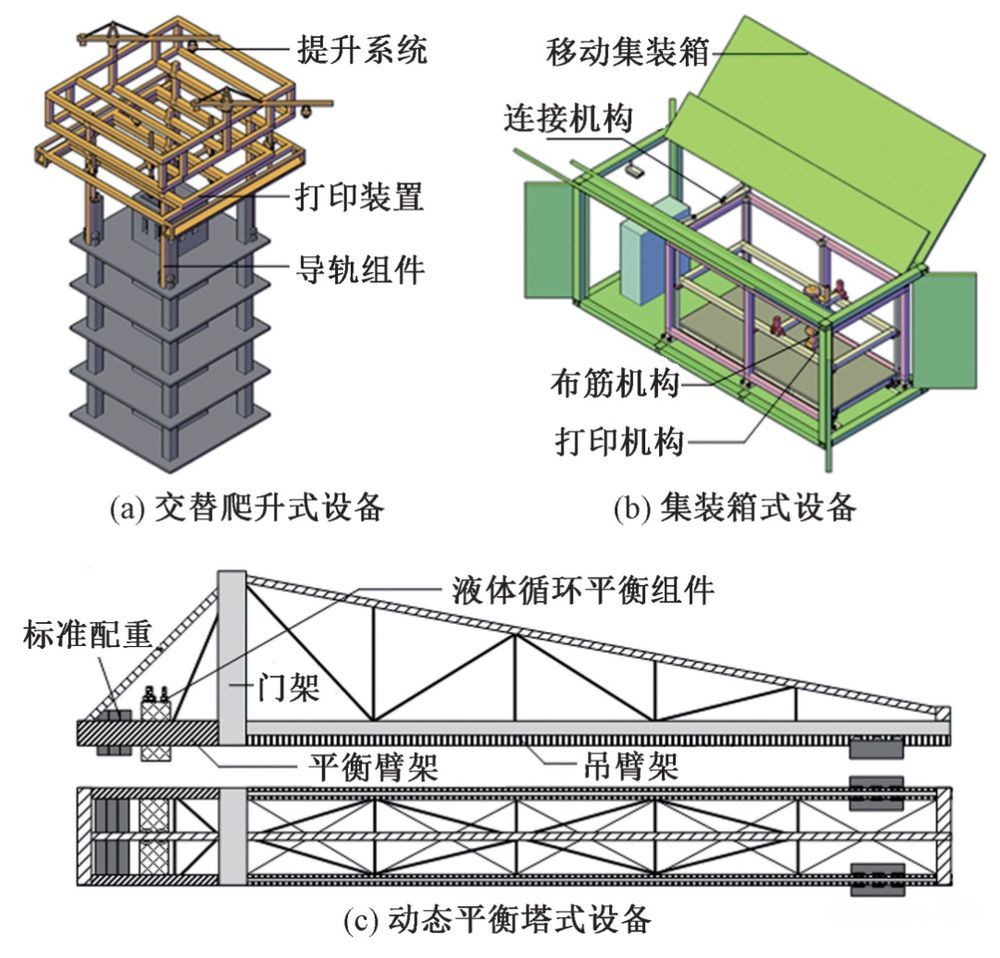

▲ 圖13 新型超高層3D打印設備的技術方案
針對現有附著爬升式3D打印設備不適用于設備框架外部結構(框架柱、樓板)打印的問題，提出了一種交替爬升式3D打印設備，見圖13(a)。
該設備包括導軌組件、打印裝置和提升系統，其應用中，首先，通過打印裝置同步打印超高層建筑的核心筒和外框架；其次，使用提升系統吊裝鋼梁和壓型鋼板作為支撐，進行樓層板的打印；最后，通過提升系統提升導軌組件進行交替爬升，以拓展打印范圍。針對現有3D打印設備多數安置于工廠中且無法移動問題，提出了一種集裝箱式現場3D打印設備，見圖13(b)。
該設備可移動、可自動布設鋼筋，包括移動集裝箱、連接機構、打印機構、布筋機構等。針對現有塔式3D打印設備存在定位和打印精度不可控的問題，提出了一種動態平衡塔式3D打印設備，見圖13(c)。
該設備包括門架、吊臂架、平衡臂架、標準配重組件和液體循環平衡組件，該設備在打印過程中，可根據打印頭移動速度控制流入、流出流量，使吊臂架和平衡臂架的力矩維持動態平衡，實現高精度定位和打印建造。
上述3種設備具有各自的適用范圍，交替爬升式3D打印設備用于高層、超高層建筑的打印，集裝箱式現場3D打印設備、動態平衡塔式3D打印設備均可與造樓裝備集成。
2.4 工程應用可行性分析
針對現有超高層建筑結構體系，采用現有3D打印設備工藝及材料，在工程中可實現復雜節點、異形模板以及裝飾及景觀等非承重結構的打印。研發了集裝箱式現場3D打印設備(圖14)，可與爬升式造樓裝備集成。

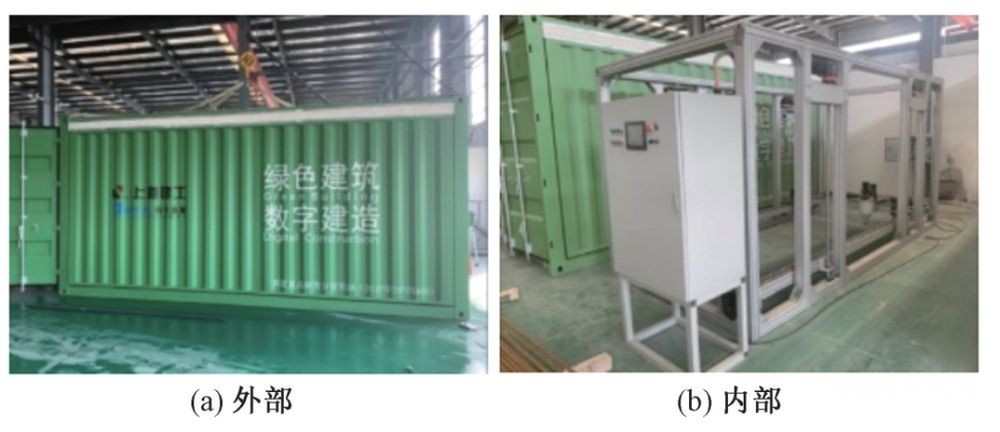

▲ 圖14 集裝箱式現場3D打印設備實物圖
3D打印設備與造樓裝備協同作業的工藝為：
造樓裝備施工一定高度的核心筒結構后，通過集成于造樓裝備上的塔吊吊裝3D打印設備至已施工的核心筒結構內部；通過3D打印設備打印核心筒的二次結構；對核心筒二次結構進行安裝。
該工藝解決了采用現有超高層造樓裝備在二次結構施工中存在高空作業的問題，同時可為機電、電梯等墻體二次結構的自動化施工提供新思路。此外，還可將3D打印技術應用于造樓裝備的核心筒預留孔洞封堵件、導軌墊塊的打印等。
總體而言，盡管未來3D打印技術在超高層建筑的建造方面具有廣闊的前景，但以下方面還需深入研究：
(1)3D打印建筑結構研究。有必要打破傳統鋼筋+混凝土、鋼結構建筑結構設計理念方法，開展適合3D打印的拓?fù)鋬?yōu)化結構、功能結構和低層、多層、高層及超高層新型建筑結構研究，以及相應的設計、打印建造等一體化的標準體系研究。
(2)3D打印設備工藝及配套技術研究。有必要開展全過程整體3D打印工藝研究，如水平結構、地下結構、一體化結構、拆除改造、多尺度結構、多材料結構等打印設備工藝；有必要開展適合超高層建造的打印材料及輸送技術研究；有必要開展打印質量檢測和調控技術研究；有必要開展打印設備與超高層建筑造樓裝備協同控制技術研究。
參考文獻
[1] WANG L X,DU W F,HE P F,et al.Topology optimization and 3D printing of three-branch joints in treelike structures[J].Journal of Structural Engineering,2020,146(1):04019167.
[2] BUCHANAN C, GARDNER L. Metal 3D printing in construction:a review of methods,research,applications,opportunities and challenges[J].Engineering Structures,2019,180:332-348.
[3] NABONI R,KUNIC A,BRESEGHELLO L.Computational design,engineering and manufacturing of a material-efficient 3D printed lattice structure[J].International Journal of Architectural Computing,2020,18(4)：404-423.
[4] 周林,杜彩霞,張鵬,等.3D打印混凝土的各向抗壓性能研究[J].建筑結構,2022,52(6):85-89，75.
[5] IZARD J B,DUBOR A,HERVé P E,et al.Large-scale 3D printing with cable-driven parallel robots[J].Construction Robotics,2017,1:69-76.
[6] KEATING S J,LELAND J C,CAI L,et al.Toward site-specific and self-sufficient robotic fabrication on architectural scales[J].Science Robotics,2017,2(5):eaam8986.
[7] ANTON A,REITER L,WANGLER T,et al.A 3D concrete printing prefabrication platform for bespoke columns[J].Automation in Construction,2021,122:103467.
[8] DE SCHUTTER S,LESAGE K,MECHTCHERINE V,et al.Vision of 3D printing with concrete—technical,economic and environmental potentials[J].Cement and Concrete Research,2018,112:25-36.
[9] SALET T A M,AHMED Z Y,BOS F P,et al.Design of a 3D printed concrete bridge by testing[J].Virtual and Physical Prototyping,2018,13(3):222-236.
[10] VANTYGHEM G,DE CORTE W,SHAKOUR E,et al.3D printing of a post-tensioned concrete girder designed by topology optimization[J].Automation in Construction,2020,112:103084.
[11] 陳曉明,陸承麟,龔明,等.超大尺度高分子復合材料3D打印技術研發與應用[J].施工技術(中英文),2021,50(21):41-45，63.
[12] FELDMANN M,KüHNE R,CITARELLI S,et al.3D-Drucken im Stahlbau mit dem automatisierten Wire Arc Additive Manufacturing [J].Stahlbau,2019,88(3):203-213.
[13] WU H,LIEW A,VAN MELE T,et al.Analysis and optimisation of a rib-stiffened vaulted floor for dynamic performance[J].Engineering Structures,2020,213:110577.
[14] LOWKE D,DINI E,PERROT A,et al.Particle-bed 3D printing in concrete construction-possibilities and challenges [J].Cement and Concrete Research,2018,112:50-65.
[15] Soon to be constructed:world’s first 3D printed high-rise building[EB/OL].[2021.12.14].https://www.adgeco.com/soon-cons ... high-rise-building.
[16] MECHTCHERINE V,NERELLA V N,WILL F,et al.Large-scale digital concrete construction-CONPrint3D concept for on-site,monolithic 3D-printing[J].Automation in Construction,2019,107:102933.
[17] 廖選茂,戴立先,馬義俊,等.一種塔式3D打印機及其打印方法：CN103786235A [P].2016-01-27.
作者簡介
左自波，高級工程師。現任上海建工集團工程研究總院數字化建造研究室主任，上海市科技專家?guī)鞂＜遥虾Ｊ薪ㄖ䦟W(xué)會數字建筑分會委員，上海市增材制造協會專家委員會委員，同濟大學校外導師，上海理工大學碩士生導師，國際電氣電子工程師學會(IEEE)會員，JOM等SCI期刊審稿人。長期從事3D打印、三維掃描和智能控制等數字化建造技術研究與應用，致力于讓工程建造更簡單、更舒適、更經濟、更安全、更高效。牽頭或參與了上海建工3D打印科技試驗樓等30余項工程的建設或策劃。主持或參與完成國家級及上海市科研項目10余項。獲授權專利100余項；在Nature子刊Nature Reviews Materials等期刊發表論文30余篇；主參編專著5部，參編標準2部。受邀參加國內外學術會議并作報告10余次。曾入選上海市科技啟明星計劃、飛翔計劃。
