3D打印技術在韓國現代百貨中心Galleria Gwanggyo建設中的應用
時間：2023-11-26 20:56 來源：南極熊 作者：admin 閱讀：次
導讀：位于韓國光州市中心的Galleria Gwanggyo是一座引人注目的百貨購物中心，展示了在建筑設計和施工領域中3D打印技術的先進應用。
南極熊獲悉，該項目由一家荷蘭建筑公司領導，以其獨特而復雜的立面脫穎而出，結合了馬賽克石材和復雜的玻璃元素，并通過特別設計的節點巧妙連接。每個節點都帶來獨特的幾何挑戰，要求采用定制的制造方法。
3D打印讓藝術與建筑相結合
由于立面處理中對玻璃和石頭的巧妙運用，新廣場被高聳的住宅塔樓所環繞，與周圍現有的城市環境形成了明顯的對比。為了喚起附近水原光谷湖公園的自然景觀，設計公司創造了一種近乎乳白色或大理石紋理的質感。多面玻璃的使用是空間中的一個關鍵元素，賦予建筑一種有機的品質，同時為經過的人們提供了一瞥百貨商店內部的機會。
為了解決這一復雜性，韓國建筑公司WITHWORKS采用了3D打印技術，特別是利用了voxeljet的技術。此次合作涉及到韓國實體公司KTC，它們專注于砂型和熔模鑄造模型的生產。KTC使用了voxeljet的VX800和VX2000打印機，這些打印機擅長生產用于熔模鑄造的大幅面PMMA（聚甲基丙烯酸甲酯）模型。
整個過程涉及3D打印約230個不同的節點模型，然后進行熔模鑄造過程。在這個過程中，PMMA模型首先涂覆耐火陶瓷材料。涂層后，這些模型經歷高壓釜和熔爐的燒毀階段，PMMA模型被淘汰，留下陶瓷模具。接著，使用這些模具鑄造結構鋼節點，確保最終金屬部件的精度和完整性。
多面玻璃窗不僅打破了大塊石頭的不透明性，還作為連接人行道和屋頂花園的公共通道，涵蓋了零售和文化活動。透過玻璃，室內的節目呈現給城市的行人，而在室內的游客則能欣賞到新的壯麗景色。這個公共環路由一系列的階梯構成，為展覽和表演提供了空間。
用于制造復雜設計元素的潛力
使用3D打印的決策帶來了多項優勢，其中最為重要的是與傳統工具制造方法相比，可顯著降低成本并加快生產時間。通過這種方法生產的鋼部件表面質量明顯優越。此外，該方法允許高度的設計靈活性和精度，對于立面節點的復雜幾何要求至關重要。
該項目還采用了先進的CAD和鑄造模擬軟件，預先確保3D打印和鑄造工藝的可行性和質量，從而最大限度地減少廢品率并避免重新生產。這種積極主動的方法有助于遵守項目嚴格的時間表。
將3D打印集成到Galleria廣場的建設中，不僅突顯了建筑制造領域的技術進步，還展示了增材制造在快速高效地實現復雜的定制設計元素方面的潛力。立面節點在四個月內成功完成，凸顯了3D打印在現代建筑實踐中的變革性影響。

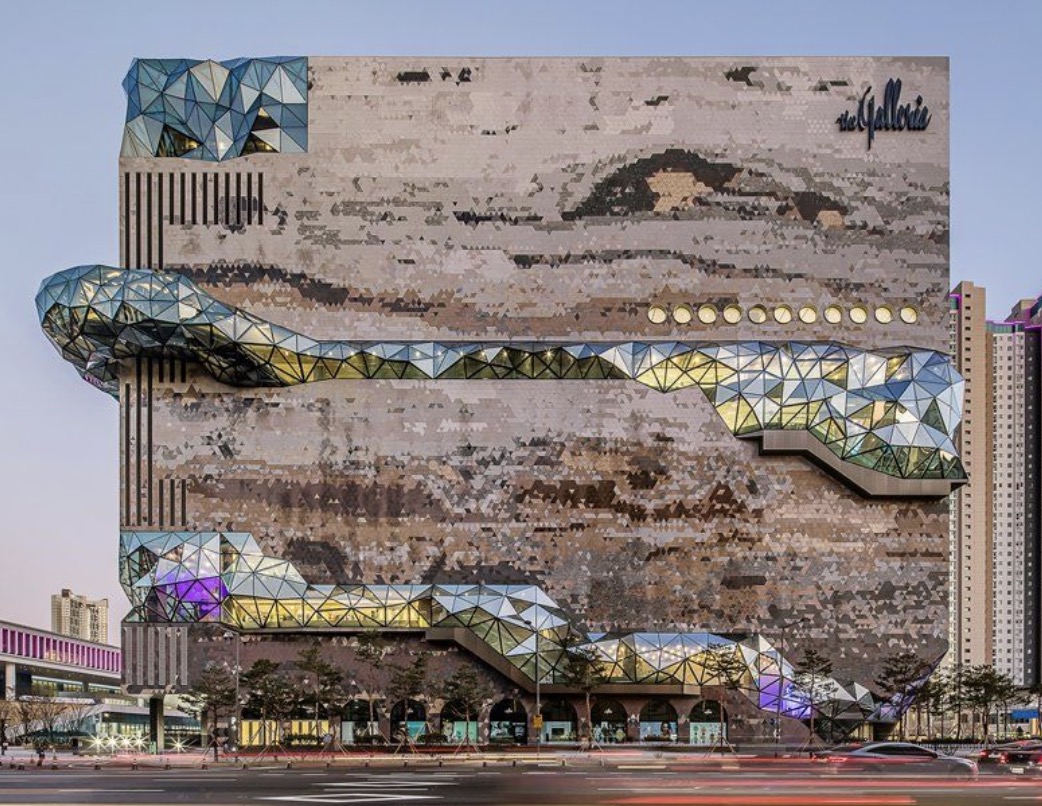

△Galleria Gwanggyo百貨中心
南極熊獲悉，該項目由一家荷蘭建筑公司領導，以其獨特而復雜的立面脫穎而出，結合了馬賽克石材和復雜的玻璃元素，并通過特別設計的節點巧妙連接。每個節點都帶來獨特的幾何挑戰，要求采用定制的制造方法。
△該項目結合了馬賽克石材和復雜的玻璃元素
3D打印讓藝術與建筑相結合
由于立面處理中對玻璃和石頭的巧妙運用，新廣場被高聳的住宅塔樓所環繞，與周圍現有的城市環境形成了明顯的對比。為了喚起附近水原光谷湖公園的自然景觀，設計公司創造了一種近乎乳白色或大理石紋理的質感。多面玻璃的使用是空間中的一個關鍵元素，賦予建筑一種有機的品質，同時為經過的人們提供了一瞥百貨商店內部的機會。

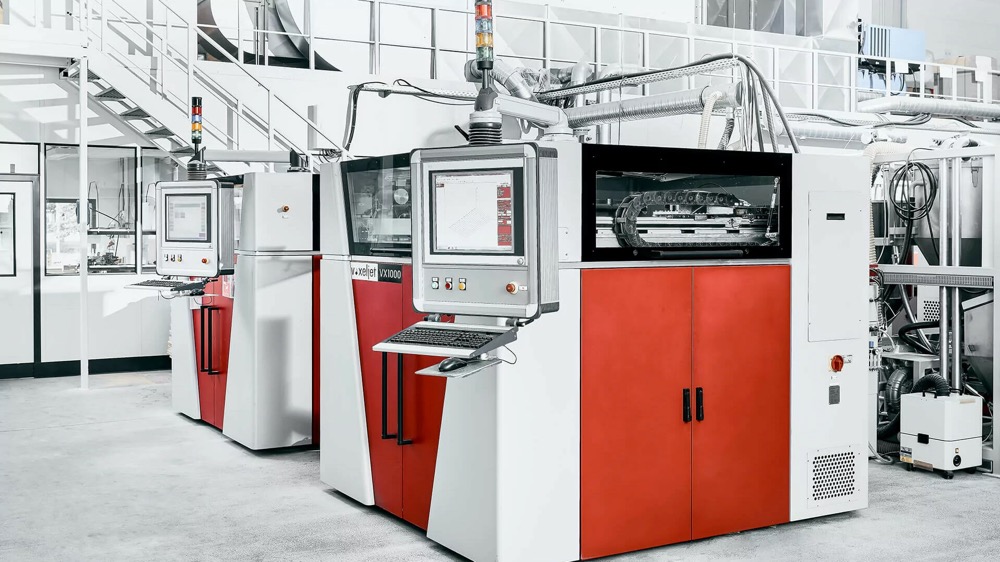

△voxeljet大幅面3D打印設備
為了解決這一復雜性，韓國建筑公司WITHWORKS采用了3D打印技術，特別是利用了voxeljet的技術。此次合作涉及到韓國實體公司KTC，它們專注于砂型和熔模鑄造模型的生產。KTC使用了voxeljet的VX800和VX2000打印機，這些打印機擅長生產用于熔模鑄造的大幅面PMMA（聚甲基丙烯酸甲酯）模型。
整個過程涉及3D打印約230個不同的節點模型，然后進行熔模鑄造過程。在這個過程中，PMMA模型首先涂覆耐火陶瓷材料。涂層后，這些模型經歷高壓釜和熔爐的燒毀階段，PMMA模型被淘汰，留下陶瓷模具。接著，使用這些模具鑄造結構鋼節點，確保最終金屬部件的精度和完整性。
多面玻璃窗不僅打破了大塊石頭的不透明性，還作為連接人行道和屋頂花園的公共通道，涵蓋了零售和文化活動。透過玻璃，室內的節目呈現給城市的行人，而在室內的游客則能欣賞到新的壯麗景色。這個公共環路由一系列的階梯構成，為展覽和表演提供了空間。

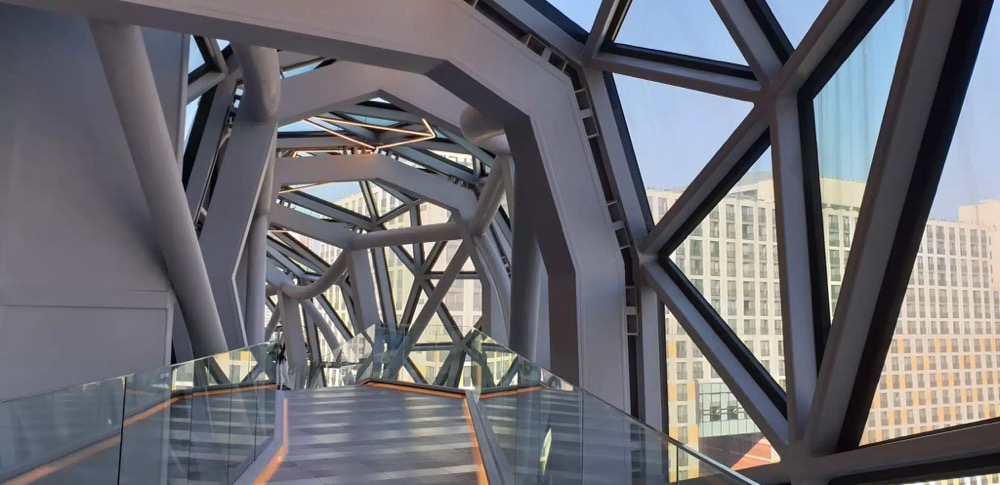

△結果內部復雜的設計元素
用于制造復雜設計元素的潛力
使用3D打印的決策帶來了多項優勢，其中最為重要的是與傳統工具制造方法相比，可顯著降低成本并加快生產時間。通過這種方法生產的鋼部件表面質量明顯優越。此外，該方法允許高度的設計靈活性和精度，對于立面節點的復雜幾何要求至關重要。
該項目還采用了先進的CAD和鑄造模擬軟件，預先確保3D打印和鑄造工藝的可行性和質量，從而最大限度地減少廢品率并避免重新生產。這種積極主動的方法有助于遵守項目嚴格的時間表。
將3D打印集成到Galleria廣場的建設中，不僅突顯了建筑制造領域的技術進步，還展示了增材制造在快速高效地實現復雜的定制設計元素方面的潛力。立面節點在四個月內成功完成，凸顯了3D打印在現代建筑實踐中的變革性影響。
