3D打印機可以打印出醫療設備的原型，設計出靈活輕便的電子產品，甚至還能制造出用于傷口愈合的組織。然而，許多此類打印技術都需要在緩慢而艱苦的過程中逐點構建對象，這通常需要一個強大的打印平臺。

      在過去幾年中，為了規避這些問題，研究人員開發了一種光敏油墨，它能直接對目標光束做出反應，并迅速硬化成所需的結構。雖然這種打印技術可以大大提高打印速度和質量，但研究人員只能使用透明油墨進行打印，而且生物醫學用途也受到限制，因為光線無法深入組織幾毫米。

        日前，哈佛大學醫學院 Y. Shrike Zhang (張宇)和杜克大學生物醫學工程系副教授Junjie Yao開發出了一種新的3D打印方法，稱為深穿透聲學體積打印（DVAP），可以解決這些問題。這項新技術采用了一種能對聲波而非光線產生反應的特殊墨水，使他們能夠在前所未有的組織深度上創造出具有生物醫學用途的結構。

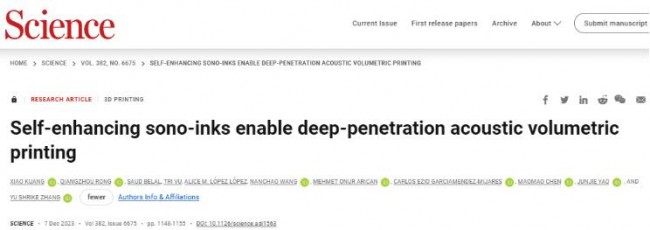

     詳細而言，研究人員報告了一種用于DAVP的自增強聲學墨水（或聲學墨水）設計和相應的聚焦超聲書寫技術。他們利用實驗和聲學建模研究了與頻率和掃描速率有關的聲學打印行為。DAVP實現了低聲流、快速聲熱聚合和大打印深度的主要特點，從而能夠打印出各種形狀的體積水凝膠和納米復合材料，而不受其光學特性的影響。DAVP還能在生物組織中打印厘米深度，為微創醫學鋪平道路。相關研究成果以題為“Self-enhancing sono-inks enable deep-penetration acoustic volumetric printing”發表在最新一期《Science》上，第一作者為Xiao Kuang、Qiangzhou Rong。

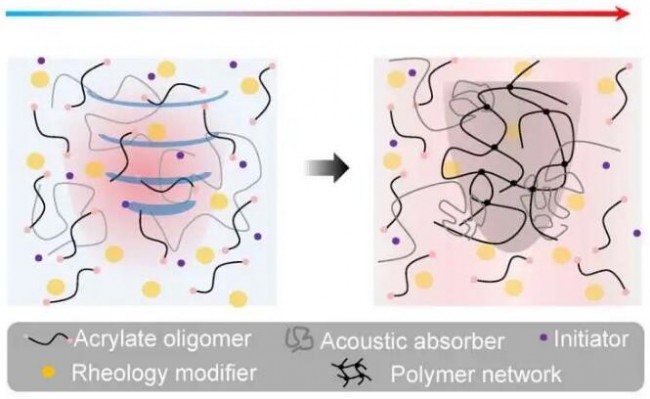

圖. DAVP通過使用聚焦超聲波固化聲波墨水來打印3D結構

 DVAP組成

DVAP的第一個組成部分涉及一種超聲波墨水，稱為超聲波墨水，它是水凝膠、微粒和分子的組合，旨在專門對超聲波做出反應。一旦聲波墨水被輸送到目標區域，專用的超聲波打印探頭就會將聚焦超聲波發送到墨水中，將其部分硬化成復雜的結構。這些結構的范圍從模仿骨骼硬度的六邊形支架到可以放置在器官上的水凝膠氣泡。

墨水本身是一種粘性液體，因此可以相當容易地注入目標區域，當移動超聲波打印探頭時，墨水中的材料會連接在一起并硬化，完成后，科研人員可以通過注射器去除任何未固化的剩余墨水。

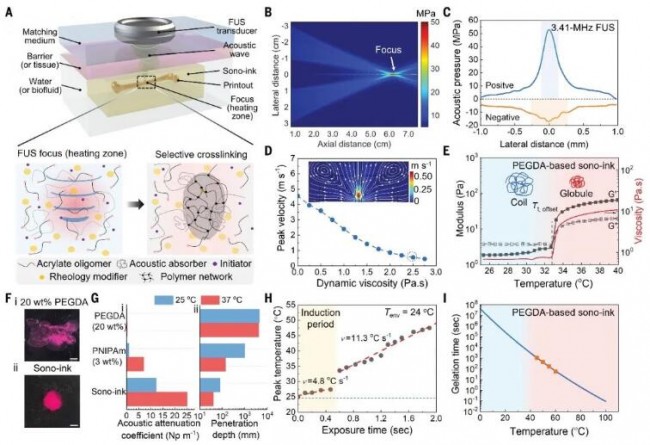

圖 1. DAVP工作原理及自增強聲諾墨水設計

這種聚焦超聲3D打印技術需要高水平的能量，這有可能使周圍組織過熱。為了解決這個問題，研究人員建造了一臺共焦高強度超聲波打印機。該系統使用兩個超聲波換能器，它們以橫梁模式排列，允許兩個超聲波前重疊。這種設計不僅減少了每個傳感器所需的能量，還提高了超聲波打印機的分辨率和速度。

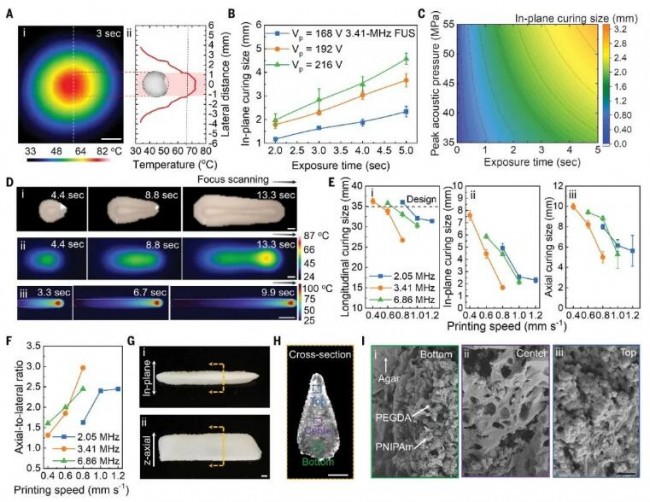

圖 2. DAVP 打印分辨率的表征

 3D形狀

首先，研究人員將一個聚焦超聲波換能器懸掛在一個充滿新型墨水的房間上方。換能器和墨水之間有一種“匹配介質”，這種物質在大多數超聲波方法中使用，可確保超聲波的有效傳輸。通過使用計算機程序精確控制超聲波換能器復雜的3D運動，研究人員能夠在墨水室內不同深度處創建各種不同的結構。這些結構具有各種尺寸和復雜的幾何形狀，包括多層蜂窩、分支血管網絡和類似于手或蜘蛛的復雜模型等物體。

接下來，研究人員想要確定他們的技術是否可以用于3D打印生物組織。他們將厚度不等（最大17毫米）的豬組織放在充滿墨水的室頂部。將換能器放置在上方，研究人員引導超聲波穿過組織并進入下方的腔室。他們成功地通過幾種不同類型的組織打印了各種不同的結構，包括豬肝臟和由多層（如皮膚、脂肪和肌肉）組成的豬組織模型。

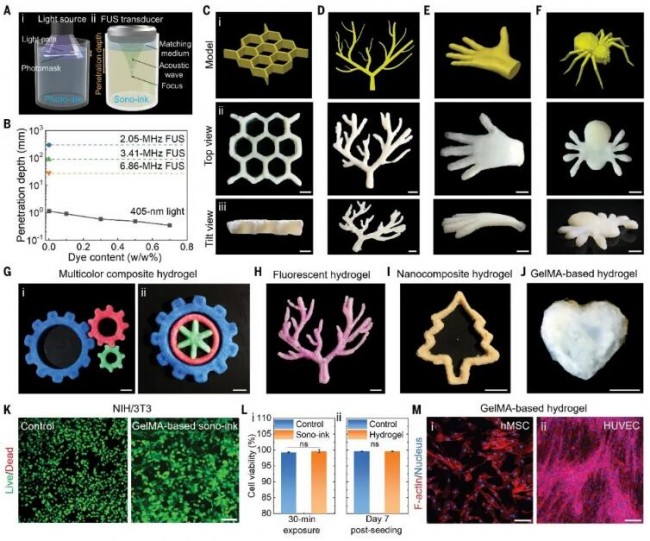

圖 3. DAVP 性能和材料通用性

 概念驗證

作為新技術的概念驗證，研究人員進行了三次測試。

第一項試驗是用墨水封閉山羊心臟的一個部分。當人患有非瓣膜性心房顫動時，心臟無法正常跳動，導致血液在器官內積聚。傳統的治療方法通常需要開胸手術來封閉左心房闌尾，以降低血栓和心臟病發作的風險。相反，研究人員使用導管將聲波墨水輸送到放置在打印室中的山羊心臟左心房附壁。然后，超聲探頭將聚焦超聲波穿過12毫米的組織，使油墨變硬，而不會損壞周圍的任何器官。這一過程完成后，油墨就安全地粘合到了心臟組織上，并且具有足夠的柔韌性，能夠承受模仿心臟跳動的運動。

接下來，研究人員測試了DVAP用于組織重建和再生的潛力。在用雞腿制作了一個骨缺損模型后，研究人員注入了聲波墨水，并通過10毫米的樣本皮膚和肌肉組織層使其硬化。由此產生的材料與骨骼結合得天衣無縫，而且不會對周圍的任何組織產生負面影響。

最后，研究人員表明DVAP也可用于治療藥物輸送。在他們的例子中，他們在墨水中添加了一種常見的化療藥物，并將其輸送到肝臟組織樣本中。他們使用探針將聲墨水硬化成水凝膠，緩慢釋放化療藥物并擴散到肝組織中。

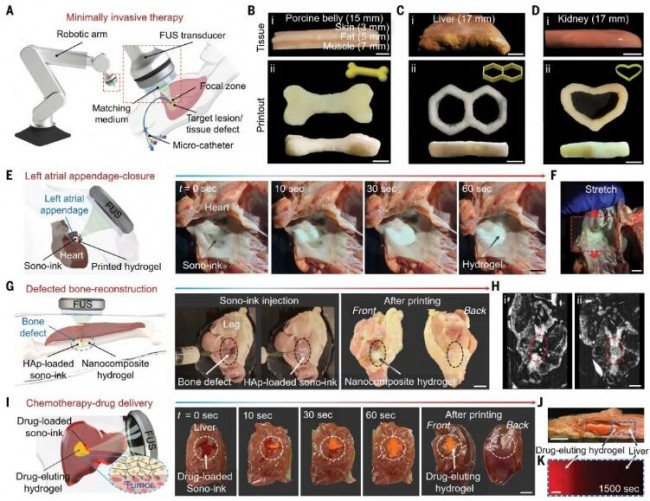

圖 4. DAVP 用于通過組織打印和微創治療進行概念驗證

 總結與展望未來

利用 FUS 波的深穿透能力、低聲流和粘彈性自增強聲墨的快速聲聚合，作者開發出了一種 DAVP 技術，它可以在沒有構建平臺的情況下，以高打印保真度和分辨率構建體積構造。熱響應自適應聲波吸收器的使用解決了 FUS 暴露時聲波流和深度穿透之間的矛盾。自增強聲墨和非線性聲波傳播共同增強了 FUS 焦點處的聲熱加熱，從而使材料快速、有選擇性地凝固為構建體素。基于熱累積的固化機制產生了毫米級的各向異性打印分辨率，通過優化 FUS 頻率和掃描速度的打印參數以及使用共焦雙傳感器配置，可進一步提高分辨率。FUS 波的深層穿透力使不透明（納米）復合材料的體積制造和厘米厚組織的打印成為可能，而最先進的光基打印技術則無法實現這一點。自增強聲墨設計可用于不同系統，極大地擴展了聲學打印技術的材料庫。
