加拿大麥吉爾大學李劍宇團隊：離子微凝膠3D打印韌性瞬態離子結器件
時間：2023-02-28 10:43 來源：未知 作者：admin 閱讀：次
3D IMP打印的離子結以聚丙烯酰胺（PAAm）網絡包裹瓊脂糖-PAAm雙層網絡微凝膠為結構基礎。為了形成p型和n型單元，作者在微凝膠中分別引入了擁有高電荷密度的聚陰離子硫酸軟骨素（CS）和聚陽離子殼聚糖季銨鹽（QC）。在離子結界面，熵和聚電解質施加的內部電場的共同作用推動離子耗盡層的形成。由此，離子結表現出類似于硅二極管的電流單項導通特性。
聚合物網絡的合理設計是瞬態離子器件的關鍵。因為瓊脂糖、CS和QC都是天然衍生的生物聚合物，它們可以在酶的作用下降解。對于PAAm網絡，作者采用聚乙二醇（PEGDA）作為的可水解交聯劑。由此，整個材料可以在保持4天的穩定運行后慢慢分解并降解，直至一周后干重減少91%。降解過程還可通過引入別的交聯劑（比如亞甲基雙丙烯酰胺）進行調節。

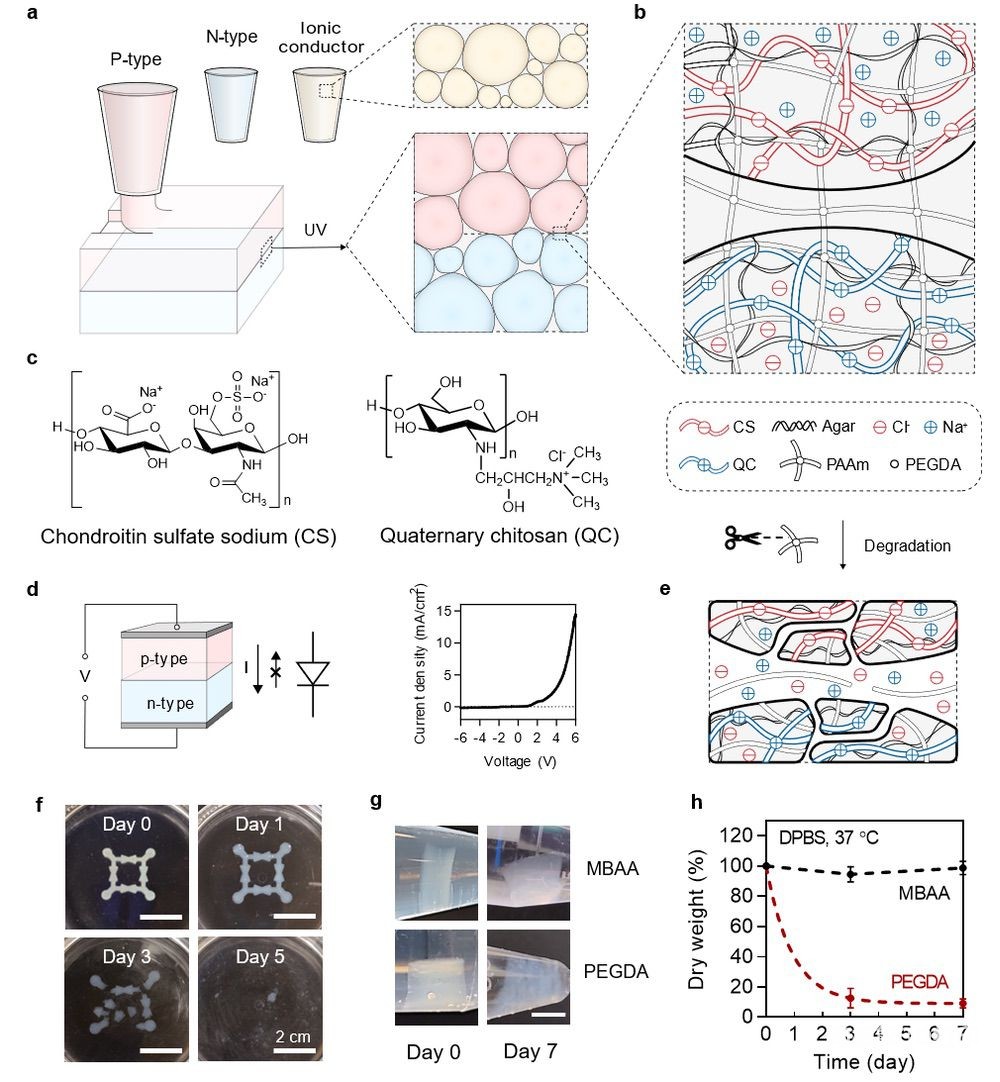

圖1：3D離子凝膠打印強韌并可降解的離子結
離子微凝膠為3D IMP方法提供了良好的打印性能。在靜態狀態下，離子微凝膠表現為固體。他們不僅會隨著剪切率的增加而粘度下降，還會在應變下屈服，保證了打印擠壓過程中的固-液轉換。此外，這種固-液轉換是快速并且可逆的。這樣的特性確保了材料在擠出后瞬間固化，從而支撐住所設計的形狀。3D IMP方法可以制造具有高形狀保真度的復雜結構，包括離子導體電路、離子二極管、微型大腦、椎間盤模型、金字塔、交替網格層和一個具有內部蜂巢結構的立方體。打印以400微米分辨率為基礎，并可以通過使用更小的噴嘴和優化的打印參數來隨時改進。

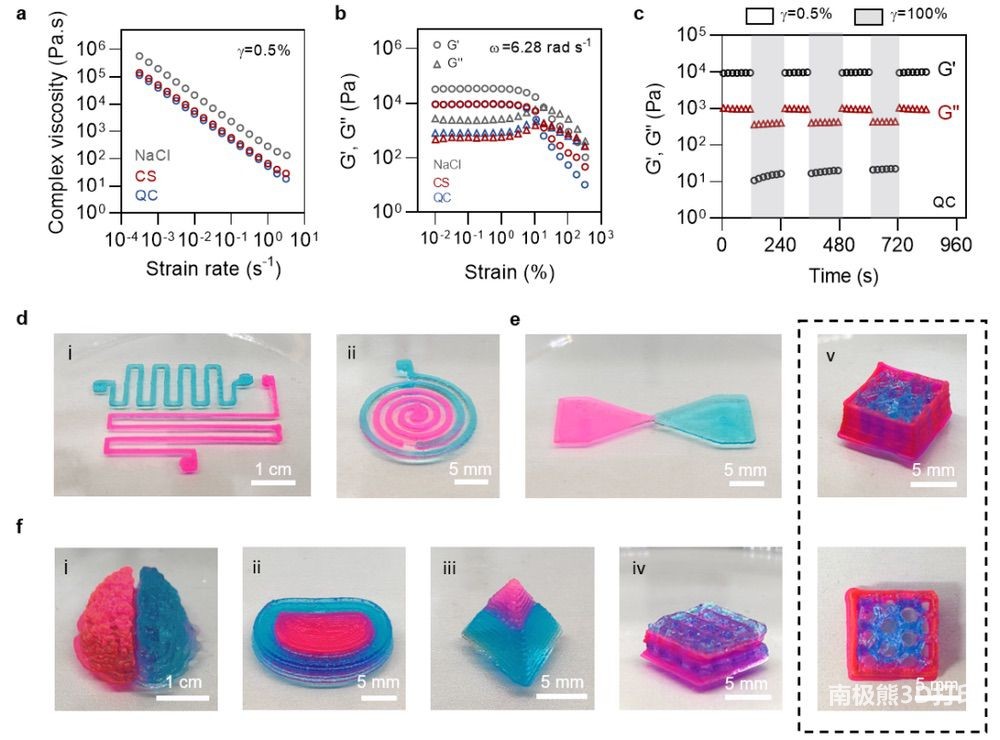

圖2：3D離子凝膠打印具備良好可打印性和以高保真度制造復雜結構的能力
用3D IMP方法打印的單個CS/QC離子結（離子二極管）表現出單向導電行為，并在±5 V的電位下展示出43的整流比，比先前工作中廣泛使用的PSS/PDAC二極管高9倍。研究發現，這種非對稱的電流特性源于帶相反電荷的水凝膠界面，而高度帶電的生物聚合物是該卓越的性能的關鍵。以此為基礎，通過提高聚電解質濃度，或減少凝膠厚度到1 mm，或減少伏安掃描速度到10 mV/s，CS/QC離子結的整流比可以進一步提升到123。
為了進一步研究離子結的整流機制，研究人員隨后對打印的離子二極管進行了交流阻抗測試。CS/QC在低頻時顯示出高阻抗和相位角，闡明了空間電荷區和離子雙電層（IDL）的形成。此外，當直流偏置電壓超過閾值電壓（2V）時，材料自身的和電解水產生的可動離子通過空間電荷區，使離子結從反向偏置切換到正向偏置狀態，表現為低頻的阻抗和相位角大幅降低。

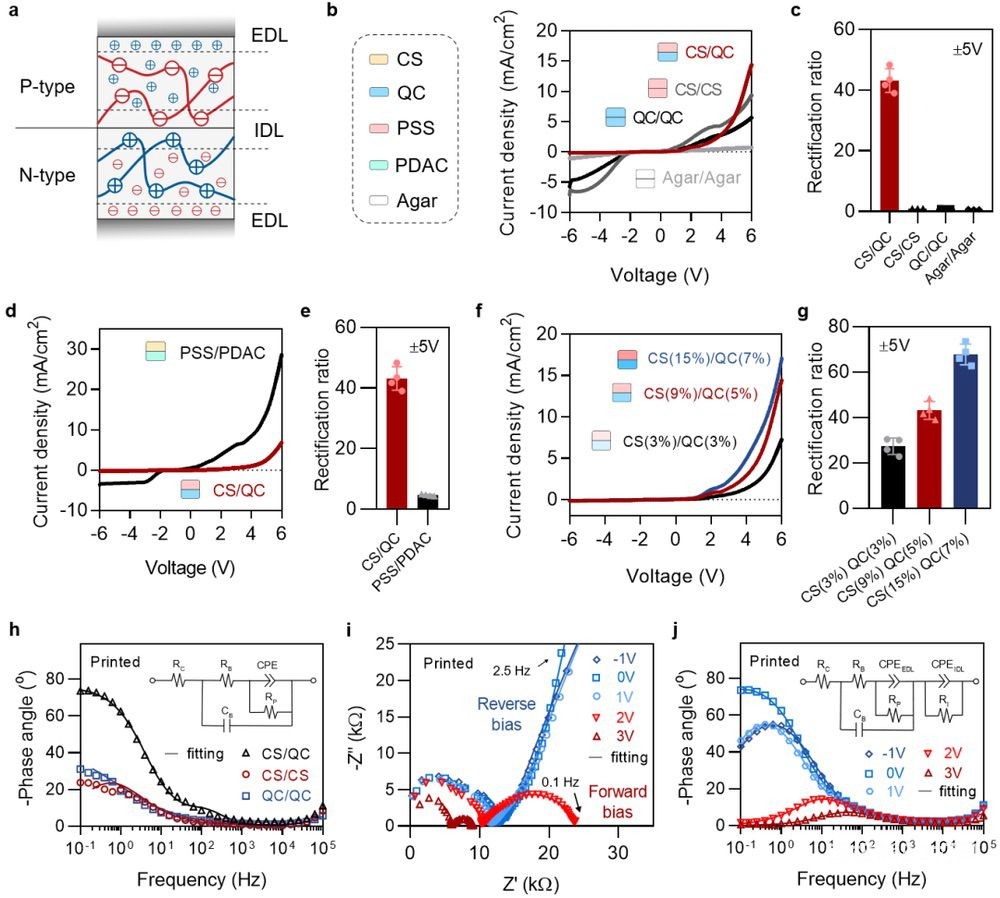

圖3：離子結優異的單向導電性
用3D IMP方法打印的離子結作為一個集成的可拉伸器件，可被拉伸到初始長度的20倍以上且不會分層。它們還擁有1204J/m2的斷裂韌性，遠遠超過了單層網絡水凝膠。這些結果強調了共價交聯的PAAm網絡和微凝膠的能量耗散之間的協同作用。
由于離子結是多層的，不同單元之間的粘合力對其性能很重要。值得注意的是，3D IMP打印的離子結顯示出579 J/m2的粘附能量，比傳統鑄造的雙層網絡離子結（144 J/m2）高3倍，比常用的單一網絡瓊脂糖離子結（6.5 J/m2）高90倍。增強的粘附性能歸因于相鄰層之間微凝膠的機械互鎖作用。離子結的優良機械性能保證了它們在實際應用中的可靠性。
圖4：打印的離子結擁有可拉伸，強韌，以及不同單元之間強粘合力的特性
研究人員隨后以3D IMP方法打印了多種具有兩個以上離子單元的離子裝置。離子雙極結型晶體管（BJT）由三個離子單元組合成的兩個離子結構成：一個n型凝膠作為基極，兩個p型凝膠作為發射極和集電極。它通過發射極-基極電壓（VEB）來調節集電極的電流（IC）。以此原理，作者展示了離子BJT的連續開關功能以及對方波和掃描伏安信號的調制的應用。
離子全波整流器由四個連接的離子結組成。當輸入交流信號時，四個離子結在正向和反向偏壓狀態之間兩兩一組同步轉換，從而輸出直流信號。離子結優異的性能使此離子整流器支持多種波形（正弦波和方波信號）和高帶寬（0.002 Hz - 1 Hz）。
最后展示的是一個離子觸摸板。作者利用3D IMP的高精度將離子導電微凝膠打印成了4x4的陣列作為感應點，并封裝在硅膠中。整個器件又小又薄（50 mm×50 mm×1.6 mm），并且柔軟到可以與手相貼合。觸摸傳感器是基于單電極模式下的摩擦納米發電機（TENG）。在手指接觸和分離時，機械能被轉化為電能，使得自身產生的電壓為觸摸板供電，同時可作為傳感器輸出信號。觸摸板通過清晰的峰值信號，可識別單點和多點觸摸。

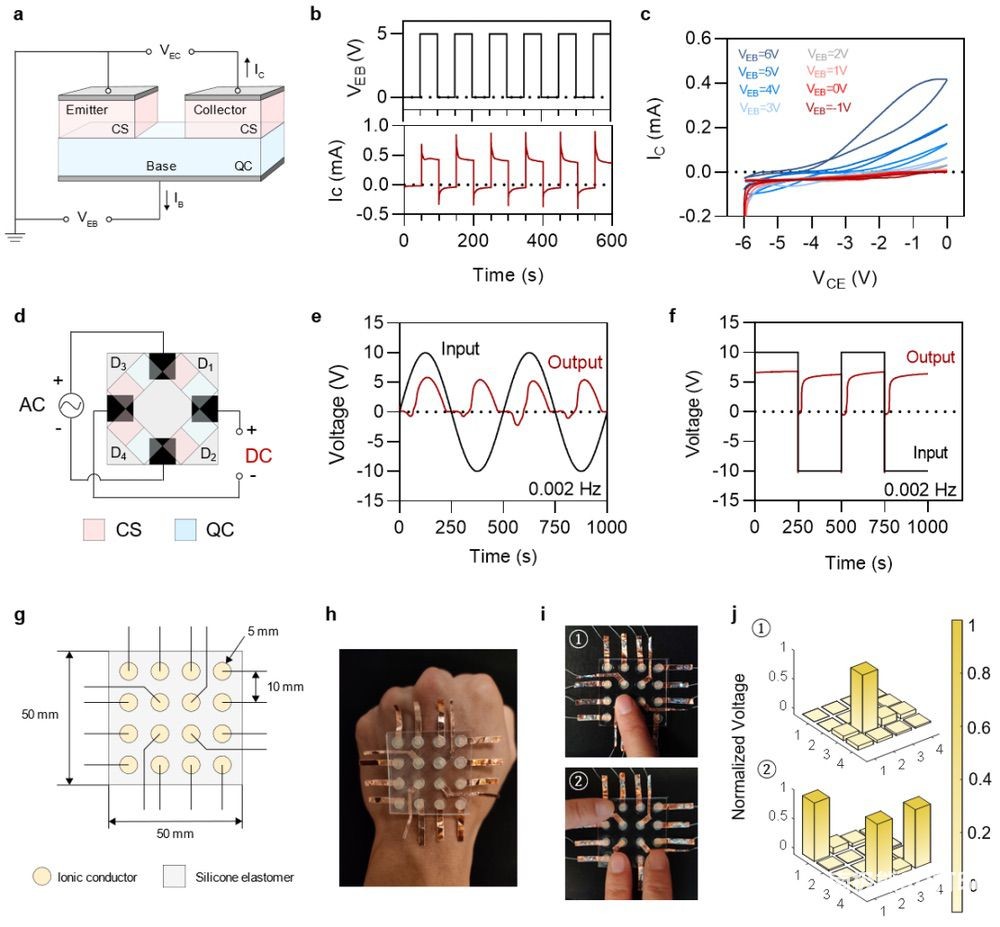

圖5：3D IMP制造離子器件的應用
小結：作者報導了韌性瞬態離子結的設計、3D打印及應用。離子微凝膠不僅展示出了出色的打印質量，還能增韌并促進不同離子單元之間的粘合，從而大幅提高機械性能。帶有高電荷密度的生物聚合物CS和QC為離子結提供了高整流比，并結合可水解交聯劑，使該裝置在一周之內降解。基于此高性能離子結，作者進一步展示了離子雙極結型晶體管、離子全波整流器和離子觸摸板。這項工作為設計和制造瞬態離子器件及其在可拉伸和可穿戴設備中的應用提供了新的可能性。
該研究進展以Tough Transient Ionic Junctions Printed with Ionic Microgels為題發表在Advanced Functional Materials, 并獲選封面文章。該工作的第一作者是麥吉爾大學機械系博士生霍然，通訊作者是麥吉爾大學加拿大研究講席教授李劍宇教授。
論文鏈接（開放獲取）：
https://onlinelibrary.wiley.com/doi/10.1002/adfm.202213677
