Cura第一層設置：初始層簡單解釋
Cura具有一系列專門針對3D打印特定區(qū)域的設置。這些設置包括但不限于速度、支持和流量設置。通過這些調整，您可以調整切片機以獲得最佳的最終打印效果。為了獲得出色的打印效果，布局良好的第一層是關鍵，因為它可以大大降低后續(xù)層出錯的可能性。如果第一層出現(xiàn)問題，則很可能會影響其余的打印效果。在本文中，我們將介紹Cura的初始層設置。我們將介紹第一層基礎知識，并為您提供一些初始層設置值的建議。
UltiMaker Cura：功能豐富

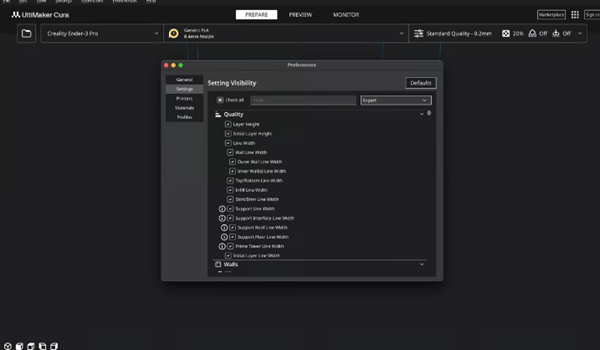

圖1：UltiMaker Cura具有如此多的設置，以至于它有一個“切換設置可見性”菜單（來源：Myles Vendel via All3DP）
3D打印中的初始層構成了整個模型的基礎，有助于確保模型牢固地固定在打印機床上。第一層的主要功能是正確粘附在構建表面上。如果模型的第一層沒有正確粘附在床上，其余的打印可能不會順利進行。UltiMaker Cura有50多種不同的設置，這些設置與初始層有關，可控制構建板粘合、支撐和風扇速度，直至單個壁線的厚度。每種設置都會根據(jù)3D打印機型號和材料具有不同的最佳值。
例如，與配備DiamondBack噴嘴和加熱床的3D打印機相比，配備黃銅噴嘴且無加熱床的3D打印機需要的打印速度較慢且冷卻較少。還要注意的是，這些設置應與其他設置一起使用，以確保第一層的清晰度，例如選擇正確的溫度。
高度和寬度

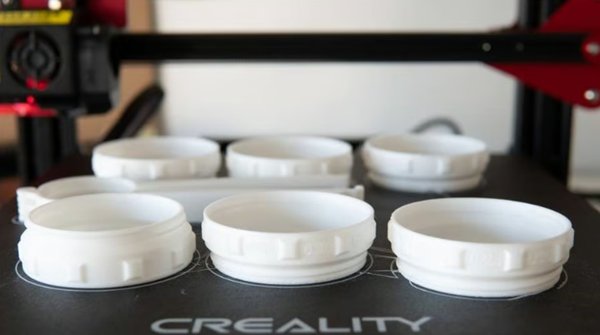

圖2：初始層高度過低等因素可能會導致大象腳現(xiàn)象（來源：jacksknight via Reddit）
這兩個設置控制初始層的“擠壓”。對于獲得良好的第一層，這兩個設置同樣重要。
初始層的高度決定了它與打印床的粘合程度。較低的值可以提高粘合性，但也可能導致層變得太扁。因此，它可能不夠堅固，無法承受打印件剩余部分的后續(xù)重量。這會導致通常所說的大象腳。如果打印床沒有正確調平，還可能導致噴嘴堵塞。
初始層高略高于打印件其余部分可以提供更好的附著力，并有助于保持打印件的預期尺寸。較高的初始層高還可以確保床面平整中的任何不規(guī)則之處都得到均勻處理，并且通過刮擦損壞打印板的可能性較低。
不同的材料可能還需要噴嘴與床之間的距離不同。有些打印機會在自動Z調平過程中考慮到這一點，但如果沒有，PETG等細絲可能需要稍微增加初始層高，以防止噴嘴粘在非常粘的塑料上。
初始層寬度也很重要，因為它控制第一層從噴嘴流出的材料量。初始層寬度越大意味著從噴嘴流出的材料越多，有助于確保材料均勻地粘在床上。因此，所有初始層線都應該很好地粘在一起。
對抗大象的腳
UltiMaker Cura添加了新功能，以幫助對抗令人煩躁、破壞打印的大象腳。通過降低初始層外壁流量、初始層內壁流量和初始層底部流量設置的值，可以減輕大象腳的凸起。
概括
初始層高：考慮到前面討論的增加或減少的原因，您可以將其保持在打印機噴嘴直徑的45-75%。（對于0.2毫米的層高，一個好的中間值也是0.2毫米。）
初始層寬：對于0.4毫米噴嘴上的0.2毫米層高，將此值設置為100%，寬度為0.3毫米，高度為0.2毫米。這是FDM 3D打印機的默認“草稿”設置。
速度
圖3：放慢速度以提高準確度（來源：Myles Vendel通過All3DP；模型：3DxUnlimited通過Printables）
打印層的速度應使擠出的材料充分冷卻，同時還應有足夠的時間在構建表面上鋪開。材料應均勻鋪放并正確粘在床上。如果速度設置得太高，這兩件事都會有風險，您還可能會遇到擠出不足的情況。
與初始層高類似，不同的細絲在不同的速度范圍內效果最佳。PLA和ABS等細絲對速度不太敏感，因此打印速度比PETG等材料快得多，而PETG往往在較慢的速度下打印得更順暢。
噴嘴在此期間的移動速度也很重要。如果您的模型中有多個部分，并且噴嘴在初始層必須移動很多，則保持移動速度較慢會有所幫助。這有助于保持第一層平穩(wěn)，因為不會出現(xiàn)突然的抖動。否則，某些部分的邊緣可能會很容易從床上脫落。
概括
初始層速度：應在20至30毫米/秒之間。
初始層行進速度：初始層為80-100 mm/s^2，在速度和質量之間實現(xiàn)了完美平衡。
溫度

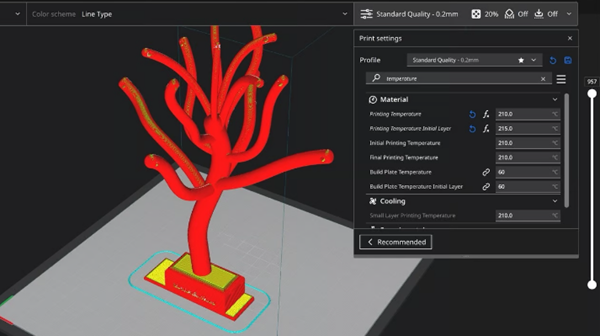

圖4：再多一點熱量就能產生很大的效果（來源：Myles Vendel via All3DP；模型：3DxUnlimited via Printables）
初始層的正確溫度對于其成功至關重要。這些設置側重于噴嘴和床。讓我們逐一看看它們。
初始層溫度很重要，因為它控制塑料從噴嘴流出的程度。較高的噴嘴溫度意味著細絲將充分熔化（降低粘度使其流動得更好）。另一方面，較低的溫度可能導致第一層擠出不足。因此，略高的溫度可確保第一層的材料平穩(wěn)均勻地流動。
初始床溫控制前幾層的床溫。PLA不需要加熱床，因為它對溫差反應不大。但是，ABS和PETG需要加熱床。ABS和PETG當然也需要比PLA更高的噴嘴溫度。
初始層的床溫越高，環(huán)境就越溫暖，材料就不會受到熱沖擊。這可以提高第一層的質量，還可以避免任何翹曲或卷曲問題。
例如，如果使用PLA進行打印，溫度的良好起點可能是噴嘴溫度為210°C，床面溫度為60°C（盡管它們可能分別在180-220°C和20-60°C之間）。在這種情況下，第一層噴嘴溫度在215-220°C之間可能是有利的，床面溫度在50-60°C之間可能是有利的。有關更具體的指導，請查看我們關于最佳打印溫度的文章。
概括
打印溫度初始層：最好將其設置為比打印其余部分高5-10°C。
構建板溫度初始層：根據(jù)材料和打印機的限制，您可以將該值保持在50°C至110°C之間。
扇面與花紋

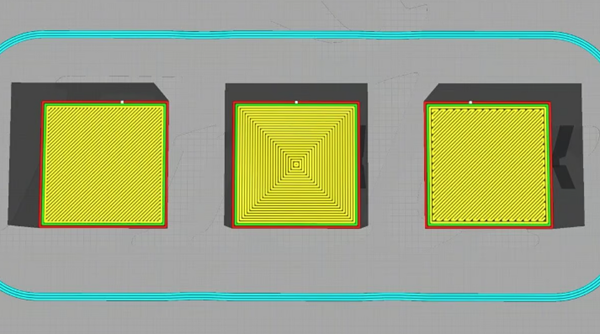

圖5：初始層圖案（從左到右）：直線、同心、之字形（來源：Myles Vendel通過All3DP；模型：ItsMaxify通過Printables）
當您鋪設第一層時，您需要確保它適當冷卻。我們知道較高的打印溫度有助于獲得均勻的材料流動。但是，如果我們用風扇突然冷卻這種塑料，則會導致材料冷卻不均勻。這會導致第一層的某些部分很熱，而某些部分很冷。因此，為了確保第一層有足夠的時間冷卻并正確鋪設，您應該在鋪設第一層時關閉風扇。
Cura還提供了更改初始層圖案的選項。您可以選擇線、同心或鋸齒形圖案。此設置會更改第一層上的細絲線的方向，這可能會對零件強度產生輕微影響，并改變3D打印底面的外觀。
概括
初始風扇速度：將初始層設置為0%，以最大限度地提高構建板粘附力。
底部圖案初始層：線條、曲折或同心；確保選擇最適合您的3D打印的選項。
構建板附著力
圖6：對于與床接觸較少的較高部件，帽檐非常有用（來源：Myles Vendel via All3DP；模型：sunshinemakes via Printables）
眾所周知，ABS和PETG等細絲比PLA更難粘附到打印底板上。幸運的是，以下設置確實可以改善第一層的粘附性，并且每種設置的工作方式不同，有助于獲得良好的第一層：
裙邊是噴嘴在開始實際模型之前打印的周邊。裙邊不與模型相連，其功能是啟動噴嘴。這有助于確保材料在其余打印過程中均勻流動。
帽檐與裙子類似，但與模型接觸。它有效地增加了第一層的表面積。這有助于使表面積較小的打印件更好地粘在床上。
筏板本質上是模型下方的一層。噴嘴首先打印筏板，然后將模型打印在筏板上。這有助于較小部件的粘合。但是，打印筏板很耗時，而且會浪費大量材料。換句話說，只有在必要時才應該使用一個。
第一層支撐設置

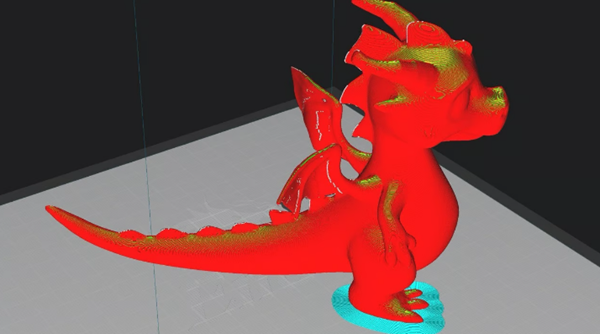

圖7：您甚至可以為支撐物添加帽檐！（來源：Myles Vendel via All3DP；模型：3DxUnlimited via Printables）
由于對象第一層的設置數(shù)量，通常很容易忽略另一個重要打印部件第一層的幾個可用選項：支撐。
UltiMaker Cura為標準支撐和樹形支撐提供了多種設置，以改善支撐的粘合性和質量。畢竟，如果支撐失效，3D打印就會失敗。
最小支撐地板面積：此選項允許您設置構建板上樹支撐的“樹干”或主枝的最小面積。主枝的最小面積越大意味著使用的材料越多，但樹的整體強度也越高。
支撐地板厚度：通過此設置，您可以指定樹支撐下方地板的厚度（以毫米為單位）。設置為“0”可在底部設置空心樹支撐。
啟用支撐邊緣：選中此框將為標準支撐和樹支撐創(chuàng)建邊緣，從而增加支撐與床的附著力。此邊緣的寬度可以通過設置支撐邊緣寬度中的測量寬度或線數(shù)來設置。
編譯整理：ALL3DP
(責任編輯：admin)
3D打印太陽能塔或將成為月
如何干燥3D打印耗材：PLA
什么是G代碼？
關于3D打印中氧化鋯相關知
一文了解3D打印水凝膠
6種從床上去除3D
2023年最佳免費3D
FDM耗材PLA與ABS
誰才是最好的模型
10種最常用的FDM
