整個圖形的外圈輪廓是不能修改的了，尺寸是由主板限制的，邊框看起來還是很有科技感的，暫且不動它，中間的Logo肯定是要修改的了，首先建立一個草繪，將中間的Logo給移除掉。

成功移除原來的Logo

接下來就是比較麻煩的一步了，由于ProE和PS等軟件之間的聯系并不是非常緊密，PS里面的圖不能直接導入到ProE里面，筆者在網上到處找方法都沒有找到，如果大家有什么比較好的方法可以將位圖或者矢量圖導入工程里歡迎在下方留言。

言歸正傳，在這里筆者就簡單的根據ZOL的原圖畫出來一個草繪，看起來我在學校里學到的東西還沒有完全忘掉，這不就用上了么，哈哈哈

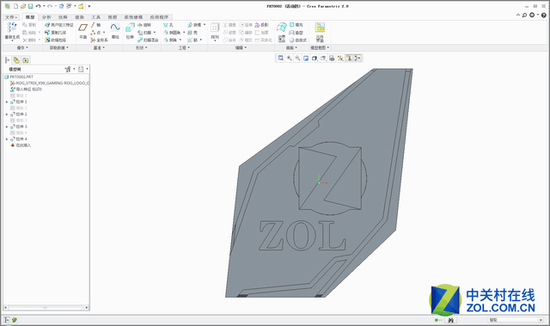

畫好之后的效果

在這個視角下看上去這就是一個簡單的平面圖的樣子，不過經過拉伸變換之后，就可以將它變?yōu)榱Ⅲw模型。

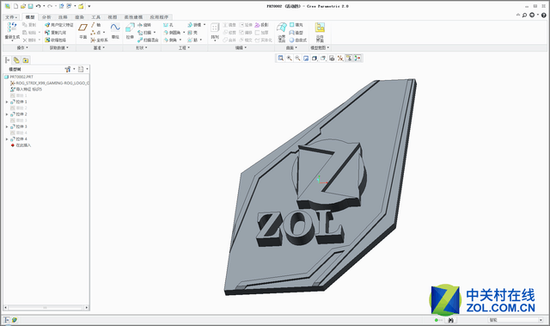

立體模型

從這個角度看過去是不是就更加清晰了，同樣的方式我們完成了另外兩個部分的建模。

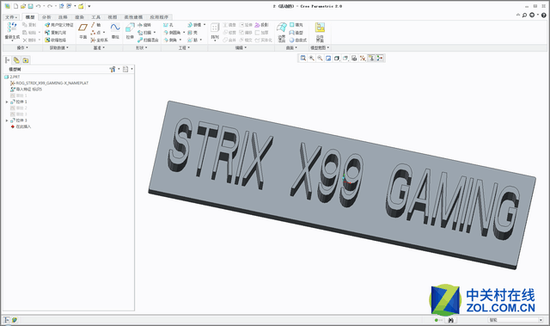

I/O區

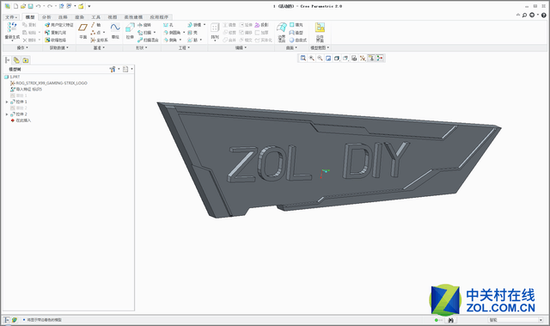

中部

到這里我們已經將模型建立完成了，下一步就是打印了，詢問了打印部門的同事之后，得知需保存為stl格式，剩下的事情就交給他了。
