評測弘瑞Z400 3D打印機：新設計+堆料=更大更專業
時間：2018-08-22 08:19 來源：中產村在線 作者：中國3D打印網 閱讀：次
從MR300開始，弘瑞3D打印機開始朝專業和精工兩個方向進行產品迭代，Z300和Z500在過去的兩年里成為市場FDM技術打印機的兩款代表產品，在成型尺寸、穩定性和易用性方面表現出眾。如今，弘瑞針對旗下Z系列打印機進行了全新升級，增加了新型號Z400，從軟件到硬件，從外觀視覺到結構用料，都與之前的Z系列3D打印機有較多的升級改善，目前預售價29800元，對于一款準專業級定位的FDM 3D打印機，具有一定的性價比。
01全新設計 大無所限
我們通過近一個月時間的試用、體驗和測試，我們來詳細了解一下這款弘瑞最新的Z400 3D打印機的性能和用途。
●全新設計 大無所限
弘瑞Z400準專業級3D打印機外觀上與過去完全不同，灰白配色，全金屬外殼；上層是打印倉，下層是儲物倉。打印平臺明顯面積更大，最大成型尺寸也提升至330x310x400mm。大幅面3D打印，能夠實現更大體積或更多數量的模型一次成型。
落地式機柜的搬運或移動是個問題。弘瑞Z400的設計與辦公室常見的A3復印機類似，在底部裝了四個萬向輪。不同在于3D打印機工作時內部組件在不停移動，打印時要保持機身穩固，而在搬運時又要方便移動，因此這一組用了機械支撐專用的萬向輪，可以調節支撐高度。打印前降下支撐，就變成了機柜的四個支腳；移動時升起支撐，滑輪自由滑動能夠輕松推走。
操控全新升級，采用7英寸的大尺寸彩色液晶觸摸屏，操作界面經過全新設計，可預覽模型和查看打印過程動態，開啟全新視界。后文我們再詳細介紹弘瑞Z400 的操控界面。
尺寸越大的3D打印機，保障打印穩定性是越難的課題。弘瑞Z400的打印主體框架采用全新設計，X軸、Y軸均用日本NSK定制的金屬導軌取代常見的光軸，大大減少抖動，提升X軸和Y軸運動的穩定性和一致性。Z軸在絲杠兩側同樣增加了兩條金屬導軌，使打印平臺運動更穩定。打印平臺托架為合金材質CNC加工，承托性和穩定性更好，保證在各個位置打印性能的一致。
硬件配置上，弘瑞Z400采用最新的自研主控板，板載4GB閃存、512MB內存和高性能三核處理器，快速響應指令，高效處理數據。過去內部有一些3D打印的零部件，現在全部替換為機加工零件，打印倉更整潔規范。
打印輔助功能方面，在料管內增加了線材檢測傳感器，當材料用盡或出現斷料時自動暫停并告警，方便人工干預繼續打印進程。打印機內置鋰電池，同時打印平臺采用斷電自鎖緊設計，當外部供電意外中斷時仍然可以打印完整的一層，并在恢復供電后從中斷處繼續打印，也就是“斷電續打”功能。
02大屏觸控 全新視界
●大屏觸控 全新視界
弘瑞Z400 大幅面3D打印機采用7英寸彩色液晶觸摸屏，并啟用全新的操作界面。大屏觸控，操作靈活，提升人機交互體驗，提高設置和打印的效率。
操作界面分為四屏，首屏顯示打印頭溫度、平臺溫度、散熱風扇轉速，以及打印過程中正在打印的模型會在這里顯示預覽效果。在這里點觸對應圖標還可以設置打印頭溫度、平臺溫度和風扇轉速，提前將設備預熱到準備打印的狀態。另外，點擊打印頭溫度圖標，還可以在相應溫度下執行一鍵進料、一鍵退料的操作。
“調整”界面可手動控制打印頭移動和位置，以及校準Z軸零點位置。手工設置打印平臺調平的功能也在這里；后續Z400還會增加“自動調平”功能，我們推測將會是升級款的Z400+型號，進一步減少打印過程中人工干預的工作量。
“打印”界面可以瀏覽打印機閃存中存儲的文件或U盤、Micro SD卡中的文件；使用弘瑞切片軟件處理的文件將能夠查看縮略圖。當然打印啟動、暫停、停止等操作也在這個界面中完成。
“設置”界面則可以設置打印機的參數，包括斷料檢測、倉門打開告警、溫度告警、打印越界告警等異常檢測選項，以及設置操作界面的時間和語言。另外固件自動檢測升級的功能也在這里，打印機聯網時點觸可以自動檢測固件版本并升級到最新版，簡化操作，使設備保持最新的性能和底層參數設置。
快速設置時區、語言 支持在線自動升級打印機固件
這里就要提到弘瑞Z400新增的貼心功能——語音提示，從打印開始到結束的過程中，打印機發出語音提示關鍵動作啟動或異常狀況告警。給操作者更明確的信息以便掌握打印進程，快速排除故障保證打印成功率。
使用一個月以來的感受，更大尺寸的彩色觸控屏用起來直觀、操作快捷。信息豐富，結合語音提示清晰地掌握3D打印機的狀態和打印進展。唯一不足之處是屏幕豎直且不可調節角度，操作時需要彎下腰來使用半蹲姿勢，仍然還有優化的空間。
03豐富連接 靈活打印
●豐富連接 靈活打印
弘瑞Z400支持多種連接方式和打印方式，便于隨時隨地監控和管理打印過程。標配了主機USB接口、U盤USB接口、MicroSD卡插槽和以太網口，另外還有無線網絡單元支持無線連接。
在PC或筆記本電腦上安裝弘瑞3D打印專用軟件，通過USB線連接Z400就可以直接導入模型、切片打印。當然使用有線局域網連接也是可以的，同樣支持網絡打印。
而無線打印則大大方便了筆記本電腦或手機控制打印過程。筆記本電腦無線打印不再受到線纜的約束，在無線局域網覆蓋的辦公區內都可以靈活操作。
弘瑞Z400還貼心地增加了手機微信打印功能，前提是弘瑞Z400通過無線/有線接入互聯網。手機微信掃描屏幕二維碼，在微信服務號“弘瑞3D打印機”中注冊這臺弘瑞Z400 3D打印機。
進入“遠程控制”界面，操作界面和弘瑞Z400觸摸屏相似，分為首頁、調整、打印和設置，不同之處在于多了“查看”頁面——弘瑞Z400內置攝像頭，又支持網絡連接，在PC、筆記本電腦、手機等多種終端上都可以監控打印進程，使打印過程始終處于可控狀態下，提升打印成功率。
支持傳統的U盤打印，插入U盤，在弘瑞Z400 3D打印機上就可以瀏覽切片文件、執行打印。
新一代3D打印機弘瑞Z400支持多種連接方式和打印方式，更有微信遠程監控與打印控制功能。傳統的脫機打印之外，PC、筆記本電腦、手機、平板電腦都能方便地監控和操作，給使用者帶來方便，尤其是一人管理多臺3D打印機的情況。
04專用軟件 多樣支撐
●專用軟件 多樣支撐
弘瑞的3D打印專用切片軟件，我們過去寫過一些相關的文章。功能豐富，簡單好用，適配弘瑞旗下除了Z400之外，還有Z300、Z500、X500、H1、MR300等多款3D打印機。
這里重點寫一寫特色功能。一是模型切割，支持X軸/Y軸/Z軸方向切分，也支持自由切分，手動調整平面的角度和位置，將模型切割分開成兩個部分。復雜模型或鏤空、懸空結構較多的模型，切分之后打印效果更好。
二是多種支撐結構。切片設置中可選擇網格、線、面、樹、柱五種不同的支撐結構，支撐的密度從高到低；另外還支持手動添加支撐，為角度或結構特殊的模型手工設置支撐位置，提升打印效果。在結構簡單、懸空面積較小的情況下使用網格支撐，一定的支撐打印量得到最佳的支撐效果；相反結構復雜、懸空面積大的情況下使用樹或柱狀支撐，減少支撐打印量，同時保證一定的支撐效果。
這里提醒大家，模型3D打印的支撐結構除了決定打印成敗之外，很大程度上還影響耗材用量和打印時間。使用弘瑞專用切片軟件的好處就是靈活選擇幾種支撐，對比效果、用時等因素，獲得理想的打印方案。
三是實時視頻，內置監控攝像頭的機型接入網絡之后，在弘瑞專用切片軟件中可以打開“實時視頻”模塊，監控打印過程。而對于Z400一類的高端機型來說，更集遠程監控和操作為一體，確保打印過程可控。
最后，弘瑞專用切片軟件的“切片設置”菜單中有豐富的參數，可調節打印過程中的細節。“基本設置”區域決定基本的打印效果，可自行調節；高級設置和回抽設置參數則影響模型底層、頂層、表面、拉絲等細節，建議咨詢弘瑞技術支持工程師，獲得特殊的參數設置方案。這里也提一下，弘瑞品牌對售出的每一臺3D打印機都是終身提供技術支持的喲。
弘瑞的這款切片軟件，用下來感受是使用很簡單，而且有很多豐富的功能可提升打印效果。和弘瑞Z400高階的專業級3D打印機配合使用，更好地發揮FDM 3D打印技術的特長。
05效率測試 性能提升
●效率測試 性能提升
3D打印過程分為切片、預熱和打印過程，我們仍然按照這個順序來考量弘瑞Z400的打印效率。
基礎幾何模型放大之后切片統計切片時間如上圖，單位以秒計算。與我們測試過的FDM 3D打印機相比，弘瑞Z400的新切片軟件切片效率在中等偏上，處理基礎幾何模型非常快。而測試中遇到的問題是切片尺寸較大、支撐結構較多的模型時，效率有明顯下降；弘瑞Z400的切片軟件切片效率應該還有提升空間。
預熱從室溫將擠出頭加熱到210攝氏度的打印溫度，用時1分58秒。相比弘瑞過去的機型效率大大提升，在同類FDM 3D打印機中也是比較快的。盡管相比打印用時，預熱時間并不長，但是由于每次打印都要經歷預熱，還是不能忽略這個過程。弘瑞Z400在預熱效率上優化明顯。
最后是打印基礎幾何模型。弘瑞Z400的打印效率相比前代機型也有明顯提升，打印速度在FDM 3D打印機中屬于中等偏上的水平。不過考慮到成型尺寸達到330x310x400mm，大幅面打印樣件也需要十幾個到幾十個小時。下一頁文章結合分層精度實測，我們再為讀者推薦折中的打印參數配置。
相比前代機型，弘瑞Z400的工作效率明顯提升；速度更快、穩定性好，這應該歸功于高配置硬件、自主研發的全新主控板和扎實機身框架用料的功勞。
06分層精度 百倍放大
●分層精度 百倍放大
使用佳能“百威”鏡頭拍攝400/300/200/100微米層厚參數下3D打印的立方體樣塊，放大觀察局部的層紋細節如下。
400微米層厚樣塊層紋明顯，肉眼可見，但紋路規整均勻，表面一致性好，極少有坑洼或凹凸。在相對比較粗糙的400微米層厚精度下，弘瑞Z400打印效果也不錯。
300微米層厚樣塊也仍然平整均勻，層紋更細密一些不過仍然肉眼可見。打印效果與400微米基本一致，不同之處在于層紋更細密。
200微米樣塊層紋非常細密，仍然均勻平整，層紋對齊整齊且筆直，少有彎曲或粗細不一樣的情況存在。效果已經很不錯了。
100微米樣塊表面側壁已經非常平整，肉眼仔細觀察才能看出層紋，在百威鏡頭的細節表現之下，能看到均勻平整，打印效果出色。
綜合考慮弘瑞Z400較大的成型體積、平均的打印效率以及層厚測試結果，日常建議使用200微米、300微米兩個層厚打印；時間緊急，并且打印之后還打磨處理表面的話可以用400微米層厚，用時大大縮短。打印很精細的小件，才推薦設置100微米層厚。
07基礎模型 成型能力
●基礎模型 成型能力
先看弘瑞Z400對基礎成型能力測試樣件的3D打印效果。XY軸一致性測試，四面薄壁之中三面打印接近完美，包括薄壁接縫處仍然均勻，無多余或缺少的擠出結構；一面出現了擠出不均勻導致的糙面，效果遜于另外三個立面。目前這種情況的原因還不清楚。
Z軸穩定性測試，直立方柱打印效果出色。四壁筆直均勻，表面無凹凸；接縫處也比較均勻一致；從底部至較高處仍然保持較好的打印效果，顯示Z軸穩定性出色，尤其是較大的打印尺寸，一致性好。
跨橋結構測試，在沒有任何支撐的情況下打印跨橋效果良好，懸空部分有輕微垂絲，無明顯拉絲或懸垂，跨橋頂部平整。對于FDM 技術而言，跨橋結構打印一直是個難點。
懸空斜面測試，同樣在沒支撐的情況下，打印30度、45度、60度斜面效果都不錯。70度斜面頂面平整清晰，底面出現少許凹凸和層紋。總體而言打印效果不錯。
弘瑞Z400打印基礎模型效果均為良好或出色，基礎成型能力好。它的零部件用料和加工工藝，X/Y軸導軌設計，Z軸絲杠+導軌設計以及最新的Flow擠出頭，是在較大成型尺寸的基礎上保證較高成型質量的主要原因。
08打印套件 多種形狀
●打印套件 多種形狀
再看弘瑞Z400打印八個一組的成套樣件效果。正向和鏤空字母打印清晰明確，鏤空的空白部分邊界清晰，打印效果良好。
多孔樣件的六邊形孔清晰地塑造出形狀，小孔和長條鏤空部分均能清晰還原。孔內有更細微的結構，也比較準確地打印出來。
螺旋樣件打印完全沒有問題。從外到內的螺旋結構均勻地還原，顯示X軸和Y軸配合運動一致性良好。
跨橋樣件打印效果良好，而且由于橫跨幅度小，沒有出現懸垂的情況。對于小幅度的跨橋懸空結構，弘瑞Z400塑形還是沒問題的。
利刃樣件打印效果良好，X軸、Y軸方向不同厚度的利刃準確地打印出來。
正向和負向圓錐樣件，從小到大的圓錐形狀都能完整還原；負向圓錐表現出色，正向圓錐不足在于有毛刺，懷疑與回抽速率有關系。
波紋樣件打印效果不錯，曲形和按鈕的形狀都完整還原，叫細的連接部位仍然牢固，不足之處在于樣件中間部分有少許毛刺存在。
裂縫樣件良好地還原不規則的形狀，并且兩側的凸起和凹陷一一對應，打印效果良好。
綜合來看弘瑞Z400較好地打印出整套樣件，對不同的形狀、結構塑造能力出色。在一些細小結構上打印會出現少許毛刺，這是美中不足的存在，可能增加后期處理時的打磨量。
09支撐效果 輕松拆除
●支撐效果 輕松拆除
最后看弘瑞Z400打印恐龍頭骨，支撐效果和拆除支撐的難易度。支撐效果出色，恐龍頭骨內部孔腔、口部和牙齒都比較完整地填充了支撐，僅有牙齒部位幾個節點因缺少支撐而出現一些變形。
在支撐的幫助下，恐龍頭骨打印效果良好，牙齒結構比較完整。在默認的設置下，拆除支撐也比較容易。與底墊接觸的支撐，徒手拆除并不費力。細小孔腔中的支撐使用包裝附帶的斜口鉗稍加修剪，也比較容易剝離。
支撐結構基本比較容易去除，模型本體幾乎沒有殘留，恐龍頭骨保持了打印剛完成時的形狀。綜合來看支撐效果良好，拆除也是比較容易的。
評測總結：準確地來說，弘瑞Z400 準專業級3D打印機應該是弘瑞對上一代Z系列產品全新升級后的新增型號，采用全新的設計語言，在硬件結構上堆料的傾向非常明顯，定位要求更大的成型尺寸和更加穩定的打印質量的用戶。從軟件到硬件，配置提升，性能大幅度優化，操控更便捷，又融合了斷電續打、語音提示、大屏觸控、斷料檢測、遠程監控等諸多人性化設計。結合其售價、大幅面應用等特點，給設計師、機械工程師、影視動漫周邊創作者、加工制造企業等專業應用者帶來更好的3D打印體驗。同時作為弘瑞新一代產品代表的Z400 3D打印機，在一些人機交互體驗方面也還有一定的優化空間，我們也期待弘瑞Z400 Plus型號的早日面世。
優點：
1，成型尺寸大，大幅面3D打印
2，斷料檢測、斷電續打、語音提示的人性化設計
3，用料扎實，主板性能大幅提升，更穩定
4，靈活多樣化的操控方式，且支持微信遠程監控
5，豐富的支撐選項
6，聯網自動升級固件
不足：
1，觸摸屏齊胸高且角度不可調
2，操控界面常用功能不集中
3，不可查看網絡狀態詳情
4，斷料檢測傳感器位于進料管內，進料管長導致偶爾卡住耗材絲
5，有線網口連線之后，前門無法關閉
01全新設計 大無所限
我們通過近一個月時間的試用、體驗和測試，我們來詳細了解一下這款弘瑞最新的Z400 3D打印機的性能和用途。
大無所限 弘瑞Z400大幅面3D打印機評測
●全新設計 大無所限

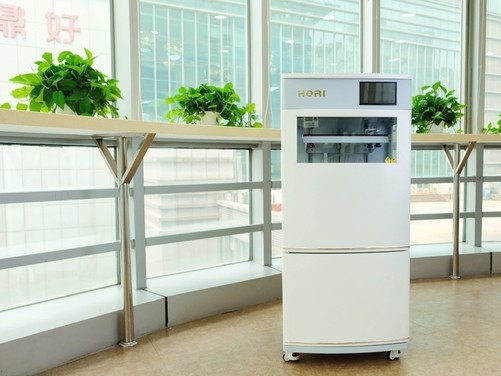

弘瑞Z400準專業級3D打印機外觀上與過去完全不同，灰白配色，全金屬外殼；上層是打印倉，下層是儲物倉。打印平臺明顯面積更大，最大成型尺寸也提升至330x310x400mm。大幅面3D打印，能夠實現更大體積或更多數量的模型一次成型。

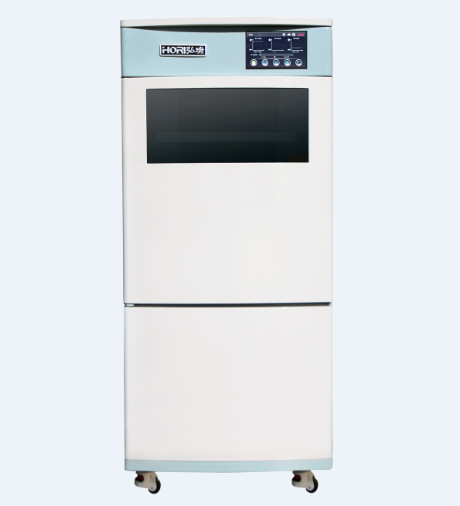

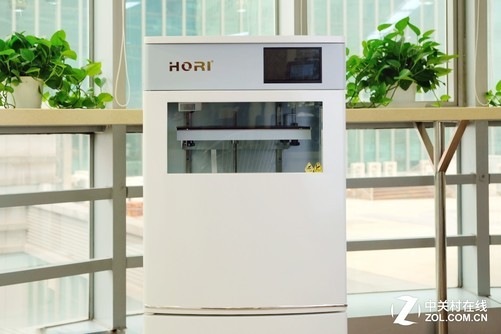

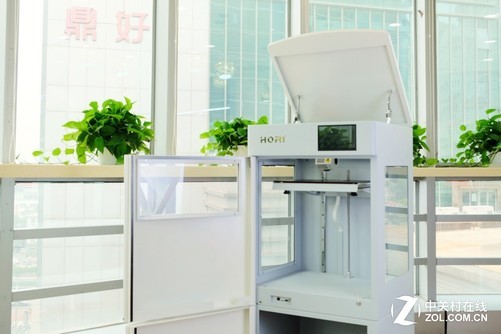

弘瑞Z400 大幅面3D打印機 打印倉
弘瑞Z400 打印倉前門和頂蓋可打開

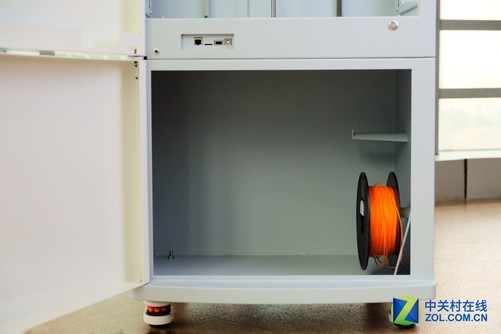

弘瑞Z400 下方儲物倉同時也是進料倉

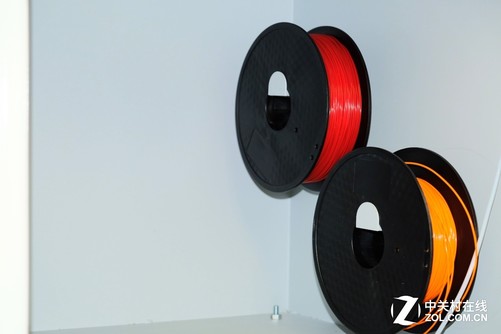

可掛兩個料盤 雙噴頭的Z400D可同時進料
落地式機柜的搬運或移動是個問題。弘瑞Z400的設計與辦公室常見的A3復印機類似，在底部裝了四個萬向輪。不同在于3D打印機工作時內部組件在不停移動，打印時要保持機身穩固，而在搬運時又要方便移動，因此這一組用了機械支撐專用的萬向輪，可以調節支撐高度。打印前降下支撐，就變成了機柜的四個支腳；移動時升起支撐，滑輪自由滑動能夠輕松推走。

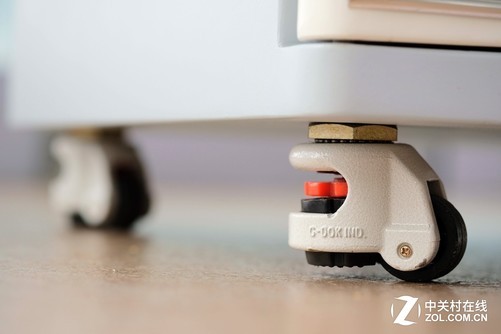

機械專用萬向輪 橙色旋鈕可調節支撐高度
操控全新升級，采用7英寸的大尺寸彩色液晶觸摸屏，操作界面經過全新設計，可預覽模型和查看打印過程動態，開啟全新視界。后文我們再詳細介紹弘瑞Z400 的操控界面。
大無所限 弘瑞Z400大幅面3D打印機評測
尺寸越大的3D打印機，保障打印穩定性是越難的課題。弘瑞Z400的打印主體框架采用全新設計，X軸、Y軸均用日本NSK定制的金屬導軌取代常見的光軸，大大減少抖動，提升X軸和Y軸運動的穩定性和一致性。Z軸在絲杠兩側同樣增加了兩條金屬導軌，使打印平臺運動更穩定。打印平臺托架為合金材質CNC加工，承托性和穩定性更好，保證在各個位置打印性能的一致。

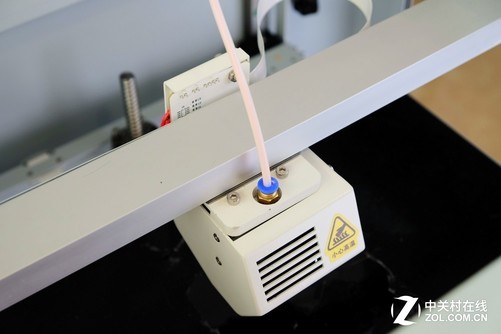

X軸、Y軸框架從光軸升級為導軌 打印頭整體包裹提升安全性

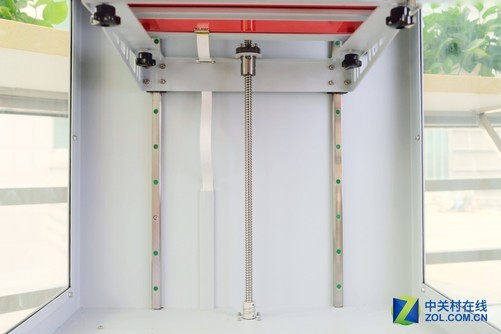

Z軸兩條導軌 CNC加工合金材質平臺托架

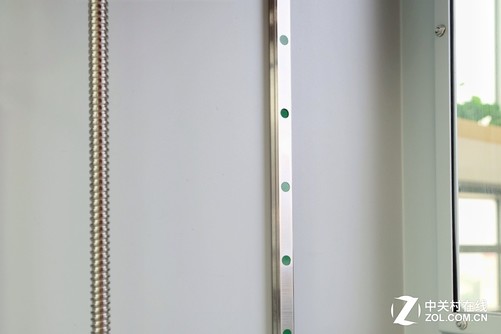

Z軸增加導軌 在增加打印尺寸的前提下提升穩定性
硬件配置上，弘瑞Z400采用最新的自研主控板，板載4GB閃存、512MB內存和高性能三核處理器，快速響應指令，高效處理數據。過去內部有一些3D打印的零部件，現在全部替換為機加工零件，打印倉更整潔規范。
打印組件控制電路 采用新的防護殼

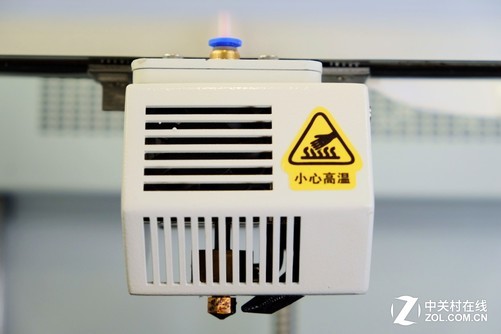

打印頭整體用合金防護罩包裹
打印輔助功能方面，在料管內增加了線材檢測傳感器，當材料用盡或出現斷料時自動暫停并告警，方便人工干預繼續打印進程。打印機內置鋰電池，同時打印平臺采用斷電自鎖緊設計，當外部供電意外中斷時仍然可以打印完整的一層，并在恢復供電后從中斷處繼續打印，也就是“斷電續打”功能。
02大屏觸控 全新視界
●大屏觸控 全新視界
弘瑞Z400 大幅面3D打印機采用7英寸彩色液晶觸摸屏，并啟用全新的操作界面。大屏觸控，操作靈活，提升人機交互體驗，提高設置和打印的效率。

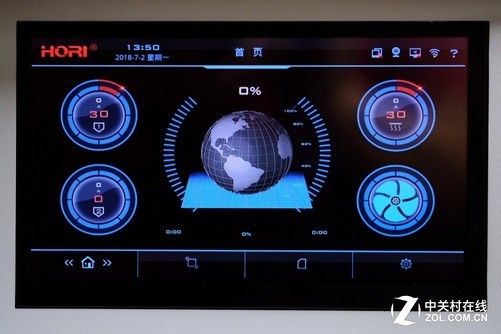

大屏觸控 打印機狀態在首屏一覽無余
操作界面分為四屏，首屏顯示打印頭溫度、平臺溫度、散熱風扇轉速，以及打印過程中正在打印的模型會在這里顯示預覽效果。在這里點觸對應圖標還可以設置打印頭溫度、平臺溫度和風扇轉速，提前將設備預熱到準備打印的狀態。另外，點擊打印頭溫度圖標，還可以在相應溫度下執行一鍵進料、一鍵退料的操作。

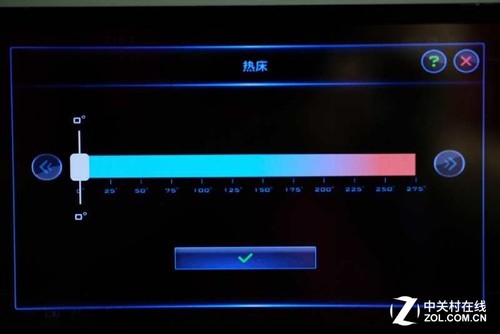

預熱打印平臺

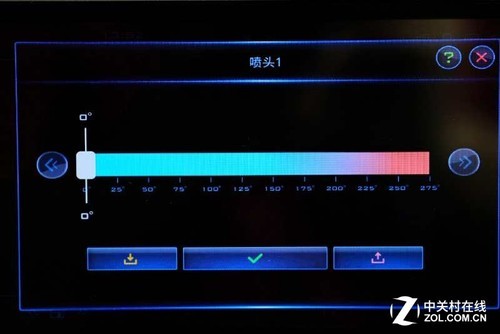

預熱噴頭 還支持一鍵進料、一鍵退料操作

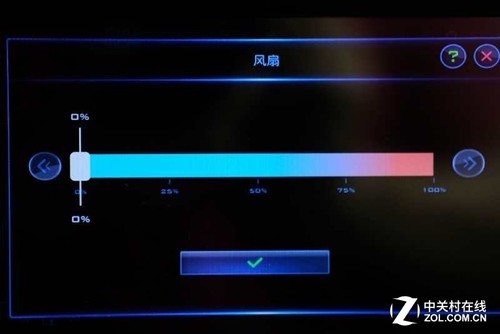

調節風扇轉速
“調整”界面可手動控制打印頭移動和位置，以及校準Z軸零點位置。手工設置打印平臺調平的功能也在這里；后續Z400還會增加“自動調平”功能，我們推測將會是升級款的Z400+型號，進一步減少打印過程中人工干預的工作量。

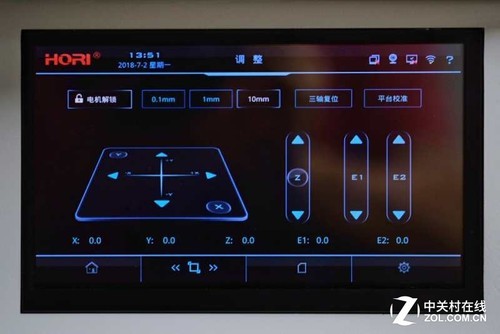

“調整”界面 平臺調平功能也在這里
“打印”界面可以瀏覽打印機閃存中存儲的文件或U盤、Micro SD卡中的文件；使用弘瑞切片軟件處理的文件將能夠查看縮略圖。當然打印啟動、暫停、停止等操作也在這個界面中完成。

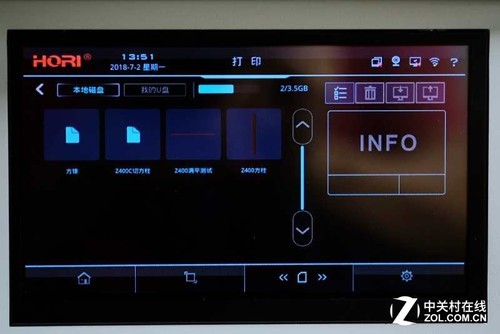

“打印”界面
“設置”界面則可以設置打印機的參數，包括斷料檢測、倉門打開告警、溫度告警、打印越界告警等異常檢測選項，以及設置操作界面的時間和語言。另外固件自動檢測升級的功能也在這里，打印機聯網時點觸可以自動檢測固件版本并升級到最新版，簡化操作，使設備保持最新的性能和底層參數設置。

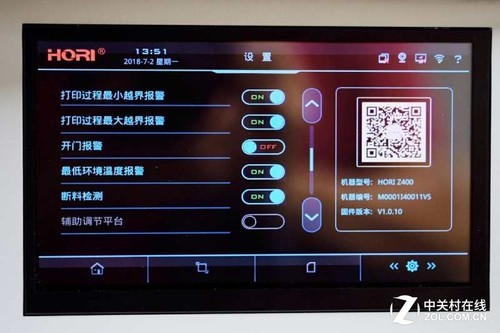

“設置”界面
“設置”界面更多參數

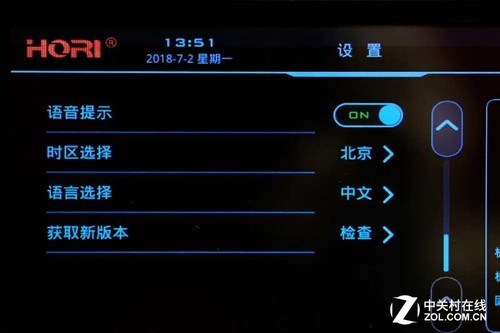

快速設置時區、語言 支持在線自動升級打印機固件
這里就要提到弘瑞Z400新增的貼心功能——語音提示，從打印開始到結束的過程中，打印機發出語音提示關鍵動作啟動或異常狀況告警。給操作者更明確的信息以便掌握打印進程，快速排除故障保證打印成功率。

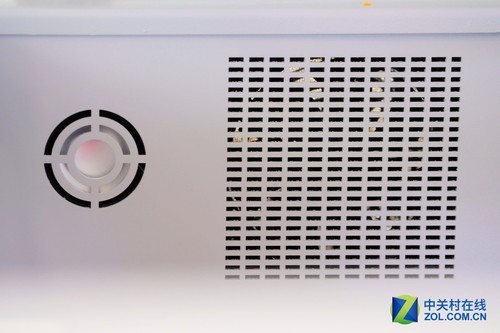

機身背部的語音音箱（左）和散熱風扇（右）
使用一個月以來的感受，更大尺寸的彩色觸控屏用起來直觀、操作快捷。信息豐富，結合語音提示清晰地掌握3D打印機的狀態和打印進展。唯一不足之處是屏幕豎直且不可調節角度，操作時需要彎下腰來使用半蹲姿勢，仍然還有優化的空間。
03豐富連接 靈活打印
●豐富連接 靈活打印
弘瑞Z400支持多種連接方式和打印方式，便于隨時隨地監控和管理打印過程。標配了主機USB接口、U盤USB接口、MicroSD卡插槽和以太網口，另外還有無線網絡單元支持無線連接。

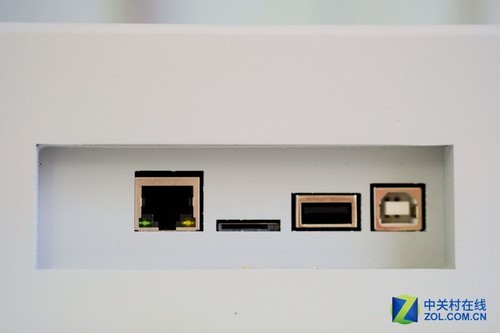

從左至右：以太網口、MicroSD卡槽、U盤USB口和主機USB口
在PC或筆記本電腦上安裝弘瑞3D打印專用軟件，通過USB線連接Z400就可以直接導入模型、切片打印。當然使用有線局域網連接也是可以的，同樣支持網絡打印。
而無線打印則大大方便了筆記本電腦或手機控制打印過程。筆記本電腦無線打印不再受到線纜的約束，在無線局域網覆蓋的辦公區內都可以靈活操作。

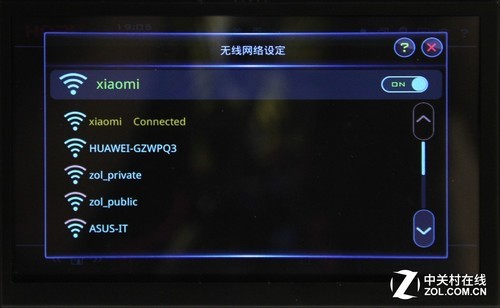

設置弘瑞Z400連接到無線網絡
弘瑞Z400還貼心地增加了手機微信打印功能，前提是弘瑞Z400通過無線/有線接入互聯網。手機微信掃描屏幕二維碼，在微信服務號“弘瑞3D打印機”中注冊這臺弘瑞Z400 3D打印機。

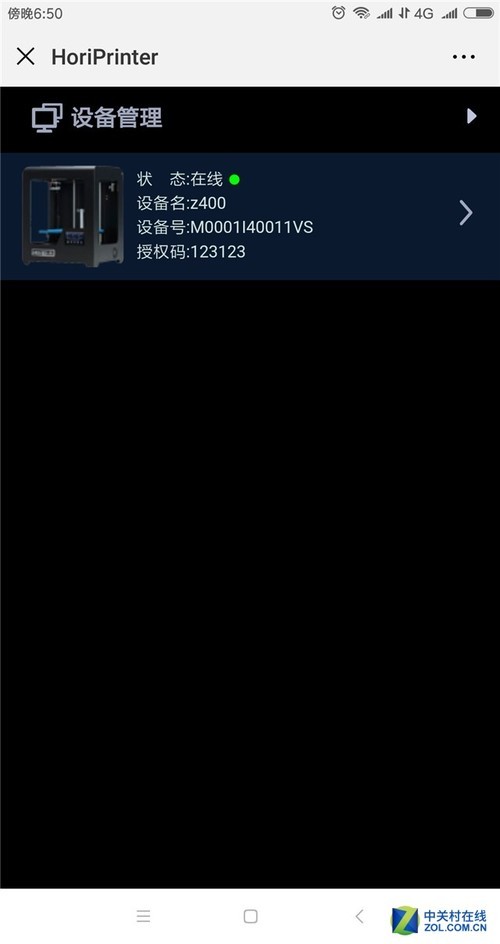

使用設備號和授權碼注冊這臺3D打印機
進入“遠程控制”界面，操作界面和弘瑞Z400觸摸屏相似，分為首頁、調整、打印和設置，不同之處在于多了“查看”頁面——弘瑞Z400內置攝像頭，又支持網絡連接，在PC、筆記本電腦、手機等多種終端上都可以監控打印進程，使打印過程始終處于可控狀態下，提升打印成功率。

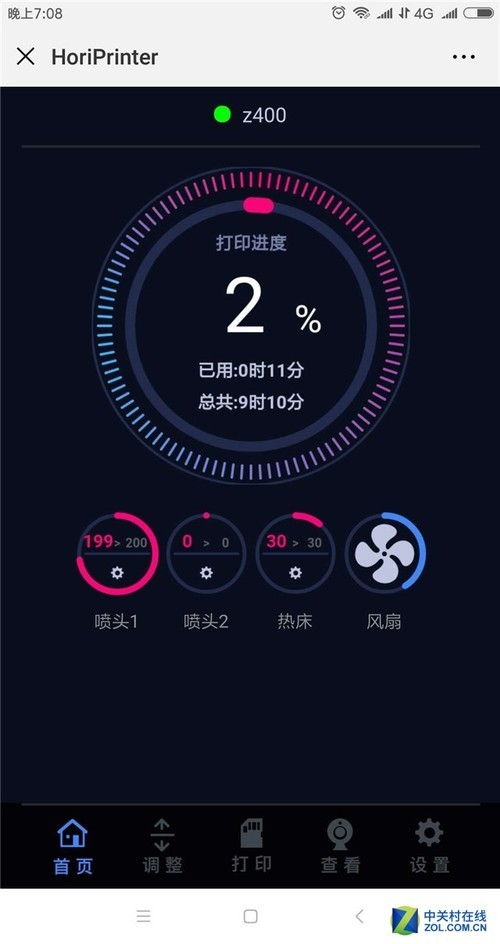

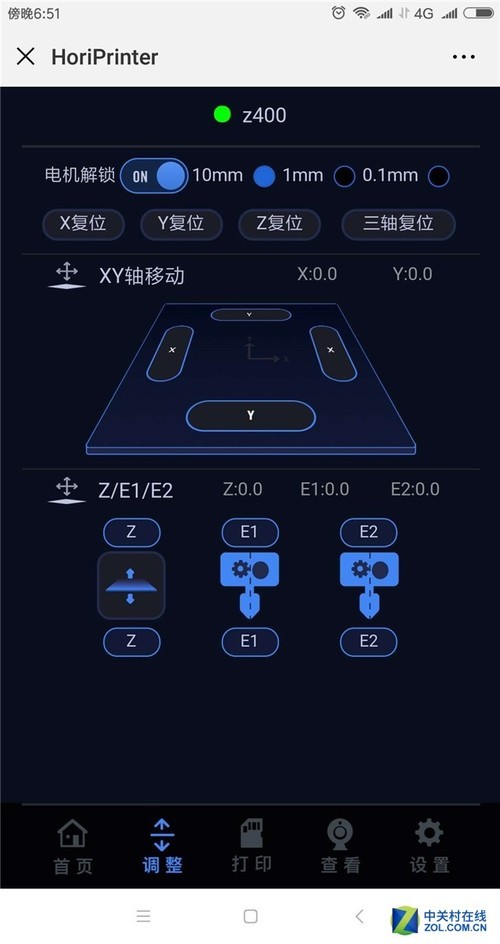

微信端：“首頁”和“調整”頁面

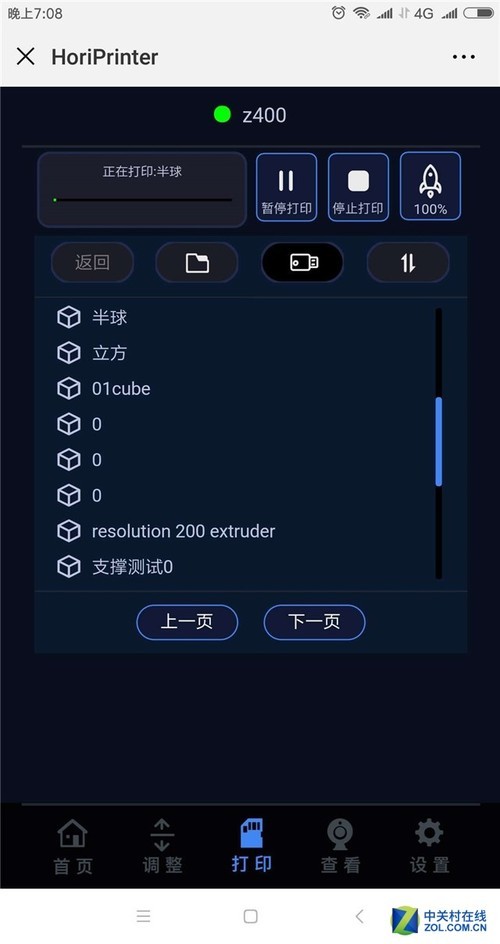

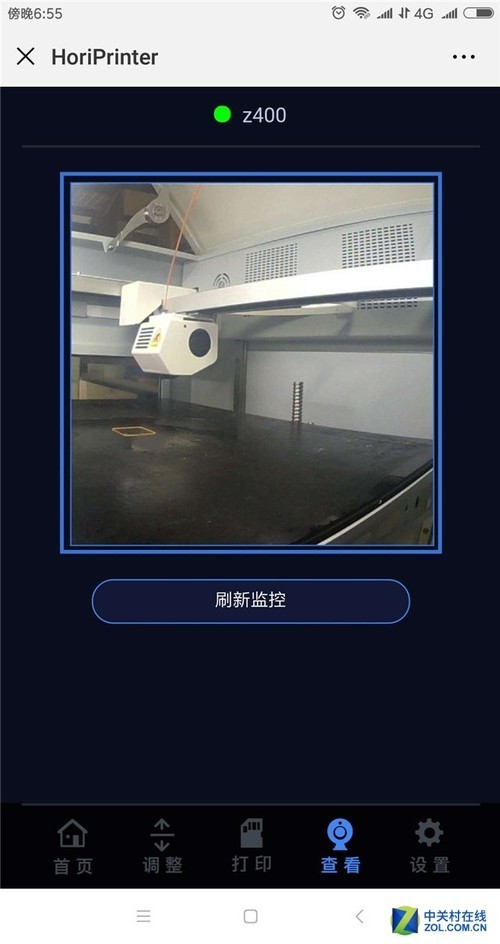

微信端：“打印”和“查看”頁面
支持傳統的U盤打印，插入U盤，在弘瑞Z400 3D打印機上就可以瀏覽切片文件、執行打印。

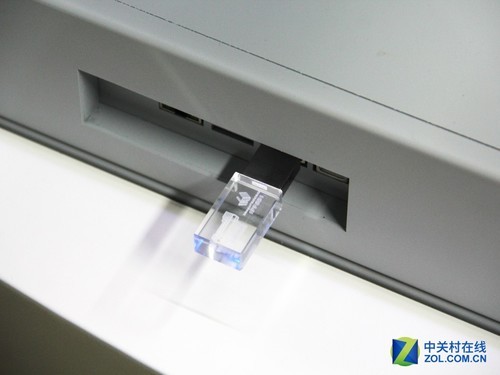

支持U盤或存儲卡脫機打印
新一代3D打印機弘瑞Z400支持多種連接方式和打印方式，更有微信遠程監控與打印控制功能。傳統的脫機打印之外，PC、筆記本電腦、手機、平板電腦都能方便地監控和操作，給使用者帶來方便，尤其是一人管理多臺3D打印機的情況。
04專用軟件 多樣支撐
●專用軟件 多樣支撐
弘瑞的3D打印專用切片軟件，我們過去寫過一些相關的文章。功能豐富，簡單好用，適配弘瑞旗下除了Z400之外，還有Z300、Z500、X500、H1、MR300等多款3D打印機。

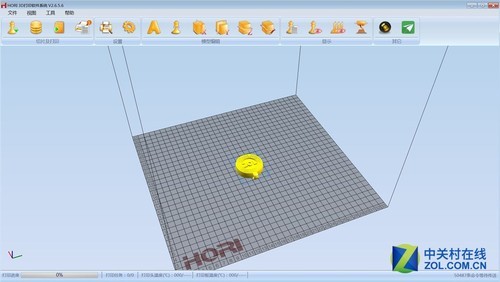

Hori 3DPrinter Software弘瑞專用切片軟件
這里重點寫一寫特色功能。一是模型切割，支持X軸/Y軸/Z軸方向切分，也支持自由切分，手動調整平面的角度和位置，將模型切割分開成兩個部分。復雜模型或鏤空、懸空結構較多的模型，切分之后打印效果更好。

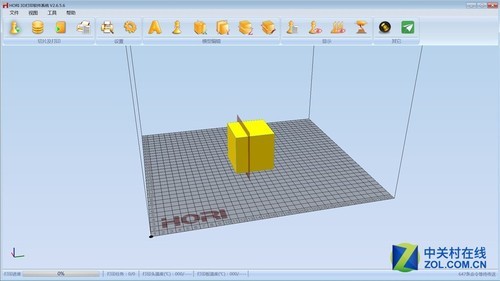

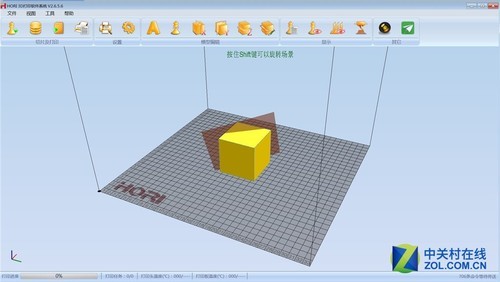

X軸切割

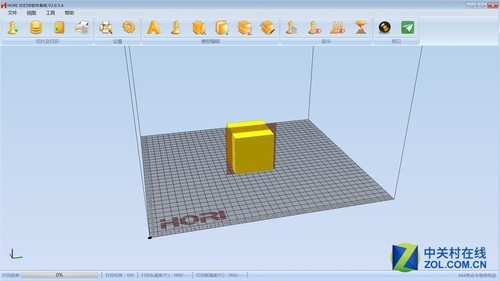

Y軸切割

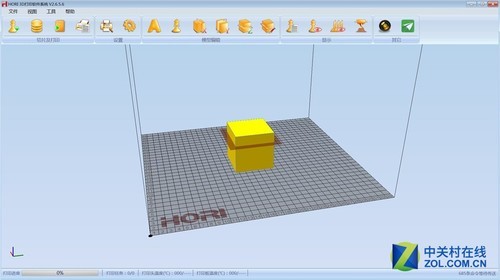

Z軸切割
自由切割
二是多種支撐結構。切片設置中可選擇網格、線、面、樹、柱五種不同的支撐結構，支撐的密度從高到低；另外還支持手動添加支撐，為角度或結構特殊的模型手工設置支撐位置，提升打印效果。在結構簡單、懸空面積較小的情況下使用網格支撐，一定的支撐打印量得到最佳的支撐效果；相反結構復雜、懸空面積大的情況下使用樹或柱狀支撐，減少支撐打印量，同時保證一定的支撐效果。
網狀支撐結構
線型支撐結構

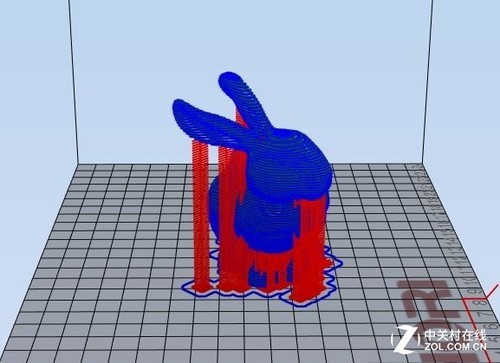

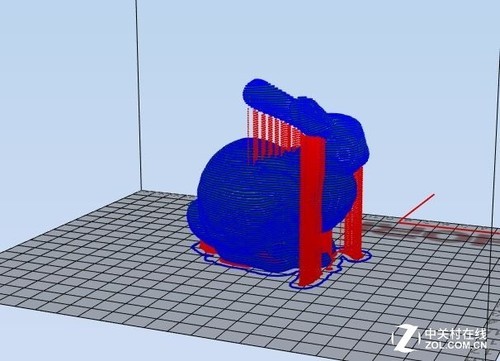

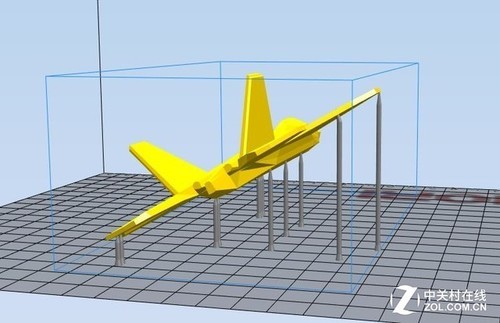

柱狀支撐結構

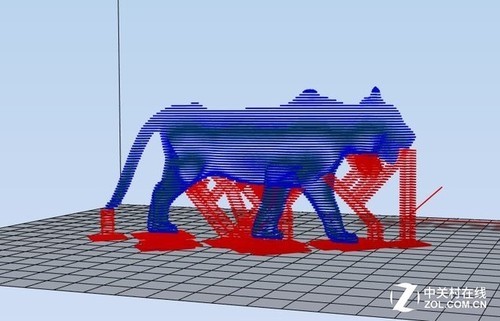

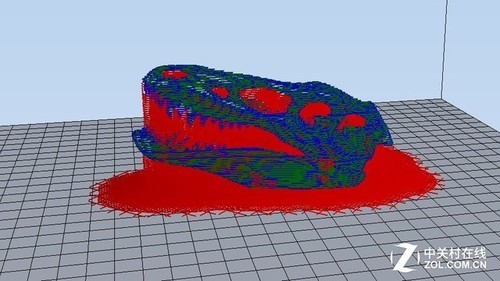

樹狀支撐結構
添加手動支撐效果
這里提醒大家，模型3D打印的支撐結構除了決定打印成敗之外，很大程度上還影響耗材用量和打印時間。使用弘瑞專用切片軟件的好處就是靈活選擇幾種支撐，對比效果、用時等因素，獲得理想的打印方案。
三是實時視頻，內置監控攝像頭的機型接入網絡之后，在弘瑞專用切片軟件中可以打開“實時視頻”模塊，監控打印過程。而對于Z400一類的高端機型來說，更集遠程監控和操作為一體，確保打印過程可控。
最后，弘瑞專用切片軟件的“切片設置”菜單中有豐富的參數，可調節打印過程中的細節。“基本設置”區域決定基本的打印效果，可自行調節；高級設置和回抽設置參數則影響模型底層、頂層、表面、拉絲等細節，建議咨詢弘瑞技術支持工程師，獲得特殊的參數設置方案。這里也提一下，弘瑞品牌對售出的每一臺3D打印機都是終身提供技術支持的喲。

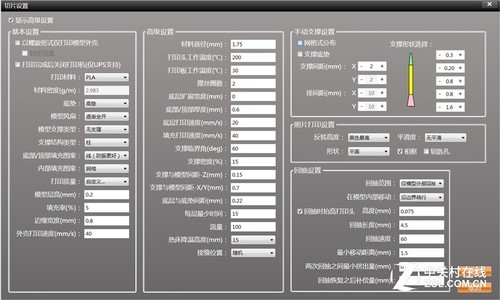

切片設置 豐富的參數選項
弘瑞的這款切片軟件，用下來感受是使用很簡單，而且有很多豐富的功能可提升打印效果。和弘瑞Z400高階的專業級3D打印機配合使用，更好地發揮FDM 3D打印技術的特長。
05效率測試 性能提升
●效率測試 性能提升
3D打印過程分為切片、預熱和打印過程，我們仍然按照這個順序來考量弘瑞Z400的打印效率。

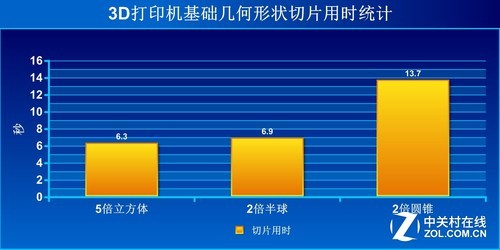

基礎幾何模型切片效率統計
基礎幾何模型放大之后切片統計切片時間如上圖，單位以秒計算。與我們測試過的FDM 3D打印機相比，弘瑞Z400的新切片軟件切片效率在中等偏上，處理基礎幾何模型非常快。而測試中遇到的問題是切片尺寸較大、支撐結構較多的模型時，效率有明顯下降；弘瑞Z400的切片軟件切片效率應該還有提升空間。
基礎幾何模型打印效率統計
預熱從室溫將擠出頭加熱到210攝氏度的打印溫度，用時1分58秒。相比弘瑞過去的機型效率大大提升，在同類FDM 3D打印機中也是比較快的。盡管相比打印用時，預熱時間并不長，但是由于每次打印都要經歷預熱，還是不能忽略這個過程。弘瑞Z400在預熱效率上優化明顯。
最后是打印基礎幾何模型。弘瑞Z400的打印效率相比前代機型也有明顯提升，打印速度在FDM 3D打印機中屬于中等偏上的水平。不過考慮到成型尺寸達到330x310x400mm，大幅面打印樣件也需要十幾個到幾十個小時。下一頁文章結合分層精度實測，我們再為讀者推薦折中的打印參數配置。
相比前代機型，弘瑞Z400的工作效率明顯提升；速度更快、穩定性好，這應該歸功于高配置硬件、自主研發的全新主控板和扎實機身框架用料的功勞。
06分層精度 百倍放大
●分層精度 百倍放大
使用佳能“百威”鏡頭拍攝400/300/200/100微米層厚參數下3D打印的立方體樣塊，放大觀察局部的層紋細節如下。

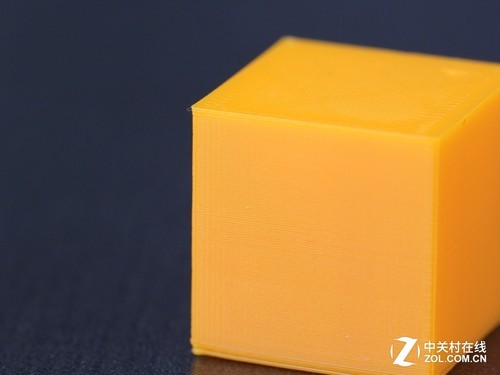

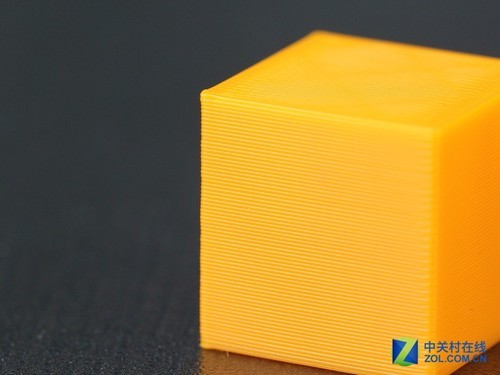

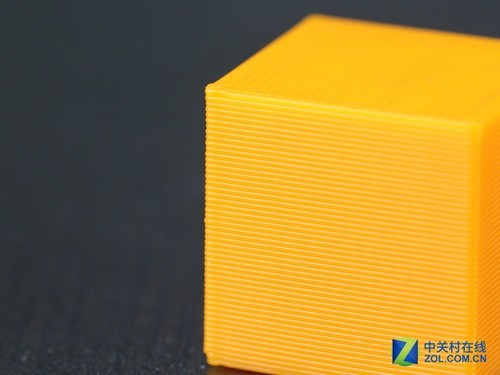

400微米層厚樣塊 層紋明顯但仍然規整
400微米層厚樣塊層紋明顯，肉眼可見，但紋路規整均勻，表面一致性好，極少有坑洼或凹凸。在相對比較粗糙的400微米層厚精度下，弘瑞Z400打印效果也不錯。

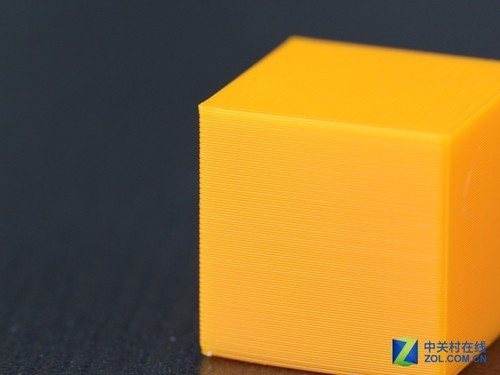

300微米層厚樣塊 層紋更細密
300微米層厚樣塊也仍然平整均勻，層紋更細密一些不過仍然肉眼可見。打印效果與400微米基本一致，不同之處在于層紋更細密。
200微米層厚樣塊 效果已經很好
200微米樣塊層紋非常細密，仍然均勻平整，層紋對齊整齊且筆直，少有彎曲或粗細不一樣的情況存在。效果已經很不錯了。
100微米層厚樣塊 仔細觀察才能看出層紋
100微米樣塊表面側壁已經非常平整，肉眼仔細觀察才能看出層紋，在百威鏡頭的細節表現之下，能看到均勻平整，打印效果出色。
綜合考慮弘瑞Z400較大的成型體積、平均的打印效率以及層厚測試結果，日常建議使用200微米、300微米兩個層厚打印；時間緊急，并且打印之后還打磨處理表面的話可以用400微米層厚，用時大大縮短。打印很精細的小件，才推薦設置100微米層厚。
07基礎模型 成型能力
●基礎模型 成型能力
先看弘瑞Z400對基礎成型能力測試樣件的3D打印效果。XY軸一致性測試，四面薄壁之中三面打印接近完美，包括薄壁接縫處仍然均勻，無多余或缺少的擠出結構；一面出現了擠出不均勻導致的糙面，效果遜于另外三個立面。目前這種情況的原因還不清楚。

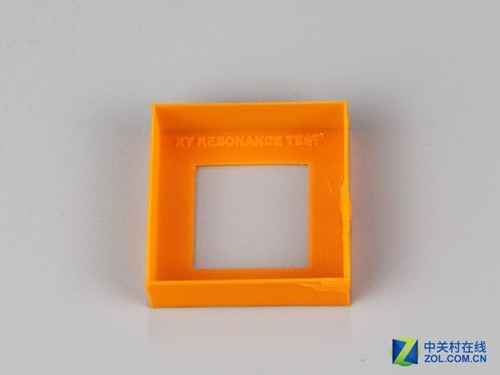

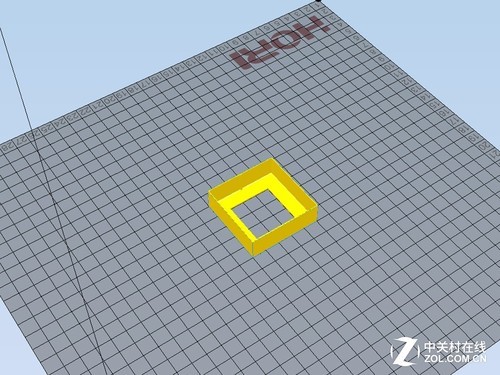

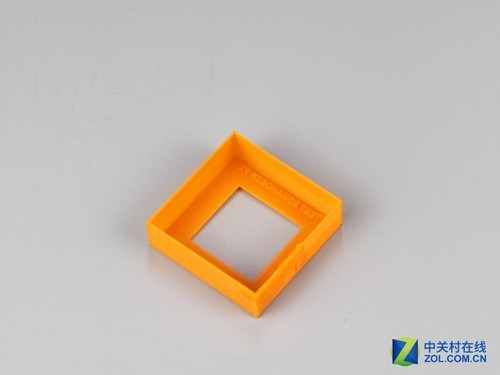

三維數字文件與3D打印樣件對比：XY軸一致性
三面均勻 另一個立面出現了粗糙不均的情況
Z軸穩定性測試，直立方柱打印效果出色。四壁筆直均勻，表面無凹凸；接縫處也比較均勻一致；從底部至較高處仍然保持較好的打印效果，顯示Z軸穩定性出色，尤其是較大的打印尺寸，一致性好。

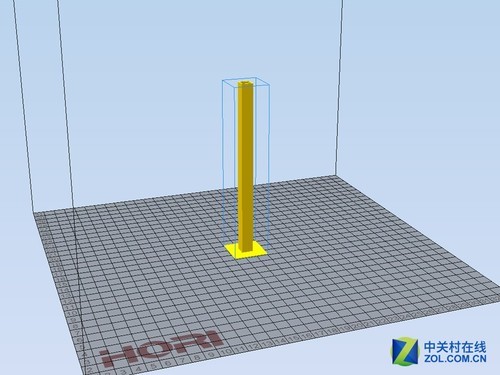

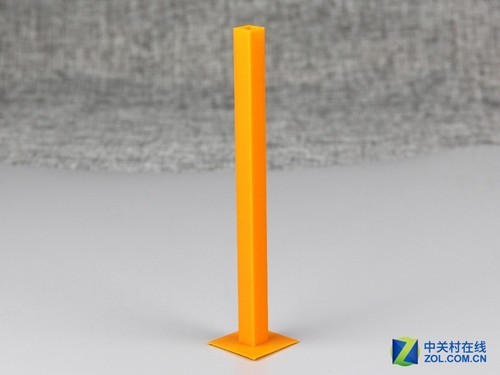

三維數字文件與3D打印樣件對比：Z軸穩定性

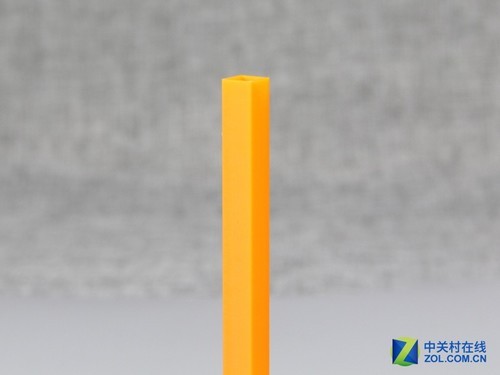

即使到比較高的頂端 樣件仍然保持均勻平整

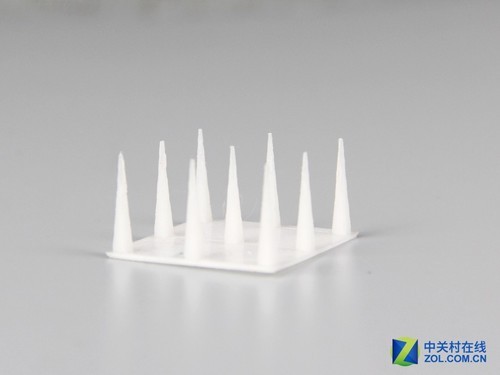

細節分辨率測試，細小四棱錐良好地還原。棱錐形狀清晰，尖端基本成型并且保持豎直，顯示弘瑞Z400在較大成型尺寸的同時仍然能良好地塑造模型細節。

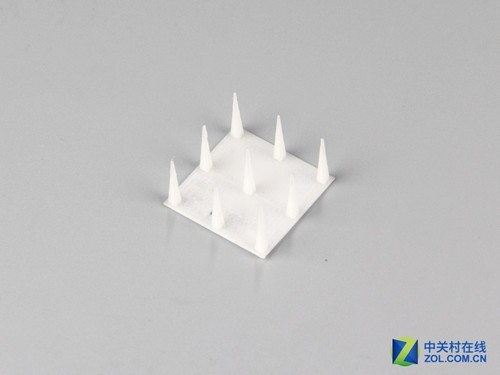

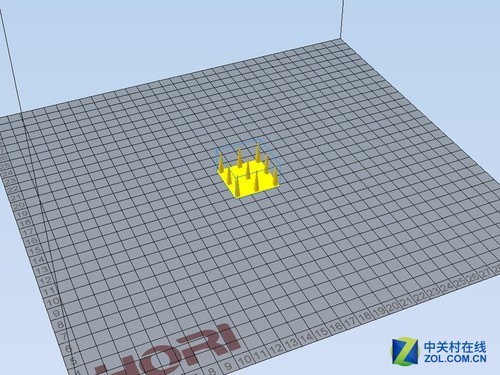

三維數字文件與3D打印樣件對比：細節分辨率
四棱錐的尖端細節還是不錯的
跨橋結構測試，在沒有任何支撐的情況下打印跨橋效果良好，懸空部分有輕微垂絲，無明顯拉絲或懸垂，跨橋頂部平整。對于FDM 技術而言，跨橋結構打印一直是個難點。

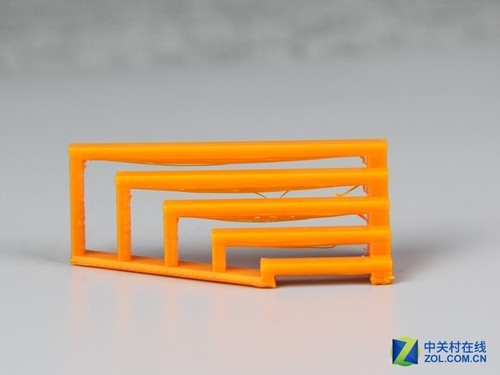

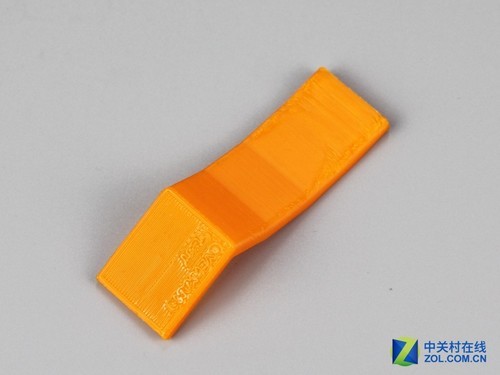

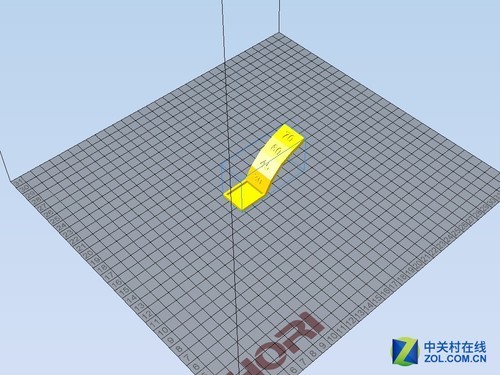

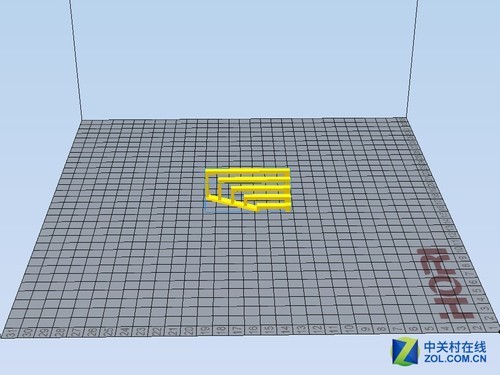

三維數字文件與3D打印樣件對比：跨橋結構
懸空斜面測試，同樣在沒支撐的情況下，打印30度、45度、60度斜面效果都不錯。70度斜面頂面平整清晰，底面出現少許凹凸和層紋。總體而言打印效果不錯。

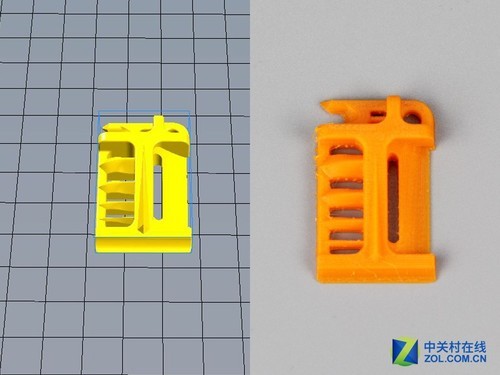

三維數字文件與3D打印樣件對比：角度遞增的懸空斜面
70度斜面的底面有少許層紋
弘瑞Z400打印基礎模型效果均為良好或出色，基礎成型能力好。它的零部件用料和加工工藝，X/Y軸導軌設計，Z軸絲杠+導軌設計以及最新的Flow擠出頭，是在較大成型尺寸的基礎上保證較高成型質量的主要原因。
08打印套件 多種形狀
●打印套件 多種形狀
再看弘瑞Z400打印八個一組的成套樣件效果。正向和鏤空字母打印清晰明確，鏤空的空白部分邊界清晰，打印效果良好。
正向和鏤空字母樣件
多孔樣件的六邊形孔清晰地塑造出形狀，小孔和長條鏤空部分均能清晰還原。孔內有更細微的結構，也比較準確地打印出來。

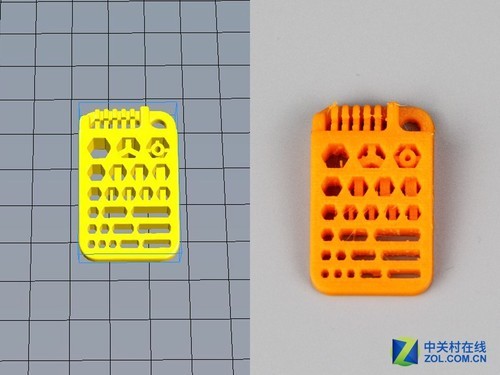

多孔樣件

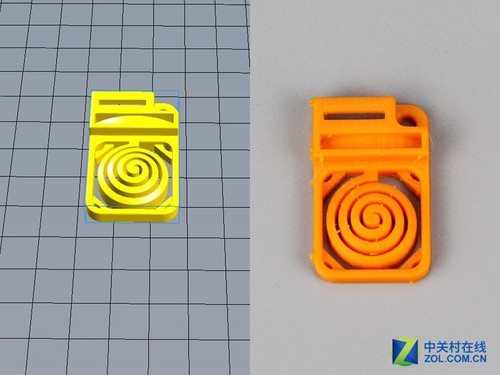

螺旋樣件打印完全沒有問題。從外到內的螺旋結構均勻地還原，顯示X軸和Y軸配合運動一致性良好。
螺旋樣件
跨橋樣件打印效果良好，而且由于橫跨幅度小，沒有出現懸垂的情況。對于小幅度的跨橋懸空結構，弘瑞Z400塑形還是沒問題的。
跨橋樣件
利刃樣件打印效果良好，X軸、Y軸方向不同厚度的利刃準確地打印出來。
利刃樣件
正向和負向圓錐樣件，從小到大的圓錐形狀都能完整還原；負向圓錐表現出色，正向圓錐不足在于有毛刺，懷疑與回抽速率有關系。

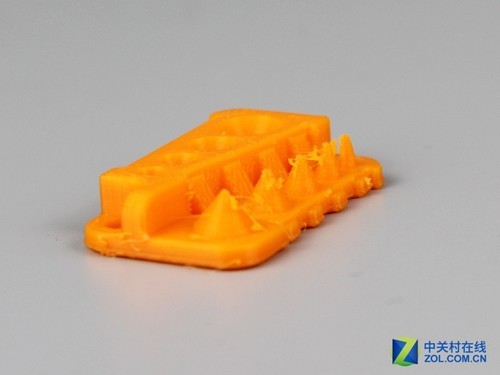

正向和負向圓錐樣件
正向圓錐毛刺比較明顯

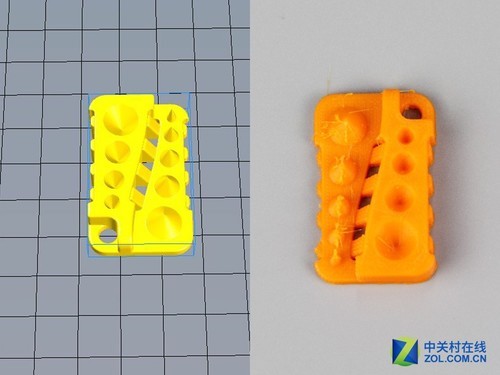

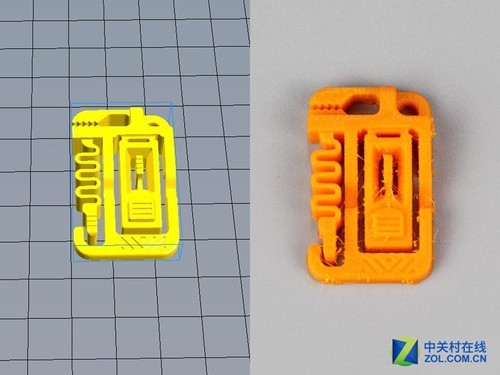

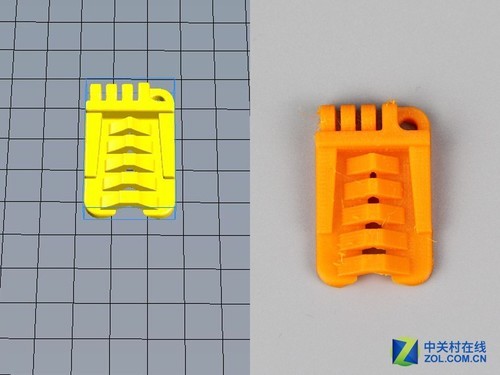

波紋樣件打印效果不錯，曲形和按鈕的形狀都完整還原，叫細的連接部位仍然牢固，不足之處在于樣件中間部分有少許毛刺存在。
波紋樣件
裂縫樣件良好地還原不規則的形狀，并且兩側的凸起和凹陷一一對應，打印效果良好。

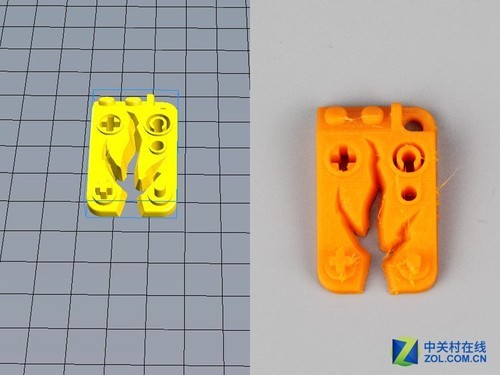

裂縫樣件
綜合來看弘瑞Z400較好地打印出整套樣件，對不同的形狀、結構塑造能力出色。在一些細小結構上打印會出現少許毛刺，這是美中不足的存在，可能增加后期處理時的打磨量。
09支撐效果 輕松拆除
●支撐效果 輕松拆除
最后看弘瑞Z400打印恐龍頭骨，支撐效果和拆除支撐的難易度。支撐效果出色，恐龍頭骨內部孔腔、口部和牙齒都比較完整地填充了支撐，僅有牙齒部位幾個節點因缺少支撐而出現一些變形。

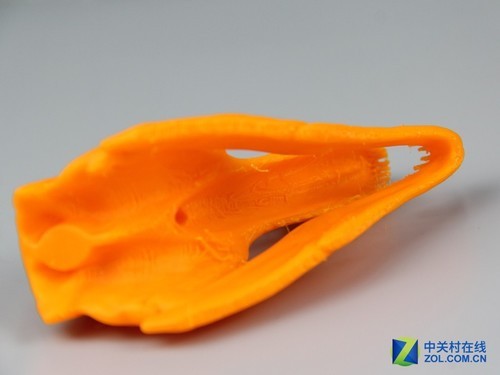

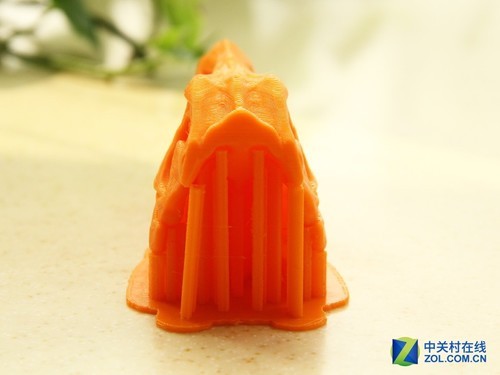

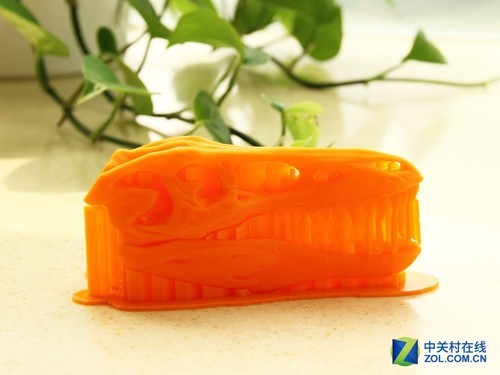

恐龍頭骨支撐打印效果
頭骨內的孔腔已經填滿了支撐結構

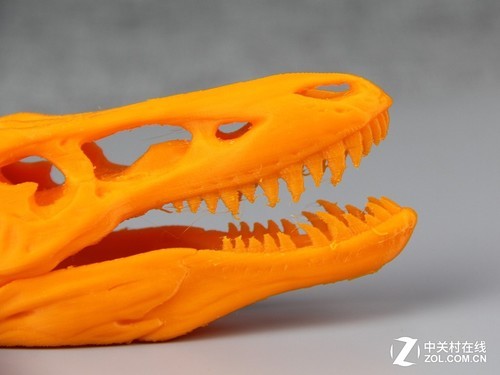

在支撐的幫助下，恐龍頭骨打印效果良好，牙齒結構比較完整。在默認的設置下，拆除支撐也比較容易。與底墊接觸的支撐，徒手拆除并不費力。細小孔腔中的支撐使用包裝附帶的斜口鉗稍加修剪，也比較容易剝離。

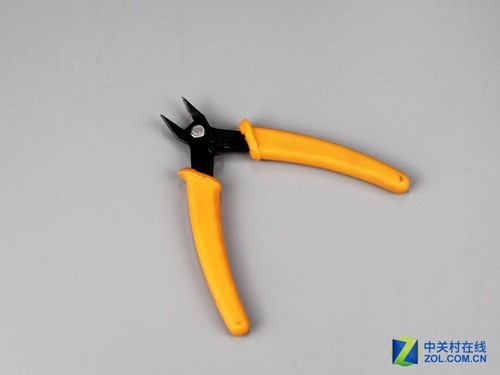

僅需使用隨包裝附帶的斜口鉗 不需要其他工具
支撐結構基本比較容易去除，模型本體幾乎沒有殘留，恐龍頭骨保持了打印剛完成時的形狀。綜合來看支撐效果良好，拆除也是比較容易的。
牙齒也比較完整
內部孔腔的支撐拆除比較干凈 幾乎沒有殘留
效果不錯
評測總結：準確地來說，弘瑞Z400 準專業級3D打印機應該是弘瑞對上一代Z系列產品全新升級后的新增型號，采用全新的設計語言，在硬件結構上堆料的傾向非常明顯，定位要求更大的成型尺寸和更加穩定的打印質量的用戶。從軟件到硬件，配置提升，性能大幅度優化，操控更便捷，又融合了斷電續打、語音提示、大屏觸控、斷料檢測、遠程監控等諸多人性化設計。結合其售價、大幅面應用等特點，給設計師、機械工程師、影視動漫周邊創作者、加工制造企業等專業應用者帶來更好的3D打印體驗。同時作為弘瑞新一代產品代表的Z400 3D打印機，在一些人機交互體驗方面也還有一定的優化空間，我們也期待弘瑞Z400 Plus型號的早日面世。
優點：
1，成型尺寸大，大幅面3D打印
2，斷料檢測、斷電續打、語音提示的人性化設計
3，用料扎實，主板性能大幅提升，更穩定
4，靈活多樣化的操控方式，且支持微信遠程監控
5，豐富的支撐選項
6，聯網自動升級固件
不足：
1，觸摸屏齊胸高且角度不可調
2，操控界面常用功能不集中
3，不可查看網絡狀態詳情
4，斷料檢測傳感器位于進料管內，進料管長導致偶爾卡住耗材絲
5，有線網口連線之后，前門無法關閉
