二、3D打印機外觀及評測軟件：
這款Figure4 Standalone打印機，成型尺寸達到了我們常用的124.8×70.2×196毫米（4.9×2.8×7.7英寸）。生產型設備Figure4 Production更是達到了124.8×70.2×346毫米（4.9×2.8×13.6英寸）。最大分辨率達到了1920×1080像素。像素點間距：62微米（0.0025英寸）（390.8有效PPI）
打印軟件：3D Systems 3D Sprint®用于準備和優化設計數據和管理塑料打印機打印過程的3D Sprint用于主動和防御性遠程診斷的3D Connect，將IIot管理引入3D生產
Figure4 Standalone可打印的材料目前共有四種，均為性能耗材。
分別是：
Figure4 TOUGH-GRY 10-剛性深灰色（用于生產應用的高速、剛性、深灰色材料）
Figure4 TOUGH-GRY 15-剛性灰色（用于生產應用的剛性灰色材料）
Figure4 ELAST-BLK 10-彈性黑色（用于設計和測試應用的彈性黑色材料）
Figure4 JCAST-GRN 10-可鑄造綠色（用于首飾應用的可鑄型綠色材料）

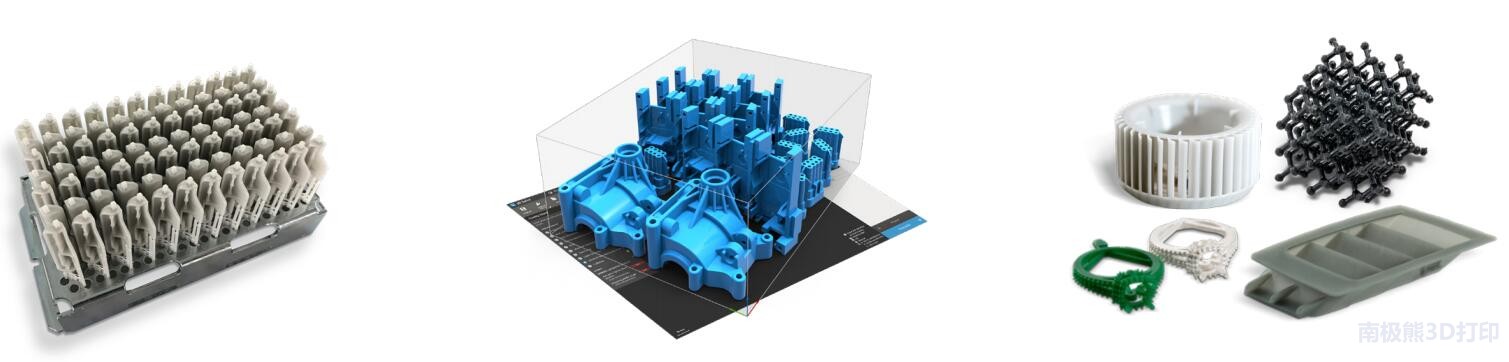

Figure4具有豐富的應用多樣性：
直接打印可替代卷紙澆鑄
功能性快速原型與快速概念模型
珠寶熔模鑄造
終端耐用塑料件
夾具
快速工=模具和原始模型
彈性體零件-二次注塑、密封件等原型
后處理：后處理配件有隨機附贈部件拋光工具配件包；
有需要可選3D Systems LC-3DPrint Box UV后固化裝置或其他 UV 固化裝置

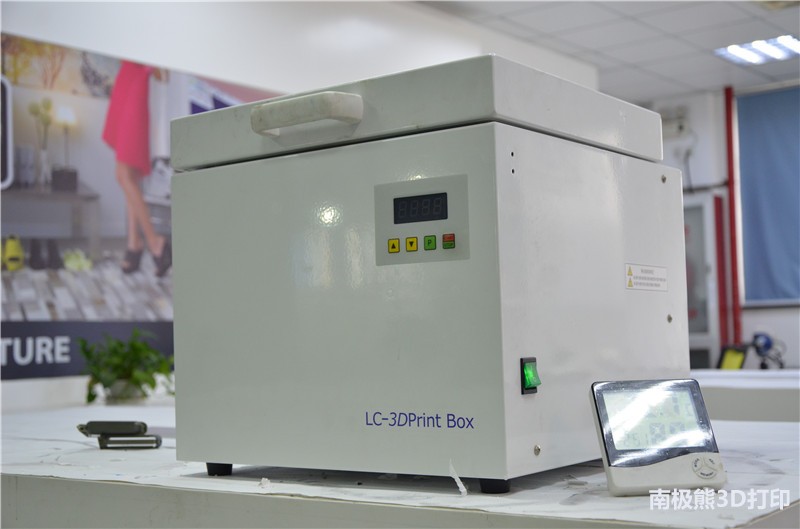

LC-3DPRINT BOX UV 后固化裝置
可選的 LC-3DPrint Box 后固化裝置適用于 UV 固化的部件，具有最終材料特性的強制性要求，并且它是 Figure 4 Standalone 打印材料推薦使用的 UV 固化裝置。LC-3DPrint Box 是創新型的 UV 光燈盒，內部戰略性地裝有 12 個 UV 燈泡，確保產品受到全方位光照，實現快速均勻固化。

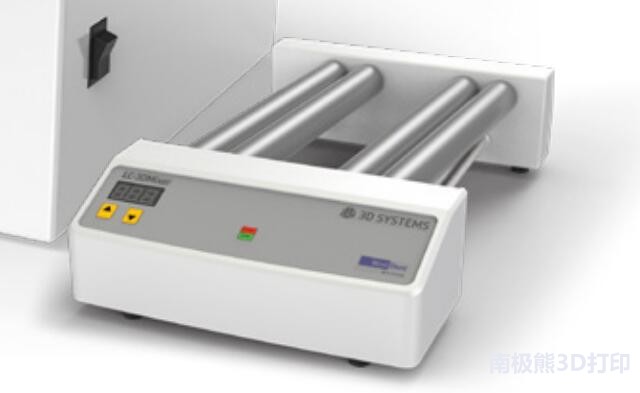

LC-3DMIXER
可選的 LC-3DMixer 可保證您的 Figure 4 材料隨時可以使用，并且具有極佳的一致性。LC-3DMixer 是用于混合 3D 打印材料的理想的滾筒/傾斜攪拌裝置。

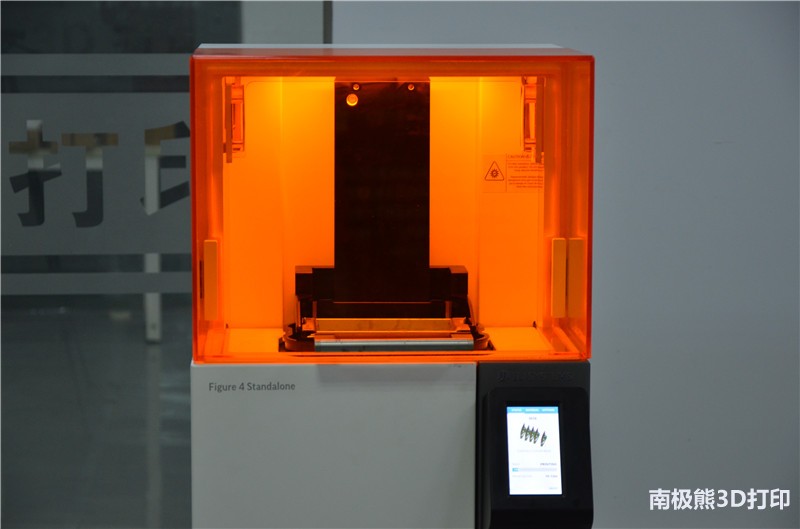

大致的介紹就到這里，下面我們一起來看下具體的實際測試：我們先看下設備外觀，外觀采用Figure4系列的家族設計理念。簡約，實用，美觀。與傳統意義上的工業級打印機不同，這款設備放在生產車間是一種質的飛躍。橙色的遮光罩，白色機身，搭配3DS標準的金屬灰形成了完美的視覺感官。

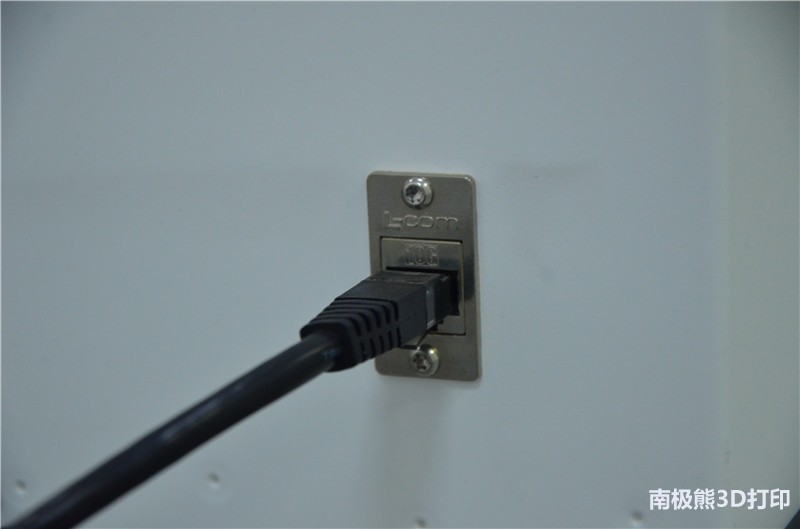

整個打印機只有三個接口可一個開關鍵，一個以太網接口，可以通過網絡進行打印軟件的控制，檢測修復，加支撐等操作和管理工作。

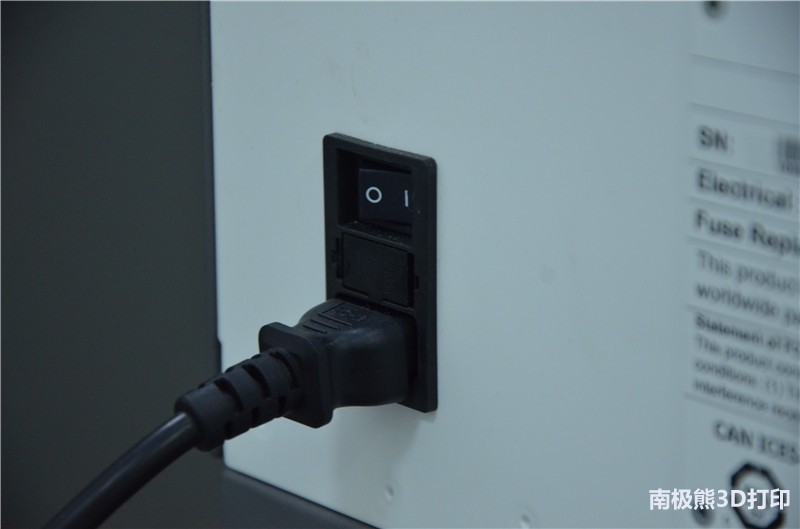

一個標準電源線接口

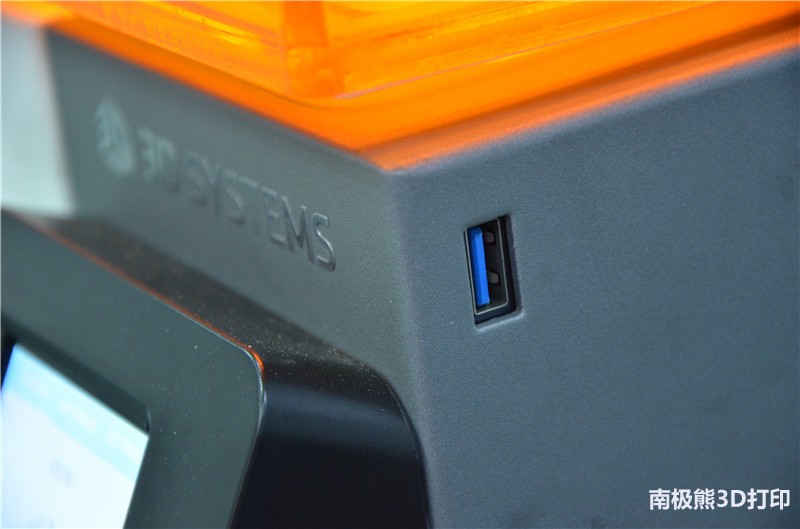

一個USB3.0接口可以直接U盤導入打印文件進行直接打印。也可用于設備升級。

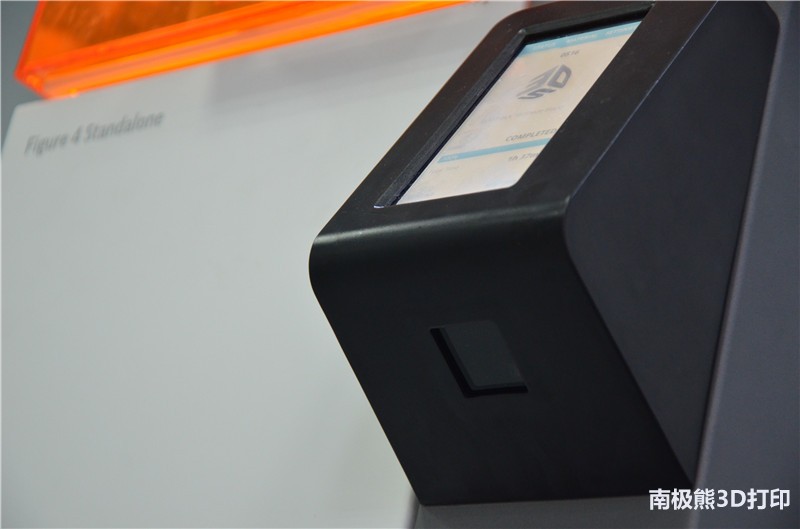

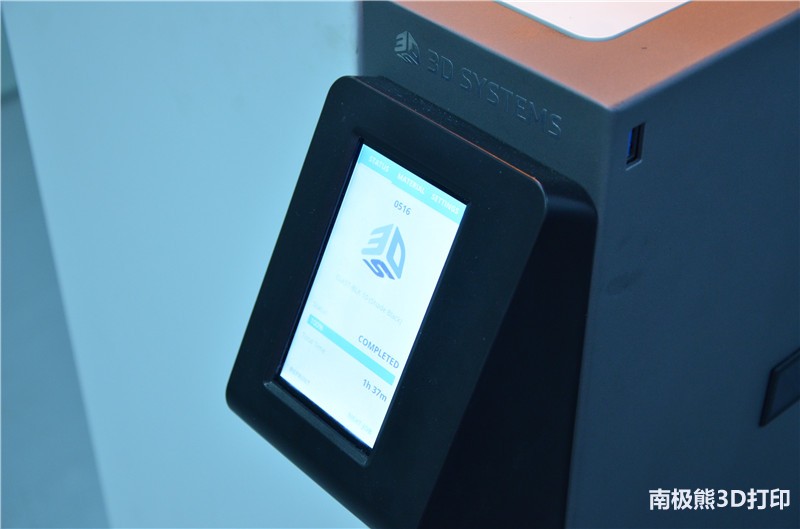

配有4.7英寸的全彩液晶觸摸控制屏。操作十分方便。

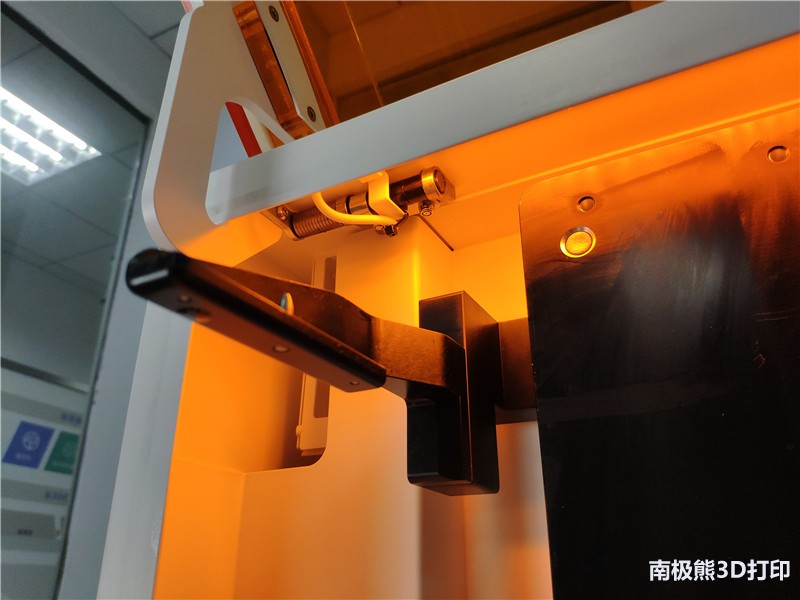

橙色遮光罩在保證了通透性的同時也很好的防止紫外光的侵入，活動合葉也采用了橫向阻尼彈簧結構。可以根據需求固定各種開合角度。且阻尼手感優秀。
打印平臺才用全鏤空合金材質，可保證打印件順利固化在平臺上，并且為后面拆除打印件提供了極佳的便利性。

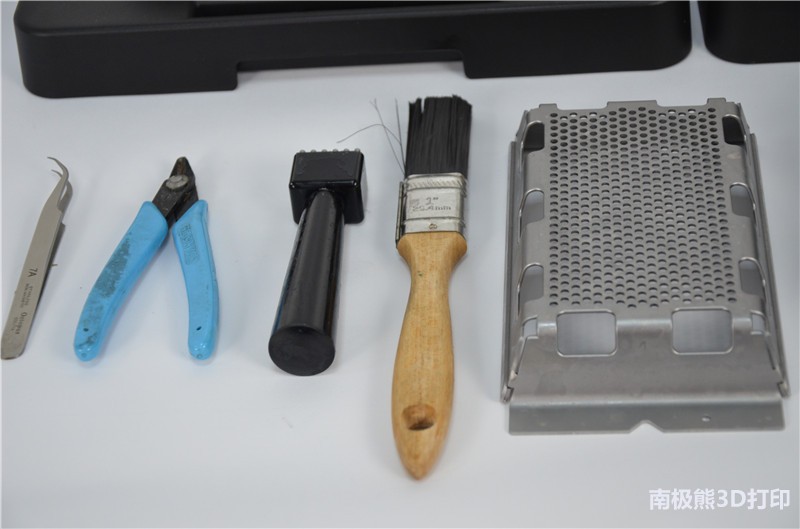

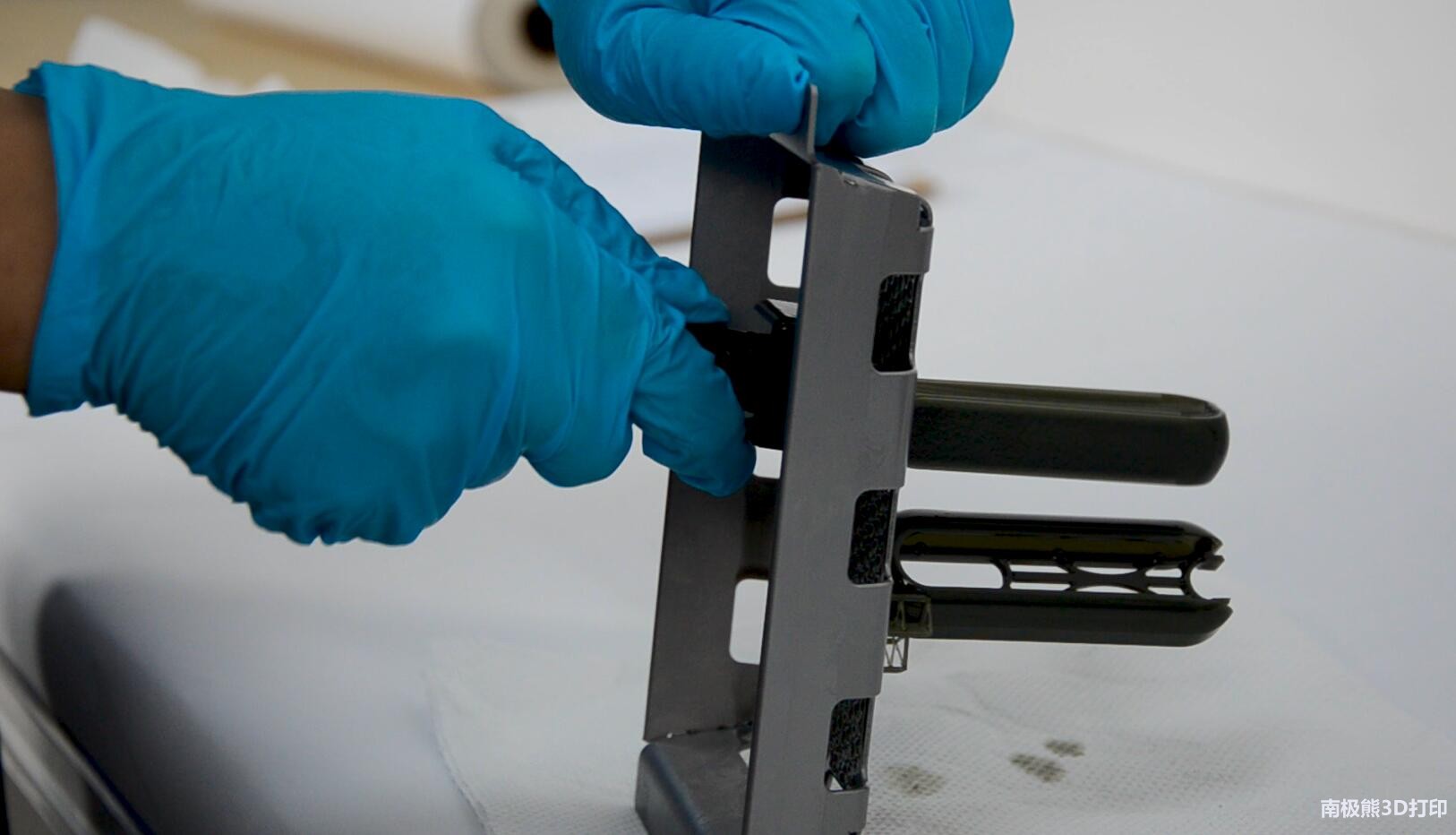

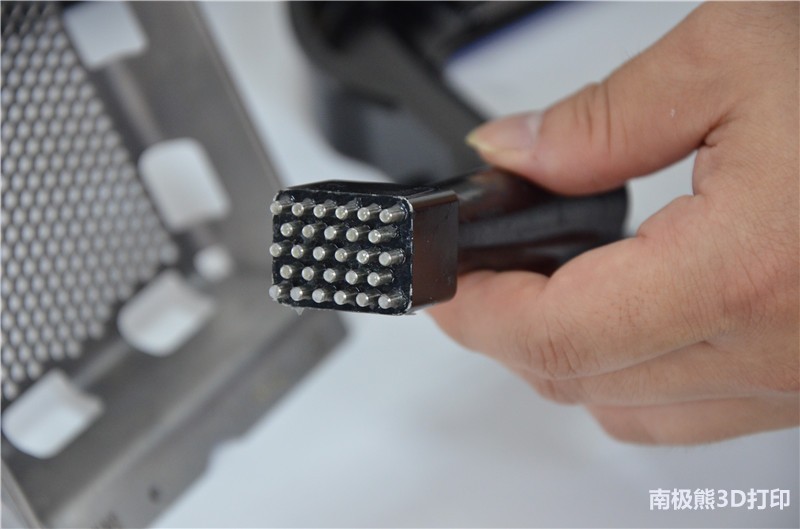

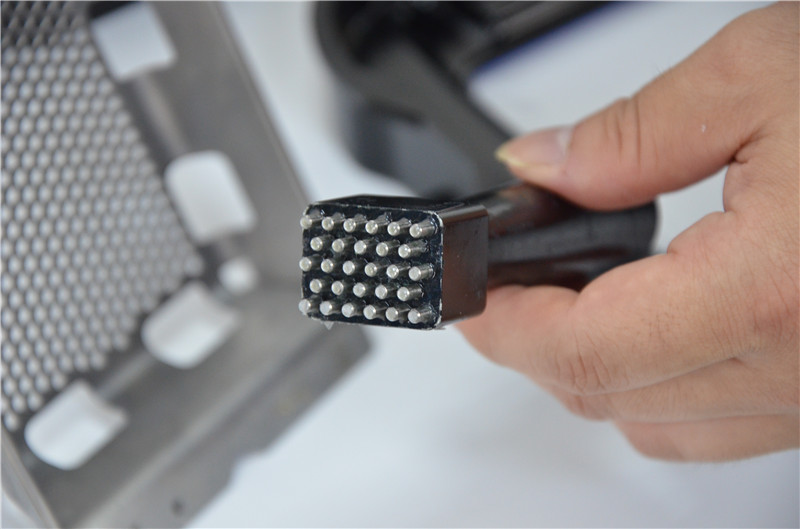

隨機附贈的后處理工具包中就包含這個拆件神器

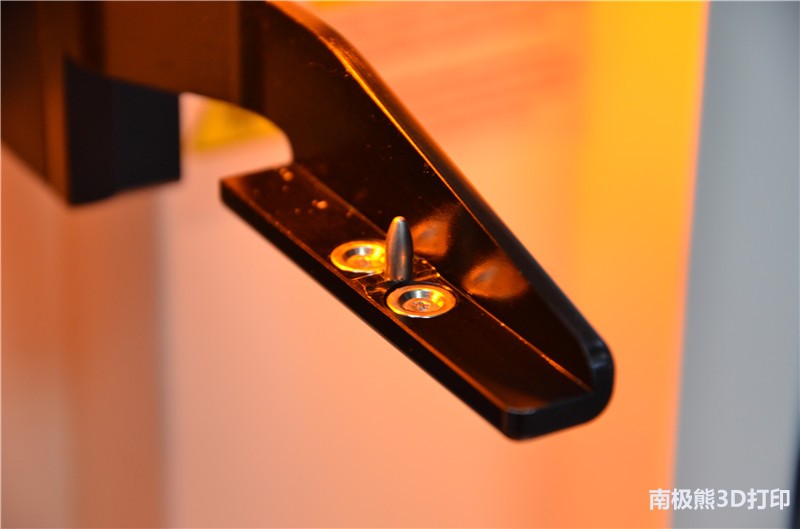

打印平臺安裝十分方便，通過自帶的工裝限位釘和強力磁鐵就可以輕松安裝。并且十分牢固。

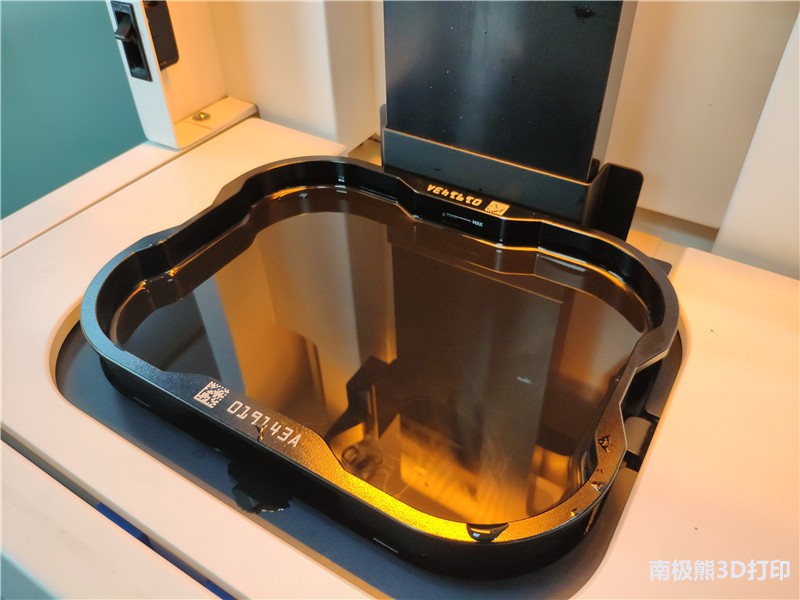

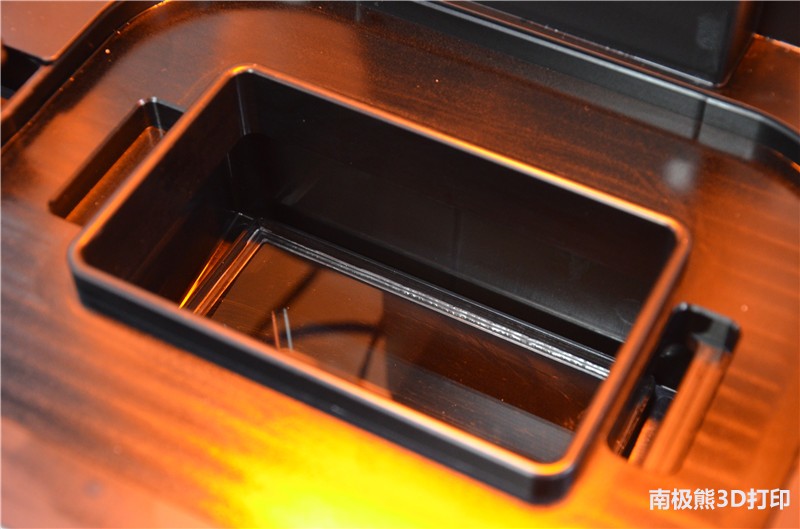

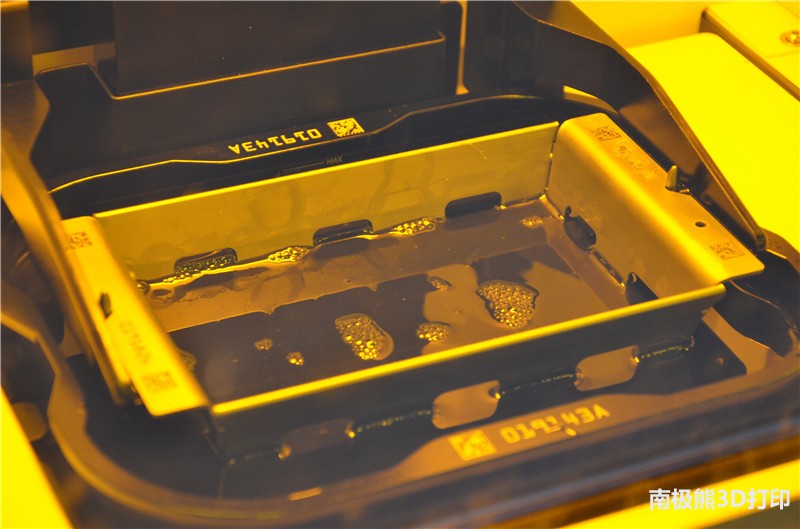

料盒才用一體式合金料盒。做工精湛。拿在手上很沉，可能是由于料盒上的離型膜的張力要求比較高，所以并不會讓客戶自行更換離型膜，而是需要整體更換合金料槽。目前這個料盒還沒有回收流程，如果今后料盒廠家提供回收更換的話，會更加經濟并且環保。

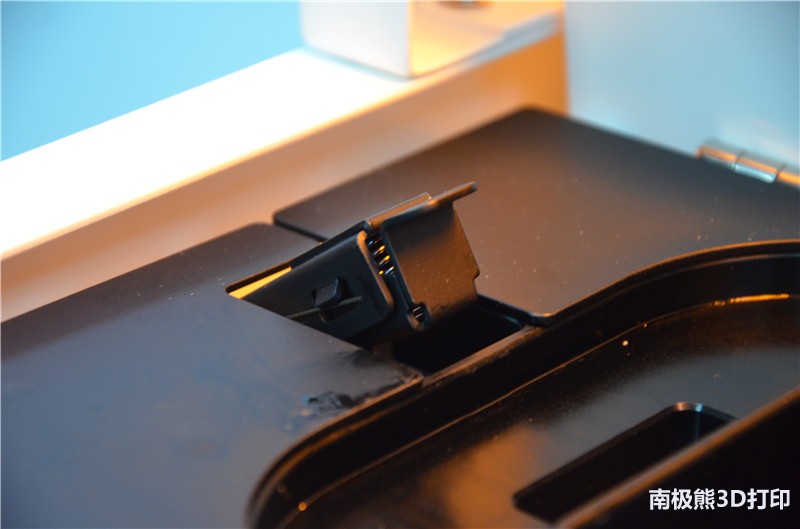

料盒的安裝同樣是有限位夾具進行的，所以操作也是十分方便，并且可以很好的控制安裝誤差。從而有效保證打印的精度。
取下料盒我們可以看到料盒離型膜下方并沒有我們通常見到的擠壓式的玻璃透鏡板，那么這個就是Figure4獨創的非接觸式DLP成型技術。
玻璃透鏡距離離型膜有將近5cm的距離，說明3DS在光路的變形控制上做的非常優秀，才能搞保證這種結構下保持高精度的打印和成功率。

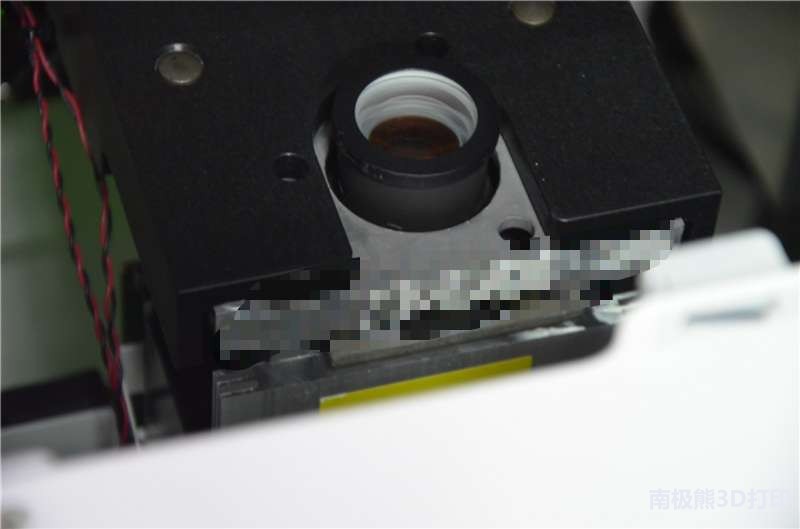

在透鏡下方就是光機所在的位置。

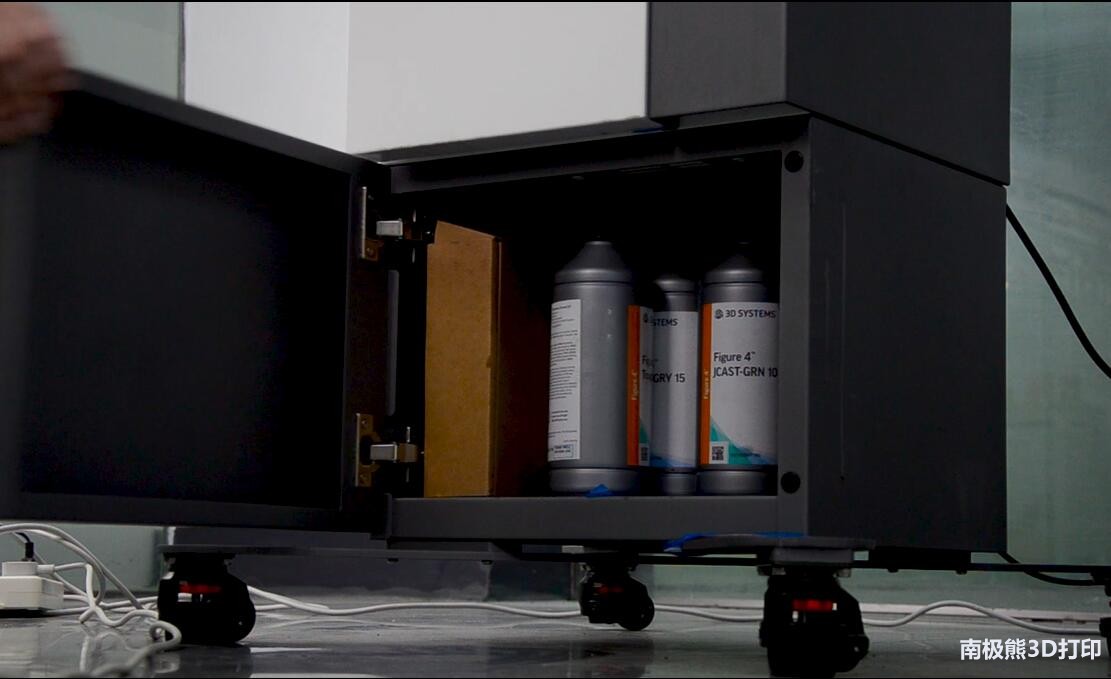

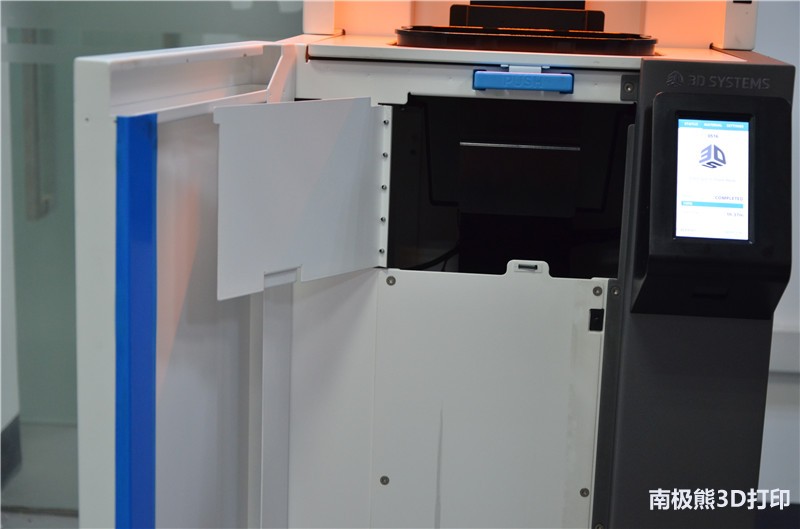

位于機箱下方還有一個金屬門，打開是一個便捷的儲物倉，可以放常用的打印耗材。十分方便。

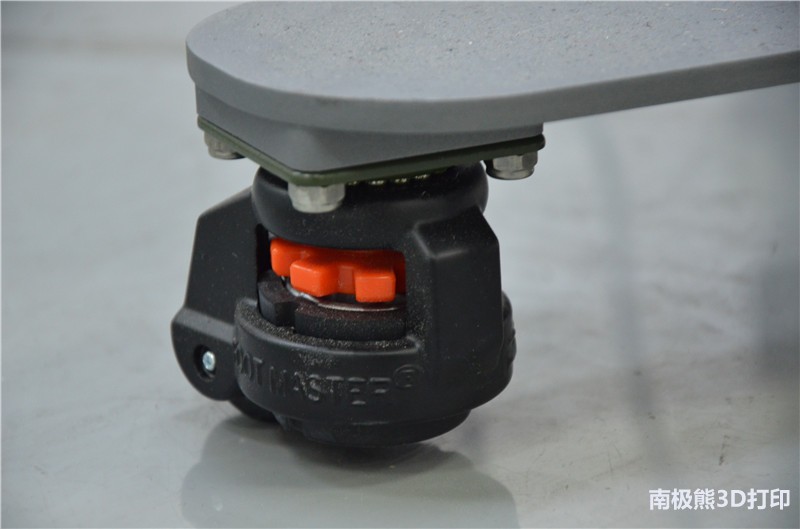

設備最下方還有非常便捷并且質量優秀的可移動萬向輪。
三、重點，測試打印
介紹完大致的外觀，結構和細節部件后，我們一起來看下打印過程和成品效果。（具體過程也可以看評測視頻哦~）

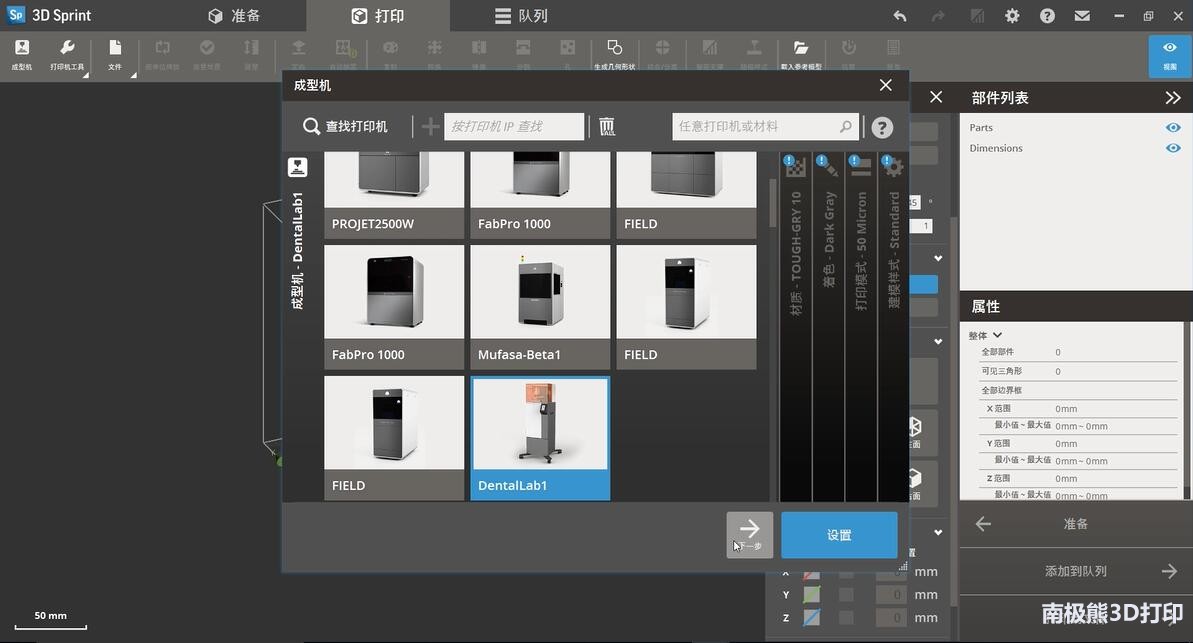

首先需要先開機，然后在聯網的控制端電腦使用3D Systems 3D Sprint®軟件進行打印文件的導入，修復，添加支撐。由于這款軟件已經可以接入3DS全系列設備，所以只需要找到當前這臺Figure4 Standalone就可以運行了。

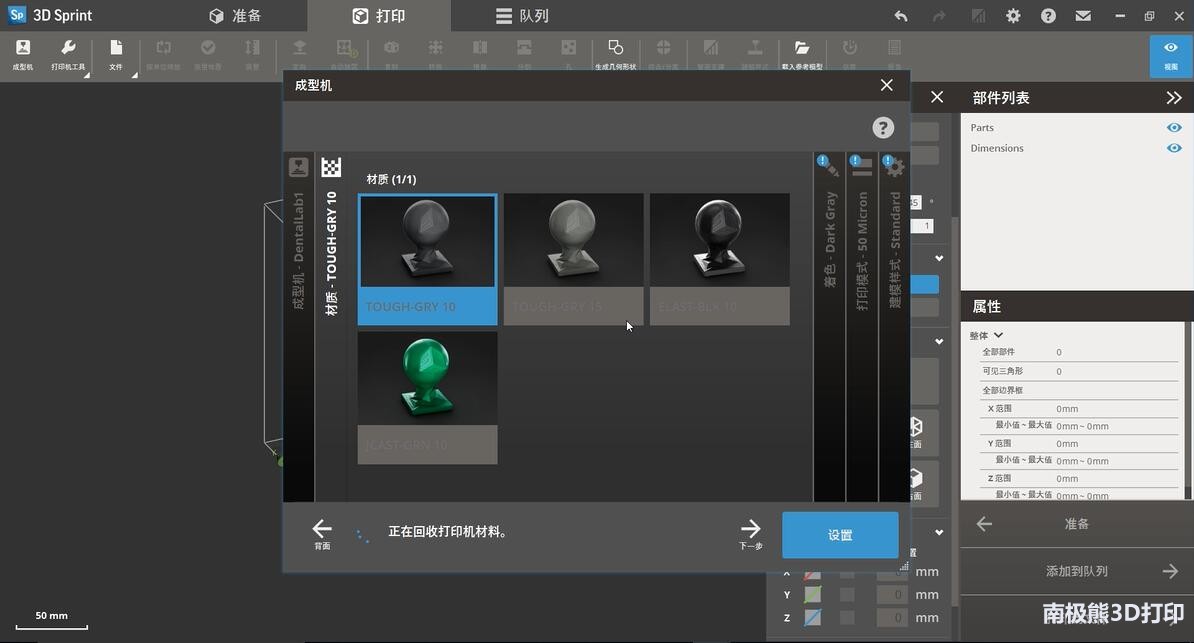

選中設備后需要選擇相應的打印材料。

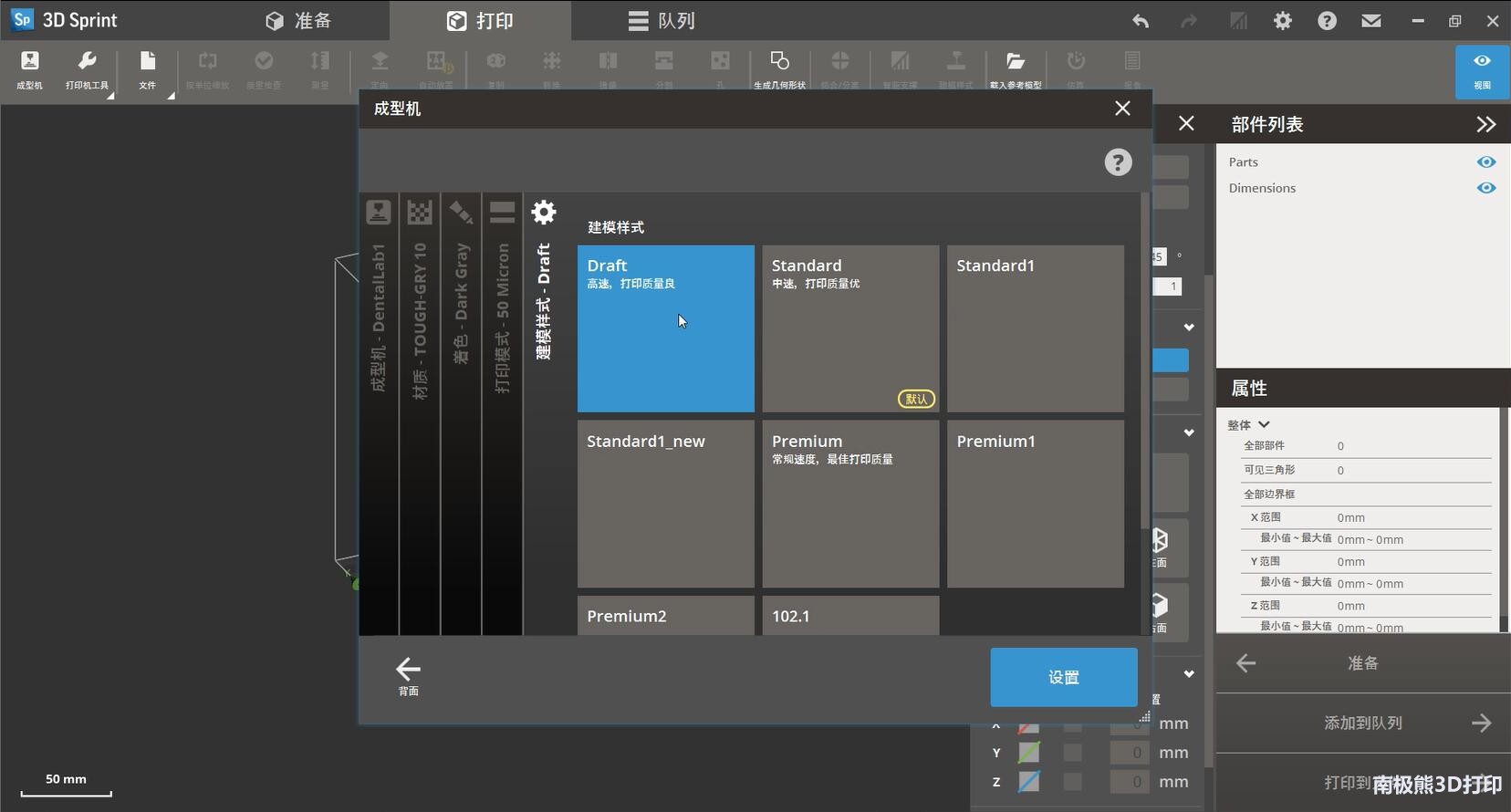

選擇打印的效率要求，可以選擇默認的效率設置也可以自定義效率設置。本次測試中我們選用了默認的設置。雖然基本所有的固化時間參數均可以自定義。
但是官方是不允許使用第三方耗材的。而且每瓶耗材上都有獨立二維碼，每次打印前，需要在打印機上的二維碼攝像頭掃描確認耗材。才可以通過打印驗證。如果客戶有其他的耗材要求，可以聯系3DS公司來共同探討解決方案。并且3DS公司歡迎客戶與之共同開發測試新型材料。

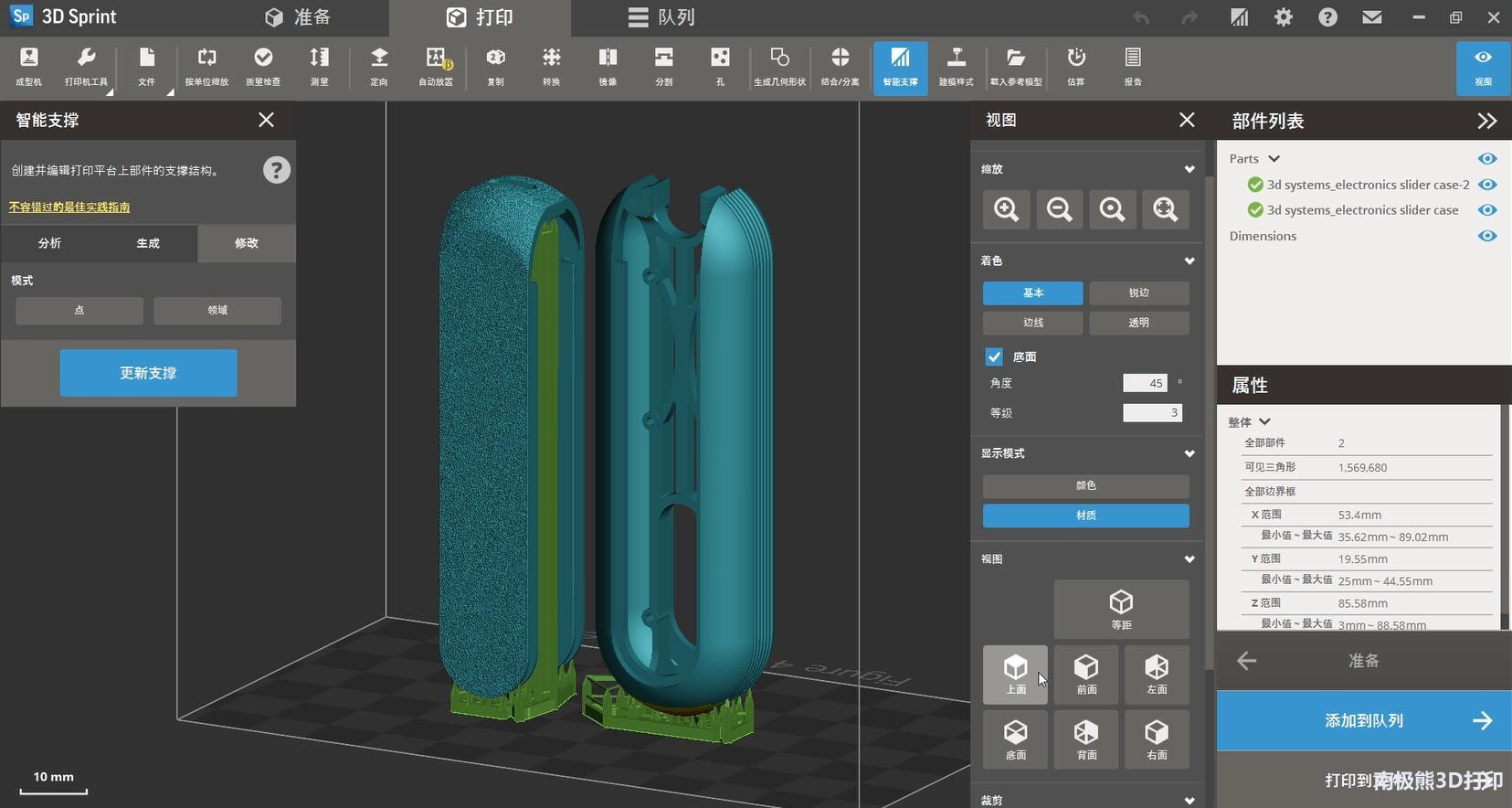

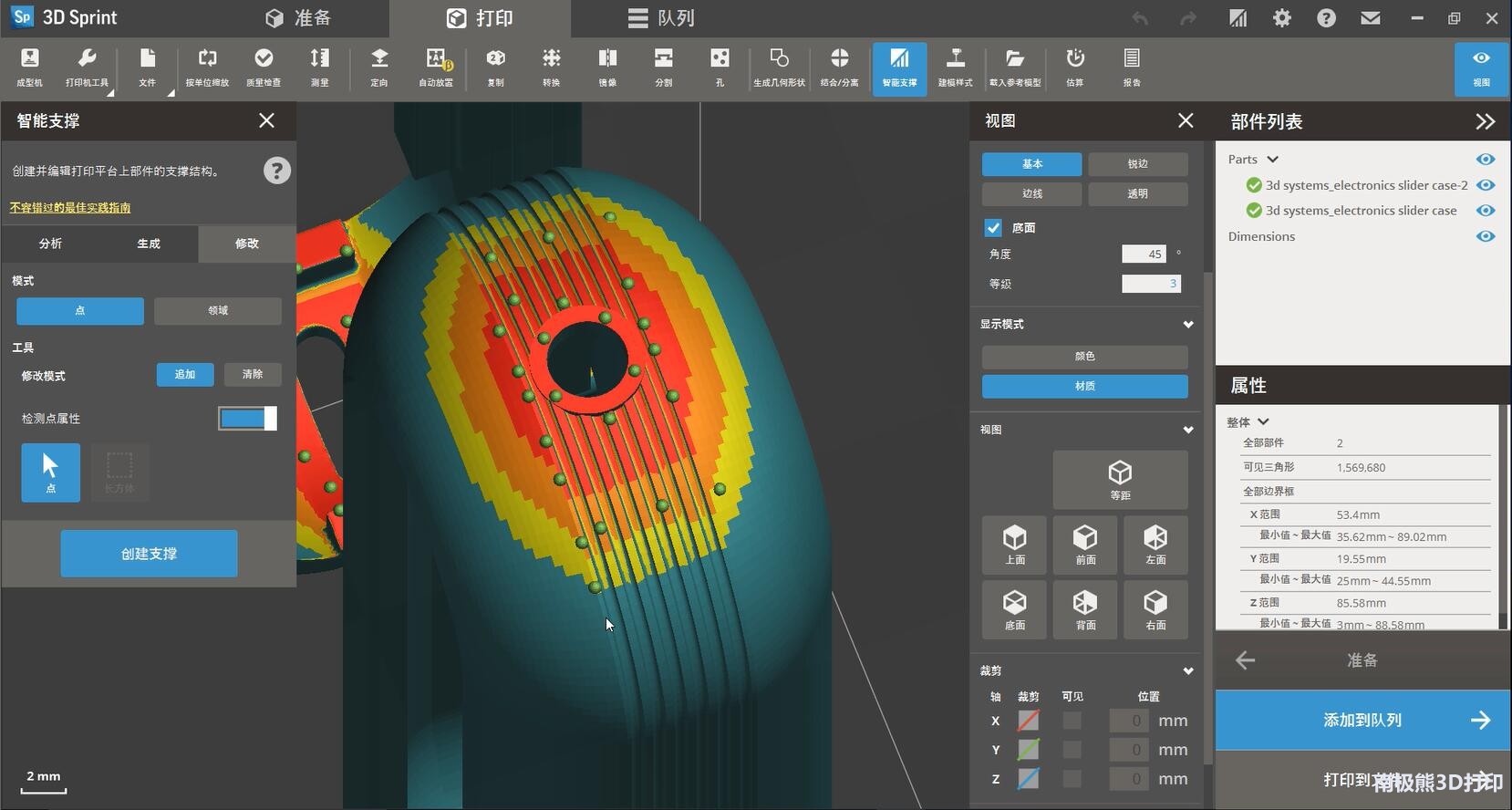

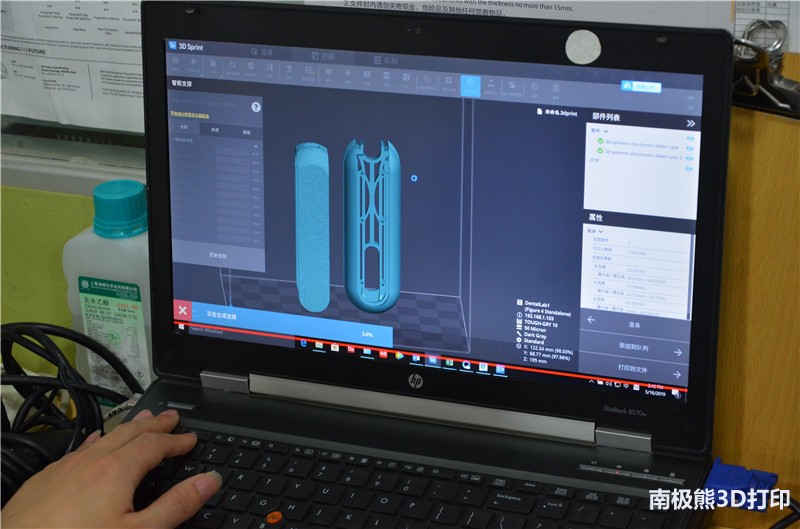

導入需要打印的模型數據，調整好模型的位置。就可以進行支撐的添加了。
支撐確認后就可以添加到隊列，數據會傳到打印機中。
只需要從打印機的液晶屏上選擇開始打印即可開始打印。

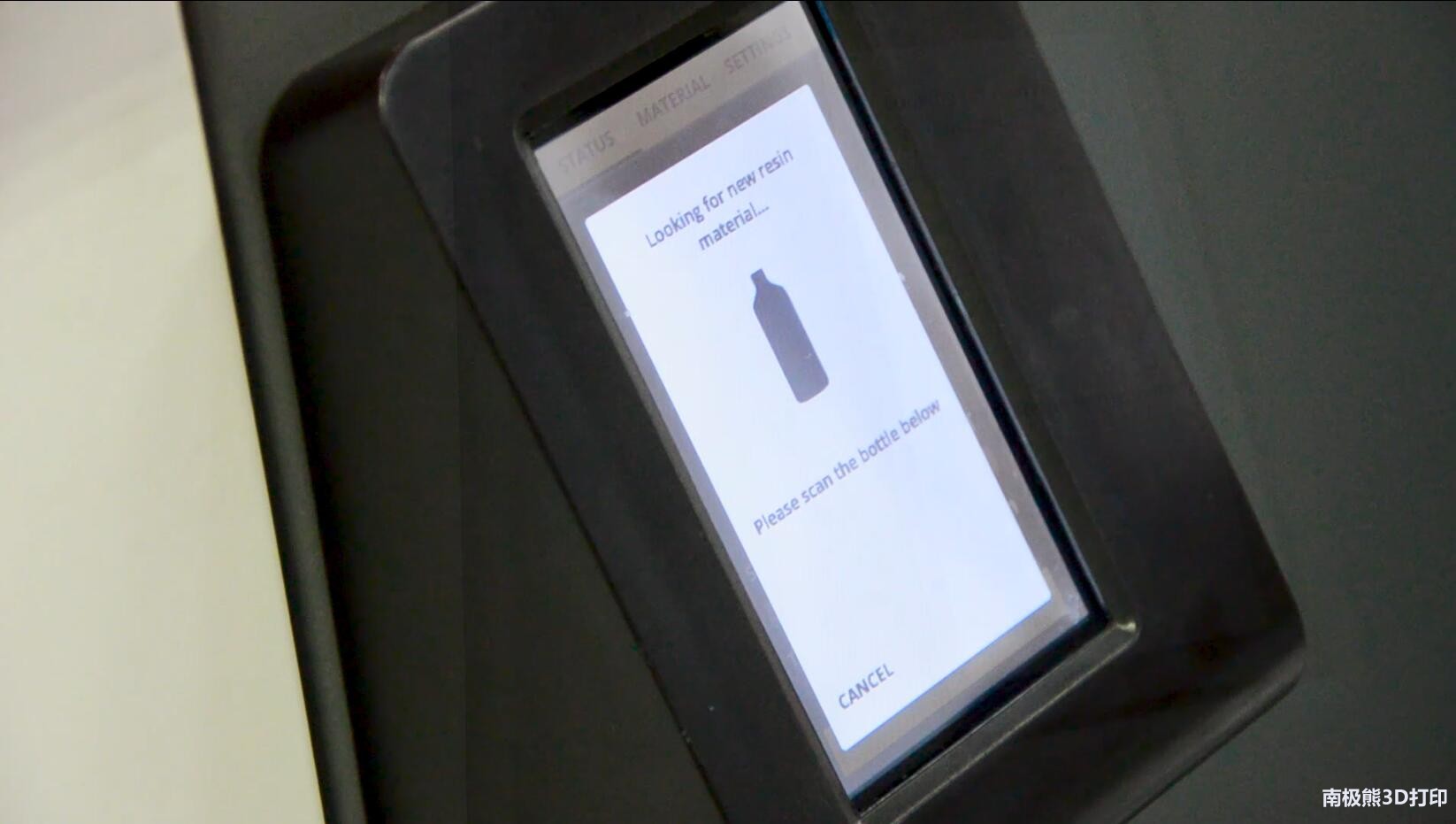

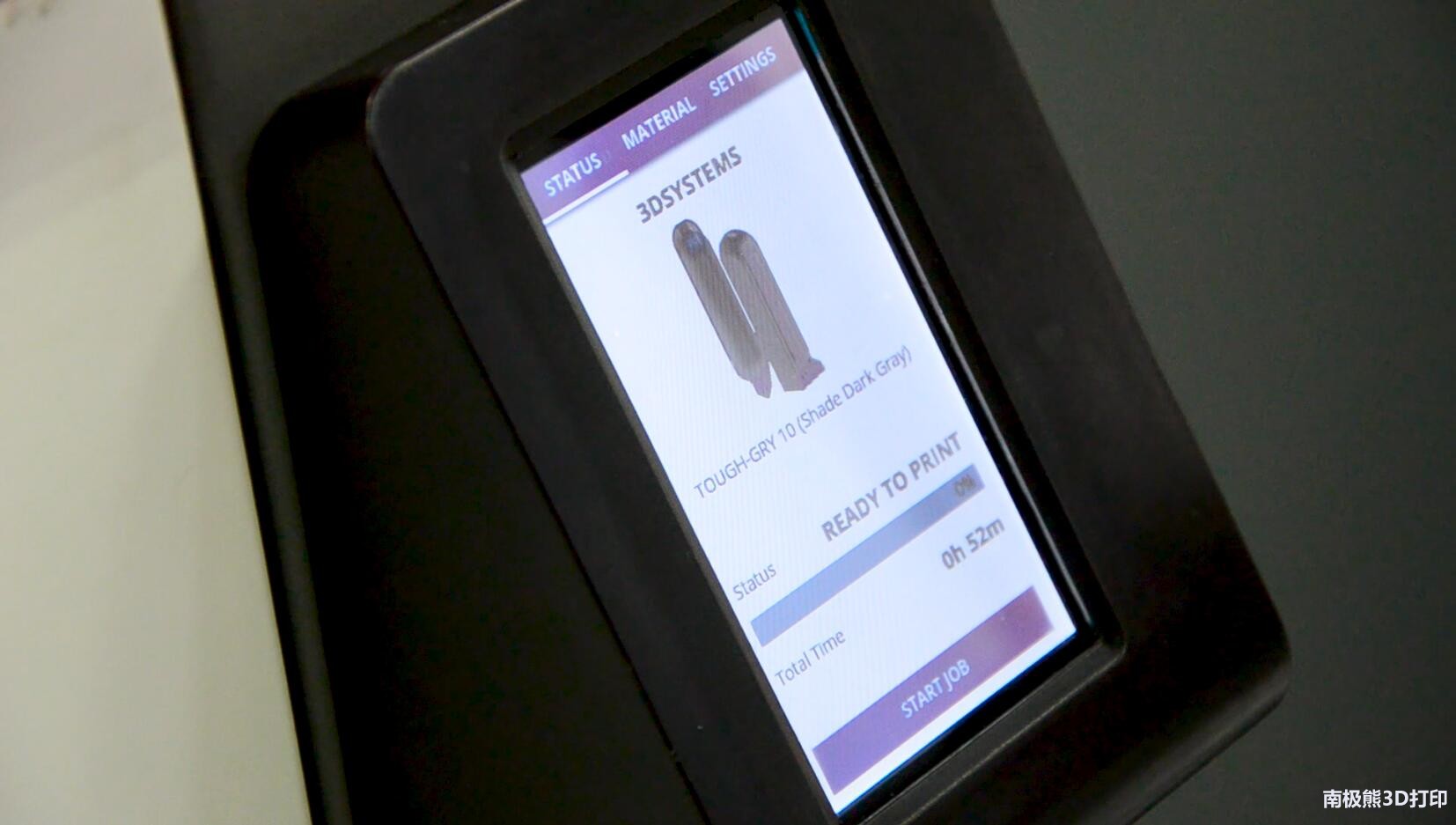

點擊START JOB按鈕后，設備會提示我們掃描耗材瓶上的二維碼。

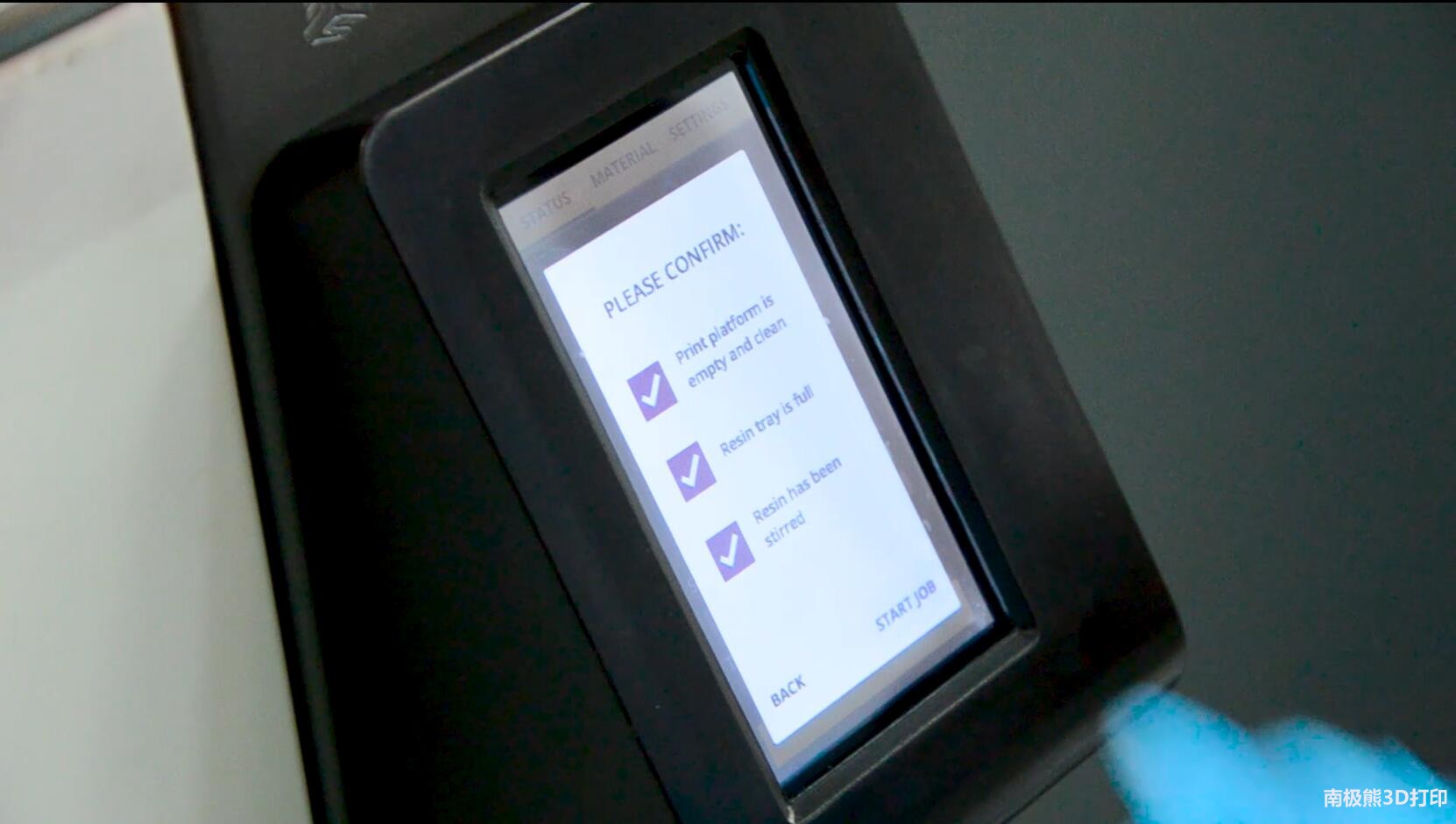

掃描完成后，設備會讓確認平臺、樹脂槽樹脂液位和樹脂型號。再次點擊START JOB后，打印機就開始打印了。

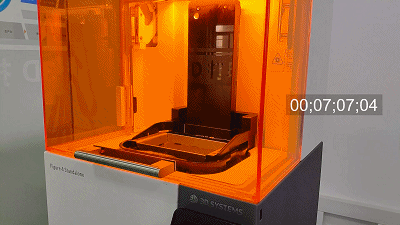

本次打印時間共58分鐘，打印件高度90.09mm（含支撐），算上加樹脂，等簡單操作共計1小時7分。打印速度是非常高效的。

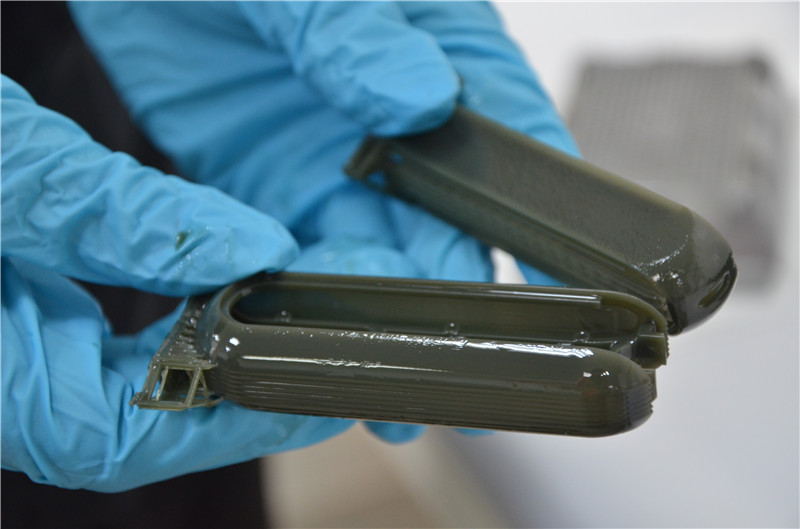

我們再看下神器去支撐~簡直是目前我見過最爽的支撐去除方法啊~
然后就是標準的酒精清洗，小刷子刷起來，最后放到固化箱安靜的等待1個小時~

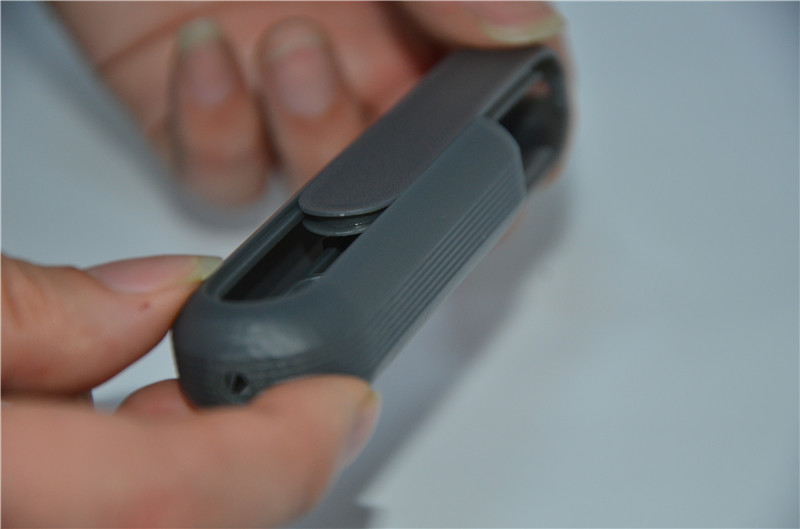

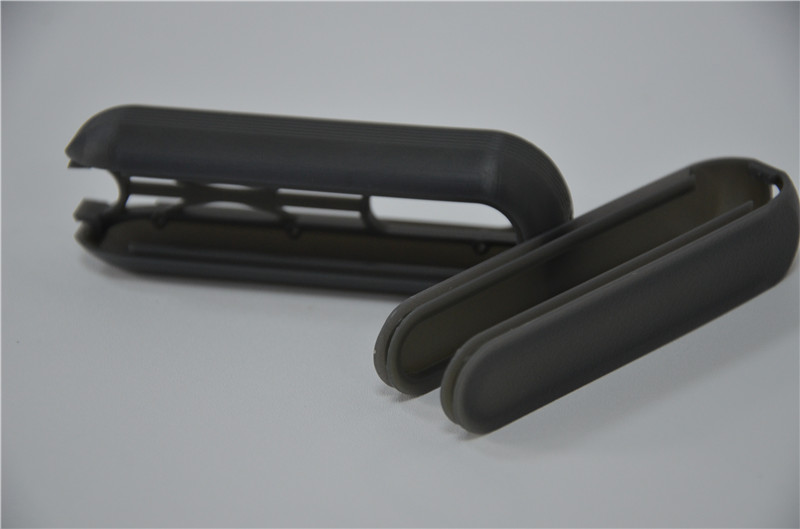

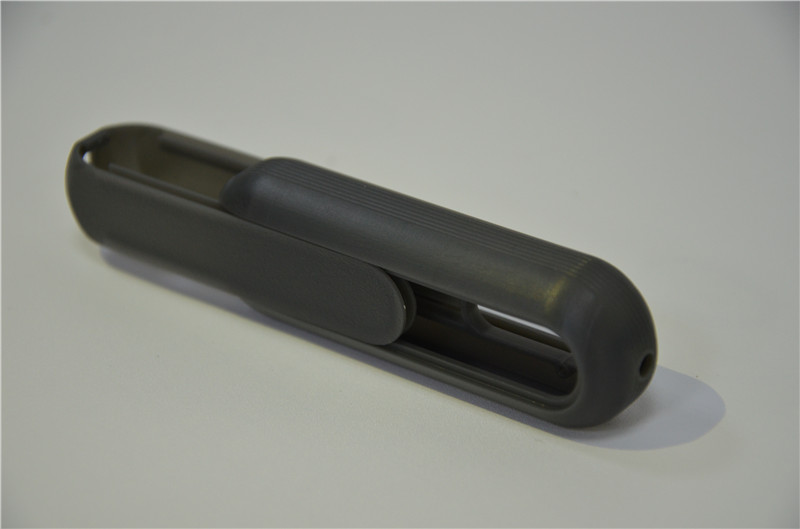

最后我們看下最終產品效果嘍~
雖然這次是個簡單的評測，但是從中的干貨內容還是挺多的。
