教程：使用家用3D打印機自制電路板原型
大家知道，3D打印機已經極大的擴展了國內產品和快速成型的可能性。甚至只要有一臺桌面3D打印機，你就可以舒舒服服的在家里用3D建模程序建造任何模型，并將它們打印出來。然而，3D打印電子產品似乎還有一些遙不可及，目前只有一些公司和個人在嘗試這個領域。
到目前為止，制作一個電路板原型需要烙鐵或找到專業的生產商幫您制作。然而，如下面的視頻所示，許多人用一塊傳統的鐵和一臺激光打印機就能夠制造它。
但是，如你所見，這個過程還是有一定的難度的。這就是為什么我們想要在這篇文章中展示另外一種用3D打印機制作PCB原型的方法。
實際上，您可以在幾乎任何一款3D打印機上安裝一個二極管激光器。你可以把二極管激光器作為一個附加裝置或用來替代打印機的擠出機。二極管激光器小而緊湊，相比CO2激光器，它的輸出功率相對較小。在這種情況下，小功率輸出反而合適。
那么，一個人如何在家里或在辦公室里制造一個電路板原型呢？

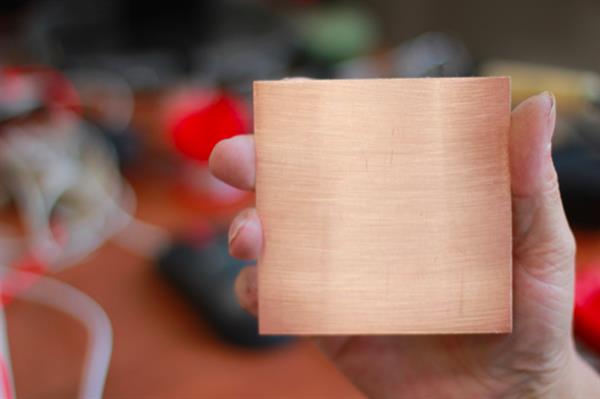

首先，你需要一個鍍銅玻璃纖維板、任何深色的乙烯薄膜（激光能穿透就行）、氯化鐵（可以在化學試劑商店買到）和一個安裝在3D打印機上的二極管激光器。激光的輸出功率并不重要，但我們不建議使用超過2W(2000mW)的二極管激光器。
在3D打印機上安裝激光器很簡單，看看下面的視頻里是怎么完成的：
激光安裝好后，我們就可以開始了：

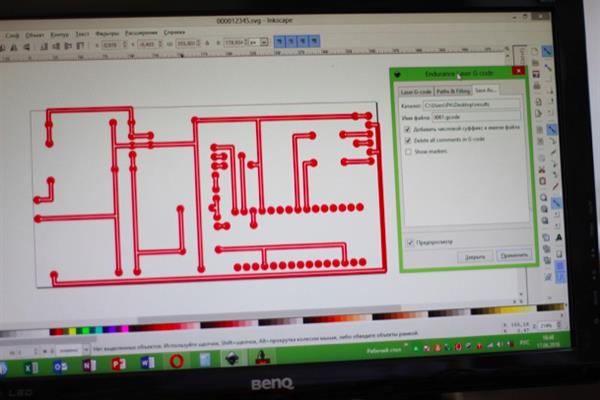

1、使用一個Inkscape型的任何程序來創建一個電路板模型，重要的是要把模型做成一個反轉圖像，稍后我們將解釋為什么要這樣。
2、下一步，將模型轉換成G代碼。

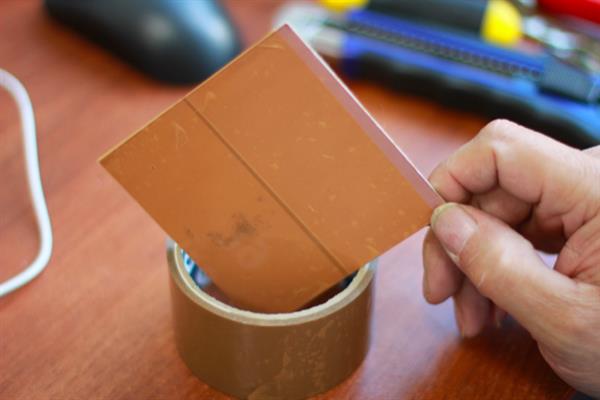

3、把乙烯薄膜貼在鍍銅玻璃纖維板上。

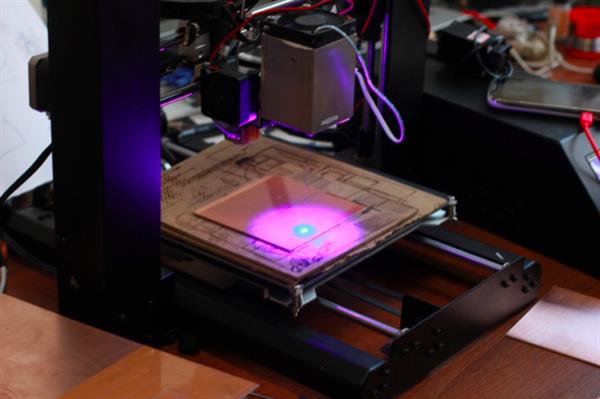

4、將粘有乙烯薄膜的玻璃纖維板放在你3D打印機的工作臺上，然后打開3D打印機，使用激光切割/雕刻模式。

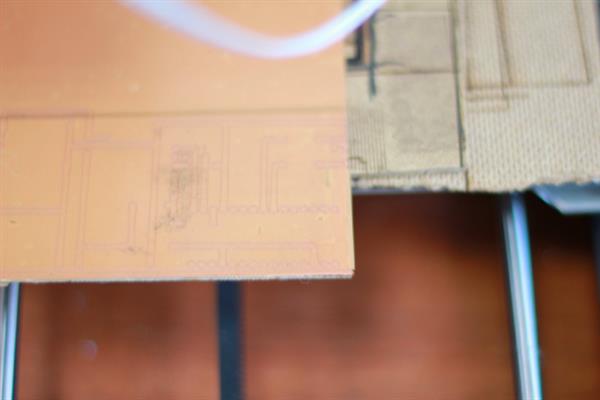

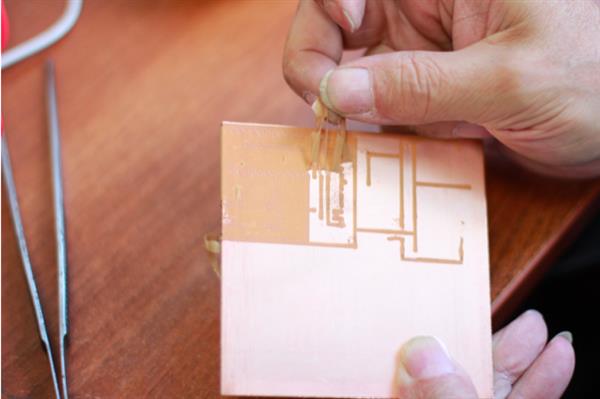

5、下一步，你可以觀察到激光將模型的反轉圖像刻到乙烯薄膜上。
6、在水中溶解氯化鐵粉末（不擔心，不會有化學反應）
7、溶解完成后，將玻璃纖維板放浸在氯化鐵水中45-60分鐘。

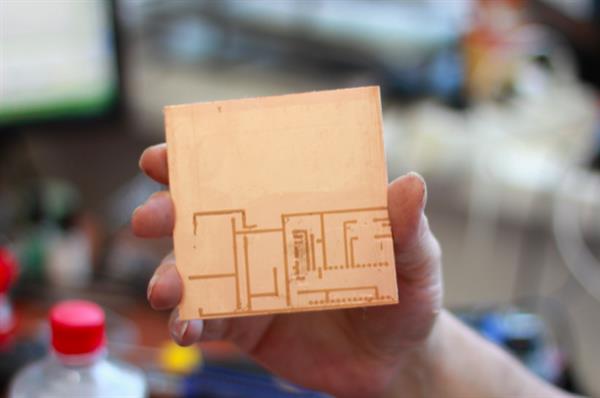

玻璃纖維板表面上的銅將與鐵氯化鐵發生反應（銅蝕刻化學反應），從而在干凈的玻璃纖維板上留下反轉圖像的輪廓。然后，用一個小鉆頭為必要的連接器鉆一些洞或者在電路板的頂部焊接上連接器。
就這樣，我們已經向你展示了如何使用3D打印機和激光來制作一個電路板。當然，這項技術并不完美，并且有幾個缺陷。但它是有效的，可以在家或小實驗室使用。
