雖然魯迅先生強調他沒有說過：摩天輪是圓的，沒有起點和終點，在摩天輪下愛情和夢想都不會結束。但這依然不能改變小編完成摩天輪教程的決心。上周我們已經給大家講解摩天輪底座的制作方法，這周我們將繼續來制作摩天輪的剩余部分。

小錦囊：

1、使用軟件：3D One

2、在制作的過程中，主要使用的命令：①圓柱體。②距離測量。③陣列。④拉伸。⑤鏡像。⑥剪切。⑦鏈狀圓角。

3、本教程主要是教各位如何調整配合件的間隙。

4、由于官網上傳有限，模型打印文件上傳的是整個，用Magics把模型轉成零件打印。

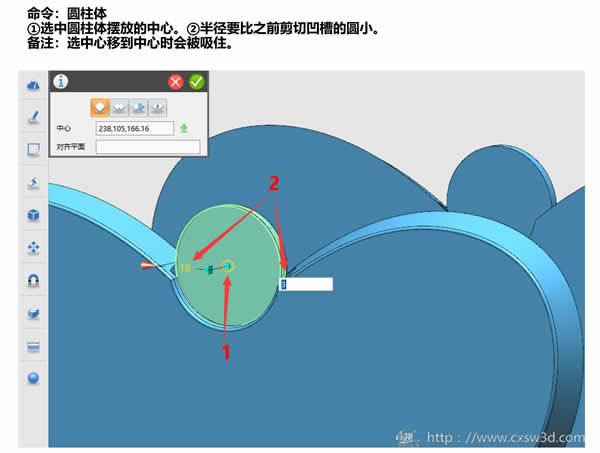

第一步：

命令：圓柱體

①選中圓柱體擺放的中心。②半徑要比之前剪切凹槽的圓小。

備注：選中心移到中心時會被吸住。

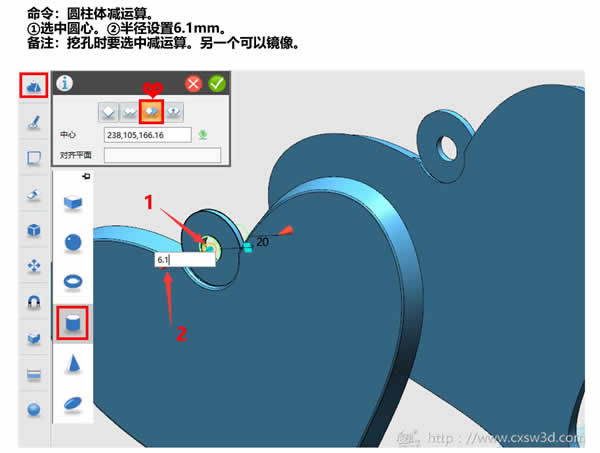

第二步

命令：圓柱體減運算。

①選中圓心。②半徑設置6.1mm。

備注：挖孔時要選中減運算。另一個可以鏡像。

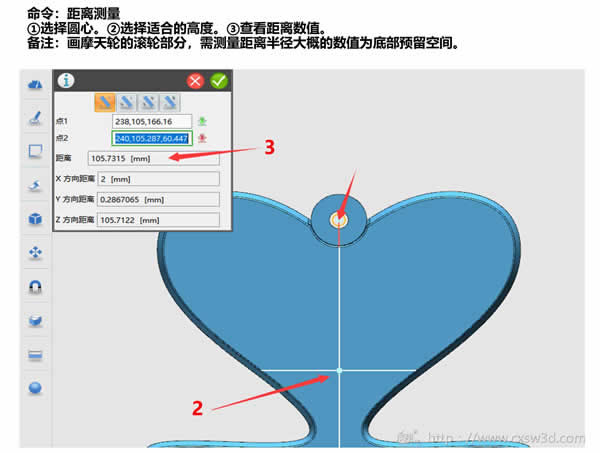

第三步

命令：距離測量

①選擇圓心。②選擇適合的高度。③查看距離數值。

備注：畫摩天輪的滾輪部分，需測量距離半徑大概的數值為底部預留空間。

第四步

命令：圓形、不規則線、鏡像

①選擇草圖平面。②選擇草圖平面的正視圖。③繪制圓（用測量的半徑）。④畫對稱線。⑤在對稱線上畫一邊圖形，然后鏡像。

備注：為了圖形的完整，除了圓最好都用對稱命令繪制。

第五步

命令：陣列

①選中要陣列的線。②選擇旋轉的圓心。③旋轉的數量。④旋轉的角度。

備注：在陣列的時移動鼠標到中心可以查看陣列是否有問題。

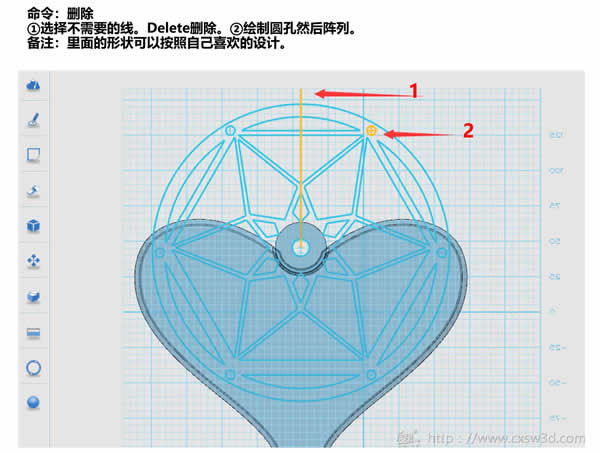

第六步

命令：刪除

①選擇不需要的線。Delete刪除。②繪制圓孔然后陣列。

備注：里面的形狀可以按照自己喜歡的設計。

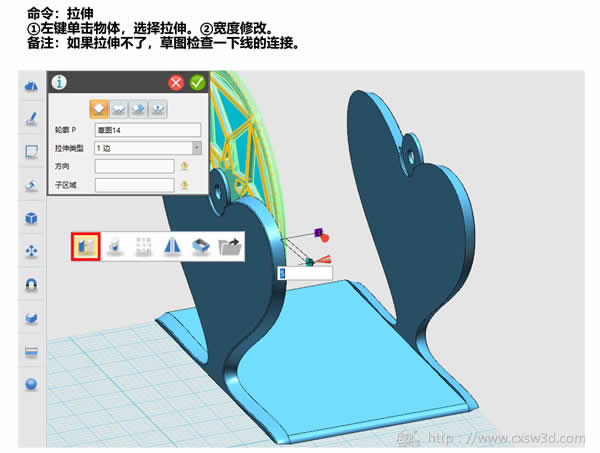

第七步

命令：拉伸

①左鍵單擊物體，選擇拉伸。②寬度修改。

備注：如果拉伸不了，草圖檢查一下線的連接。

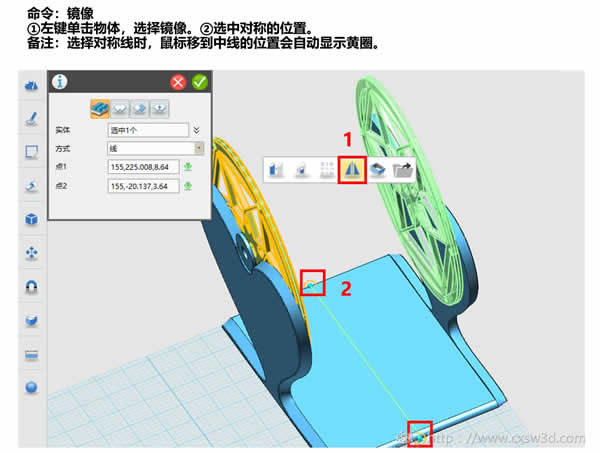

第八步

命令：鏡像

①左鍵單擊物體，選擇鏡像。②選中對稱的位置。

備注：選擇對稱線時，鼠標移到中線的位置會自動顯示黃圈。

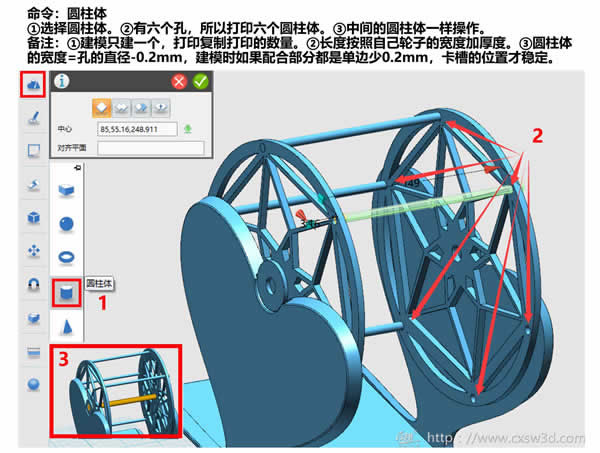

第九步

命令：圓柱體

①選擇圓柱體。②有六個孔，所以打印六個圓柱體。③中間的圓柱體一樣操作。

備注：①建模只建一個，打印復制打印的數量。②長度按照自己輪子的寬度加厚度。③圓柱體的寬度=孔的直徑-0.2mm，建模時如果配合部分都是單邊少0.2mm，卡槽的位置才穩定。

第十步

命令：剪切、鏈狀圓角、拉伸

①剪切不需要的線。②鏈狀圓角為3。③拉伸厚度。④復制另一邊，打印出來夾相片。

備注：①環一定要比圓柱大0.5mm以上。②圓角要檢查，太大會顯示不出來。③拉伸厚度不需要太厚。

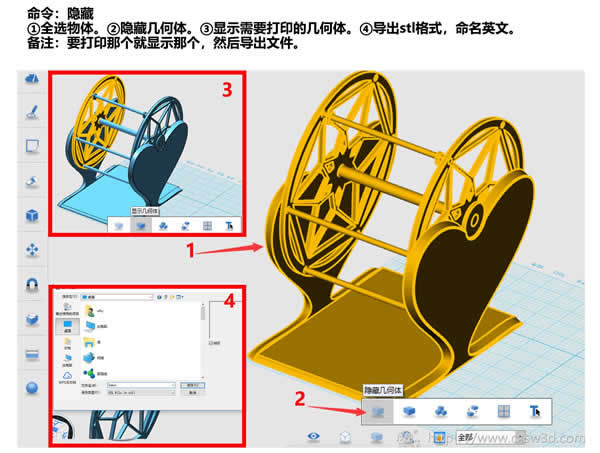

第十一步

命令：隱藏

①全選物體。②隱藏幾何體。③顯示需要打印的幾何體。④導出stl格式，命名英文。

備注：要打印那個就顯示那個，然后導出文件。

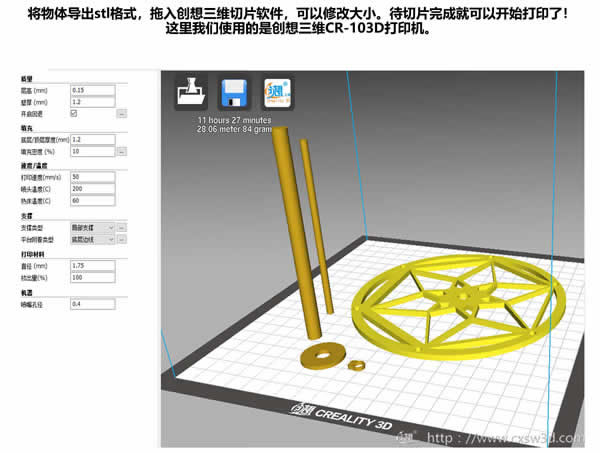

將物體導出stl格式，拖入創想三維切片軟件，可以修改大小。待切片完成就可以開始打印了！這里我們使用的是創想三維CR-10 3D打印機。

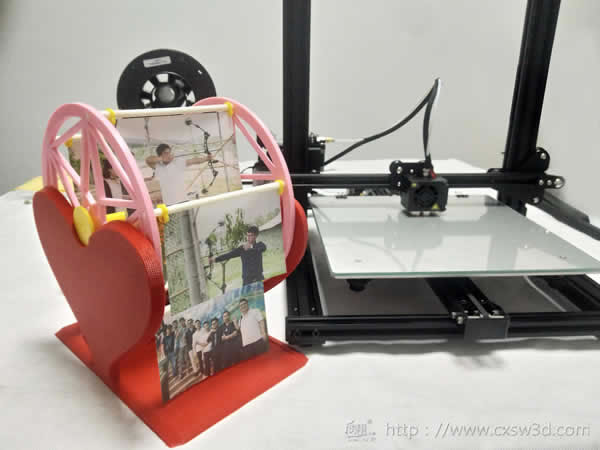

打印完成后，將模型按三維圖組裝在一起，并掛上照片，這樣一個掛滿愛與幸福的摩天輪就做好了！

PS：創想三維每周都會推送3D打印教程，需要的朋友可關注我們的官方消息喲。

最后附上摩天輪下載鏈接：http://www.cxsw3d.com/yeyuaihao/38-283.html

想要了解更多請點擊：http://www.cxsw3d.com/
