3D打印加支撐的正確姿勢是什么？看完你也變牛人
在3D打印的過程中，給模型加支撐是必不可少的的一個環節。支撐加的成功與失敗，直接決定了模型最后能不能夠被成功打印。
根據模型本身的特點，我們一般為模型選擇完全支撐、部分支撐以及不加支撐這三種類型。

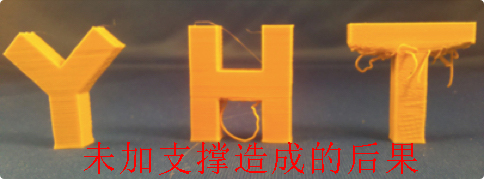

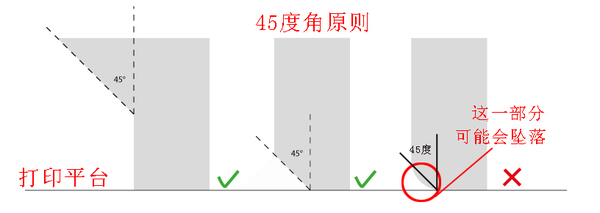

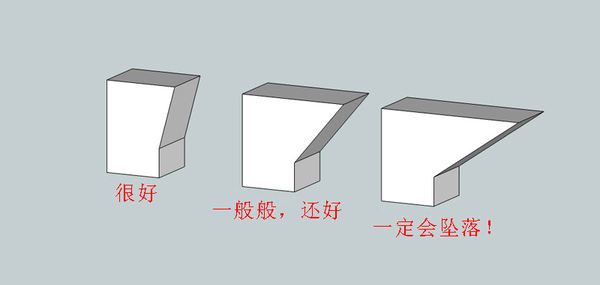

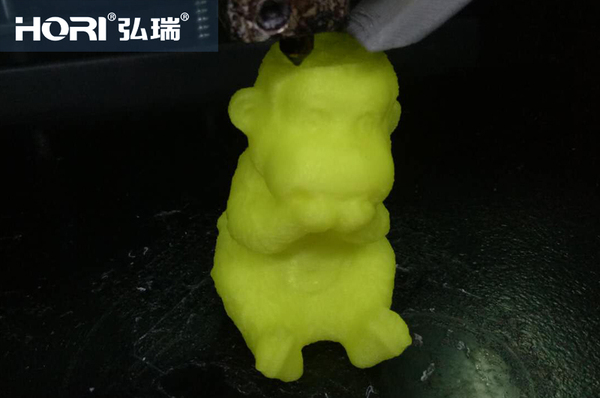

在這里，需要首先說明一個概念——3D打印中的45度角原則。我們都知道3D打印FDM熔融沉積技術的原理是，將材料加熱熔化，一層一層的堆積，直至模型最終成型。那么這里就要考慮到一個重力的問題。根據重力原理，如果一個物體的某個面與垂直線的角度大于45度且懸空，就有可能發生墜落。對于3D打印，也是如此，雖然在打印過程中，材料經過熔化后，會出現一定的粘附性，但是，材料也有可能在沒有完全固化之前，因本身的重力而墜落，從而導致打印失敗。如下圖所示：
下面我們來介紹完全支撐、部分支撐以及不加支撐這三種類型，分別是什么，以及各自適合怎樣的模型。
--------------------------------------------------------------------------
首先，完全支撐；

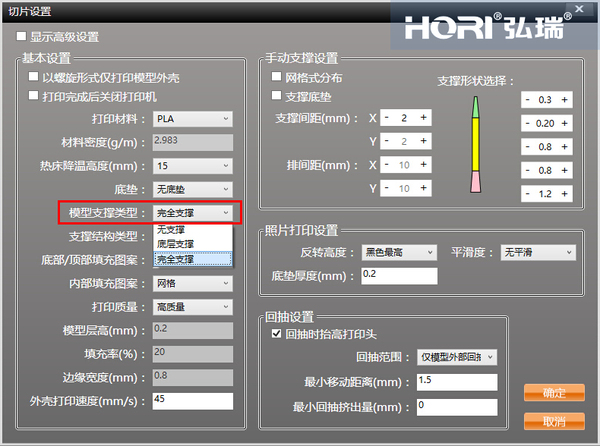

切片軟件中，系統會根據45度角原理，計算出模型所有需要加支撐的點，自動為模型加入支撐。比如弘瑞自主研發的切片軟件，在切片設置一欄，用戶可以選擇“完全支撐”，如下圖：
什么樣的模型適合加完全支撐呢？有兩種。
1、模型結構較復雜，部件較多，重心分散，不呈現出一定的規律性。

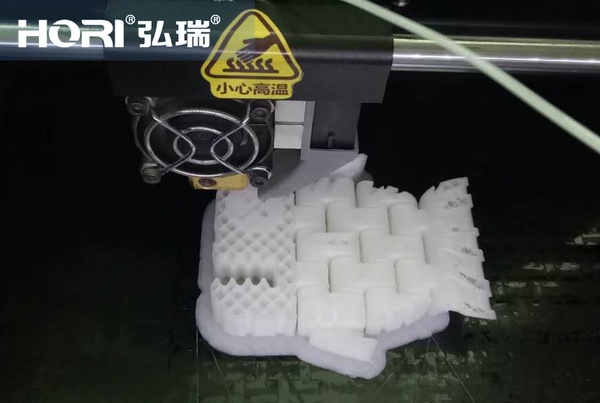

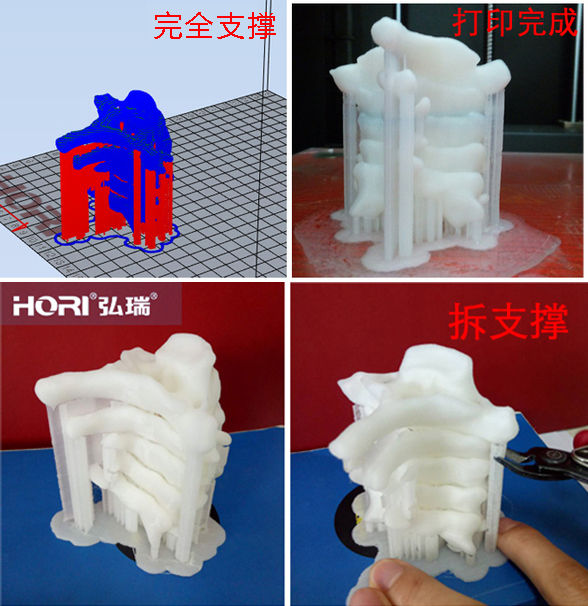

比如這個患者的骨頭模型，內部可能有一些我們外部看不到的鏤空，伸出來的枝杈比較多，且都大于45度角，如果單個去手動加支撐的話，某些部位可能照顧不到。這時候，我們會考慮加完全支撐。
2、模型某些部位比較纖細，且懸空部分較多。

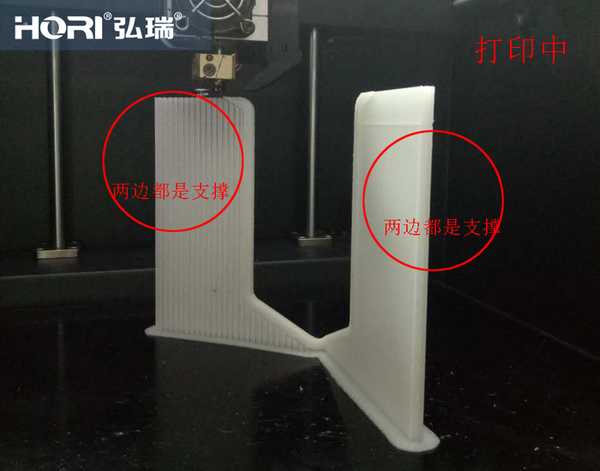

下圖這個算是一個纖細模型的典型，它的某些部位類似于一根很細的棍子，所以打印過程中，模型很可能因?yàn)槟硞�(gè)點沒有加支撐，而打印失敗。所以一定要加完全支撐。

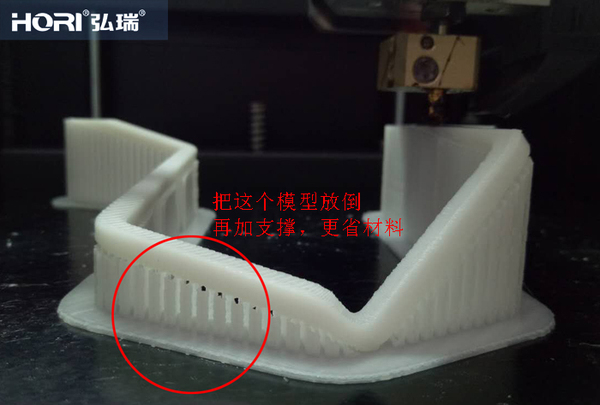

同樣是這個模型，將它放倒，再加支撐，會節省一定的材料，因?yàn)榇蛴⊥瓿珊螅问且コ舻摹?/span>
---------------------------------------------------------------------
再就是，部分支撐；與完全支撐相對，部分支撐是指在模型的某個點或某些部位加支撐。
部分支撐在我們的實際打印過程中，使用較多。經常打印的朋友都知道，拆支撐不僅麻煩，還有可能對模型外觀造成一定的負面影響，所以我們對于加支撐秉持的態度是，支撐加的越少越好，當然是在保證模型能被成功打印的前提下。

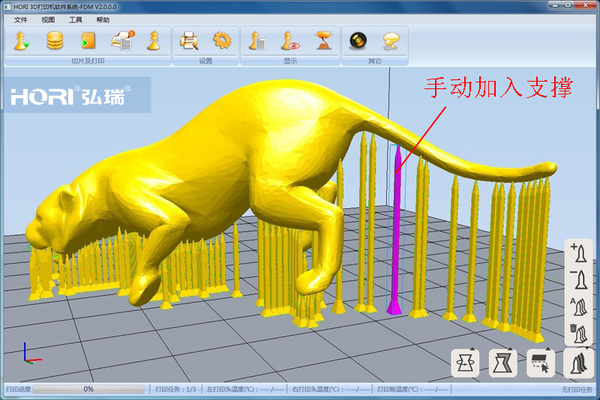

在弘瑞切片軟件中，我們可以手動為模型某些部位加入支撐。比如下圖這個豹子的尾部及身體：
部分支撐比較適用于，模型有一個比較大的主體或重心，結構較為單一，只有部分位置出現了大于45度角的懸空。

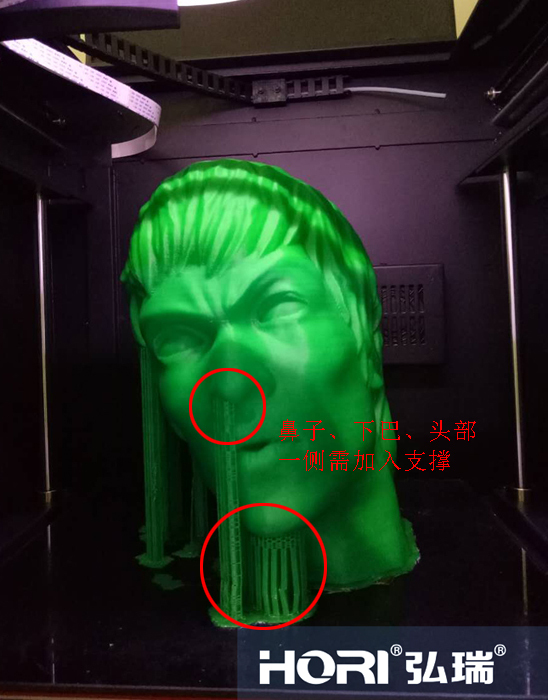

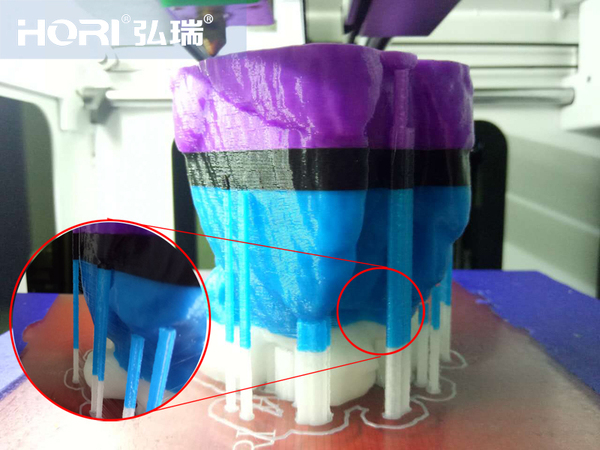

比如下圖李小龍的頭部模型，頭部本身有一定的傾斜，所以只需在頭的一側、鼻子、下巴等這些懸空部分加上支撐就可以。
還有下面這個模型，模型的某些面呈現出一定的傾斜，只需要在這些部位加上支撐即可。
---------------------------------------------------------------
最后一種是，不加支撐；
適合于“下大上小”的模型，即整體呈現圓柱狀、圓錐狀或者是方體狀，底盤比較大；或者是構造極為簡單的模型。
這些模型所具有的普遍特點，就是底座大，上面越來越小，這樣在堆疊的過程中，不會因某個微小部位的懸空而發生墜落。如下圖：
還有下面這個，雖然模型本身相對復雜， 有嵌套結構等，但是整個模型上下是一樣寬的，沒有出現懸空部分，在堆疊的過程中不會發生問題，也可以不用加支撐。

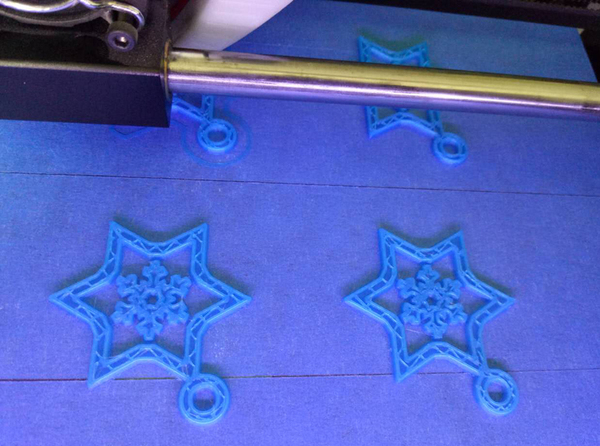

或者是極為簡單的模型，如下圖：
