對于牙科患有毛病的患者來說，通常是拖延到無法再拖延的時候才去看牙醫。 其中一個心病就是擔心手術的效果，然而，隨著3D打印技術走向精準醫療應用范圍，即便是手藝不怎是最高明的醫生，有了3D打印技術也將更容易的實現一場成功的牙科種植手術。

      對于樹脂3D打印在牙科種植過程中發揮的主要作用，本期案例中，我們一起來看一下3D打印是如何在手術演習模型和手術導板這兩個角色中發揮作用的。

當然，也有的樹脂可以用于打印種植牙牙冠，這一點請參考延伸閱讀。

／／／案例研究／／／

患者臨床表現

（9#門牙， 6 犬牙，7側切牙-8門牙）

患者的9號牙齒出現鑄造金屬樁的移動，6-8號牙佩戴了牙橋。顯微鏡檢查顯示8號牙根在牙齦下2mm處有水平裂紋，剩余的牙冠和樁核保留在牙冠中。

術前檢查植入物：

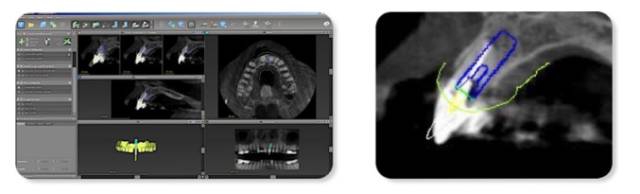

通過Dental Wings coDiagnostiX 手術規劃軟件實現種植體定位。手術規劃重點在于保留面板，接合足夠的頂骨，人工平臺與現有冠的位置保持協調。

術前準備-臨時基臺與牙冠

完成手術規劃之后的下一個目標是生產臨時基臺和牙冠，臨時基臺和牙冠的建模可以通過coDiagnostiX［CDX］ 軟件來實現。CDX 可以輸出用于3D打印的三維模型STL文件，如下圖所示：

從左到右你會注意到，該軟件將掃描的結果轉化為三維模型，然后執行一個布爾運算形成植入物副本，以及其冠狀投影。

由此產生的圓柱形骨釘槽型為制造商的植入物提供了一個底座的位置，用戶可以添加一個牙冠到這個底座上，如視頻顯示：

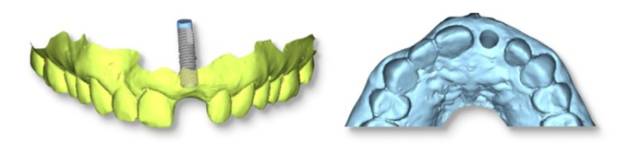

從而得出了如下的STL模型：

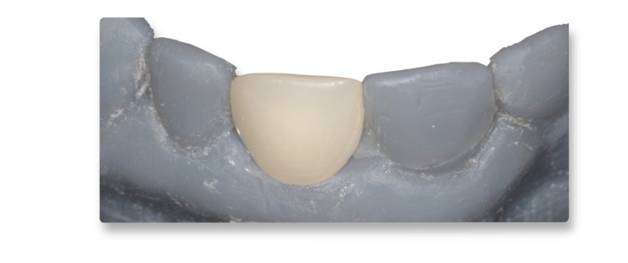

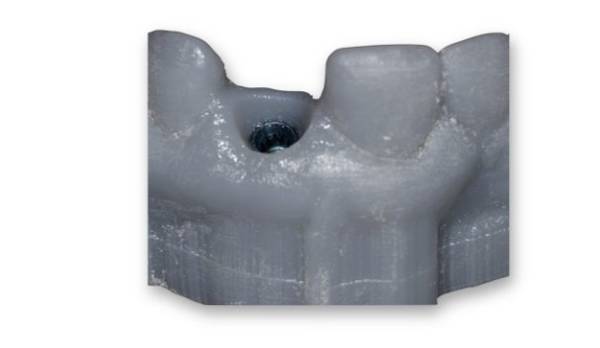

生成臨時基臺和牙冠的STL文件后，通過Formlabs 2桌面打印機將灰色樹脂打印出來，帶來了精確的臨時基臺槽型。

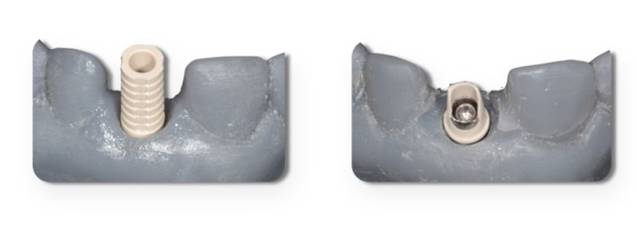

一般情況下，醫生直接進行種植手術。因?yàn)橛辛诉@個十分正確的手術前的模型，醫生就可以在這個基臺上進行手術演習。

手術：

通過coDiagnostiX建模還可以獲得種植體骨釘?shù)氖中g(shù)導板，導板通過Formlabs的Dental SG桌面型打印機打印出來。

手術達到了預期的效果：

使用3D打印的預規劃模型和手術導板制造植入物臨時基臺和牙冠使得數字化手術規劃技術精準而高效，術前定制的基臺與患者相對于患者拔牙后的牙冠如預期一樣準確。

內容來源：Formlabs
