詳解3D打印在航空制造中的優點與局限(2)

時間:2017-06-15 20:45 來源:南極熊 作者:中國3D打印網 閱讀:

3D打印對復合材料的支持

3D打印不僅可以用于金屬和非金 屬材料,還能夠用于碳纖維這類復合材料的制造。

現代航空復合材料主要采用絲材鋪、繞和樹脂固化。復合材料絲材采用鋪帶方式疊層制造成型,使復合材料大都呈現平均厚度的平面結構,組合件則采用粘接或標準件固定的方式。如果將3D打印技術應用于復合材料制造,將絲材的鋪疊和樹脂填充由平面向立體發展,能夠使復合材料復雜結構件一體成型,省去零件粘接和共固化的后續工藝過程,降低復合材料整體部件的制造周期,并避免組合加工過程控制中可能出現的工藝缺陷。3D打印可以制造出立體網格形的 復雜結構,每個網格的空間尺寸可以達到高度一致,雖然網格結構并不適合獨立作為航空部件,但卻可以成為航空復 合結構件的基材。

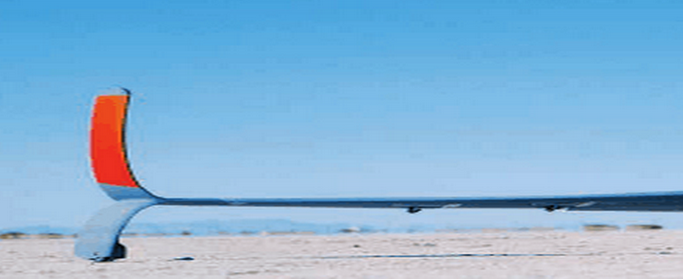

△3D打印無人機的機翼結構特寫

網格結構基材與復合材料纖維組合,利用樹脂固化/燒結金屬/陶瓷與復合材料,能較好兼顧強度、曲面外形和安裝組合的要求。高性能航空發動機全復合材料葉片與金屬葉盤組合時,不同的材料機械、熱性能對工藝要求很高,設計和施工難度也很大。如果用3D打印技術將金屬基材料與復合材料組合制成葉片,金屬的葉根與盤體材料性能一致,能明顯降低發動機葉盤的組裝難度,也有利于在發動機改進中直接替代全金屬葉片,為發動機整體減重提供非常大的改進空間。

3D打印的應用限制

3D打印能夠有效提高航空產品的工藝和制造水平,通過結構減重改善航空器性能的潛力也很大,但實際應用所 面對的技術局限也非常明顯,直接限制了3D打印在航空制造領域的應用范圍。3D打印的一體化制造能夠取得減重效應,那把飛機的大部件都用3D打出來不行嗎?飛機大部件全3D打印的技術難度并不算大,目前國外已實現長度超過5米,直徑1.2米矩形框的3D整體成型,將飛機前機身的框架一體化制造,在加工工藝方面是沒有問題的。理論上只要結構材料相同,大部件整體打印并沒有什么難度,選區熔化成型件的表面粗糙度比較高,基本能滿足替代鈑金組合件的工藝要求。問題是現在的飛機結 構并不僅是要滿足尺寸要求,而是要滿足飛機使用和維護的各方面需要。

現代作戰飛機的機載設備分布全機,飛行控制、燃料和電源系統的導管與線纜同樣分布廣泛。遍布全機的設備和管線需要頻繁維護,這就要求飛機表面必須開有對應的檢查口蓋,先進戰斗機的表面開口率甚至可以超過60%。設備檢查開口需要內部結構避讓,機體結構還要留出故障件更換所需的操作空間。如果機體結構的大部件實現一體化,內部成品設備和導管等無法分解的部件,將很難利用外場維護條件實現無損更新。

如果把內部設備分解化裝配,成品與導管增加的接頭和組合件,又會在很大程度上消耗掉結構整體化的收益,增加外場維修和檢查難度將惡化飛機的完好率,也不利于軍用飛機隨使用過程進行改裝完善。現代軍用飛機的改進很頻繁,如美國海軍已退役的F-14艦載戰斗機,各種設備和結構隨飛機生產過程調整,最終幾乎不存在兩架結構和成品完全一致的飛機。如果實現3D打印大部件直接替代組合件,現在的很多改進措施事實上將無法應用,或在改進中必須對結構進行大范圍更換,時間與資金的消耗直接限制了飛機改造的效費比。

事實上,越是功能和設備簡單的飛機越容易實現一體化,越是設備和功能要求復雜的飛機,對結構可拓展性和包容性的要求就越高,采用大規格一體化結構的難度和全壽命成本就越大。維護難度是限制大規格一體化結構的難點,飛機本身的使用特點更影響到整體結構的應用范圍。 現代噴氣戰斗機的飛行速度可達到M1.5,地面停放時的低溫可達到-50℃,飛行時也存在結冰等低溫環境的影響,但駐點溫度在高速飛行時甚至要超過百度,M2以上速度的駐點溫度甚至可以達到200℃,機體外表和結構還要承受高速飛行的速壓。

同時,飛機內部設備艙和管線需要進行溫度和壓力控制,發動機段存在高溫區,均使機體結構和蒙皮要反復承受高/低溫和壓力變換的影響。金屬材料在飛機使用過程中,不同材料和結構存在不同的膨脹系數,不同使用環境將對結構產生多種狀態的應力。整體固定結構勢必集中承受這些應力作用,大規格整體結構很難平衡各種因素的影響,很容易因為應力集中和傳導產生破損和裂紋,結構損壞將主要集中在零件的折角和孔位。組合件雖然在加工和使用中存在問題,但組合件本身就是個分解應力的分散結構,更容易承受飛機使用的惡劣環境要求,出現結構變形和裂紋時也方便更換破損零件,這也是3D打印大部件難以替代的技術優勢。

3D打印大部件的應用前景

3D打印可以支持航空設計師實現夢寐以求的組合件最大化,以及最小化裝配量的高經濟性目標。通過3D打印技術制造整體零件,有條件把維護和結構允許的部分一體化,大幅度減少因為 零件數量和裝配工藝所產生的重量,使飛機設計和裝配的難度明顯得到降低。國內外現階段3D打印的應用范圍還不大,主要集中在復雜零件的快速原型和小批制造,但以鑄造件對航空裝備減重的效果作為依據,只要突破了設計和應用方面的幾個關鍵點,3D打印一體化應用的發展將是必然的趨勢。


△3D打印的飛機零件

隨著3D打印技術應用成熟度的提高,也將出現相應的工藝和制造規范。3D打印只要突破整體大部件材料堆積速度和制成品質量/壽命控制的難關,將會首先在大型民用和軍用特種飛機(普遍采用民用飛機作為平臺)制造中得到應用。民用大飛機的優點是結構尺寸大,機體開口比例低,飛機交付后一般不會進行大的結構改動,適合3D打印一體化大部件的應用。按照空客公司的設想,未來的民用飛機可以利用3D打印的方式,采用“鳥巢”式網格結構整體成型機體,用透明件填充框架,讓民用客機擁有“花房”式全景布局的機體,最大化發揮3D打印所帶來的性能和使用優勢。

國外已經制造出全3D打印的無人機的機體和發動機,實現用3D打印生產小型化、低維護要求航空產品的目標。按照國外航空企業的遠景規劃,到2050年就有實現飛機整體結構3D打印成型的可能,屆時將會出現由3D打印大部件組成的實用型民用中、大型航空器。

3D打印實際應用的成本和成熟性

3D打印可降低毛坯件重量和減少機加工時間,能提高生產速度和降低成本,但這只是比較零件的后期加工費用,而沒有考慮到全生產周期的綜合成本。3D打印需要精細度很高的粉材作 為基材。高精細度和高純度的粉材,制 造工藝和單位重量成本遠高于金屬坯材基料。普通的民用塑料件每千克成本不 過幾十元,可用于3D打印的同材料粉材 每千克成本上百元,進口高品質粉材的成本可達幾百元,航空用金屬材料的坯、粉材料成本差異也大體相似。

事實上,3D打印的基材本身就要對原坯進行專門的加工,使冶煉坯料成為可用于燒結的高純度粉材,而宣傳3D打印時卻很少考慮這方面的生產周期和成本。嚴格說起來,常規鍛件由鑄造的坯材軋壓成型后加工,與先制成粉材后再通過燒結方式3D成型后加工,綜合成本必須統計整個生產周期的成本,而不是僅去對比毛坯件成型和機加工周期成本。

3D打印航空零件雖然已經實際應用了十幾年,但作為關鍵件使用的歷史并不長,沒有哪個型號真正完成了全壽命實際使用的驗證。3D打印零件的試驗數據確實比較理想,但與經過上百年傳承的常規工藝相比,3D打印存在有很多還不夠清晰的應用問題,需要經過長時間使用才能夠積累足夠的數據。3D打印減重最直接的措施就是實現結構一體化,而沒有得到完整的設計體系支持的一體化,僅能在生產制造階段發揮直接作用,在周期最長的使用階段的經濟效益卻缺乏驗證,而且存在比常規工藝更大的質量控制風險。3D打印零件需要長時間使用才能積累應用數據,目前設計師和使用者都不敢放開3D打印的應用范圍。

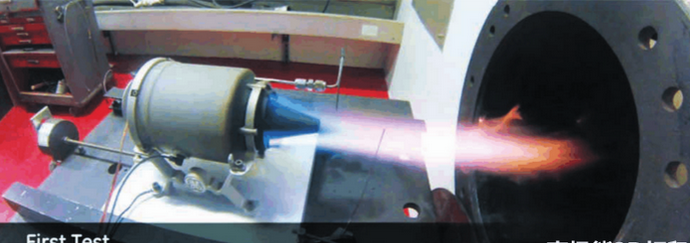

△3D打印的微型航空發動機進行測試

3D打印能適應復雜的結構設計,工藝實現難度比鑄/鍛要低。但是,3D打印單件與批量的生產消耗沒有差異,相比之下,鍛/鑄生產制造出模具就可以重復制造,批生產消耗明顯低于首件。因此,達到批生產效益平衡點的可以利用3D制造,否則還是應采用常規方式。現代軍機的正常生產周期在1年左右,飛機壽命卻能達到30年,結構壽命也有近萬飛行小時,這個期間所面對的問題遠比生產周期更多,也更復雜。

3D打印用于設計驗證與原型機的快速制造時,短周期和低成本的優勢明顯,如果把3D打印零件廣泛用于批生產型號,帶來的縮短生產周期和降低成本的收益是否能平衡全壽命周期內的風險還是問號。3D打印是足以影響航空設計和制造的前沿技術,但這種技術真正融合到航空工藝體系中,所需要的時間和應用研究還遠非現在的規模所能企及。
