西安交通大學崔路卿副教授團隊聯合國內外其他四家機構，采用高能XRD衍射，澄清了除晶體織構外其他影響增材制造合金塑性各向異性的因素。相關工作以“New insights into the anisotropic ductility of additively manufactured Inconel 718”為題發表于《International Journal of Plasticity》上。

論文鏈接：
https://doi.org/10.1016/j.ijplas.2023.103738

第一作者：崔路卿（西安交通大學）

通訊作者：姜爽（東北大學）、何衛鋒（西安交通大學、空軍工程大學）

 研究?jī)?nèi)容簡介

     增材制造技術由于設計自由度高，在航空航天和能源領域獲得大量關注，但層層疊加的制備方式常常導致所得構件的各向異性機械性能，即當荷載平行于增材方向時，強度較低但延展性較高。在大量前人工作中，強度各向異性已被系統研究，其微觀機制被廣泛接受與熱機械歷史誘發的位錯強化和晶界強化有關。然而，塑性各向異性由于影響因素的復雜性，迄今為止很少有工作涉及其微觀形成機理。僅有的工作也將其歸咎于晶體織構的影響，但近期研究表明弱/無織構增材制造合金仍具有顯著的塑性各向異性，這表明其他因素也可能發揮關鍵作用。

    金屬材料延展性受到塑性變形中微孔演變的影響，而微孔演變由其所處空間應力狀態決定。例如，在三向拉應力狀態下，微孔膨脹，這不利于延展性。相反，在三軸壓應力下，它們會收縮或愈合，這對于延展性有利。受此啟發，西交大崔路卿副教授團隊聯合國內外其余四家機構，結合理論分析、高能XRD和多尺度表征手段，深度揭示了除晶體織構外其他影響增材制造合金塑性各向異性的因素。

      本工作首先通過打印參數調控及后處理獲得了弱織構增材制造IN718合金（圖1），但其仍表現出顯著的延展性各向異性（圖2），隨后對其微裂紋行為進行表征發現，微裂紋萌生于晶界δ相與基體脫粘，并與γ′和γ′′共格析出相形成的微孔相連接（圖3），從而導致合金沿晶斷裂的發生（圖4和圖5）。其次，作者從晶粒所受三向應力狀態、晶粒形狀、微孔應力集中因子、晶界取向?qū)υ霾闹圃旌辖鹚苄愿飨虍愋赃M(jìn)行了分析。

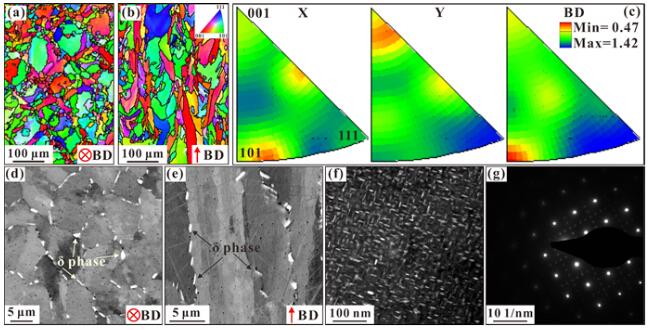

圖1. 經打印工藝調控及后處理的增材制造IN718典型微觀組織，晶粒和δ相均呈橢圓形，δ相沿晶界均勻分布，且合金整體織構強度很低。

圖2. 弱織構增材制造IN718合金仍表現出顯著延展性各向異性，說明除織構外還有其它影響增材制造塑性的因素。

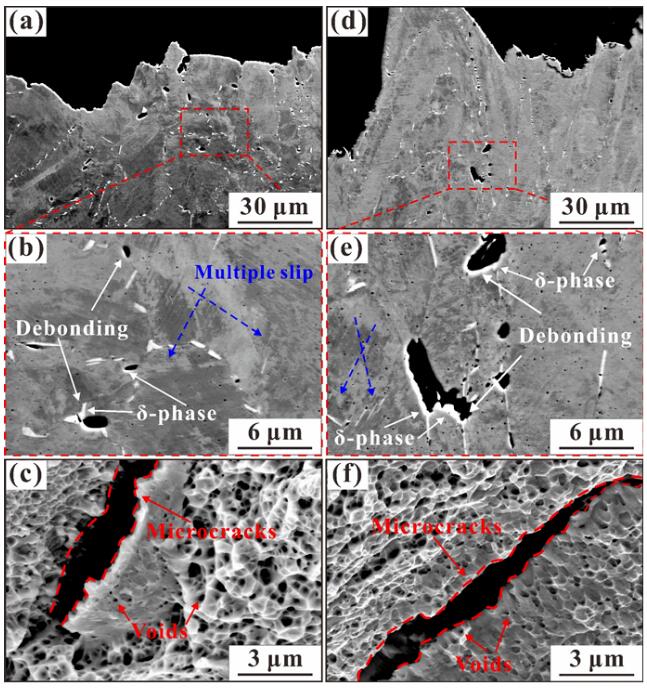

圖3. 微裂紋萌生于晶界δ相與基體脫粘，并與γ′和γ′′共格析出相形成的微孔相連接，從而導致合金發生沿晶斷裂。

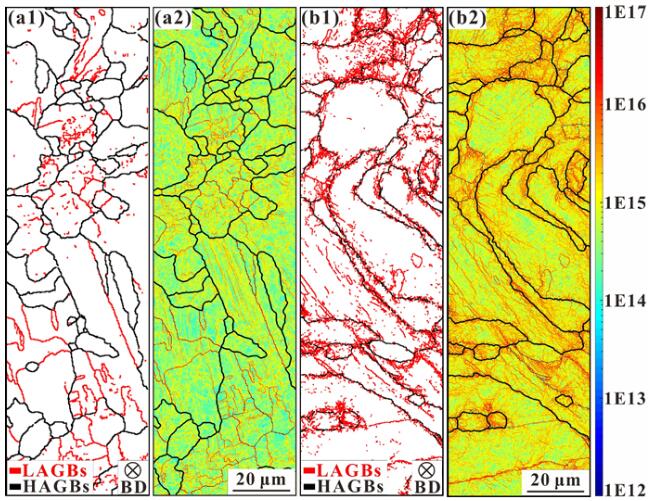

圖4. 斷裂前后合金組織中GND位錯密度分布，可以看到不同取向晶粒協調變形導致應力集中主要分布于晶界附近，最終導致合金發生沿晶斷裂。

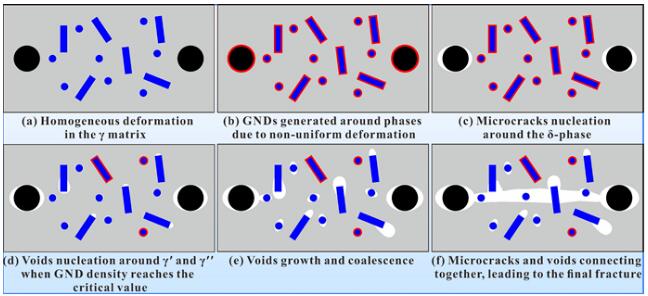

圖5. IN718多相合金拉伸斷裂過程示意圖。

本工作首次揭示了垂直樣品中{220}晶系負三向應力指數導致塑性變形后期微孔發生閉合（圖6），從而導致垂直樣品具有更高延伸率。此外，晶粒形狀（圖7）、微孔應力集中因子（圖8）、晶界取向（圖9）同樣對于合金塑性各向異性具有重要影響。

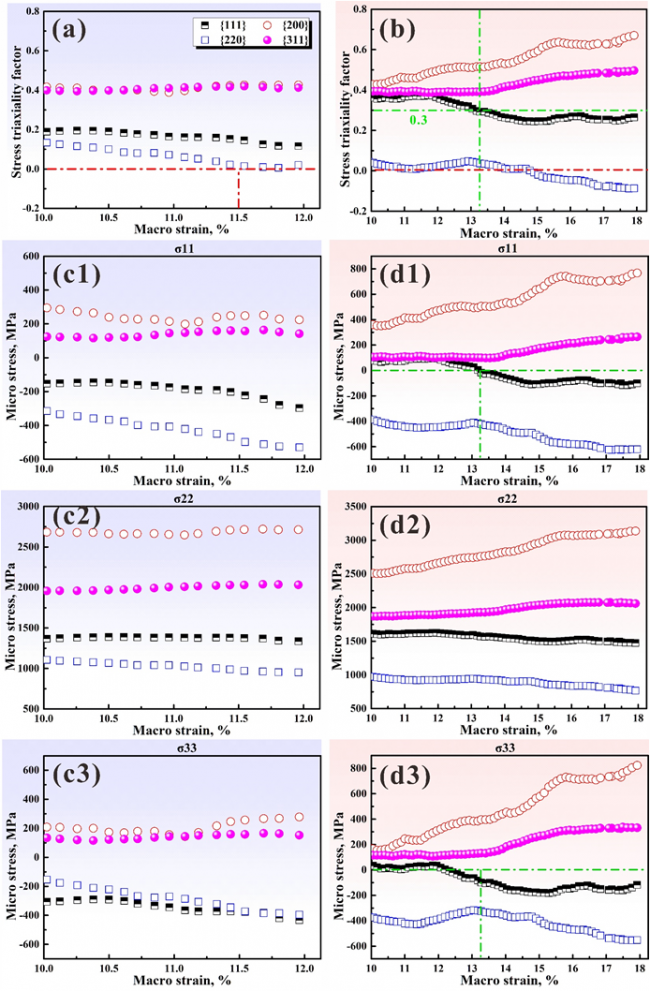

圖6. 由圖和圖分析可知IN718臨界應力指數（TF）在0.3和0.4之間，再結合圖和圖可知垂直樣品中當應變超過13%時，{220}晶系TF值低于0，此時微孔會發生閉合，因此本工作首次揭示{220}晶系負TF值是導致延展性各向異性的重要因素。

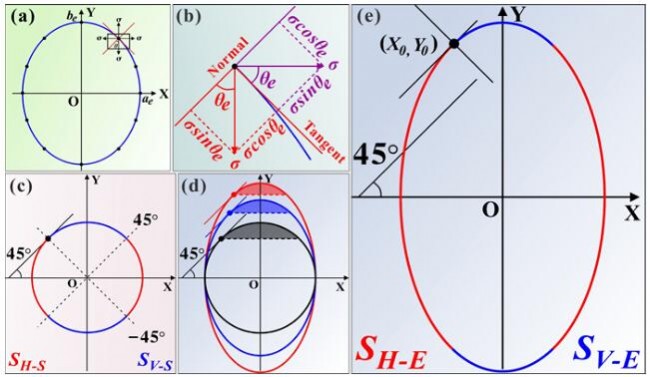

圖7. 本研究中IN718合金晶粒可簡化為橢圓，此時沿不同方向進行加載，引起晶界δ相與基體脫粘所占圓弧長度是不同的。結合圖，并經定量計算可知，水平和垂直加載所對應圓弧分別為33.335（圖e中紅線，即SH-E）和20.463 μm（圖e中藍線，即SV-E），據此可知晶粒形狀對于延展性各向異性具有一定作用。

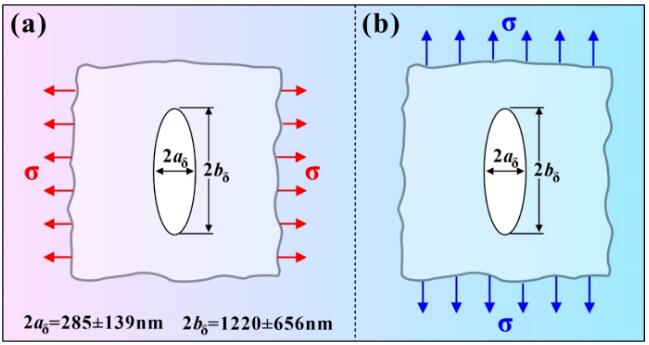

圖8. 微裂紋是由于δ相與基體脫粘，且δ相呈橢圓形，因此可分析不同方向進行加載時δ相沿的應力集中因子，可知水平和垂直時應力集中因子各為18.55和1.47，因此水平加載微裂紋更容易產生，塑性更低。微孔應力集中因子對于延展性各向異性具有一定作用。

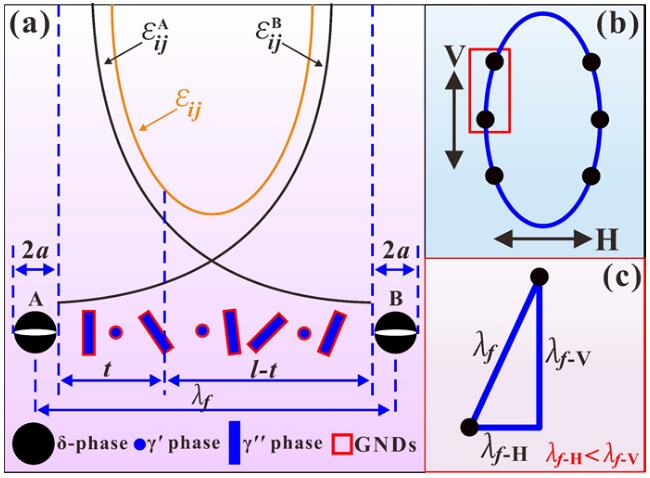

圖9. 晶界取向?qū)τ谘诱剐愿飨虍愋跃哂幸欢ㄗ饔谩?/span>
