香港理工大學：通過增材制造的非均質多梯度TiAl合金的卓越強度和延展性(2)
時間：2024-11-09 09:43 來源：材料學網 作者：admin 閱讀：次

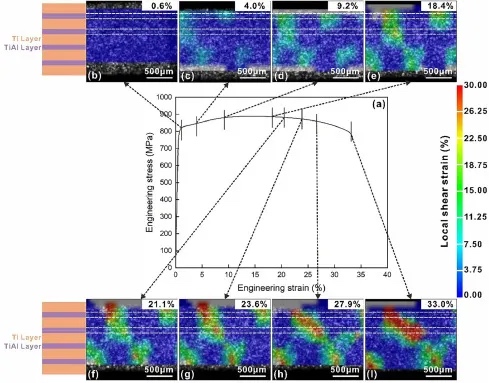

圖5所示。原位DIC可視化描述了不同宏觀應變水平下沿加載方向的應變分布。(a)非均相TiAl合金的應力應變曲線。（b和c）初始階段（第一階段），缺乏應變局部化的跡象。（d和e）中間階段（階段II），標志著非均質菌株分布的開始。(f)以擴展應變局部化為特征的后續發展（第三階段）。（g和h）高級階段（第四階段），顯示了廣泛的應變局部化，從TiAl層過渡到相鄰的Ti區域。(i)末端階段（第五階段）捕捉應變局部化的全面擴展，最終導致試樣破裂。

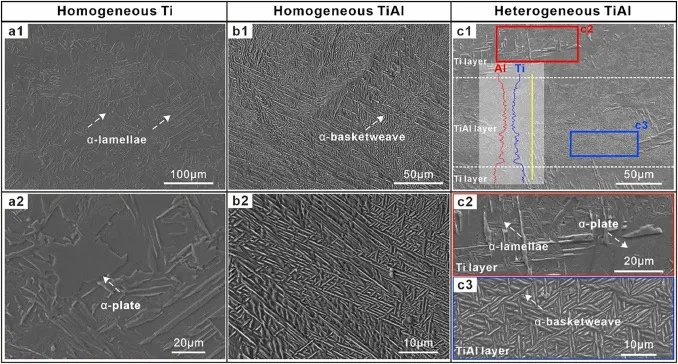

圖6所示。基于掃描電鏡的均相Ti，均相TiAl和非均相TiAl樣品的顯微組織檢查。（a1和a2）均質Ti，分別在低倍和高倍下呈現。（b1和b2）低倍和高倍放大下均勻TiAl的詳細顯微組織。（c1）概述圖像，強調試樣內部的微觀結構和元素差異。附帶的EDS線掃描顯示了Al和Ti濃度的梯度變化，從TiAl層過渡到相鄰的Ti區域。（c2）對Ti層進行更近距離的放大檢查，發現主要是板狀和片狀晶粒形態。（c3）在高倍鏡下對TiAl層的顯微組織檢查顯示主要是籃織晶粒形態。
圖7所示。非均質TiAl試樣橫截面積的EPMA可視化。(a)在二次電子模式下拍攝的圖像，顯示了檢查截面上復雜的結構細節。（b和c）來自同一區域的元素分布圖，分別突出了Al和Ti的空間分布和局部化。

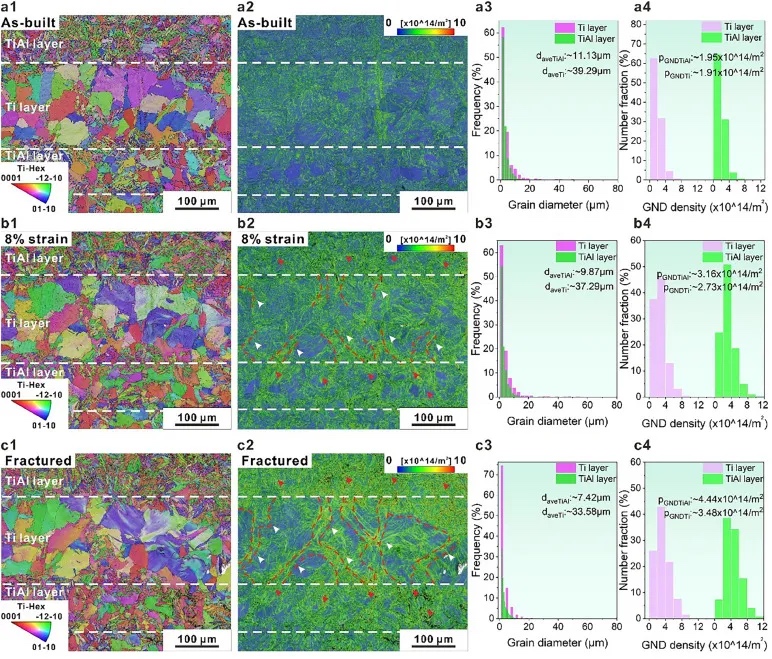

圖8所示。LENS™制備的異質TiAl樣品的原位EBSD結果。（a1）與建筑方向?qū)R的截面概覽，顯示鈦層和TiAl層的總體結構布局。（a2）地表圖顯示了Ti和TiAl層中位錯密度的均勻分布。（a3） Ti和TiAl層內晶粒尺寸分布的統計分析。（a4）詳細描述Ti和TiAl層的GND密度分布的直方圖。（b1和c1）晶體學分析分別顯示了施加8%應變后和到達斷裂時的微觀結構演變。（b2和c2）對應的GND圖，描繪了不同應變水平、8%和斷裂時GND密度的變化，紅色虛線描繪了高密度的GND跡線。（b3和c3） 8%應變后和斷裂時晶粒尺寸分布的統計分析。（b4和c4）描述兩種不同應變水平（8%和斷裂）下GND密度的直方圖。

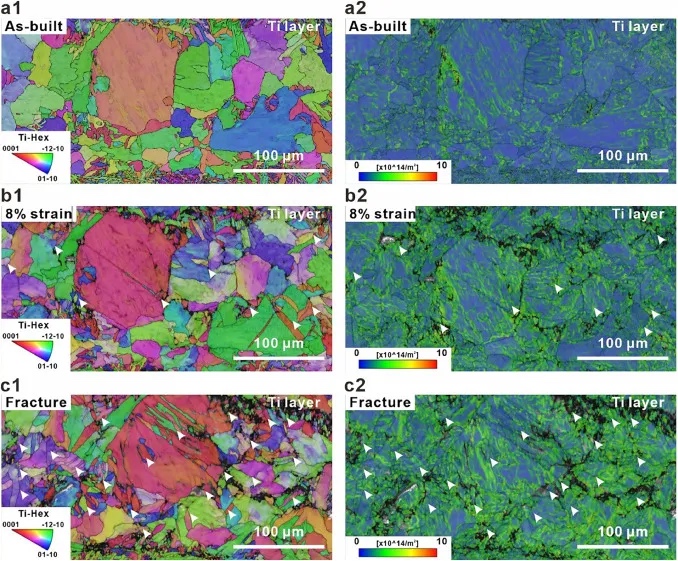

圖9所示。非均相TiAl樣品中Ti層的原位EBSD結果。（a1-a3）晶體學分析揭示了在不同應變水平下Ti層內部的顯微組織演變，隨著應變的增加，觀察到明顯的晶粒細化：初始建成狀態（a1）， 8%應變（b1）和達到斷裂（c1）。（b1-b3）每種應變狀態的GND圖，突出了位錯密度的逐漸增加及其在越來越細的晶粒中的傳播：構建樣品（a2）， 8%應變（b2）和斷裂（c2）。

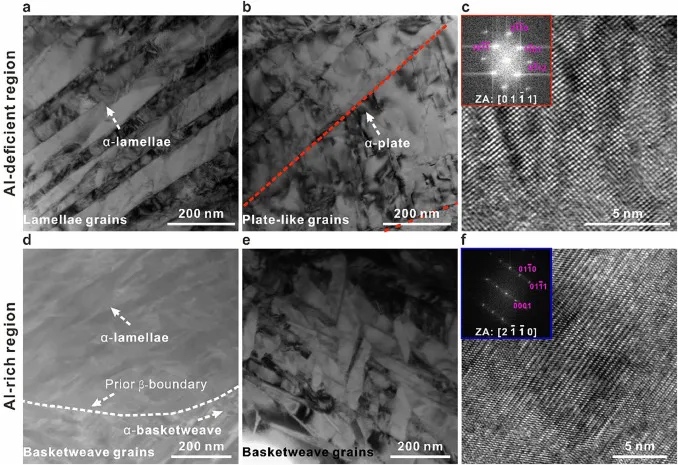

圖10所示。LENS制備的非均相TiAl合金中富鋁區和缺鋁區的TEM表征。(a)和 TEM顯微圖描繪了缺al區域的片狀和板狀晶粒結構。紅色虛線表示與板狀晶粒相關的晶界。(c)缺al區域的HRTEM圖像，插入快速傅里葉變換（FFT）圖像。(d)具有代表性的STEM顯微照片，顯示富al區和缺al區之間的界面。白色虛線突出了先前的β邊界，它區分了片層和籃織結構。(e) TEM圖像顯示富al區主要存在特征性的籃織顆粒。(f)富al疇的HRTEM圖，與FFT插圖相輔相成。
圖11所示。缺鋁區和富鋁區斷裂非均質TiAl試樣的TEM表征。(a)亮場透射電鏡（BF-TEM）圖像顯示了斷口al虧缺區板狀晶粒內部的顯微組織演變。位錯密度高的特征用黃色箭頭表示，位錯細胞用紫色虛線圈表示。(b)缺鋁斷裂帶的HRTEM圖像。插圖顯示了經過掩膜和反射處理的IFFT圖像，它闡明了位錯的存在。(c)富al區斷裂后的BF-TEM圖像。藍色箭頭表示細的編織顆粒，綠色箭頭表示位錯密度高的區域。(d)富鋁區斷裂區HRTEM圖像。插圖展示了經過處理的IFFT圖像，以掩蓋（01-10）和（011-0）反射，顯示位錯。
圖12所示。(a)在增材制造過程中，通過LENS™軟件獲得的熔池溫度分布圖。(b)在AM過程中由熔池內的溫差觸發的既定Al梯度和Marangoni力。(c) Al在AM過程中從TiAl層向相鄰Ti層擴散的示意圖。(d)不同鋁濃度對應的微觀結構變化。
圖13所示。非均質多梯度TiAl合金的漸進變形階段示意圖。（a1）變形的初始階段，顯示了合金在經歷最早應變時的新形態。綠色矢量表示變形方向，垂直藍色矢量表示Al梯度。（a2）由Al濃度的梯度變化引起的多梯度結構圖。藍色箭頭表示微觀結構的轉變，隨著Al濃度的降低，從較細的籃狀晶粒演變?yōu)檩^粗的板狀晶粒。（b1）合金在第二階段應變?cè)黾拥纳唠A段的描述。位錯和位錯細胞用紅色“T”符號表示。藍色向量表示梯度應力分配效應的變換方向。（b2）在變形過程中，缺鋁區產生的拉應力和富鋁區產生的壓應力相互作用產生梯度應力分配的示意圖。（c1）變形階段III和IV的顯微組織示意圖，在高應變下，在缺鋁區可以觀察到位錯細胞的增加，演變成高角度/低角度晶界（用暗點線表示），在缺鋁區表現出明顯的晶粒細化，由高GND密度裝飾。（c2）這一階段延性補償機制的示意圖。白色的裂縫被相鄰的層所限制。（d1）斷裂前階段，呈現的是剛開始斷裂的合金。兩個Ti-Al層之間的應力集中區域被連接起來。紅色圖案表示整個缺鋁區域的應變局部化連接。（d2）這一高級階段缺陷通道形成的示意圖，闡明了在斷裂之前通過晶粒細化和GND積累建立的路徑和結構。

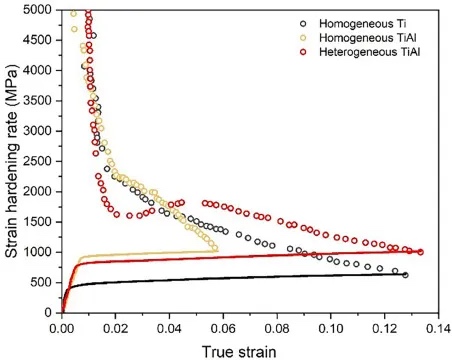

圖14所示。相應的均相Ti、均相TiAl和非均相TiAl合金的真應力-應變曲線和應變硬化率曲線。

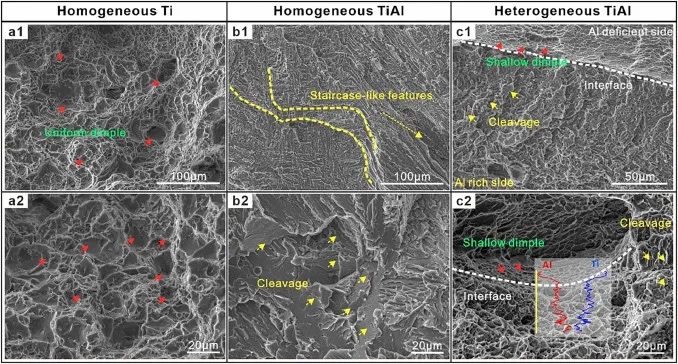

圖15所示。均相Ti、均相TiAl和非均相TiAl試樣的斷口分析。（a1和a2）均質Ti的斷裂面，紅色箭頭突出了均勻的凹陷特征。（b1和b2）均質TiAl的斷口學特征，其中黃色虛線描繪了典型的階梯狀特征，黃色箭頭表示突出的解理面。（c1和c2）異質TiAl試樣的斷裂形貌。紅色箭頭表示在缺鋁區域發現的淺凹窩，而黃色箭頭強調富鋁區域的解理面。能譜線掃描闡明了鋁梯度，從淺韌窩區跨越到解理為主的區域。
通過元素集成對合金進行優化，通常會提高材料的強度，但往往以降低延展性為代價，從而限制了其更廣泛的適用性。鑒于異質結構材料所表現出的令人稱道的力學性能，通常是通過機械后處理或成分修改引起的微觀結構變化來實現的，本研究在增材制造過程中利用原位化學成分調制來合成一種新型的非均質多梯度TiAl合金，得出的主要結論如下：
1. 制備的非均質多梯度Ti/Ti- 10al合金具有良好的強度和延展性，其屈服強度約為760 MPa，斷裂應變約為33.4%。非均相TiAl合金的屈服強度和斷裂應變分別約為440 MPa和37.6%，與之相比，非均相TiAl合金的屈服強度提高了近70%，而延展性的損害可以忽略不計。此外，與均勻TiAl合金相比（屈服強度和斷裂應變分別為910 MPa和6.1%），塑性提高了近6倍，強度損失很小。
2. 在增材制造過程中調用的Marangoni效應，加上Al向Ti的擴散，促進了組織良好的異質多梯度結構。這導致Al濃度的可控變化，隨后誘導晶粒形態梯度和固溶體梯度沿構建方向從TiAl層到相鄰Ti層。
3. 非均質多梯度TiAl合金中Ti/Ti- al層之間固有的組織和力學性能差異，促進了變形過程中梯度應力分配，增強了應變硬化。同時，較軟Ti層的存在彌補了延展性，從而有效地減緩了Ti- al層內裂紋的產生和發展。梯度應力分配和延性補償?shù)膮f(xié)同作用使強度和延性都得到了顯著提高。
4. 采用這種新穎的強化策略不僅以一種更可行的方式擴展了經濟可行的α-Ti合金的潛在應用，而且為一系列合金系統提供了廣闊的前景。這種方法在強化元素在基體中表現出明顯的溶解度的情況下特別有益，并且它的摻入會顯著損害合金的固有延展性。
鏈接：https://www.sciencedirect.com/sc ... i/S1359645424007456
