與商業 NO ~6.5% 和 ~3% 的硅鋼片相比，L-PBF 基于粉末床的選區激光熔化金屬3D打印處理的硅鋼顯示出相似的磁極化。目前在 AM-增材制造加工的軟鋼中尚未實現強的優選顆粒取向。

3D打印軟磁材料的核心改進是通過氣隙設計（平行和垂直于構建方向）實現的。相比之下，對于典型的商業材料，總磁芯損耗要低得多。

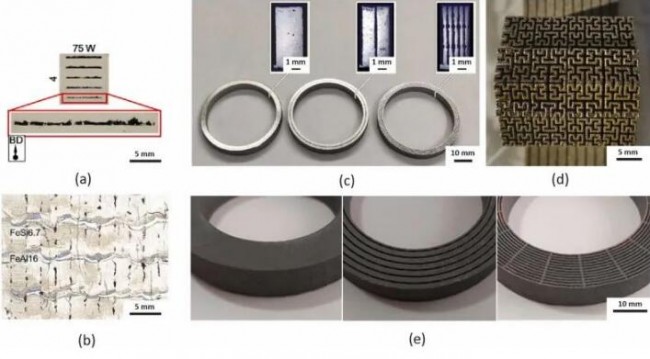

降低 AM 軟磁材料渦流損耗的策略：(a) 垂直于打印方向的內部氣隙 (b) 平行于構建方向的有限氣隙 + 金屬間化合物層 (ce)與構建方向平行的寬闊氣隙

© ScienceDirect

不過，3D科學谷了解到目前為止，3D 打印軟磁材料中的過量鐵芯損耗幅度和行為尚未得到徹底研究。L-PBF(SLM) 基于粉末床的選區激光熔化金屬3D打印制備的硅鋼是迄今為止研究最徹底的增材制造軟磁鋼。當通過優化工藝制備時，可以獲得適合電機結構的材料特性：即從高純度粉末通過L-PBF 3D打印制備的接近完全致密的樣品。

根據3D科學谷的市場觀察，除了L-PBF(SLM) 基于粉末床的選區激光熔化金屬3D打印工藝，F(xiàn)raunhofer IFAM將金屬3D 絲網打印工藝應用到新電力驅動的軟磁組件。Fraunhofer IFAM通過3D打印實現的潛在成本降低的一個具體例子是異步電機中的軟磁組件。3D科學谷了解到最新的科研進展情況是磁芯損耗可降低 10%，生產中的材料成本可降低 20%。Fraunhofer IFAM通過各種措施，例如使絲網打印過程完全自動化和增加可用的絲網面積，提高了整個過程的生產率。因此，異步電機生產中的二氧化碳排放量可減少約 20%，在片材包裝中可減少約 40%。

 硬磁材料的增材制造

在電機中，硬磁材料（永磁體）用于在不施加電流的情況下產生磁通量。由于這些材料用于存儲磁能，因此寬磁滯回線區域是必不可少的。

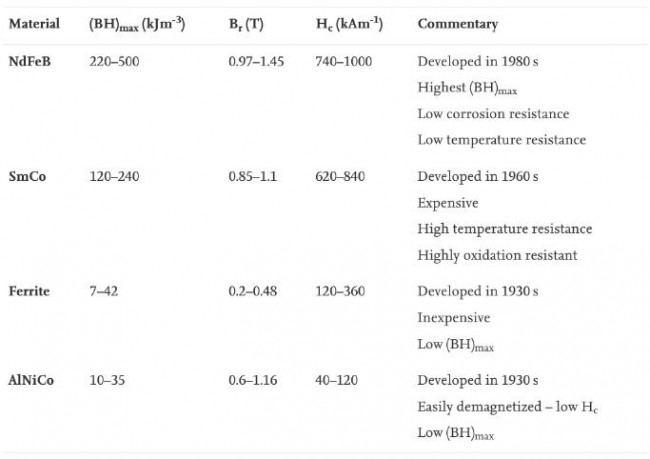

表 ：用于電機應用的常用永磁材料

© ScienceDirect

傳統制造方法（燒結和粘合）生產復雜的網狀永磁體具有挑戰性�？尚械拇朋w拓撲結構是有限的，因為這些技術涉及模具和壓制工具，生坯零件在燒結時也會經歷顯著的收縮（高達 25% vol）。

與軟磁材料類似，已建議使用3D打印-增材制造方法來生產拓撲優化形狀的永磁體。根據3D科學谷的了解，稀土永磁材料是第三代永磁材料，主要包括稀土鈷永磁材料和釹鐵硼永磁材料。前者是稀土元素鈰、鐠、鑭、釹等和鈷形成的金屬間化合物，主要用于低速轉矩電動機、啟動電動機、傳感器、磁推軸承等的磁系統。后者釹鐵硼永磁材料是第三代稀土永磁材料，其剩磁、矯頑力和最大磁能積比前者高，不易碎，有較好的機械性能，合金密度低，有利于磁性元件的輕型化、薄型化、小型和超小型化。

隨著3D打印技術進一步打開復合材料的制造空間，在 AM-增材制造硬磁材料的情況下，存儲更多磁能的主要障礙仍然是相對較低的硬磁相密度。3D打印磁體通常表現出大的孔隙率和/或粘結劑含量，因此飽和磁化強度低（最大能量密度與 Js2 成正比）。

同時，3D科學谷了解到目前3D打印-增材制造的永磁樣品表現出相對較高的矯頑力：在大多數研究中達到 700-800 kJm-1。這可歸因于 AM 材料固有的有限顆粒結構和高結構雜質含量。除了 NdFeB，其他硬磁化合物的 3D 打印不太常見，包括 ALNiCo、SmCo和鐵氧體磁體的一些實例。

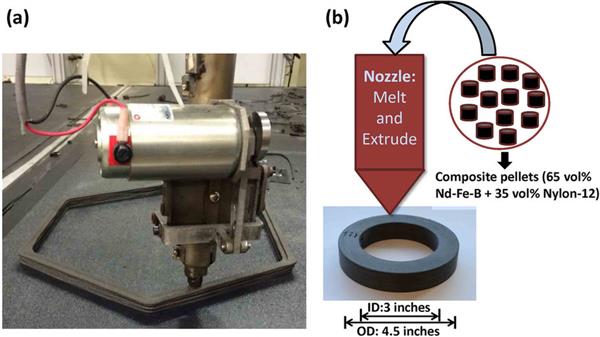

此前，根據3D科學谷的市場觀察，ORNL美國橡樹嶺國家實驗室通過將NdFeB稀土粉末與聚合物混合在一起，然后通過熔融擠出頭將材料擠壓出來，一層一層復合而成產品的形狀。復合顆粒中65%體積的材料為各向同性的NdFeB磁粉，35%體積的材料為聚酰胺（尼龍）。

3D打印電機永磁體

© ORNL

尼龍是一種很常見的、用途廣泛的材料，在3D打印行業通常采用的是選擇性激光燒結的3D打印方法來制造尼龍產品。而ORNL則采用的是類似與FDM技術，將材料融化擠壓出來。

除了不需要模具來制造永磁材料，此外，ORNL發現他們的BAAM打印工藝還比傳統制造方法節約30%到50%的材料，因為那些沒有被用過的材料可以通過循環被再次使用。

根據3D科學谷，AM增材制造將在電機的設計中引入了全新的設計規則，因為增材制造的成本與批量大小以及產品設計的復雜性并不相關。這意味著電機的電磁和熱優化有更多機會：因為磁通路徑和導體可以根據設計要求進行三維形狀，并且設計中集成了更有效的無源或有源熱交換器。

根據3D科學谷的了解，3D打印永磁的技術挑戰如下：

- 廣泛采用的基于擠壓的增材制造方法為實現復雜零件幾何形狀提供了較少的機會。這是由于3D打印后燒結過程中涉及的顯著收縮和機械不穩定性。

- 在打印復雜形狀的永磁磁體同時，還必須設計一種磁化過程，以便在材料上賦予必要的三維磁化圖案。理想情況下，這個過程將在3D打印過程中原位進行——由于涉及的強磁場，涉及到無數的技術挑戰。

總之，新材料的開發及其通過下一代生產方法進行的工業集成對電機的整體性能產生了最顯著的影響。材料定義了機器的實際限制，而其他研究領域（控制、設計、優化）——允許針對特定應用的進化發展。

越來越可靠的絕緣材料、更有效的電導體和磁導體、新的永磁合金以及具有成本效益的制造和加工方法，這些因素的配合使最終消費者可以獲得更強大和更復雜的電機設計。下一期，3D科學谷將針對3D打印電機中的導電材料進行深入剖析。
