單老師教大家玩轉光固化3D打印-用桌面機Pegasus Touch打印工業件
時間：2016-04-02 11:39 來源：南極熊 作者：中國3D打印網 閱讀：次
目前很多企業和個人設計師都關注工業機，認為工業機裝配精度高、成型體積大，但是看到價格又只能默默咽口水，然后桌面SLA機器的價格是工業機價格十幾分之一，一般企業購買不成問題，個人愛好者、設計師擠擠口袋還是買得起的。
其實桌面SLA除了很大體積的模型沒辦法（除非分割模型拼接），工業機能打的一樣可以完成任務。今天給大家?guī)淼氖悄壳笆袌錾铣尚统叽缱畲蟮淖烂媸?/span>SLA打印機，Pegasus Touch，單老師作為核心人員，全程參與了這款機器的研發，試制，和量產。先來看一下這款機器的顏值：
由于是自己參與設計研發的機器，所以真的是情人眼里出西施，反正單老師看是越看越順心。更為重要的是，這款機器的成型體積達到了177x177x228mm，可謂是3D打印機中的戰斗機！

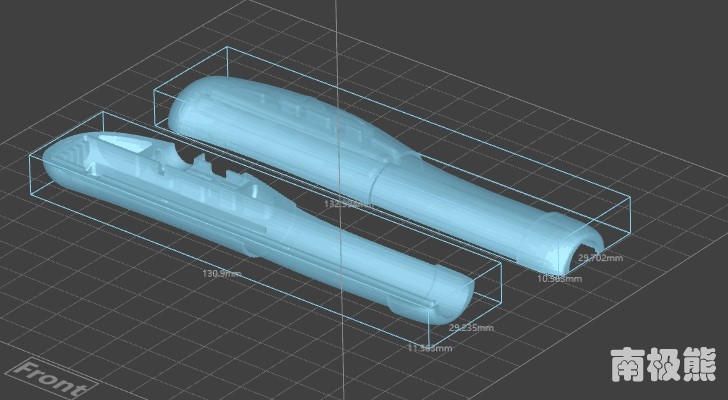

有這樣的成型尺寸，對于一些普通的工業件自然是手到擒來。這講中，我們先給大家展示打一個組合的模型，實際大小為130.9MM*29.235mm*11.563MM
1、收縮補償

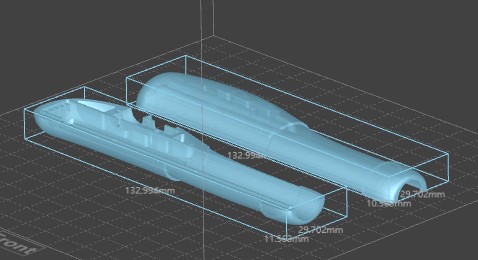

在使用SLA桌面機的時候我們要了解和機器配套耗材的收縮率（當然如果外購的耗材配合的好，收縮率低也沒問題），我們現在用的是原機的配套耗材 根據常溫溫度變化收縮率在1%-1.8%之間 ，相對桌面機來說收縮率是比較低的，有的耗材配合不好收縮率達到5%以上，基本是沒法使用的。其實補償?shù)姆椒ㄒ埠芎唵尉褪峭ㄟ^切片軟件放大模型，只用補償XY！！我們現在放大為1.012 得到模型尺寸為132.994MM*29.702MM*11.563MM，這個就是我們需要補償后的模型。
2、模型擺放

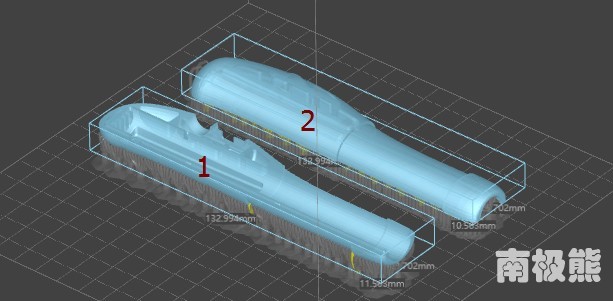

我們先直接加支撐會看到1號模型支撐都在外殼比較容易去除,2號模型支撐都在模型細節里面，去除難度較大，可能支撐會破壞細節。

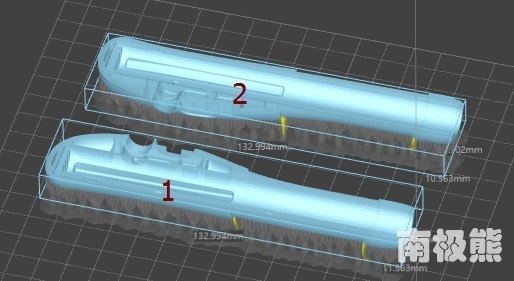

所以 2號模型可以通過旋轉和1號模型一樣擺放，然后加支撐。
3、支撐設置
這個是非常關鍵的，用過3D打印機的朋友們都關心機器打模型的成功率的問題，模型擺放不好支撐如果加很大最多是細節被破壞還是可以打印成功的，最多模型不好看。
支撐如果加不好 就會導致模型打印失敗、掉版、模型變形、細節消失，或者直接打不出來，一般支撐直徑、支撐觸點小于等于0.7MM 是較容易去除的，模型表面的支撐點疤也相對較小，當然設置支撐直徑支撐觸點越小越好，但是容易掉版失敗。
我們可以通過軟件看到2個模型如果不帶支撐一共需要23ML樹脂，屬于比較輕的模型，我們可以設置支撐直接和觸點為0.5MM，同時為了保險不掉版我們還可以把支撐密度設置為2（軟件默認為3）這樣就可以保證，（這個原理就和穿千釘鞋鞋一樣增加接觸面積，支撐拉力分散。不會在打印過程中被拉扯導致掉版，同時也可以防止沒加到支撐的地方變形）。
這樣加的支撐打出來剝離模型的時候和手撕一張A4紙一樣容易。打印出來這個樣子：

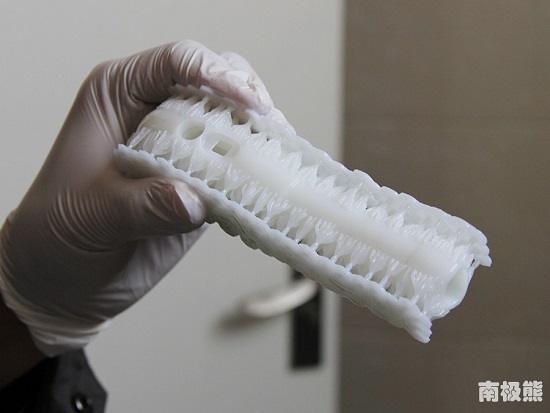

下面都是支撐，但是大家不用擔心，很好剝離。

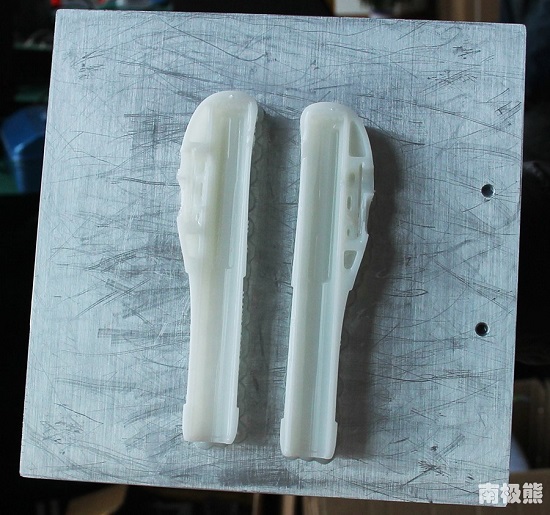

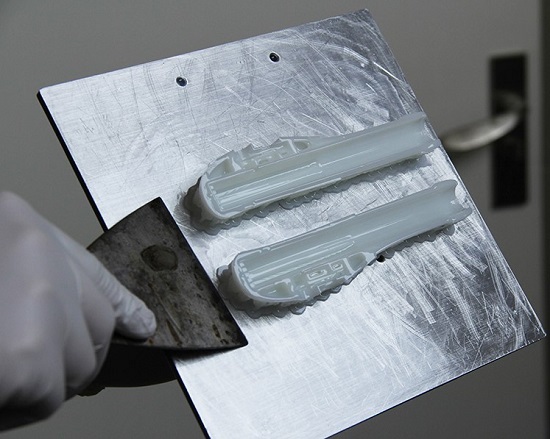

先用鏟刀鏟下來。

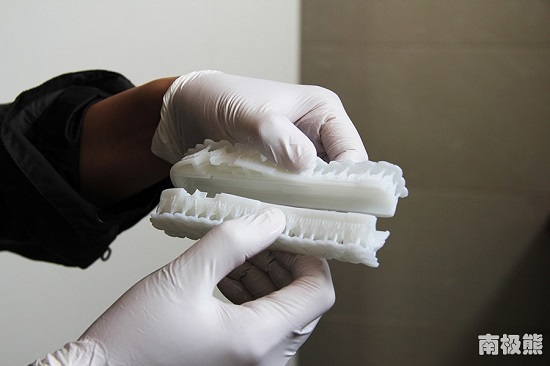

我們可以先拼拼看，這個模型能不能組合。
可以看出很完美啊。

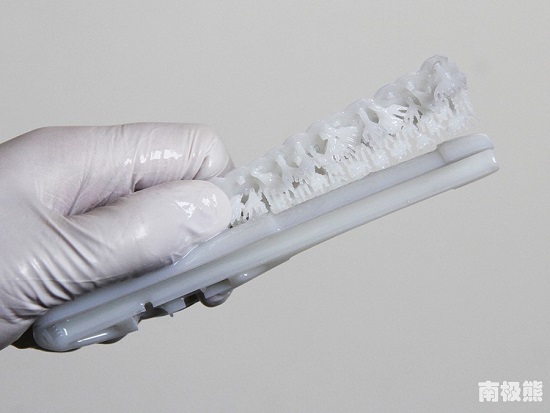

接下來我們剝支撐，用手就行，剝離后表面效果還不錯哦。

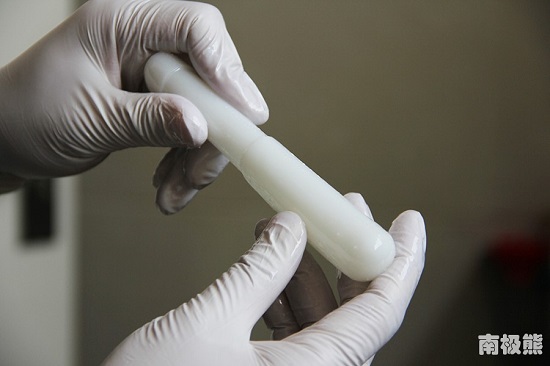

再拼起來看下，是不是樣子出來了。

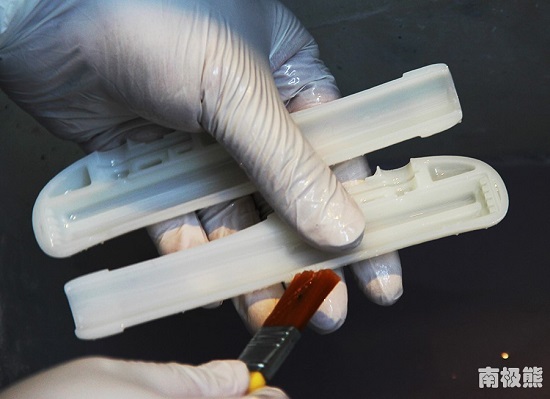

接下來就是清洗模型了，先放有酒精容器里面 蕩幾下，然后拿出來用毛刷把表面細節刷干凈

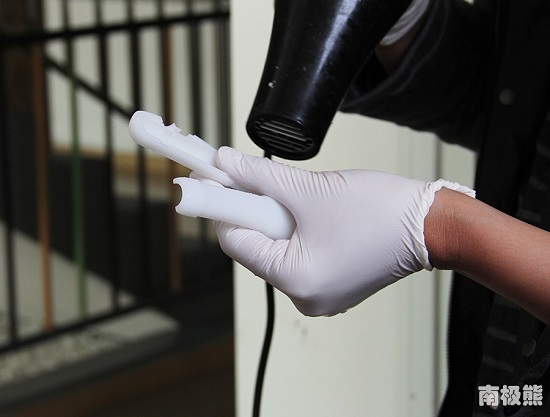

再用酒精沖洗，然后用吹風機吹干。
然后放UV固化箱里面二次固化，可以增加模型強度，當然沒有UV固化箱的可以放太陽下面曬，只是時間慢點。

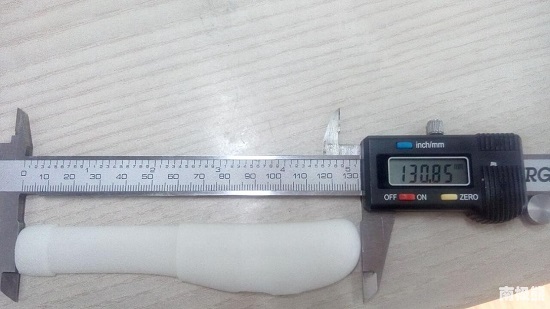

固化好后 我們可以量下尺寸，和圖紙尺寸相差0.05MM 基本達到要求。

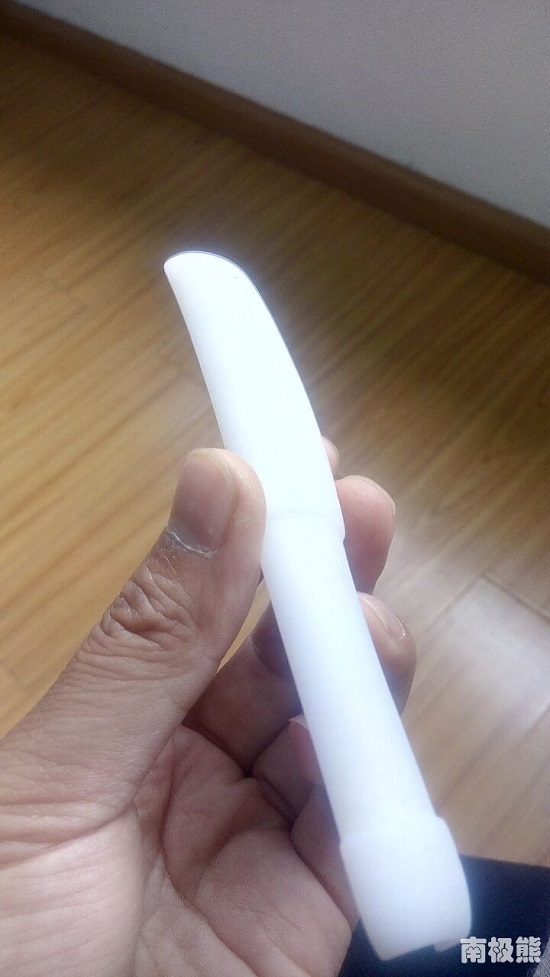

接下來就是打磨的工序了，我們就直接使用800目水磨砂紙直接打磨，由于是教學大家明白方法就行，我們就不用更高目的砂紙打磨了，打磨好后的模型如下，當然想表明鏡面效果需要高目砂紙打磨。
