LOM層疊實體制造 沒落中的3D打印技術
今天帶給大家的技術是LOM層疊實體制造,這種技術并不廣為周知。該技術最早由美國人研制成功,后來由于技術合作被引進中國。目前,南京某公司是全球唯一擁有該技術核心專利的公司,具備全球范圍的壟斷性權利。層疊實體制造也成為眾多3D打印技術中唯一由中國企業掌握的關鍵技術。
但也正是由于該技術由一家公司完全掌握,以及該技術本身的缺陷,致使采用該技術的行業相對較少。因此很多人說它是一種沒落的3D打印技術。今天就為你詳細帶來LOM技術的分享。
LOM技術原理
1976年,PaulLDimatteo在他的專利中提出:利用輪廓跟蹤器,將三維物體轉換成許多的二維薄片,然后用激光切割這些薄片,再利用螺釘、銷釘等將這一系列的薄片連接成三維物體。該設想便是LOM技術的雛形。
DiMatteo(1974)利用分層堆疊技術設計的模具
層疊實體制造(LaminatedObjectManufacturing,LOM),又稱分層實體制造技術,最早由MichaelFeygin于1984年提出關于LOM的設想,并于1985年組建了Helisys公司(后為CubicTechnologies公司),后來在1990年推出第一臺商業機LOM-1015,成功將該技術商業化。LOM技術是當前世界范圍內幾種最成熟的快速成型制造技術之一,主要以片材(如紙片、塑料薄膜或復合材料)作為原材料。一些改進型的LOM3D打印機能夠打印出媲美二維印刷的色彩,因此受到了人們的關注。
發明LOM技術的MichaelFeygin

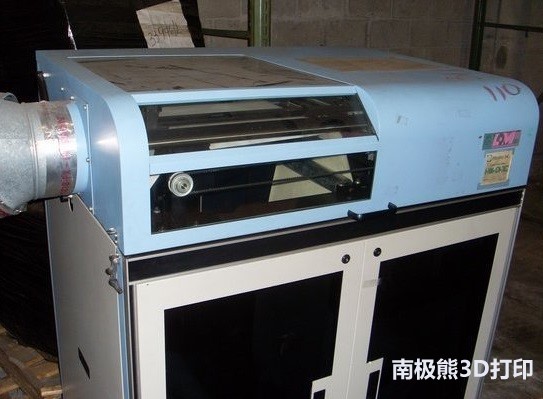

第一臺LOM設備LOM-1015
LOM技術的成形原理如下圖所示。激光切割系統按照計算機提取的橫截面輪廓線數據,將背面涂有熱熔膠的片材進行切割。切割完一層后,送料機構將新的一層片材疊加上去,利用熱粘壓裝置將已切割層粘合在一起,然后再次重復進行切割。通過逐層地黏合、切割,最終制成三維物件。目前,可供LOM設備打印的材料包括紙、金屬箔、塑料膜、陶瓷膜等。
LOM分層實體制造技術原理圖(圖片來源:南極熊)
我們不難發現,LOM工藝其實還是具有傳統切削工藝的影子。但只不過它不是用大塊原材料進行切割,而是將原來的零部件模型分割成多層,然后進行逐層切割。需要注意的是,盡管LOM工藝支持多種材料,但市面上大多使用紙張作為其原材料,因此在打印完成后都需要使用砂紙進行磨光,并用密封漆來進行防潮處理,否則打印物件容易受到水分滲透影響。
