為了更快速，更經濟地生產用于金屬鑄造的砂型鑄造模具，車輛技術制造商Lütgemeier通過voxeljet-維捷的VX1000 3D打印系統，不僅加速了特殊零部件的生產，還提升了零部件的性能。voxeljet-維捷的3D打印系統可在復雜零部件的生產中節省高達60％的時間。

圖片來源：voxeljet-維捷

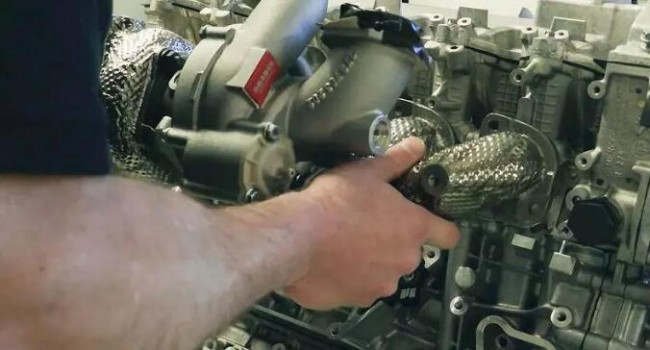

量身定制的渦輪增壓器外殼顯著提高動力性能。

Tailor made turbochargers with enlarged compressor housings contribute to the enormous increase in Performance.

復雜零件的挑戰

 高性能的特殊零件

      對于現代賽車或性能增強的豪華車來說，要獲得高達900馬力的功率，并在不到4秒的時間內從0加速到100公里/小時，這些性能都需要專門定制的、精細設計的零部件來實現。這些零件包括特別的壓縮機殼體，變速箱，渦輪增壓器，油泵和節流閥體等，這些特殊的零件由專業制造商生產，例如德國 Bielefeld 附近的Lütgemeier公司。

      Lütgemeier公司為著名的汽車制造商生產汽車發動機等核心零件，這家公司提供一站式的交付服務，可以在公司內部處理整個制造過程。從組件的設計，到鑄造和后處理，一直到裝配和質量保證，一切都在Lütgemeier公司內部進行。

從圖紙到最終零件

 一站式服務

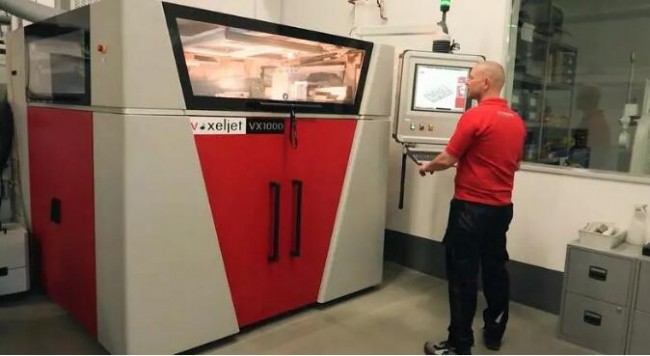

     在汽車行業，零件的幾何形狀設計變得越來越復雜。其中，鑄造用模具的生產變得更加昂貴和耗時，因?yàn)樾枰�精心制造這些特殊的模具。為了保證客戶的靈活性和短交貨時間，Lütgemeier開始采用3D打印的方式來制造鑄造用模具。Lütgemeier公司先是通過voxeljet-維捷來提供打印服務，隨著需求量的上升，Hülsmann投資了voxeljet-維捷的VX1000設備，這是一種專業的工業應用3D打印系統。尺寸為2800 x 2400 x 2300 mm，重量為3.5噸。

圖片來源：voxeljet-維捷

     Lütgemeier公司發現VX1000的3D打印過程非常可靠，在需求的高峰期，設備的利用率是100%。VX1000可實現砂型鑄造模具的自動化生產，用戶只需要將CAD文件-砂模的數字設計圖上傳到3D打印系統上。通過層層涂覆酚醛樹脂粘結劑，將砂子根據所需要的形狀粘結在一起。3D打印結束后，員工提取成品模具，并用壓縮空氣或刷子去除多余的硅砂。3D打印的砂型模具不僅可以用于生產鋁等輕質合金，還可以用于鑄造高耐熱鋼。

圖片來源：voxeljet-維捷

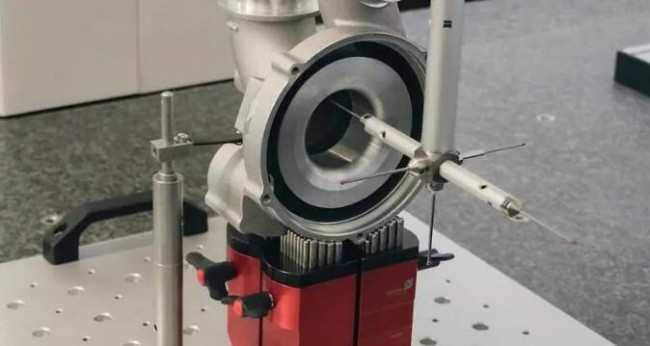

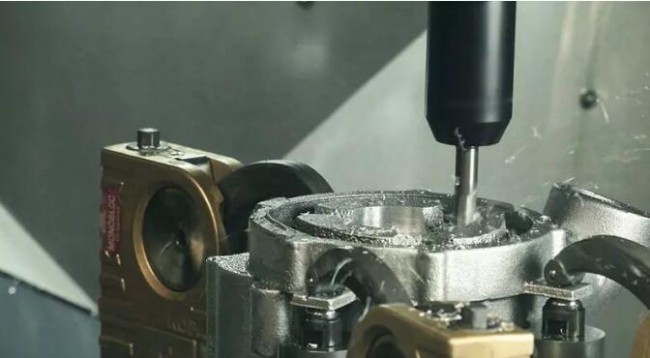

    鑄造完成后，Lütgemeier的汽車專家可以直接對組件進行完整的后處理。通過5軸銑床、車床進行后期的精加工，并通過多種測量設備來檢測質量。

靈活且強壯

 節約時間與成本，釋放設計自由度

      全球最頂級的改裝公司BRABUS-巴博斯公司是Lütgemeier公司的客戶，BRABUS 40多年來一直專注于梅賽德斯奔馳汽車的改裝。其中，BRABUS創造了基于梅賽德斯AMG G 65的BRABUS G900改裝車。

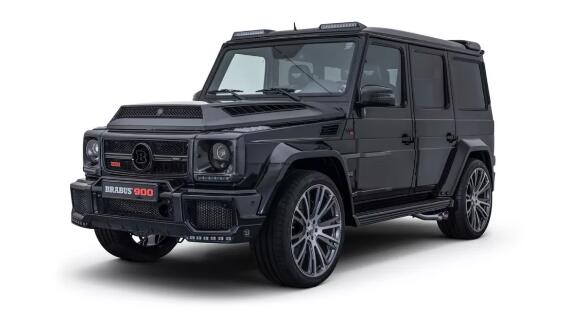

圖片：雙渦輪增壓的BRABUS G900改裝車

      BRABUS G900號稱全球最強越野車，全球限量銷售10輛，內置V12雙渦輪增壓發動機可提供令人難以置信的900馬力，并在短短3.9秒內將車速提升至100公里/小時。而來自Lütgemeier的通過voxeljet-維捷3D打印的壓縮機外殼的定制渦輪增壓器助力于這一性能的實現。

圖片來源：voxeljet-維捷

     不僅實現了性能的明顯提升，通過3D打印生產復雜的砂鑄模具可節省60％的時間。自動化提供了更高的靈活性和生產力，并最終提供了高水平的客戶滿意度。提高發動機的性能是非常耗費時間和成本的，這就是3D打印是完美解決方案的原因。通過逐層構造，可以制造出無法使用傳統方法生產的幾何形狀和組件。3D打印釋放了設計的自由度，設計師不必注意拔模角度，分割線或底切，還可以實現最精細的內部幾何形狀。當然這其中還減少了生產砂型鑄造模具的成本，目前來說批量越小，通過粘結劑噴射3D打印技術的成本效益明顯。此外，打印過程中沒有發生粘結的硅砂也是百分之百可回收的，可以重復用于下一次3D打印。

3D打印的模具是否可以承受鑄造過程中金屬流入的高鑄造壓力？ 結果表明，酚醛樹脂作為粘結劑，使得3D打印的砂芯可以實現更高水平的穩定性，足夠穩定可靠地承受金屬鑄造的壓力。
