3D打印應用案例：農民用3D打印部件建造DIY種子計量系統
時間：2019-09-06 08:10 來源：中國3D打印網 作者：中國3D打印網 閱讀：次
中國３D打印網9月6日訊，美國諾�？宿r(nóng)民Jonny Leech已經使用3D打印來構建精確的玉米種子計量系統。該系統對作物生長和改善其農場混亂的飼料玉米產量至關重要。通過使用增材制造，Leech節省了大量成本，同時實現了與現成機器相似的性能。

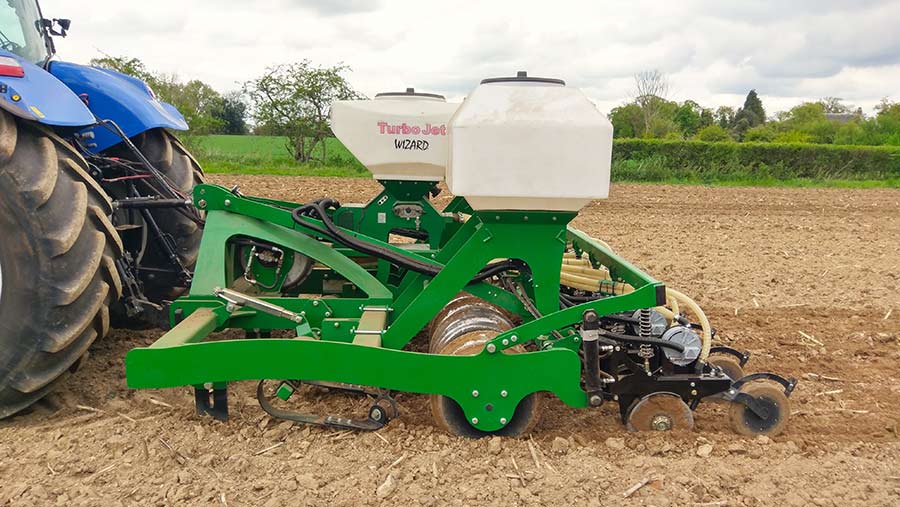

Jonny Leech精確的玉米種子計量系統。照片來自Farmer's Weekly。
設計和驅動種子計量系統
為了實現種子的最佳分配，這是種植同樣一種作物生長的關鍵，玉米計量使用真空將它們吸入點綴在旋轉盤周圍的凹槽中。然后，可以通過改變旋轉速度來調節行間距。通常，現成版本每樣售價600美元。為了創造一個經濟實惠的替代品，Leech設計了使用Solidworks和3D打印系統的系統。 “設計基于盤的分選機最具挑戰性的部分是找到一種控制真空的方法，以便每個種子在精確的位置沿著管子釋放�！盠eech說。為了解決這個問題，他在真空歧管上放置了一個壓力表，為將種子拉到圓盤上提供了完美的壓力。
通過十五個原型設計和反復試驗，Leech成功建立了這個系統，現在它可以以12 kph的速度達到99％的單一精度。打印所有六行的零件需要Leech三個月才能完成。 3D打印總共花費70美元，節省了大量成本。每個單個單元后來都配備了后壓輪的鏈輪驅動。雖然從動力側使用不銹鋼鏈輪，但Leech在另一端印刷了塑料鏈輪。塑料鏈輪的速度為70ha，沒有任何磨損跡象。此外，3D打印鏈輪意味著Leech可以制造一系列齒輪選項來改變播種率。將3D打印的塑料部件與他自己的底盤和農場中的其他舊設備相結合，整個系統最終只花費了12,000美元。

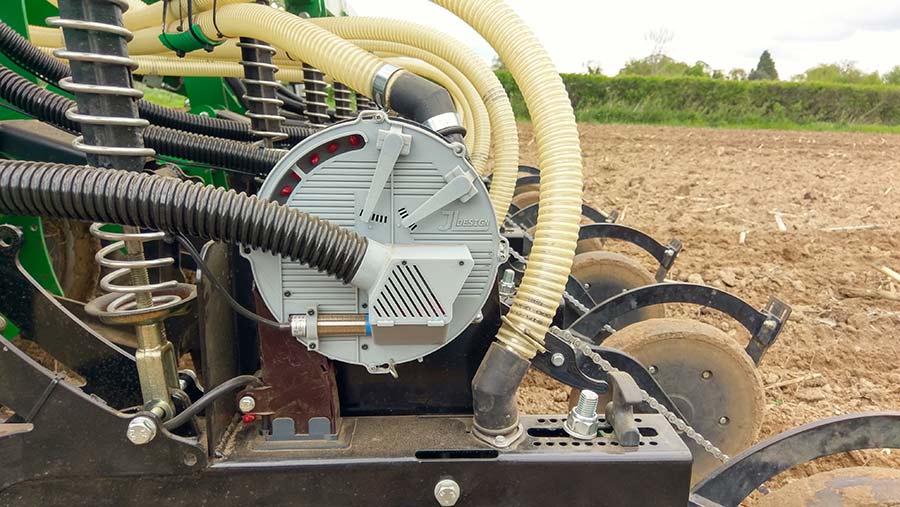

Jonny Leech精確的玉米種子計量系統。照片來自Farmer's Weekly。
3D打印種植設備
3D打印正在進入農業領域。此前，增材制造已經實現了水產養殖自動化水傳感器系統的簡化生產。該技術還幫助緬甸的農村農場提高了農業效率。為了重復使用過時的農業設備，英國的在線備件供應商BuyAnyPart為農民提供3D打印部件更換服務。推動行業向農業發展，3D打印也帶來了新的農業實踐，如開源農業設備和用于植物的緊湊型擱架單元。

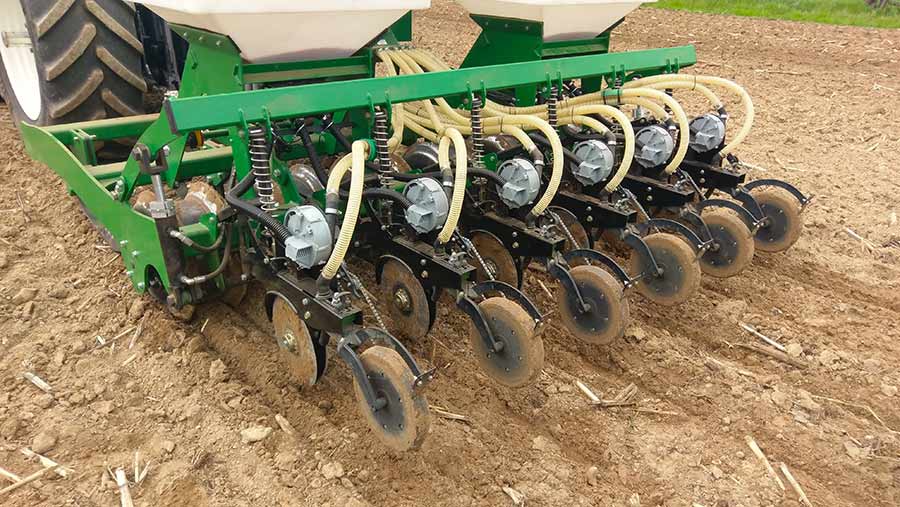

Jonny Leech精確的玉米種子計量系統。照片來自Farmer's Weekly。
設計和驅動種子計量系統
為了實現種子的最佳分配，這是種植同樣一種作物生長的關鍵，玉米計量使用真空將它們吸入點綴在旋轉盤周圍的凹槽中。然后，可以通過改變旋轉速度來調節行間距。通常，現成版本每樣售價600美元。為了創造一個經濟實惠的替代品，Leech設計了使用Solidworks和3D打印系統的系統。 “設計基于盤的分選機最具挑戰性的部分是找到一種控制真空的方法，以便每個種子在精確的位置沿著管子釋放�！盠eech說。為了解決這個問題，他在真空歧管上放置了一個壓力表，為將種子拉到圓盤上提供了完美的壓力。
通過十五個原型設計和反復試驗，Leech成功建立了這個系統，現在它可以以12 kph的速度達到99％的單一精度。打印所有六行的零件需要Leech三個月才能完成。 3D打印總共花費70美元，節省了大量成本。每個單個單元后來都配備了后壓輪的鏈輪驅動。雖然從動力側使用不銹鋼鏈輪，但Leech在另一端印刷了塑料鏈輪。塑料鏈輪的速度為70ha，沒有任何磨損跡象。此外，3D打印鏈輪意味著Leech可以制造一系列齒輪選項來改變播種率。將3D打印的塑料部件與他自己的底盤和農場中的其他舊設備相結合，整個系統最終只花費了12,000美元。
Jonny Leech精確的玉米種子計量系統。照片來自Farmer's Weekly。
3D打印種植設備
3D打印正在進入農業領域。此前，增材制造已經實現了水產養殖自動化水傳感器系統的簡化生產。該技術還幫助緬甸的農村農場提高了農業效率。為了重復使用過時的農業設備，英國的在線備件供應商BuyAnyPart為農民提供3D打印部件更換服務。推動行業向農業發展，3D打印也帶來了新的農業實踐，如開源農業設備和用于植物的緊湊型擱架單元。
Jonny Leech精確的玉米種子計量系統。照片來自Farmer's Weekly。
中國3D打印網原創文章，轉載請注明出處！
