研究人員為先進制造機制開發3D打印日內瓦驅動器
時間：2019-09-12 11:17 來源：中國3D打印網 作者：中國3D打印網 閱讀：次
中國3D打印網9月12日訊，來自羅馬尼亞布加勒斯特大學Politehnica的研究人員探索了如何使用3D打印技術制造日內瓦系統。根據在IOP數據顯示：材料科學與工程中發表的研究，這種系統在織機，精密測量儀器，自動化包裝和印刷機械等應用中具有重要的實際意義。目前，研究人員已經測試了各種FFF / FDM材料以獲得所需的機械性能，其解決了傳統日內瓦系統中常見的噪聲和振動問題。

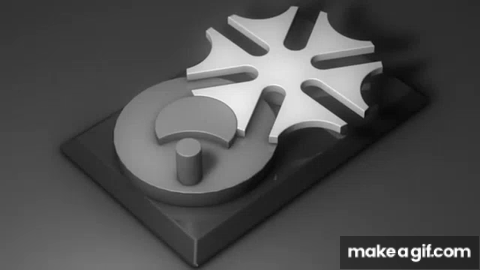

日內瓦齒輪系統
日內瓦驅動器以其在瑞士制造的手表中的流行而聞名，是一種齒輪機構，可將連續旋轉運動轉換為間歇旋轉運動。除了在工業機械中的應用之外，在開發3D打印藥物遞送系統中也采用了日內瓦機制。
開發3D可打印的日內瓦系統
為了創造價格合理且功能強大的機構，如彈簧，軸承，離合器齒輪和滑塊，3D打印材料被用于日內瓦系統最合適的機械性能。為了獲得關于位置和速度特性如何隨著馬耳他十字架中的槽數變化的理論印象，使用MATLAB建立了數學模型。根據研究計算結果，該團隊決定在設計中加入六個插槽。該設置還旨在允許快速更換機械部件。然后，通過切片程序ReplicatorG處理日內瓦運行機制。

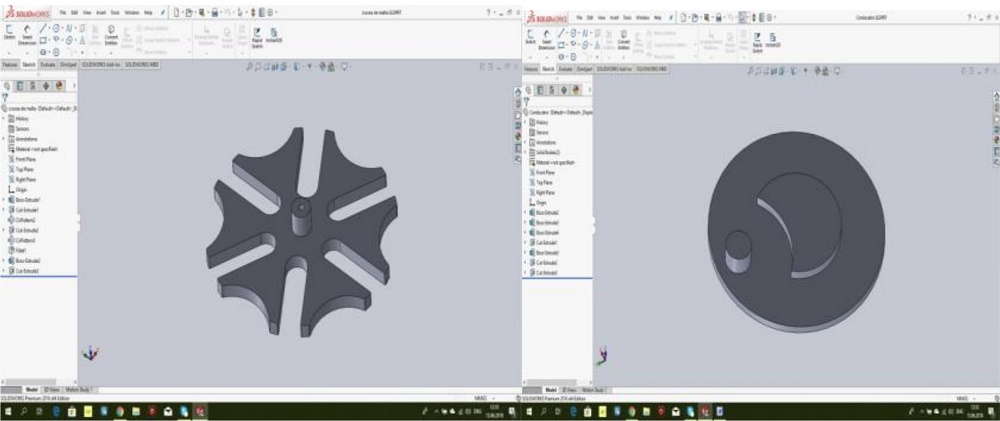

馬耳他十字架的CAD模型。圖片來自布加勒斯特大學的Politehnica。
3D打印日內瓦系統的材料研究
使用FFF / FDM打印機，馬耳他十字架和曲柄使用以下材料進行3D打印：有機玻璃，PLA，ABS，PLA +銅和PLA +青銅。在所研究的五種材料中，該研究得出結論結果表明ABS和PLA +銅具有適用于機械工程應用的性質和特性。ABS具有重量更輕的優點，使其適用于需要低質量的應用。同時，使用這些材料可以大大減少噪音和振動，這是日內瓦系統的典型問題。

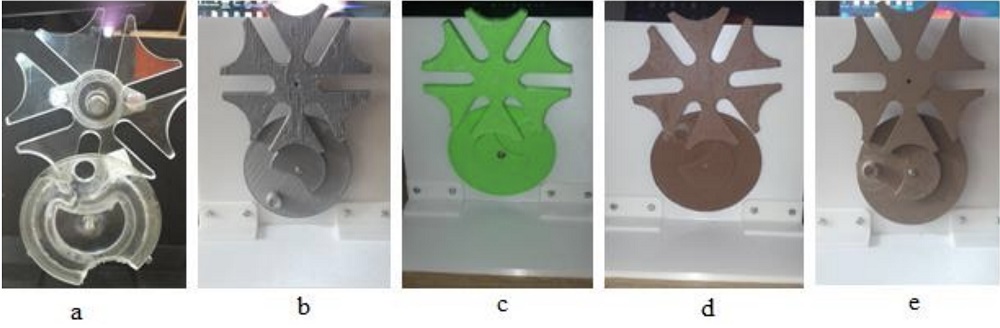

圖片顯示了使用不同材料的日內瓦系統：a）PMMA b）PLA c）ABS d）PLA +銅e）PLA +青銅。照片來自布加勒斯特大學的Politehnica。
日內瓦齒輪系統
日內瓦驅動器以其在瑞士制造的手表中的流行而聞名，是一種齒輪機構，可將連續旋轉運動轉換為間歇旋轉運動。除了在工業機械中的應用之外，在開發3D打印藥物遞送系統中也采用了日內瓦機制。
這種機構的結構包括驅動輪和帶有直槽的從動輪，稱為馬耳他十字形。驅動輪由曲柄和凸起的圓形阻擋盤組成。進入和離開馬耳他十字的槽，驅動曲柄的銷一次使十字架前進一個狹縫。在旋轉期間，塊盤將馬耳他十字架鎖定在狹縫之間的位置，從而避免過度振動。在日內瓦驅動操作中，當銷分別進入和離開槽時，通常會產生顯著的沖擊載荷。這將傳統的日內瓦機制限制在低速應用或噪聲和振動問題不成問題的應用中。
開發3D可打印的日內瓦系統
為了創造價格合理且功能強大的機構，如彈簧，軸承，離合器齒輪和滑塊，3D打印材料被用于日內瓦系統最合適的機械性能。為了獲得關于位置和速度特性如何隨著馬耳他十字架中的槽數變化的理論印象，使用MATLAB建立了數學模型。根據研究計算結果，該團隊決定在設計中加入六個插槽。該設置還旨在允許快速更換機械部件。然后，通過切片程序ReplicatorG處理日內瓦運行機制。
馬耳他十字架的CAD模型。圖片來自布加勒斯特大學的Politehnica。
3D打印日內瓦系統的材料研究
使用FFF / FDM打印機，馬耳他十字架和曲柄使用以下材料進行3D打印：有機玻璃，PLA，ABS，PLA +銅和PLA +青銅。在所研究的五種材料中，該研究得出結論結果表明ABS和PLA +銅具有適用于機械工程應用的性質和特性。ABS具有重量更輕的優點，使其適用于需要低質量的應用。同時，使用這些材料可以大大減少噪音和振動，這是日內瓦系統的典型問題。
圖片顯示了使用不同材料的日內瓦系統：a）PMMA b）PLA c）ABS d）PLA +銅e）PLA +青銅。照片來自布加勒斯特大學的Politehnica。
