研究人員開發低成本3D打印偏光儀用于教學
時間：2020-04-21 10:41 來源：中國3D打印網 作者：中國3D打印網 閱讀：次
中國3D打印網4月21日訊，科學和技術課程，尤其是大學一級的科學和技術課程，通常需要專門的設備，這些設備可能昂貴且使學生難以掌握。這是3D打印可以提供幫助的地方，它提供了一種低成本的技術學習工具組件制造方法。來自Jagiellonian大學的PawełBernard和來自印第安納大學的James
Mendez在他們的論文中證明了這一點，詳細介紹了用于化學課的3D打印旋光儀的設計和構造。
3D打印低成本旋光儀
偏振計用于測量偏振光通過光學活性物質或化學物質后的旋轉角度。它通常包括一個用于容納物質的樣品室，一個單色光源和兩個偏振濾光片-一個在樣品之前，另一個在樣品之后。第二個濾鏡是可旋轉的，一旦第二個濾鏡穿過樣品，用戶便可以將其調整為旋轉后的角度，直到再次允許最大量的光通過為止。 “輸入”角和“輸出”角之間的差是光由于通過旋光性物質而旋轉的程度。

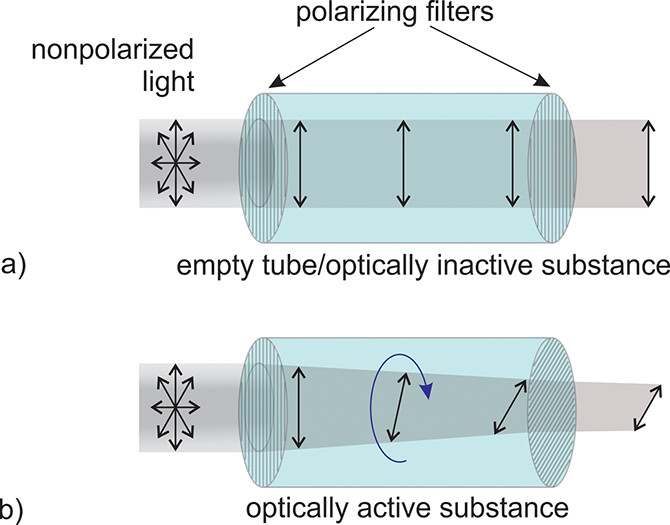

旋光儀如何工作。圖片來自PawełBernard和James Mendez。
兩人的3D打印旋光儀使用了基本的LED光源和檢測器，并安裝在完全3D打印的主體中。 PLA主體可以使用可溶性PVA支架“在合理的時間內進行3D打印”，并且燈絲和電子設備價格低廉且容易獲得。該設計還非常直觀，因此不需要專業人士來正確組裝旋光儀-只需在機身的任一端插入兩個偏振濾光片即可。可以使用試管將化學樣品保持在旋光儀中，并且可以使用由4.5V，5V或9V電池供電的低IR輻射敏感度光電二極管來觀察或精確測量輸出光的亮度。

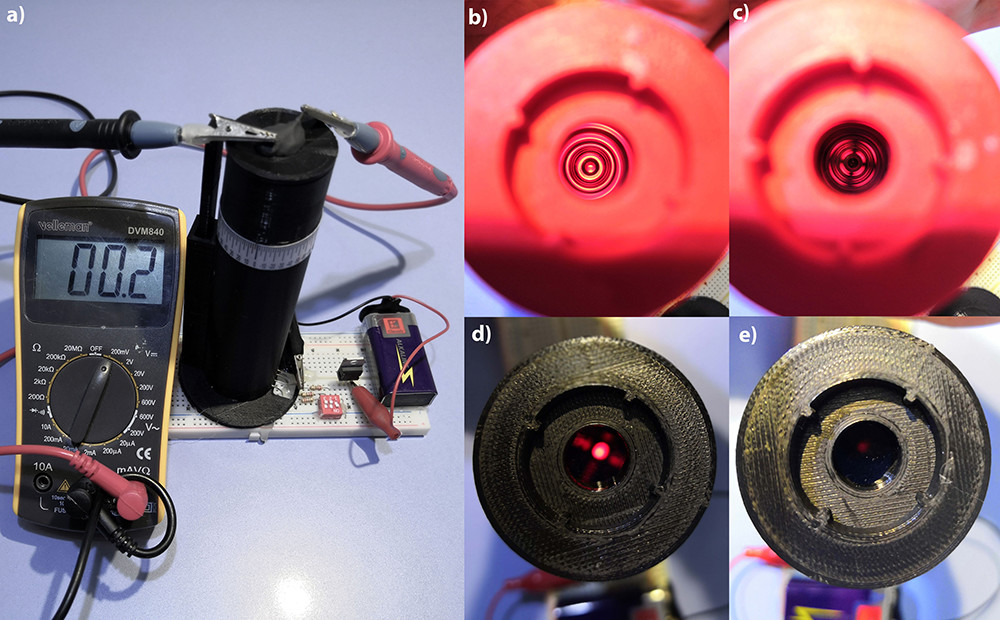

不同的旋轉角度導致偏振光的亮度不同。照片來自PawełBernard和James Mendez。
測試旋光儀
研究人員對65位高中化學專業學生進行了偏振計測試。學生們以小組的形式，使用3D打印儀器對純液體和水溶液進行了輕量的測量。普遍的共識是旋光儀操作簡便，快捷，在一分鐘內即可完成樣品的替換和測量。然而，由于設備在兩個方向上的讀數均相同，因此確實需要告知學生僅在一個方向上旋轉蓋以準確測量旋轉角度。例如，旋轉90°將導致與270°相同的亮度讀數。
在第二項試驗中，研究人員讓16位化學專業的大學生成對工作，以從零開始組裝旋光儀。這些學生以前沒有測量設備組裝的經驗，但是得到了詳細的指導。通過一個包括3D打印體和一組面包板的綜合工具包，學生設法在不到一個小時的時間內構造了旋光儀，從而驗證了設計在課堂上的可訪問性。

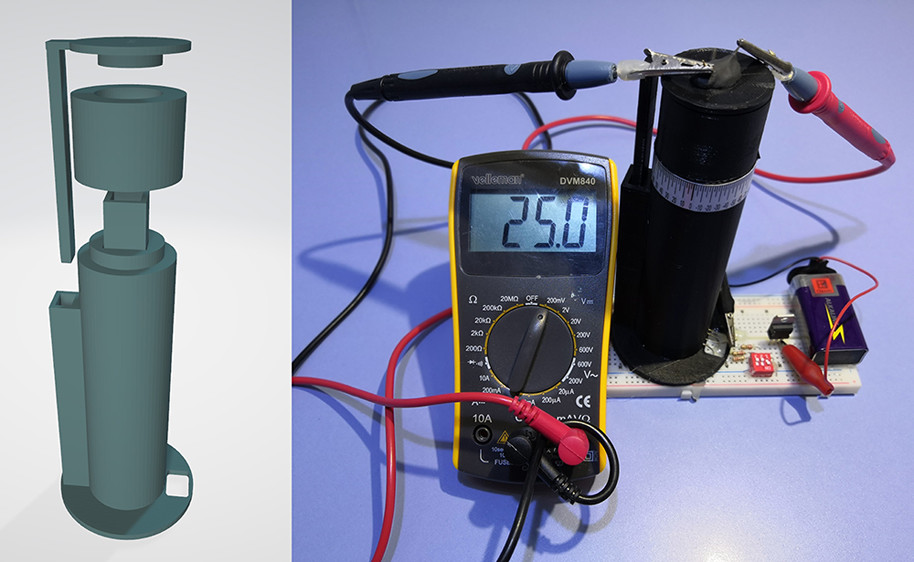

低成本3D打印旋光儀。圖片和照片來自PawełBernard和James Mendez。
3D打印低成本旋光儀
偏振計用于測量偏振光通過光學活性物質或化學物質后的旋轉角度。它通常包括一個用于容納物質的樣品室，一個單色光源和兩個偏振濾光片-一個在樣品之前，另一個在樣品之后。第二個濾鏡是可旋轉的，一旦第二個濾鏡穿過樣品，用戶便可以將其調整為旋轉后的角度，直到再次允許最大量的光通過為止。 “輸入”角和“輸出”角之間的差是光由于通過旋光性物質而旋轉的程度。
旋光儀如何工作。圖片來自PawełBernard和James Mendez。
兩人的3D打印旋光儀使用了基本的LED光源和檢測器，并安裝在完全3D打印的主體中。 PLA主體可以使用可溶性PVA支架“在合理的時間內進行3D打印”，并且燈絲和電子設備價格低廉且容易獲得。該設計還非常直觀，因此不需要專業人士來正確組裝旋光儀-只需在機身的任一端插入兩個偏振濾光片即可。可以使用試管將化學樣品保持在旋光儀中，并且可以使用由4.5V，5V或9V電池供電的低IR輻射敏感度光電二極管來觀察或精確測量輸出光的亮度。
不同的旋轉角度導致偏振光的亮度不同。照片來自PawełBernard和James Mendez。
測試旋光儀
研究人員對65位高中化學專業學生進行了偏振計測試。學生們以小組的形式，使用3D打印儀器對純液體和水溶液進行了輕量的測量。普遍的共識是旋光儀操作簡便，快捷，在一分鐘內即可完成樣品的替換和測量。然而，由于設備在兩個方向上的讀數均相同，因此確實需要告知學生僅在一個方向上旋轉蓋以準確測量旋轉角度。例如，旋轉90°將導致與270°相同的亮度讀數。
在第二項試驗中，研究人員讓16位化學專業的大學生成對工作，以從零開始組裝旋光儀。這些學生以前沒有測量設備組裝的經驗，但是得到了詳細的指導。通過一個包括3D打印體和一組面包板的綜合工具包，學生設法在不到一個小時的時間內構造了旋光儀，從而驗證了設計在課堂上的可訪問性。
低成本3D打印旋光儀。圖片和照片來自PawełBernard和James Mendez。
中國3D打印網點評：3D打印肯定會在教室中使用，而旋光儀并不是使用增材制造技術生產的唯一教育工具。奧克蘭大學新敏捷研究小組的工程師最近發表了一篇學術論文，詳細介紹了部分3D打印的機器人飛艇的設計和建造。低成本的開放源代碼設計將在室內用于教育和研究目的。在英國的其他地方，CREATE教育項目正在與羅爾斯·羅伊斯公司合作，將3D打印教育帶到英國的教室。
中國3D打印網原創文章！
