殼牌：3D打印可用于修復泄漏的夾具，石油和天然氣增材制造勢頭強勁
時間：2023-01-06 11:24 來源：南極熊 作者：admin 閱讀：次
2023年1月4日，石油和天然氣跨國公司殼牌公布了其最新的研發產品，利用3D打印技術制成的可用于修復泄漏的夾具。

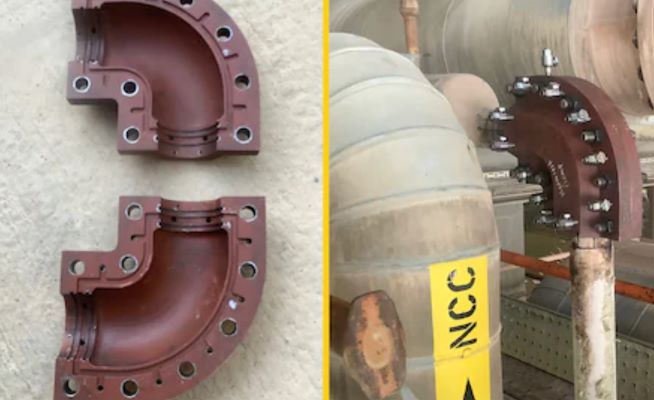

△殼牌的 WAAM 3D 打印泄漏修復夾。照片來自殼牌。
此部件旨在修復受缺陷或受腐蝕影響的管道，確保連續的石油和天然氣供應以及設施的安全性能。殼牌表示，通過線弧增材制造 (WAAM) 3D打印技術，可以快速高效地生產它，從而使夾具的定制更容易、成本更低。
3D打印夾具通過高壓測試
由于專門制造壓力外殼的公司數量有限，殼牌表示制造一個簡單的泄漏修復夾可能需要五天時間，而生產更復雜的部件需要四個多星期，時間成本很高。考慮到某些管道系統的復雜性，以及管道損壞造成的泄漏對環境和供應的影響，這是一個需要重視的問題。
為了滿足這種對可快速部署的定制維修解決方案的需求，以及確保持續安全運行的機械完整性，殼牌瞄準了3D打印技術。與鑄造或鍛造相比，該公司表示該技術“具有優勢”，因為它可以生產近凈形零件，并且浪費最少，不需要定制模具。 為了將這個想法付諸實踐，殼牌選擇與TEAM Inc.和Vallourec合作設計和測試概念驗證修復夾具，該修復夾具完全使用 WAAM 3D 打印制作。該團隊還為最初的原型零件制定了技術規范和檢驗測試計劃，能夠滿足在中壓蒸汽系統的使用質量。
△復雜管道夾具設置的示例。照片來自殼牌。
在測試期間，該設備成功通過了在 142.4 bar（預期設計壓力的五倍以上）下進行的爆破測試，符合“現場應用”的條件。殼牌現在正在努力創建一個數據庫，包含其所有檢查和資格測試結果，有助于零件的關鍵性分類（及其 NDT 要求）。展望未來，該公司還旨在建立合格配置庫，以降低生產類似未來產品的資格要求。
在與項目結果一起發布的聲明中，殼牌稱：“創建有關 3D 打印備件的廣泛數據集的活動是資源密集型的。通過與有相似需求的感興趣的最終用戶合作，我們可以更快地獲得更多知識。WAAM 技術的流程具有標準化，特別是在質量控制方面，對于縮短交貨時間和降低成本至關重要。殼牌相信，能源領域采用3D打印的巨大飛躍可能來自于整個行業的這種標準化。”
△安裝在殼牌現場的原型泄漏修復夾具。 照片來自殼牌。
石油和天然氣增材制造勢頭強勁
作為領先的石油和天然氣跨國公司，殼牌對3D打印的持續興趣預示著該技術在能源領域的未來。該公司已經與GE Additive合作開發3D 打印氧氫微混合器，Poly Products用于逆向工程和 3D 打印海上鉆井平臺備件，以及3D Metalforge用于3D 打印熱交換器管。
2021年7月，AML3D還透露已經為埃克森美孚3D打印了一個8噸重的壓力容器演示器。最初的訂單價值僅為 190,000 美元，但該項目是一個石油和天然氣領域展示3D打印技術潛力的機會。 在其他地方，Hunting PLC通過收購 Cumberland Additive 27% 的股份，進入該行業。去年年底宣布該交易時，標志著 Hunting 進入 3D 打印領域，并為其提供了進軍航空航天、國防以及石油和天然氣市場的機會。
△殼牌的 WAAM 3D 打印泄漏修復夾。照片來自殼牌。
此部件旨在修復受缺陷或受腐蝕影響的管道，確保連續的石油和天然氣供應以及設施的安全性能。殼牌表示，通過線弧增材制造 (WAAM) 3D打印技術，可以快速高效地生產它，從而使夾具的定制更容易、成本更低。
3D打印夾具通過高壓測試
由于專門制造壓力外殼的公司數量有限，殼牌表示制造一個簡單的泄漏修復夾可能需要五天時間，而生產更復雜的部件需要四個多星期，時間成本很高。考慮到某些管道系統的復雜性，以及管道損壞造成的泄漏對環境和供應的影響，這是一個需要重視的問題。
為了滿足這種對可快速部署的定制維修解決方案的需求，以及確保持續安全運行的機械完整性，殼牌瞄準了3D打印技術。與鑄造或鍛造相比，該公司表示該技術“具有優勢”，因為它可以生產近凈形零件，并且浪費最少，不需要定制模具。 為了將這個想法付諸實踐，殼牌選擇與TEAM Inc.和Vallourec合作設計和測試概念驗證修復夾具，該修復夾具完全使用 WAAM 3D 打印制作。該團隊還為最初的原型零件制定了技術規范和檢驗測試計劃，能夠滿足在中壓蒸汽系統的使用質量。
△復雜管道夾具設置的示例。照片來自殼牌。
在測試期間，該設備成功通過了在 142.4 bar（預期設計壓力的五倍以上）下進行的爆破測試，符合“現場應用”的條件。殼牌現在正在努力創建一個數據庫，包含其所有檢查和資格測試結果，有助于零件的關鍵性分類（及其 NDT 要求）。展望未來，該公司還旨在建立合格配置庫，以降低生產類似未來產品的資格要求。
在與項目結果一起發布的聲明中，殼牌稱：“創建有關 3D 打印備件的廣泛數據集的活動是資源密集型的。通過與有相似需求的感興趣的最終用戶合作，我們可以更快地獲得更多知識。WAAM 技術的流程具有標準化，特別是在質量控制方面，對于縮短交貨時間和降低成本至關重要。殼牌相信，能源領域采用3D打印的巨大飛躍可能來自于整個行業的這種標準化。”
△安裝在殼牌現場的原型泄漏修復夾具。 照片來自殼牌。
石油和天然氣增材制造勢頭強勁
作為領先的石油和天然氣跨國公司，殼牌對3D打印的持續興趣預示著該技術在能源領域的未來。該公司已經與GE Additive合作開發3D 打印氧氫微混合器，Poly Products用于逆向工程和 3D 打印海上鉆井平臺備件，以及3D Metalforge用于3D 打印熱交換器管。
2021年7月，AML3D還透露已經為埃克森美孚3D打印了一個8噸重的壓力容器演示器。最初的訂單價值僅為 190,000 美元，但該項目是一個石油和天然氣領域展示3D打印技術潛力的機會。 在其他地方，Hunting PLC通過收購 Cumberland Additive 27% 的股份，進入該行業。去年年底宣布該交易時，標志著 Hunting 進入 3D 打印領域，并為其提供了進軍航空航天、國防以及石油和天然氣市場的機會。
