國行首測 融資1億做3D打印機Form3測評(7)
3D打印效果 四種不同樹脂
●3D打印效果 四種不同樹脂
來看使用Form 3打印白色通用樹脂、高韌樹脂、耐熱樹脂、快速樹脂的打印件效果。打印時好像打印底板從樹脂槽中將模型拔出來，完成后取下打印底板并安裝在手柄上，用撬板工具撬下附著在底座上的模型；實際使用發現底座四周是翹起來的，方便撬動，比較容易取下模型。

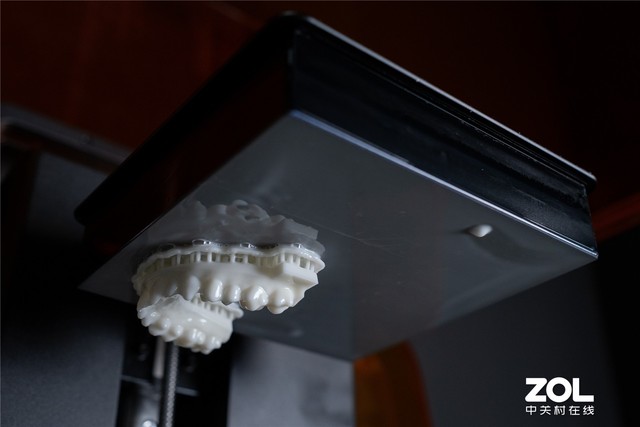

像是打印底板把模型“拔出來”的感覺

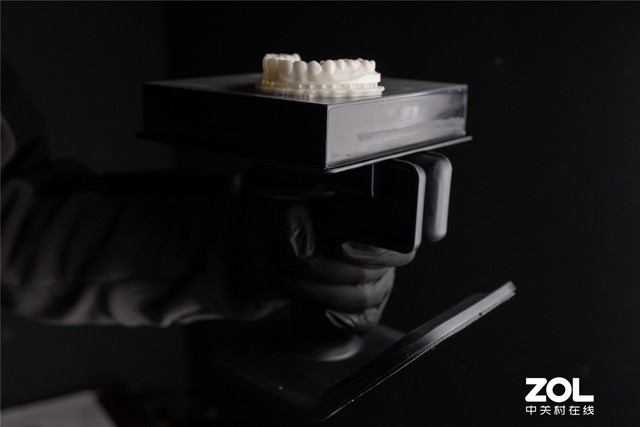

底板裝在手柄上固定

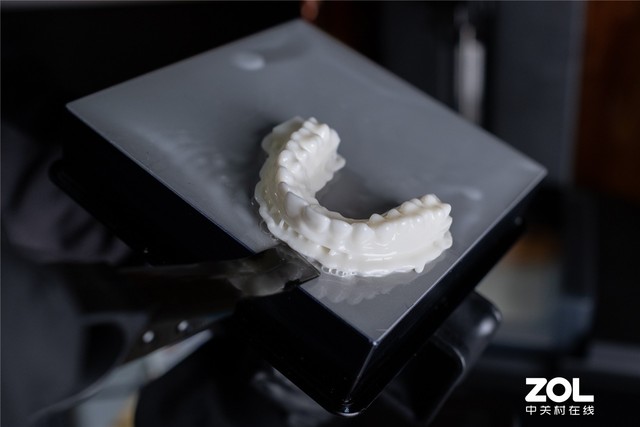

使用撬板插入并略微用力撬起
之后使用手工處理套件或Form Wash清洗模型表面殘留的樹脂，用附件中的斜口鉗去除支撐和底墊；再用Form Cure參照樹脂材料固化手冊進行再固化。Bingo！打印件就全部完成，可以使用了。
手工處理套件清洗殘留樹脂 使用Form Wash清洗效果更佳

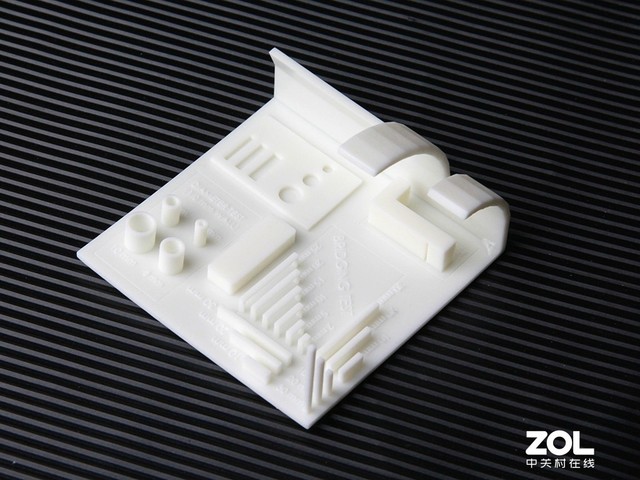

使用白色通用樹脂打印一體化測試模型，10/20/30mm立柱打印完整清晰，形狀均勻、表面細膩。
一體化測試模型3D打印效果 模型來自thingiverse

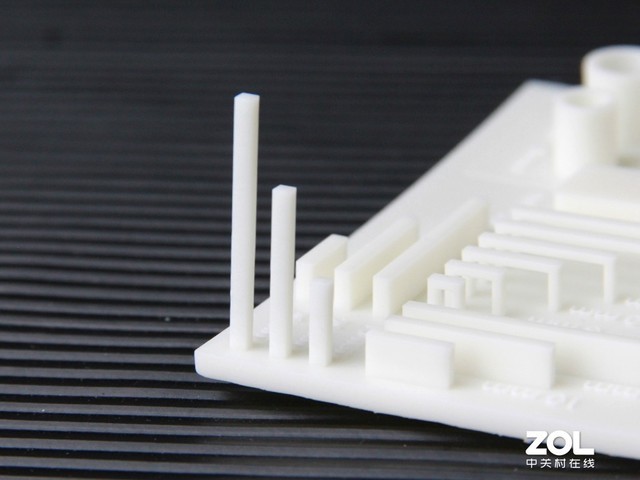

10/20/30mm高度立柱 模型來自thingiverse

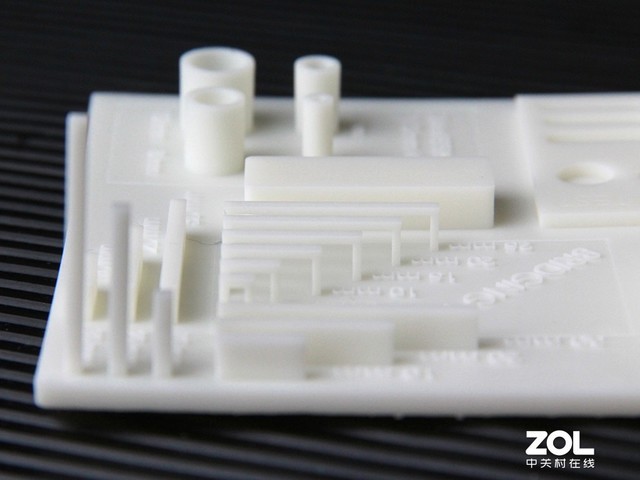

X/Y方向上的10/20/30mm長度立壁均勻完整，形狀清晰明確，具備很高的成型質量。打印2/5/10/15/20/25mm跨橋結構全部完整清晰，懸空的橋梁平整均勻，效果不錯。

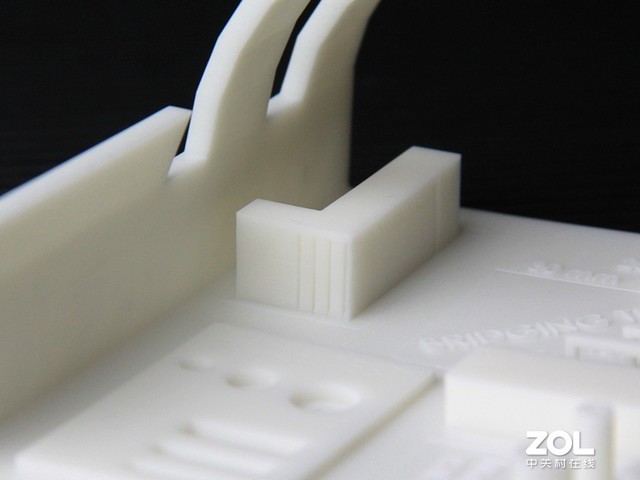

10/20/30mm長度立壁 模型來自thingiverse
另一個方向的10/20/30mm長度立壁 模型來自thingiverse

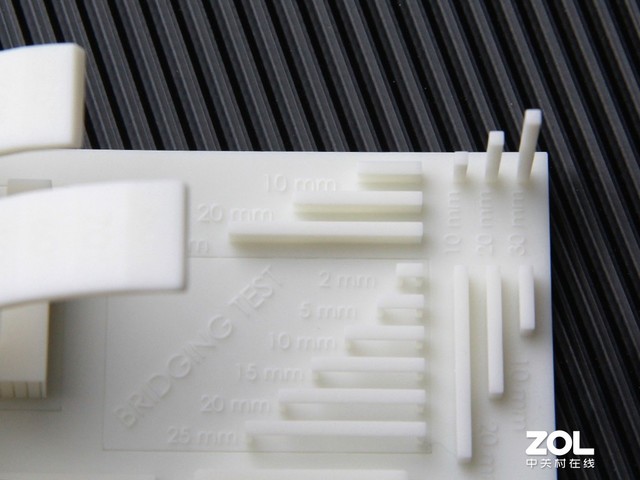

跨橋3D打印效果 模型來自thingiverse
打印4/6/8/10mm空心圓筒形狀完整，內壁、外壁均清晰干凈。打印4/6/8mm圓孔干凈利落，形狀均勻；打印4/3/2mm寬度的長方形孔也有類似的效果。

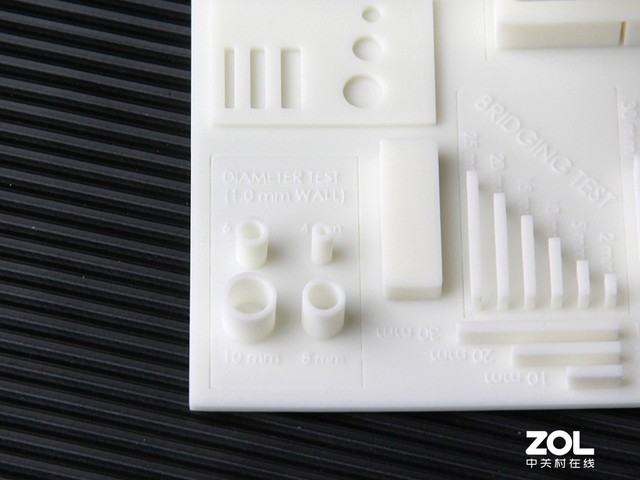

空心圓筒3D打印效果 模型來自thingiverse
打印立壁上的縫隙，多條縫隙寬度均勻一致，準確還原數字模型。打印10/20/30/40/50/60/70/80/15/45/75度懸空斜面都沒有問題，斜面上表面和下表面平整均勻，沒有凹凸或斷裂。總體而言Form 3打印一體化測試模型表面細膩，形狀還原出色，肉眼幾乎看不出層紋，效果上佳。
縫隙3D打印效果 模型來自thingiverse

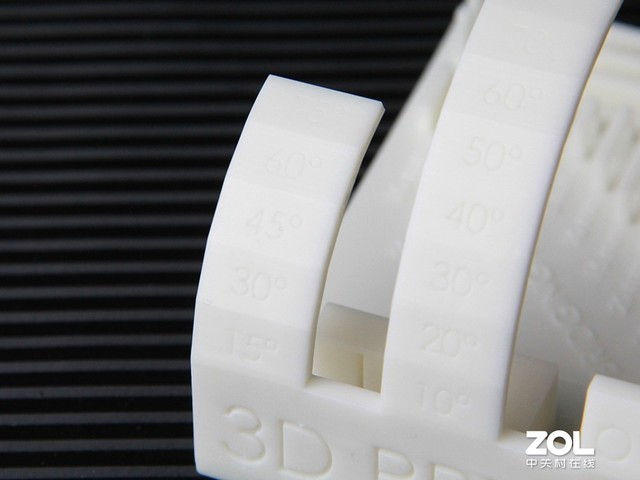

15/30/45/60/75度懸空斜面 模型來自thingiverse

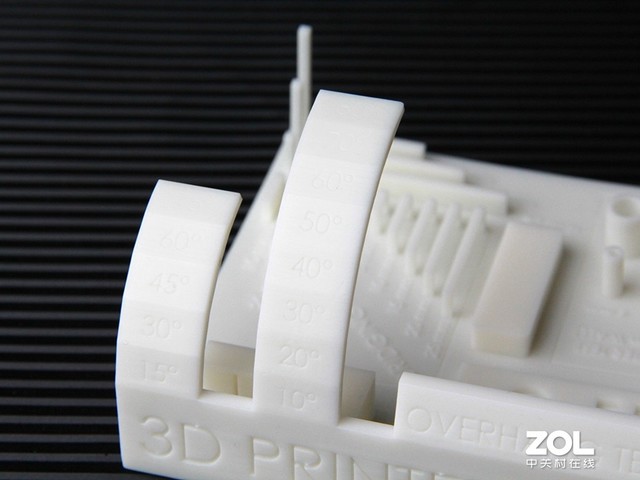

10/20/30/40/50/60/70/80度懸空斜面 模型來自thingiverse
我們還使用白色通用樹脂打印了埃菲爾鐵塔模型，大約12cm高、5.4cm見方，塔內部縱橫交錯的骨架清晰明確，塔尖的四角形結構和圓球均準確還原，包括塔二層細小的圍欄也基本完整清晰，打印質量非常出色，甚至超出了我們的想象。以至于同事們看到之后紛紛要求打印出來作為禮物贈送給他們。

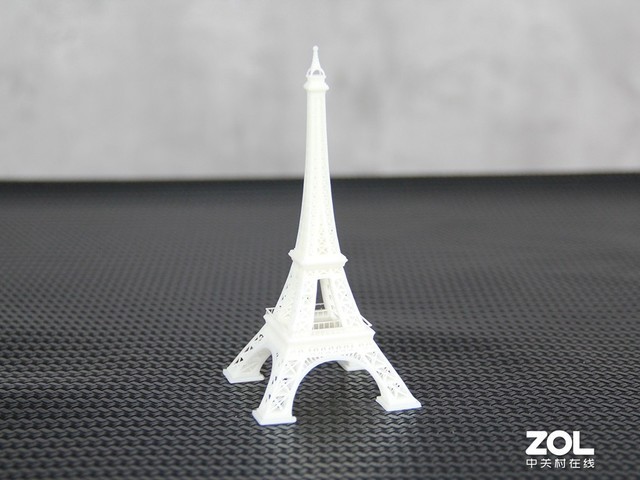

埃菲爾鐵塔3D打印效果 模型來自thingiverse

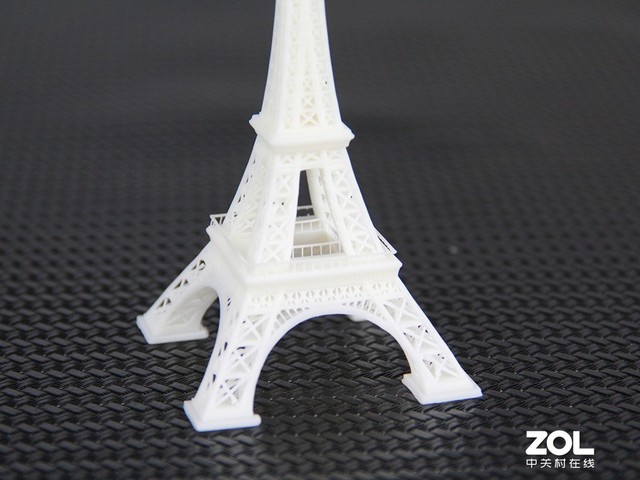

二層細小的欄桿結構也比較完整 模型來自thingiverse

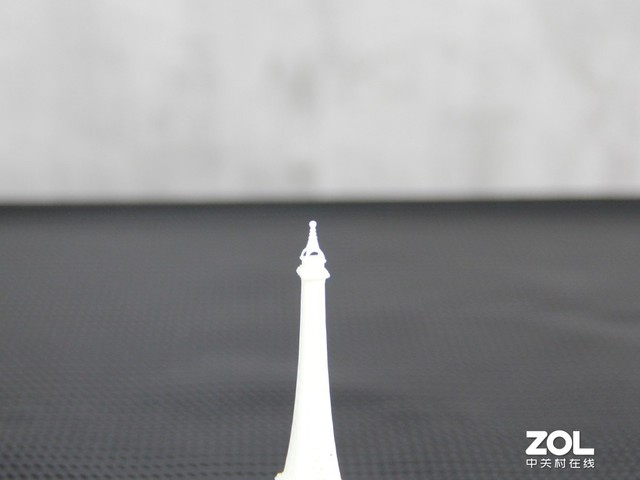

塔尖細節清晰 模型來自thingiverse
使用高韌樹脂打印拼裝的夾子，打印效果細膩，夾子強度也比較好，而且具備磨砂的半透明效果。高韌樹脂的打印件具備1700Mpa的拉伸膜量，經過再固化處理后更可提升至2700MPa，擁有較強的抗壓性和抗拉伸性，不易變形，適合做卡扣、外殼、夾具等需要承受一定作用力的部件。

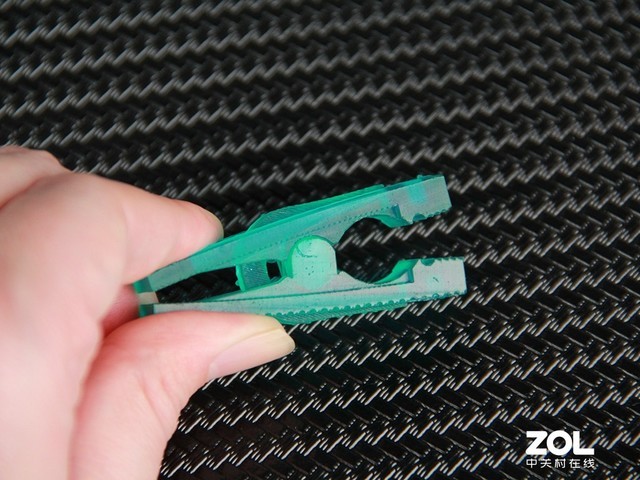

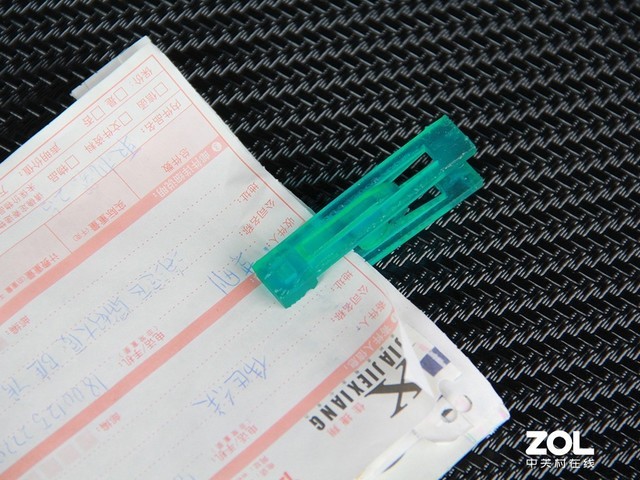

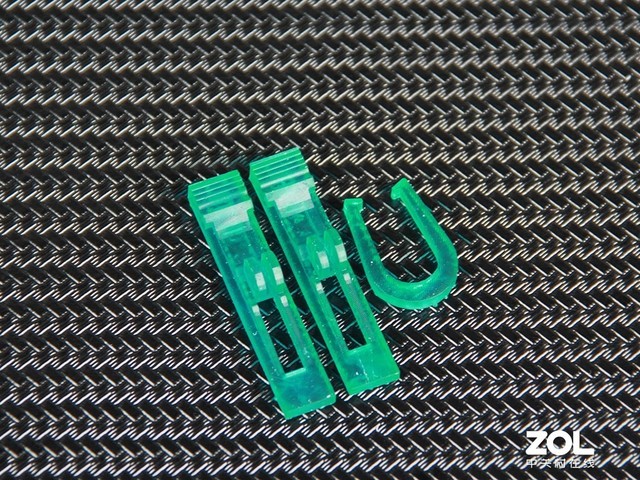

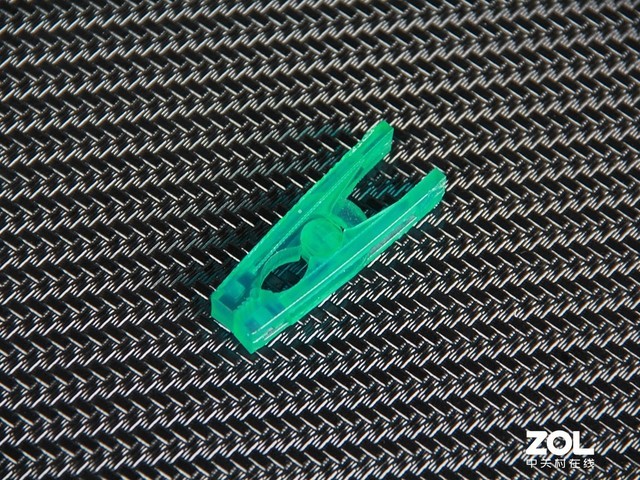

高韌樹脂3D打印拼裝夾子 模型來自thingiverse
使用耐熱樹脂打印水杯蓋，形狀清晰完整，表面細膩光滑，杯子泡茶、沖速溶咖啡的時候正好蓋在杯子上。也具備磨砂半透明的效果。耐熱樹脂在238攝氏度和0.45MPa條件下不軟化變形，用于制作處理熱水或蒸汽的工具、零件原型完全沒有問題，更理想的應用是試制注塑模具、熱風槍管口等需要良好耐熱性能的部件。
耐熱樹脂3D打印杯蓋 模型來自thingiverse
熱水 注意仔細看上面還有水蒸氣

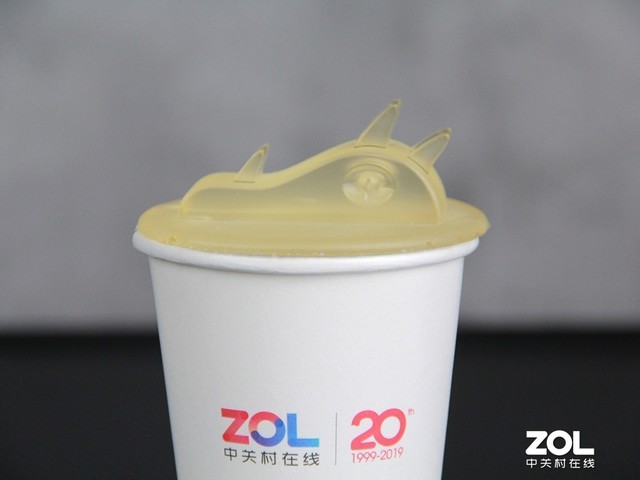

用作杯蓋

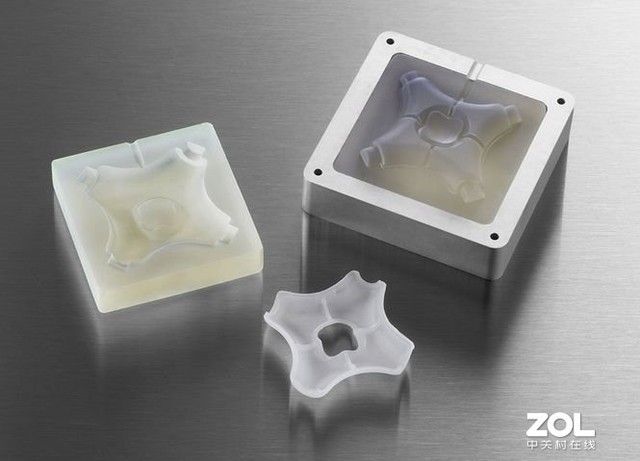

理想應用是試制注塑模具
使用快速樹脂打印工具掛板上的鉆孔夾具，層厚精度設定為300mm，打印過程僅花費一個多小時，相比其它樹脂效率提升10倍以上，用于較大的樣件原型尺寸測量、形狀迭代、夾具設計再合適不過。

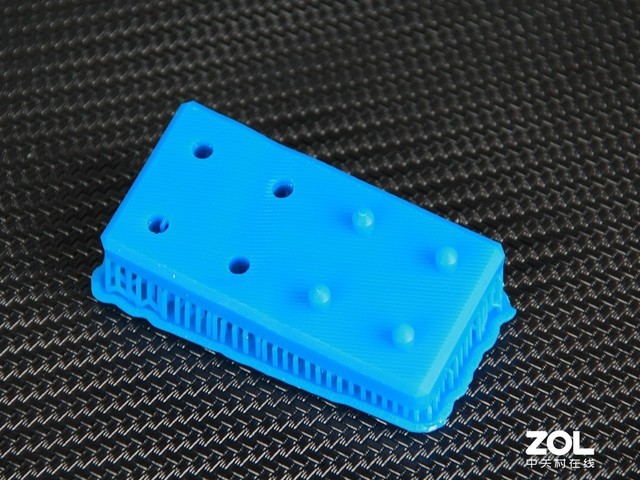

快速樹脂3D打印鉆孔夾具 模型來自thingiverse

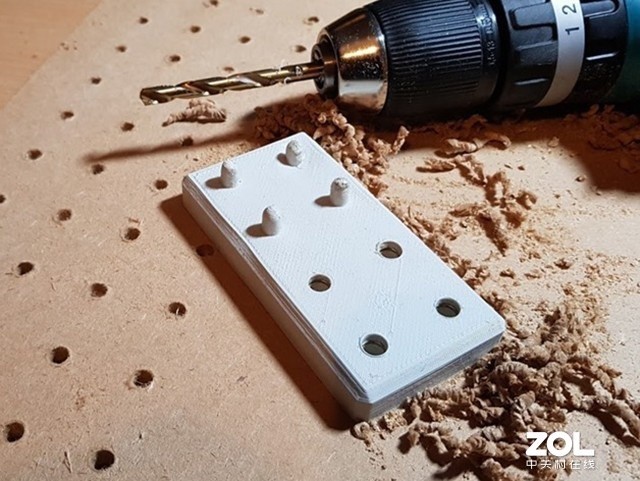

鉆孔夾具用來給工具板均勻打孔 圖源thingiverse
最后我們還使用白色通用樹脂打印了來自病患口腔真實掃描的下頜齒模，清洗并再固化之后良好地還原了3D數字模型的真實效果。需要說明的是Form 3有專門針對齒科應用的專用樹脂，層厚精度最高達到25微米，用于手術導板、義齒、牙齒蠟模、牙齒矯形器具、教學模型等專業齒科應用，3D打印效果更優于此處白色通用樹脂的效果。

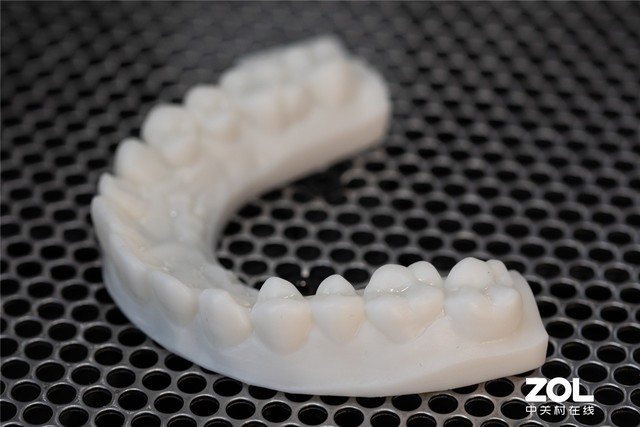

病患口腔真實掃描下頜齒模 3D打印效果
由于時間關系我們沒有進行量化的3D打印效率測試，在這里做個概化的描述。3D打印軟件PreForm自動設定角度、添加支撐和底座、切片的效率是比較快的，切片后上傳到Form 3根據3D模型大小和復雜程度需要花費幾分鐘到十幾分鐘不等的時間，這也和測試中使用的無線網絡網速有關；開始打印后Form 3準備樹脂槽、補充樹脂花費時間較短，開始固化后切片首層固化時間較長，應該是為了首層與打印底板更好的附著性，避免剝離時與底板脫離，提升打印成功率。

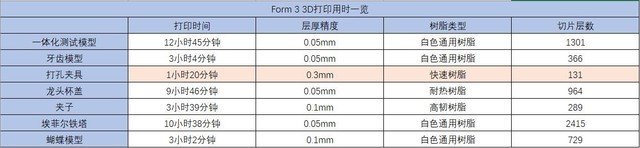

3D打印測試模型用時一覽
測試中打印的模型用時都在幾個小時到十幾個小時的水平，較大的打印件在下班前啟動打印，第二天上班基本就能收獲打印成品；效率可以接受。而快速樹脂打印速度最快，僅用時1小時20分鐘，在精度要求不高的快速原型迭代應用方面具備優勢。

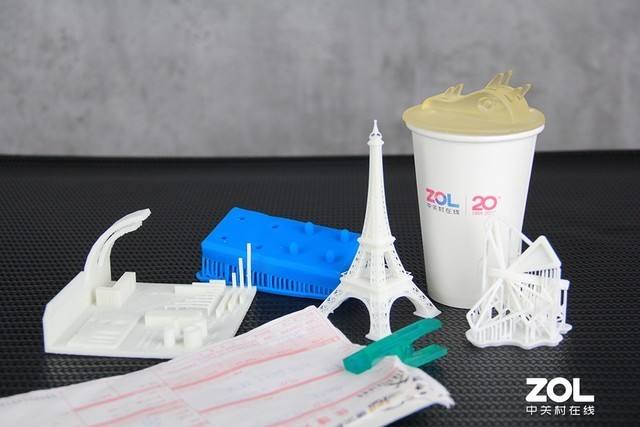

本次測試3D打印的模型全家福
最后有幾點需要說明的事項。一是光敏樹脂有毒性，可能對皮膚造成刺激，在拆卸或清理打印件、收納樹脂槽和樹脂盒過程中應避免直接接觸，需要佩戴后處理套件中的黑色橡膠手套；二是Formlabs樹脂耗材均經過了EC安全等級認證，不需要特殊環境，可以與其他辦公用品一樣在普通辦公室環境中使用；三是Formlabs樹脂降低了揮發性，測試的四種樹脂只有快速樹脂有較明顯的氣味，另外三種在3D打印機上蓋閉合的情況下幾乎沒有氣味。
整個試用和測試的過程中，PreForm軟件操作簡單快捷，Form 3 3D打印機自動化、智能化程度較高，沒有出現任何打印失敗的情況，打印質量非常出色；更換樹脂盒和樹脂槽的過程中偶爾出現樹脂槽刮板異常、進料異常的情況，也可以通過觸摸屏快速了解打印機狀態、排除異常并恢復打印。是比較簡單好用的。
