3DMAX利用Poly制作異形體育館建筑效果
大家好，今天我為大家分享一個用3DMAX制作異形體育館的案例，先看效果圖。
在做這個模型的時候，我們可以先把大體輪廓做出來，然后再做細節，這個案例，我們可以用Nurbs建模，多邊形建模做，也可以用Patch、置換等方法，這里我們講解用多邊形建模的方法。下面進行實際操作。

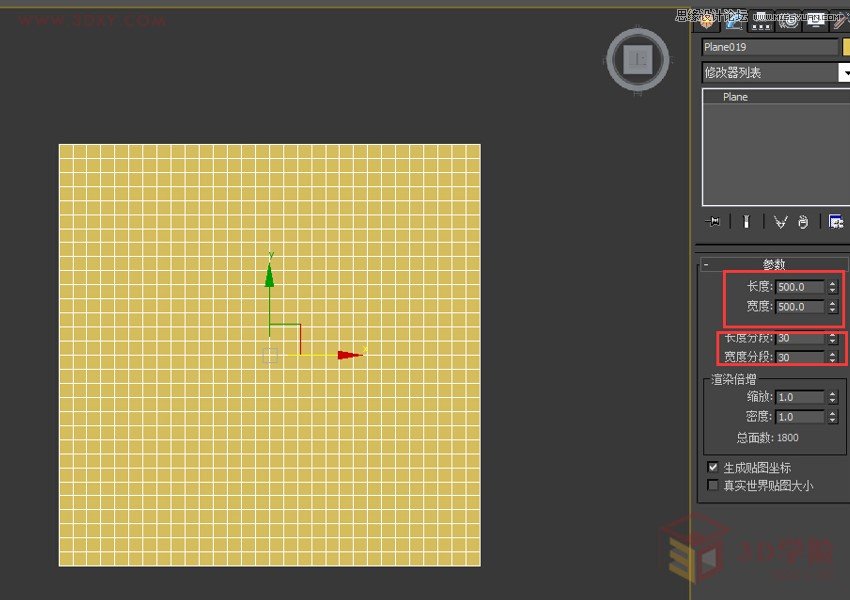

1、創建一個plane，參數如下：
2、轉為poly,畫兩條線，如圖，附加成一條線，把線移動到plane的上方。

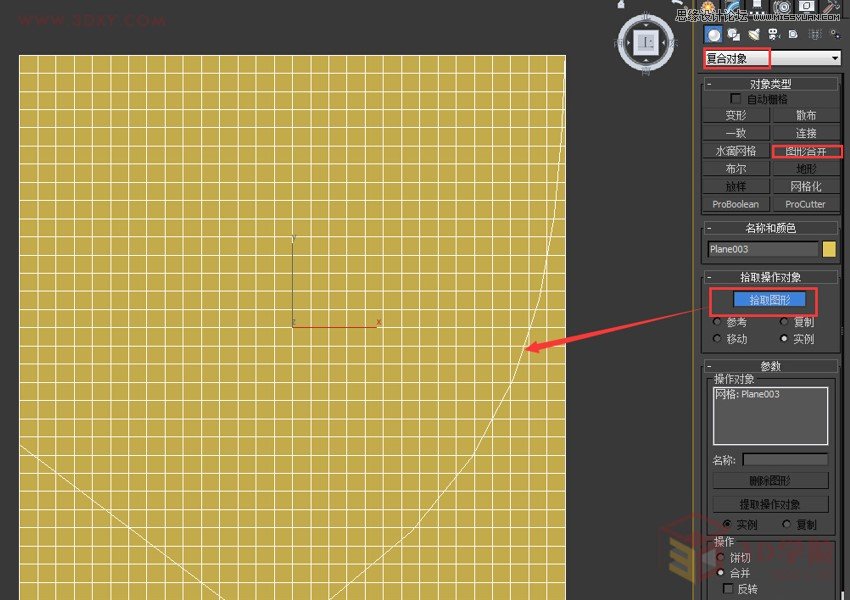

3、找到復合對象中的圖形合并，點擊拾取圖形，拾取剛剛畫的線。
我們發現剛剛那條線已經附著在plane上了，我們做這一步是為了得到體育館的大形，方法不止一種，也可以用多邊形切割的方法，大家可以用自己的方法，只要能得到這個形狀。

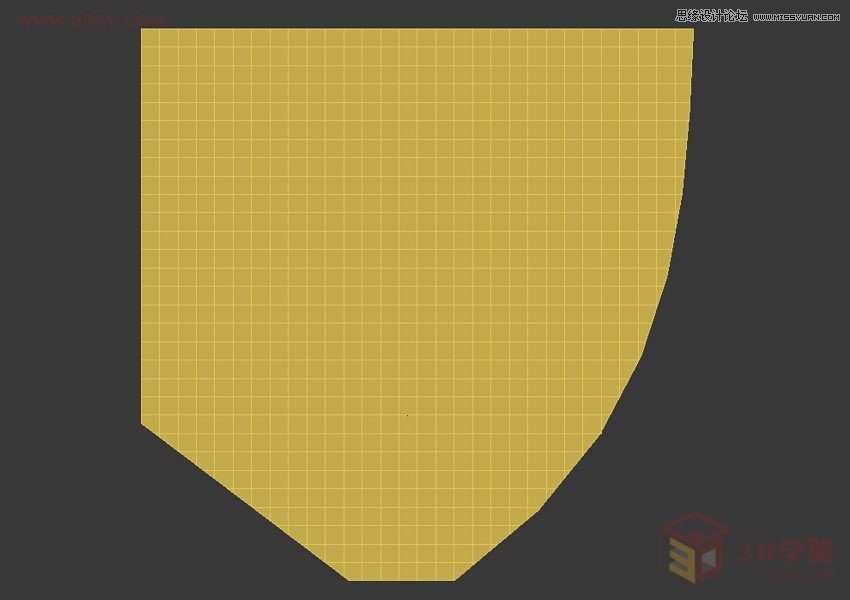

我們把多余的面刪掉，得到形狀如圖：

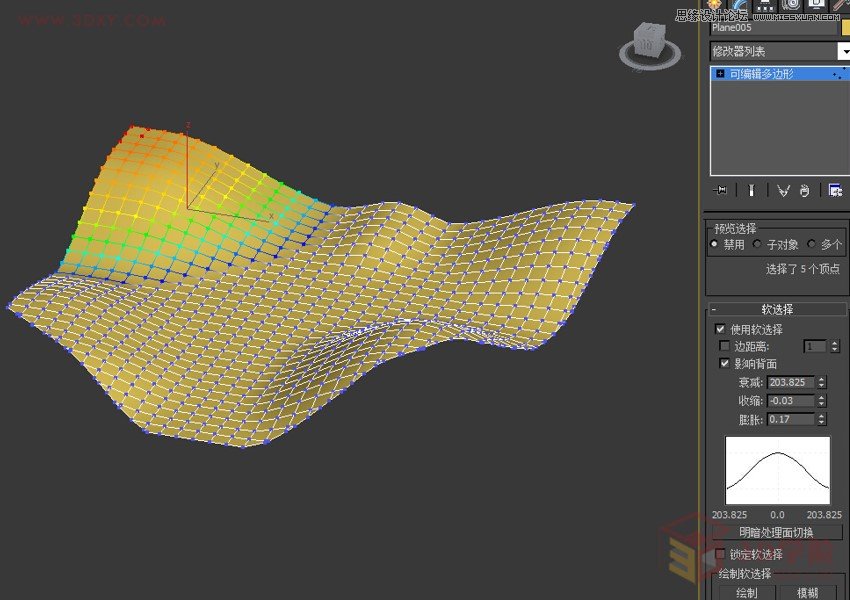

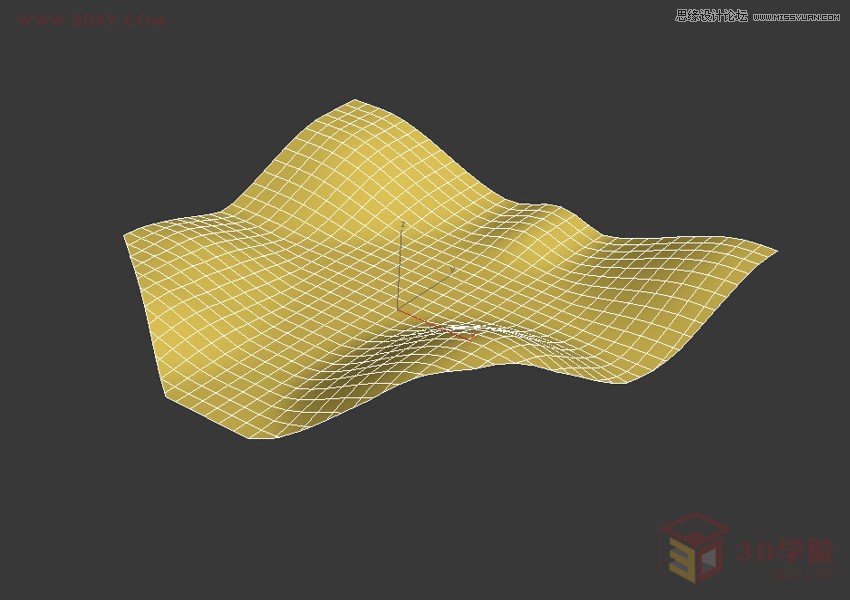

4、用poly里的軟選擇工具做出下圖的形狀。

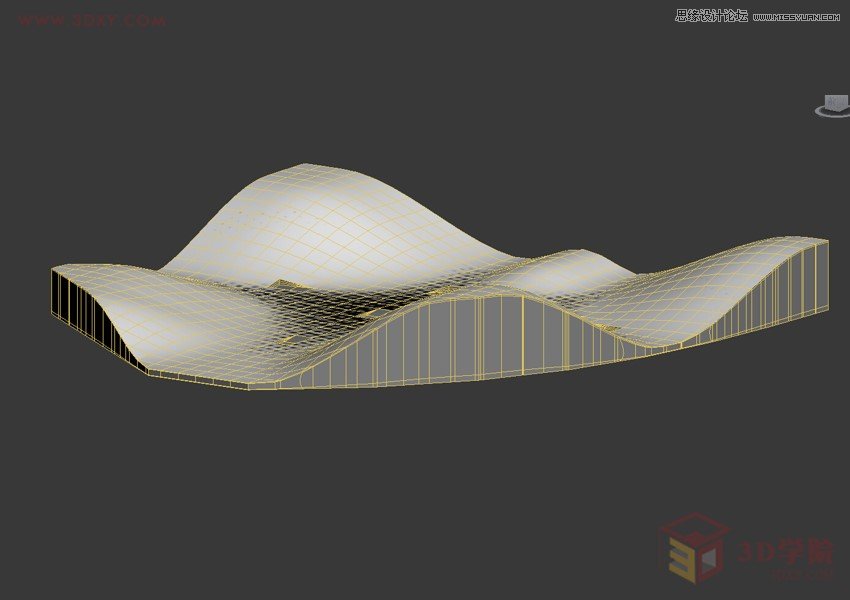

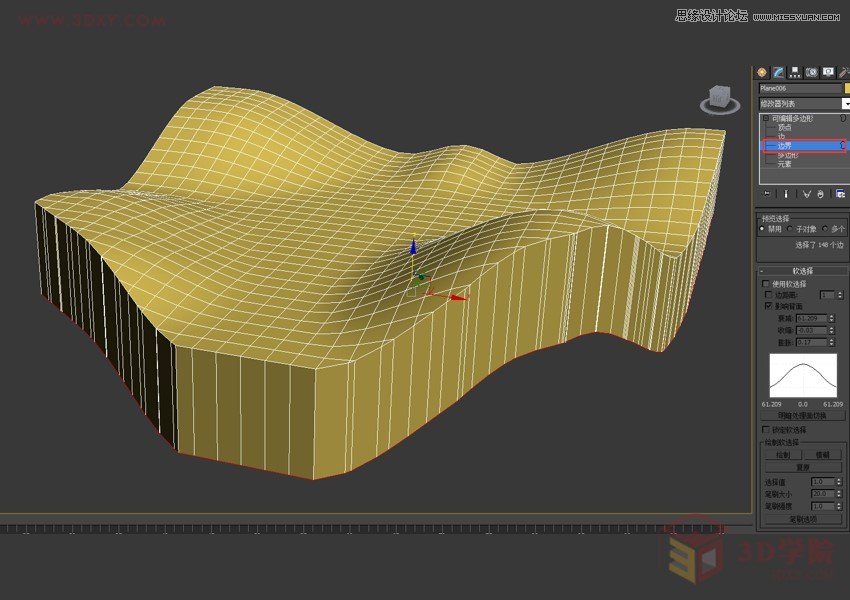

5、選擇邊界級別，點擊外部的邊，按住shift往下拖拽。

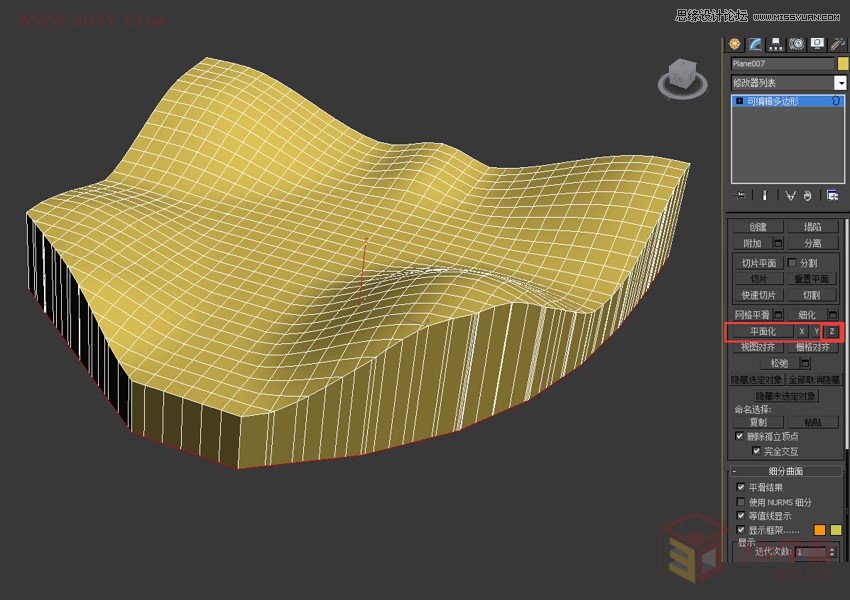

點擊平面化中的Z，使底面變平。

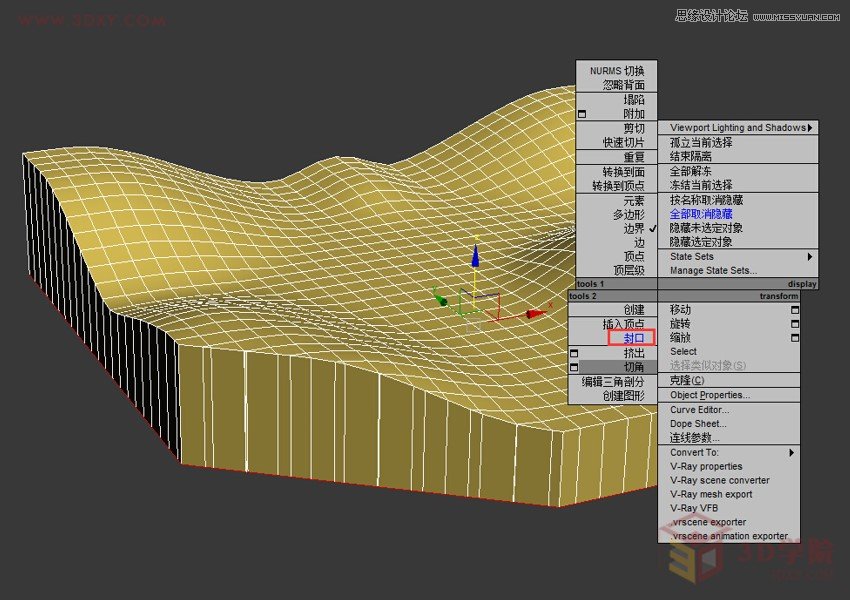

6、右鍵封口，這樣就有了底面。

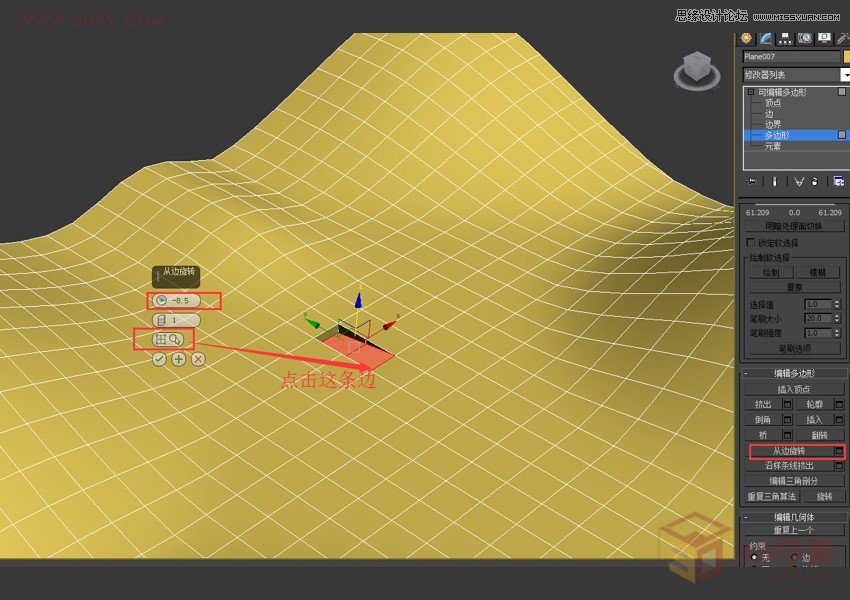

7、下面我們在模型上開窗，選擇面級別，選中要做窗戶的面，編輯多邊形中的“從邊旋轉”工具。

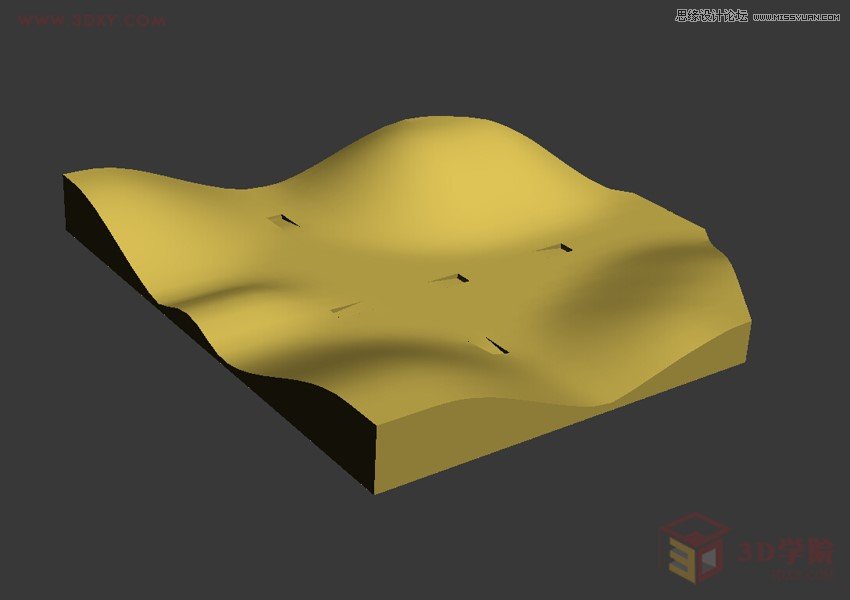

把窗戶開完，把底面往上拉一些，如圖：

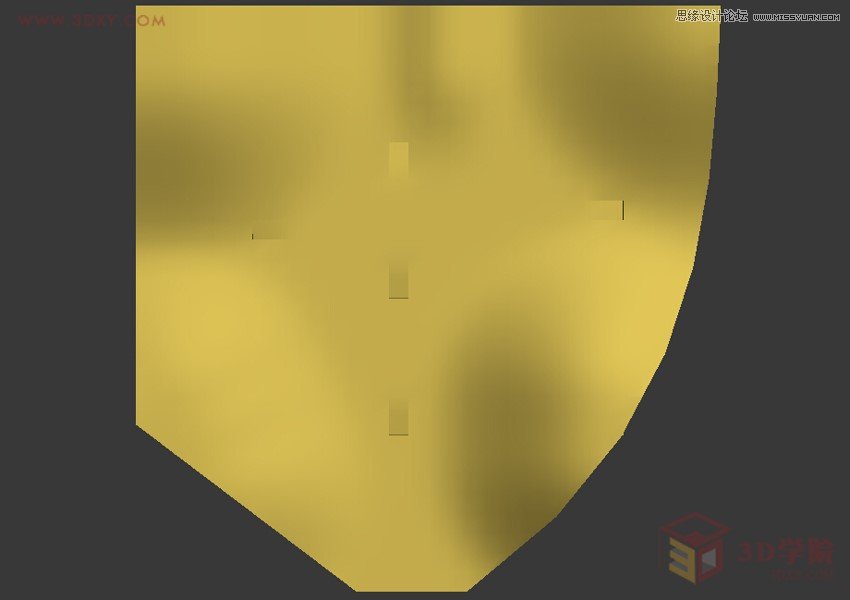

8、轉到頂視圖，然后進行截屏。

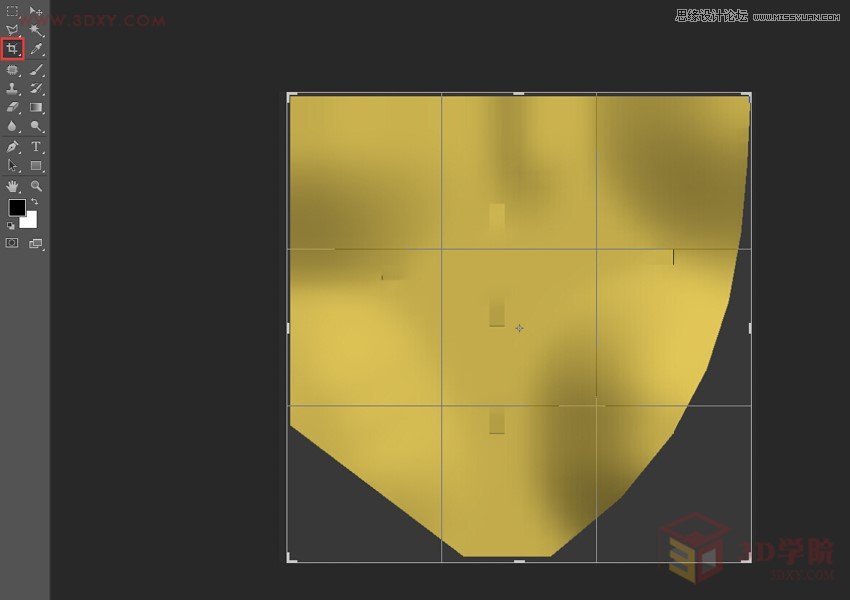

9、轉到Photoshop，打開截圖，裁切至適當大小。

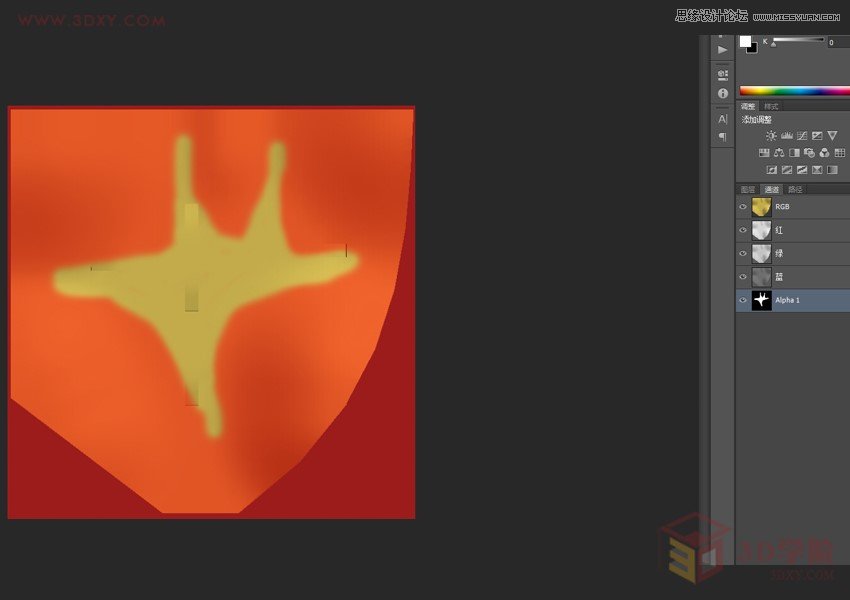

10、進入“通道”面板。新建一通道。前影色設為白色，用畫筆畫出大概圓點走勢。(可開啟其它通道的眼睛作參考)

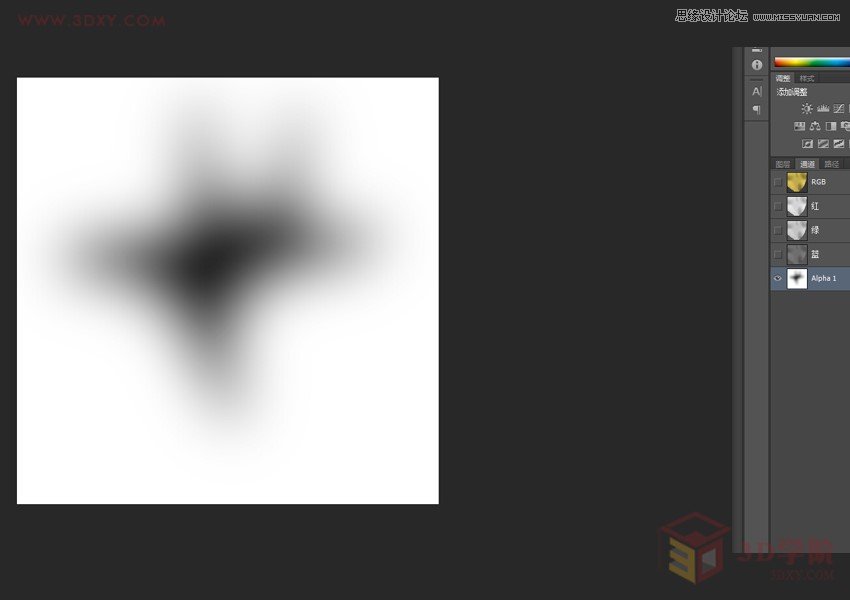

11、濾鏡里“高斯模糊”設一較大的值。
12、按鍵盤Ctrl+I，反相通道。

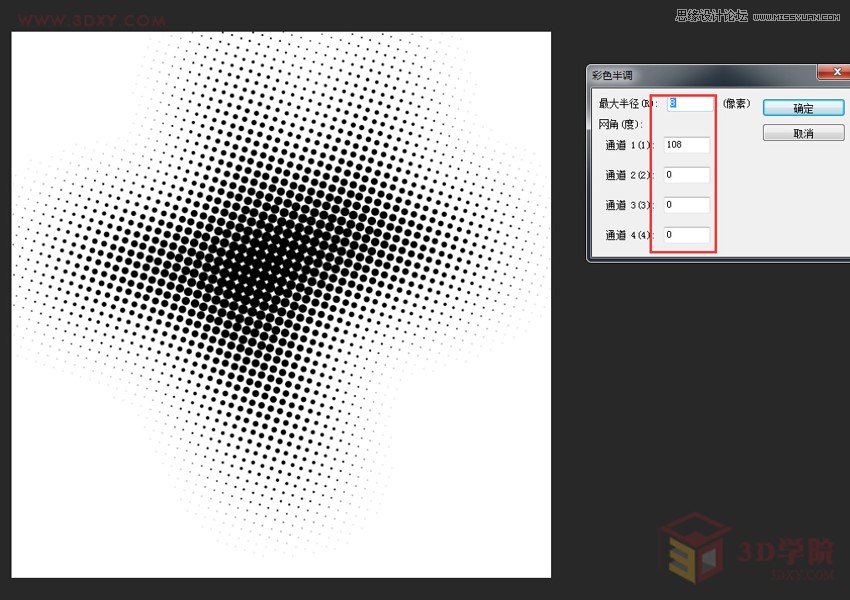

13、進入“濾鏡->像素化->彩色半調”

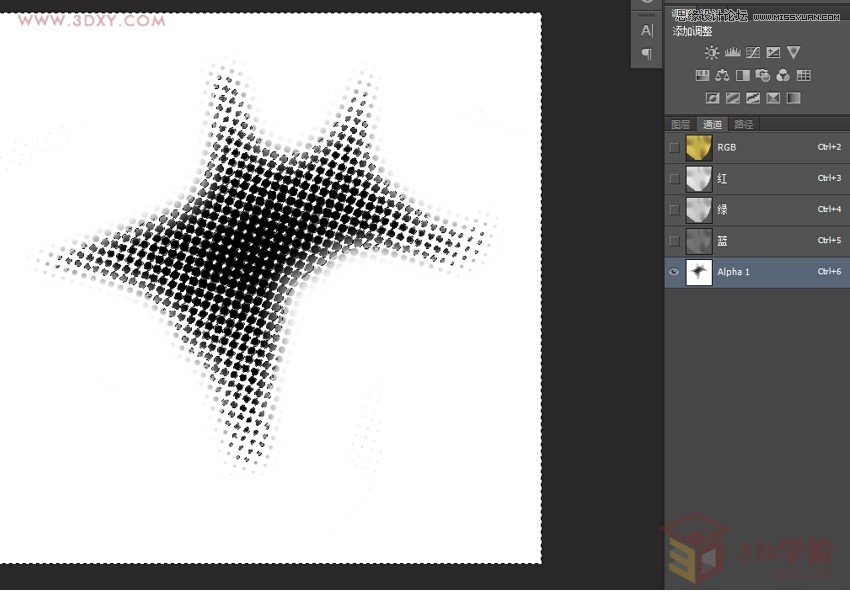

14、可以設置前影色為白色，利用筆刷工具刷除過多的圓點，按Ctrl不放，鼠標點擊Alpha 1，得到選區。

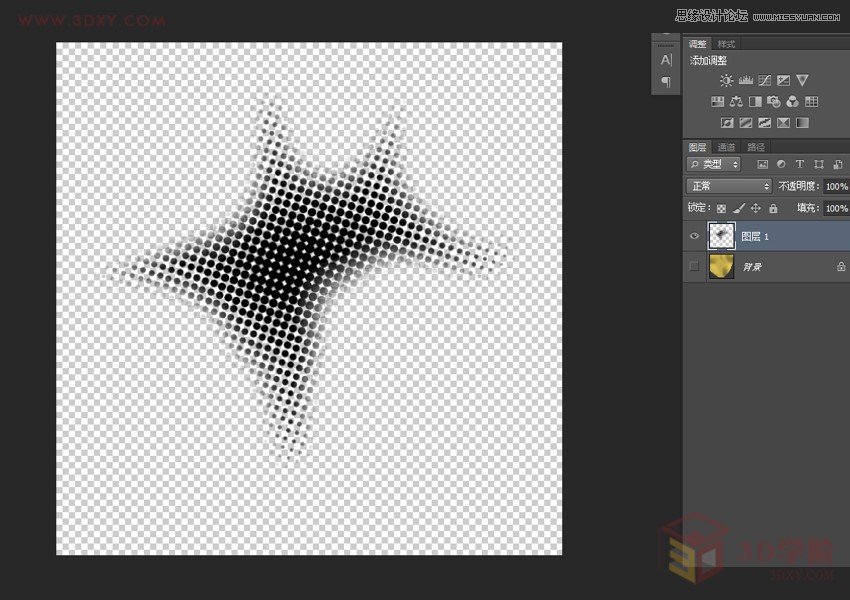

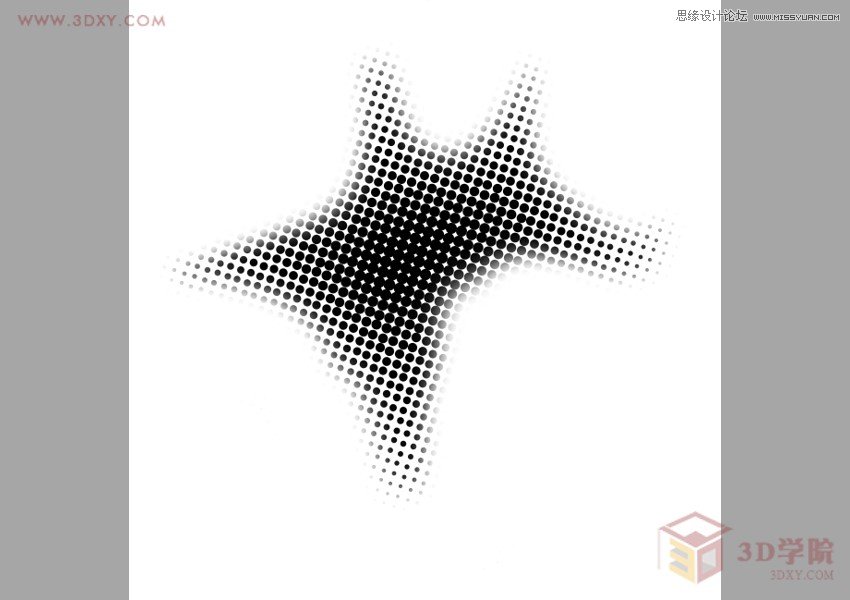

15、返回“圖層”面板，新建空白層。Shift+Ctrl+I反選選區，填充黑色，隱藏或刪除“背景層”然后保存為JPG。

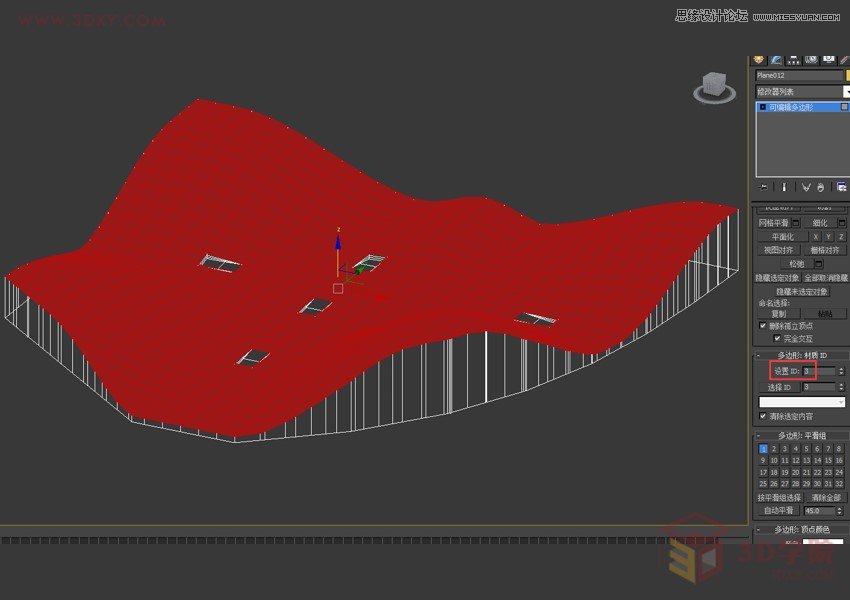

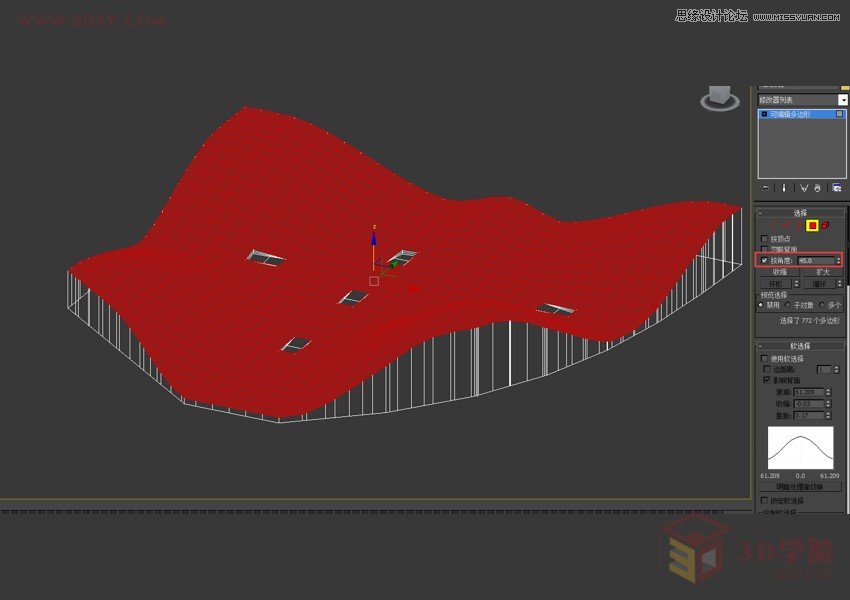

16、回到3ds Max，點擊“按角度”，選擇如圖的多邊形，然后取消“按角度”，按Alt鍵減去窗口的多邊形選擇。設置ID為3或更大值。
按角度選擇是為了能快速選中上面這些面。
反選->設置ID為2->再次反選，設置ID為1

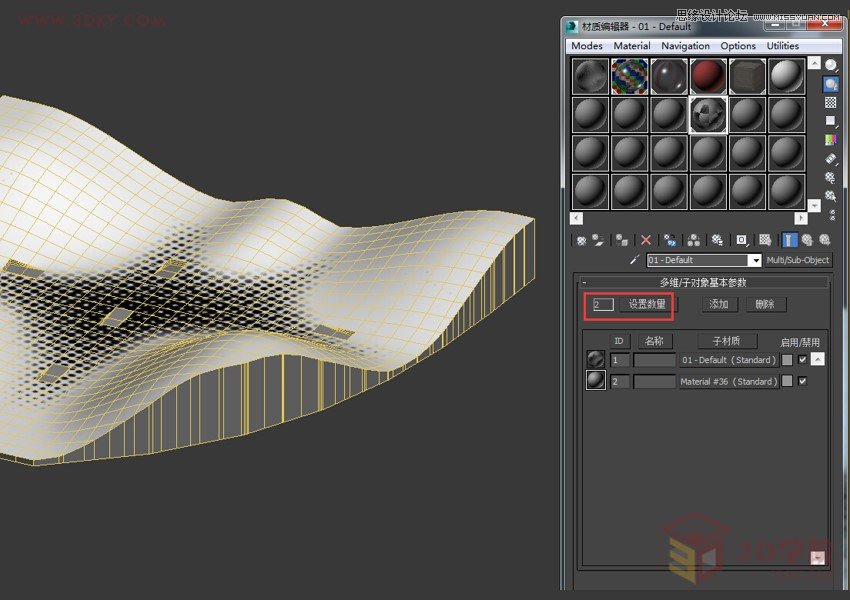

17、給模型賦予“多維/子材質”

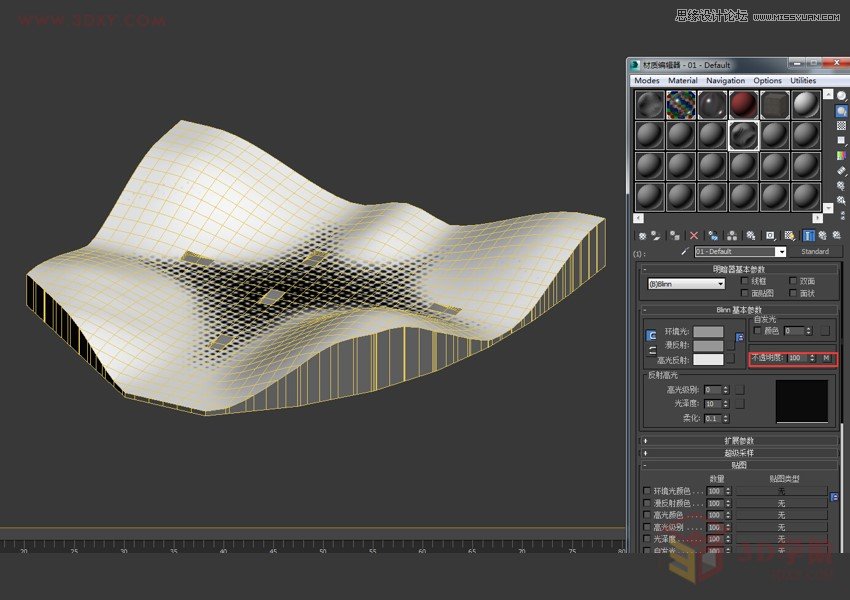

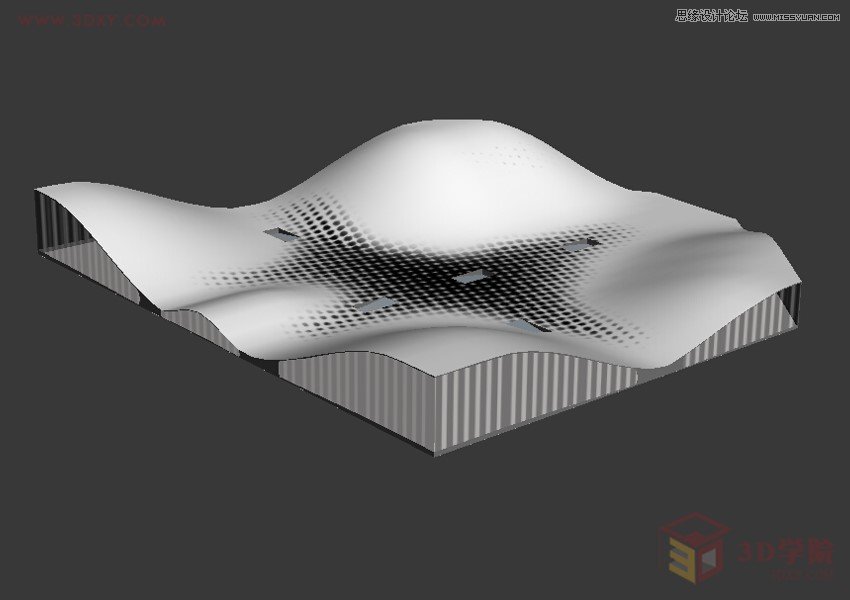

18、ID為1的材質面板，在“不透明度”通道貼上剛才畫的圓點貼圖。
ID為2的材質，給一個白色。

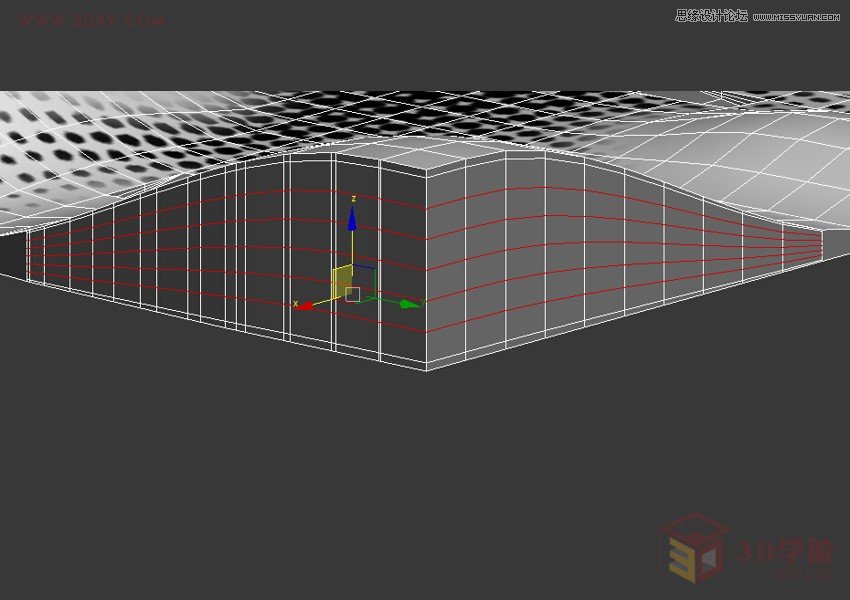

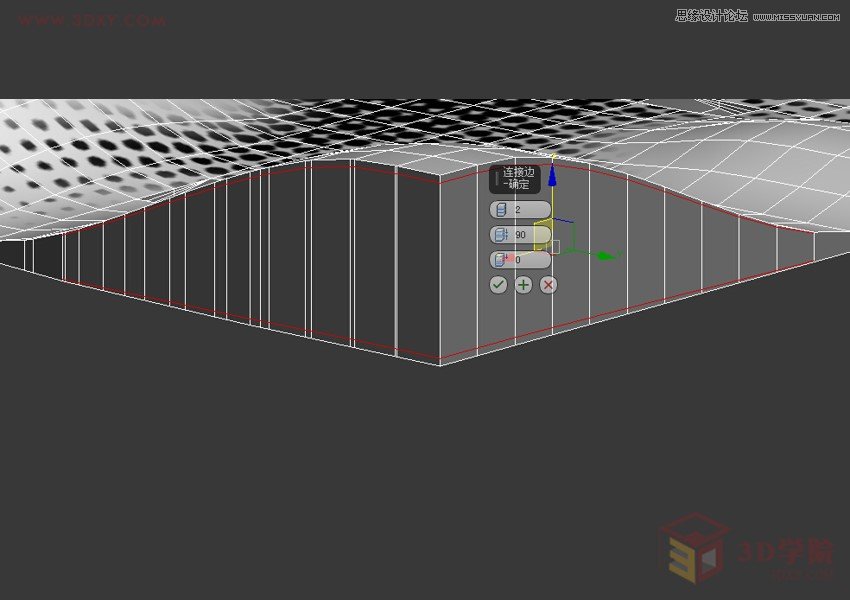

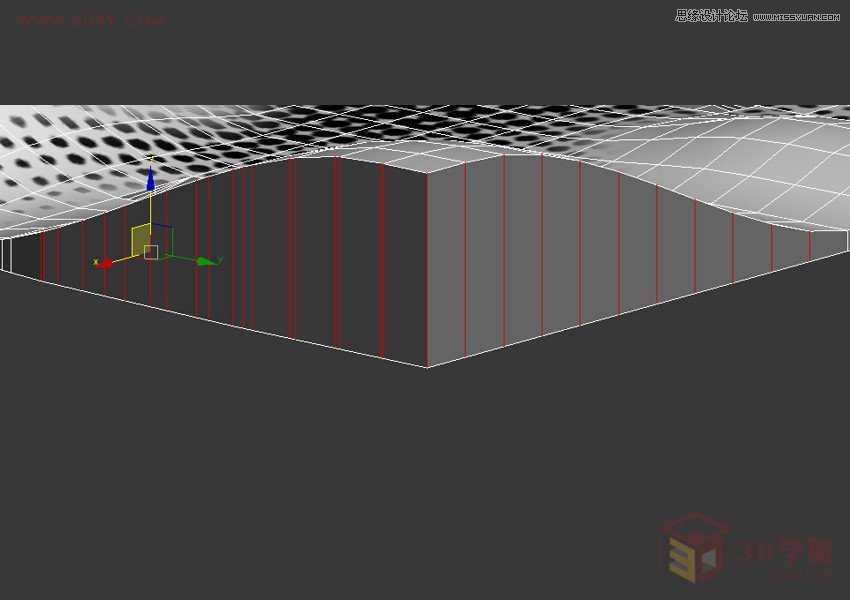

19、下面開始制作門窗，選擇要做窗的邊，右鍵連接。
再次加5跟線~

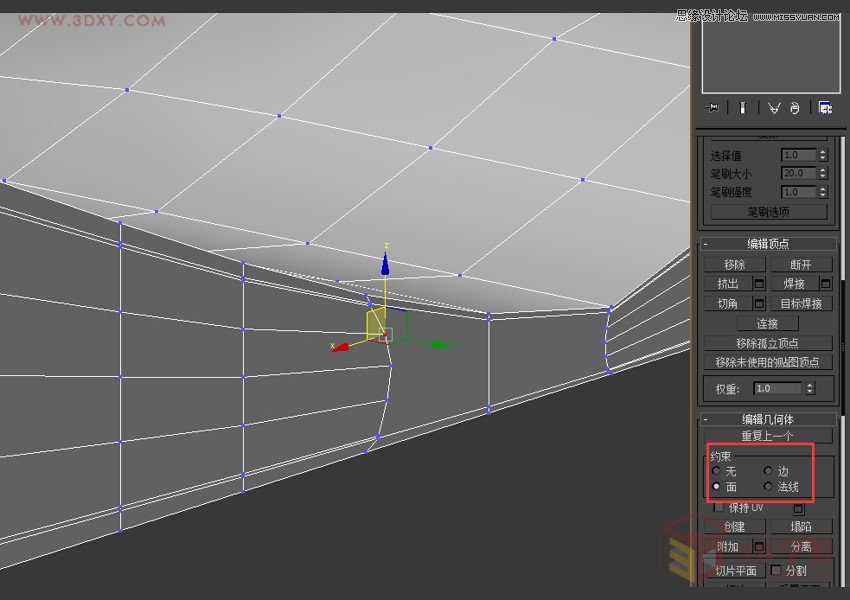

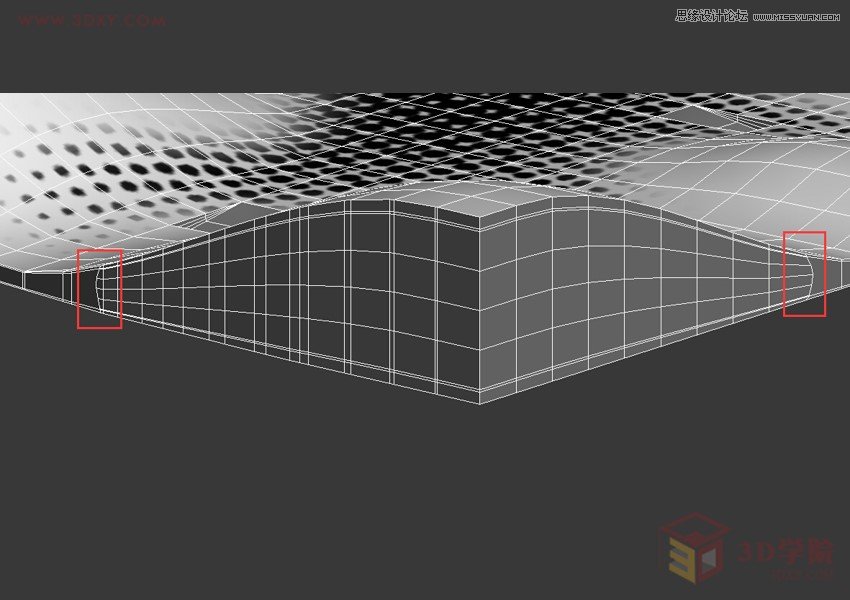

20、調整點，在修改面板有一個“約束”的下拉框。可設置為面或邊，利用移動工具，移動頂點，使邊呈狐形。此時，一些地方的頂點或邊可能會出現問題，手工焊接或移除。
21、所有門窗的位置都按上一步制作出來。

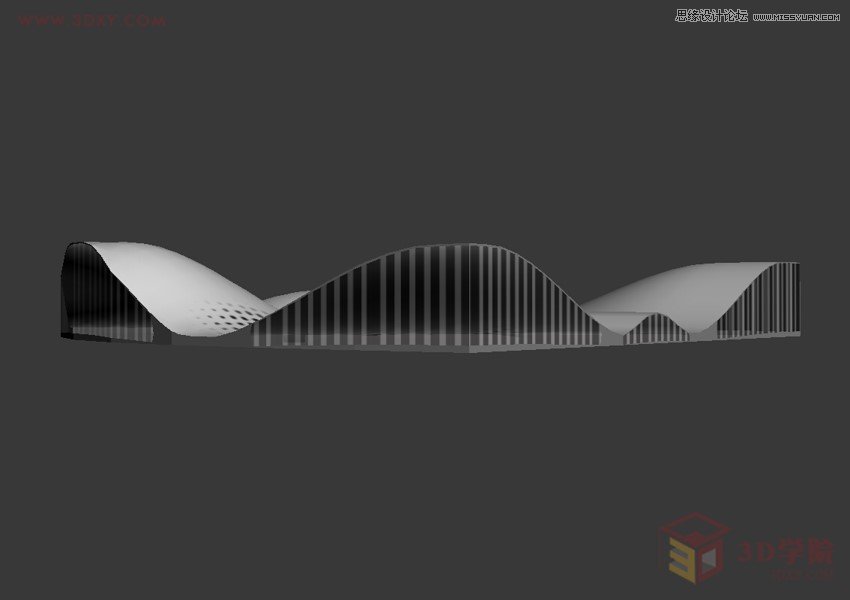

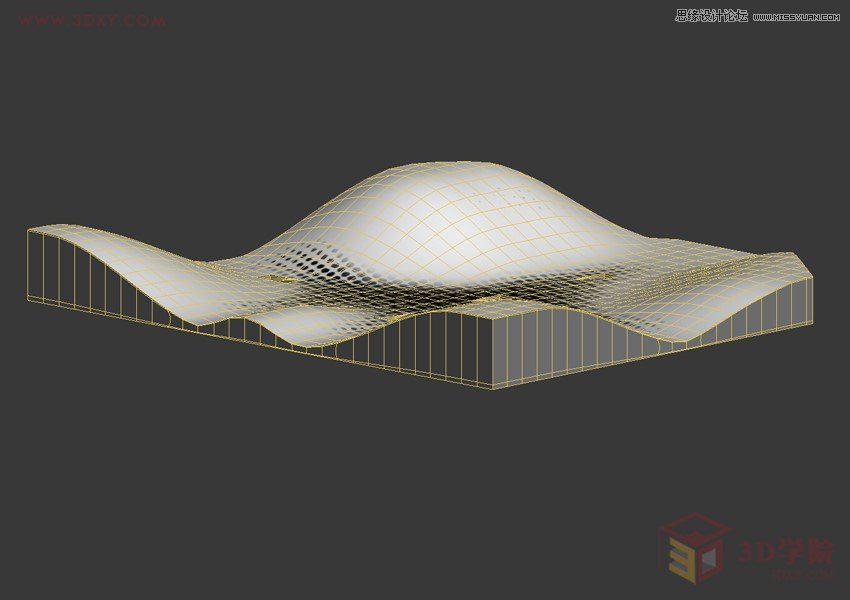

22、最終得圖，大家可以自己賦材質。
今天主要是跟大家分享一種創建異形模型的方法，屏幕前的你要是有更好的方法，歡迎來交流。
