旋轉、放樣、延伸面和曲面切除等功能是設計師進行產品建模設計過程中經常用到的，熟悉運用這些建模功能可以提高產品的設計效果和效率。本文將以一個美觀大方的吹風機為例子，向大家展示在三維CAD軟件——中望3D中，是如何快捷、高效地實現其建模設計，并幫助大家進一步熟悉中望3D的基本操作技巧。

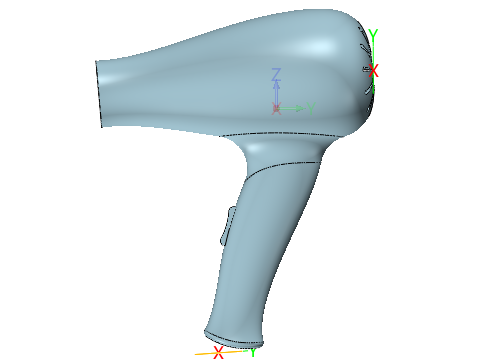

圖1就是我們本次將要完成的吹風機效果圖。

圖1 吹風機模型

下面，我們來看一下具體的設計操作步驟。

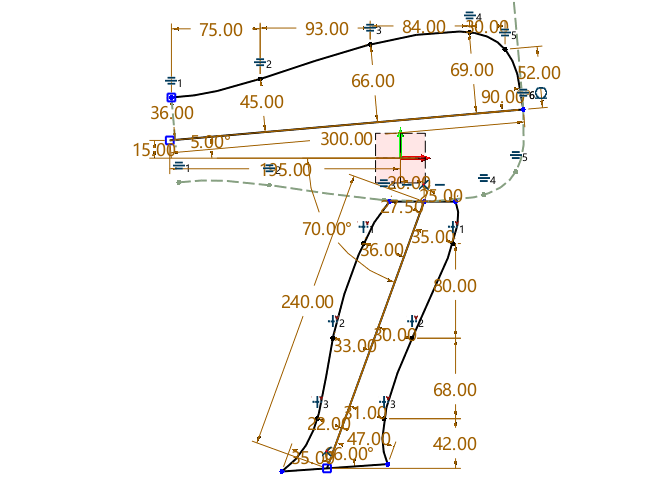

第一步：繪制草圖，新建“零件”類型的文件后，單擊草圖按鈕，選擇YZ平面，進入草圖繪制。繪制如圖2所示草圖。

圖2 繪制草圖

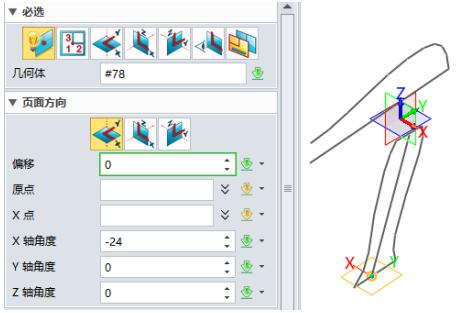

第二步：設置基準面，繪制吹風機手柄輪廓截面草圖，頁面方向選擇XY平面，X軸角度為-24°，如圖3所示。

圖3 設置基準面

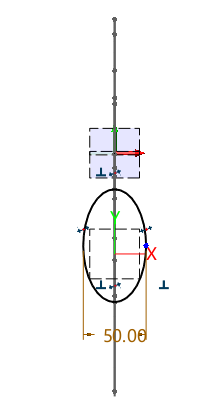

選擇中心角度繪制橢圓，設置橢圓寬度為50，如圖4所示。

圖4 繪制手柄輪廓截面

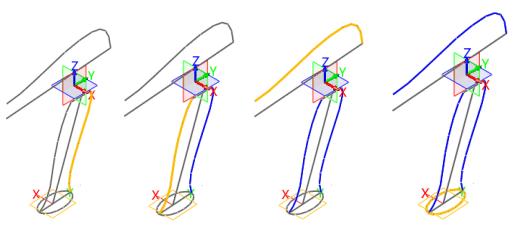

第三步：使用曲線列表功能把草圖分解，如圖5所示。

圖5 曲線列表分解草圖

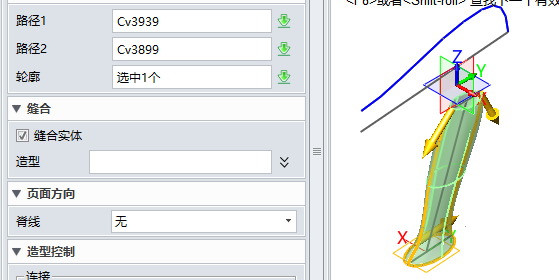

第四步：選擇造型工具欄中雙軌放樣功能，路徑1選擇曲線列表1，路徑2選擇曲線列表2，輪廓選擇底部橢圓，如圖6所示。

圖6 雙軌放樣

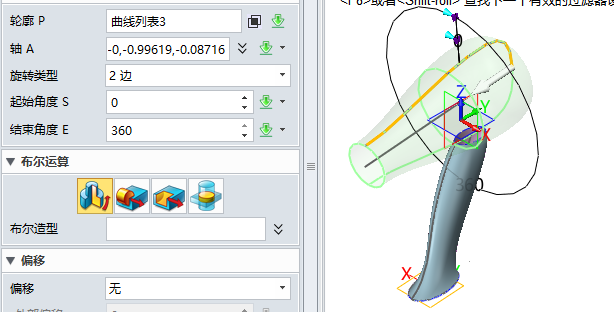

第五步：選擇造型工具欄中旋轉功能，輪廓選擇曲線列表3，沿如圖7所示旋轉，得到吹風機風筒輪廓。

圖7 旋轉

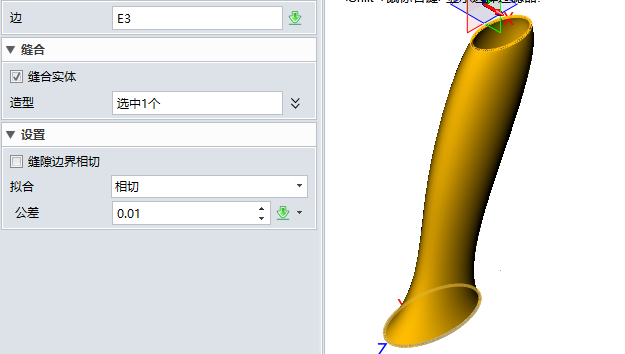

第六步：選擇修復工具欄中填充縫隙按鈕，將手柄兩端充填，如圖8所示。

圖8 充填縫隙

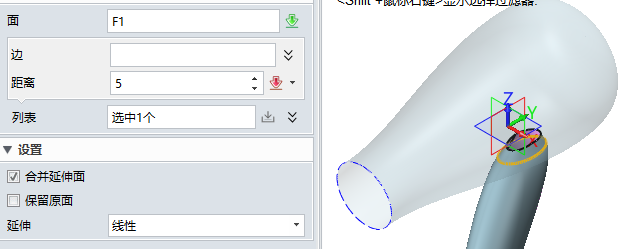

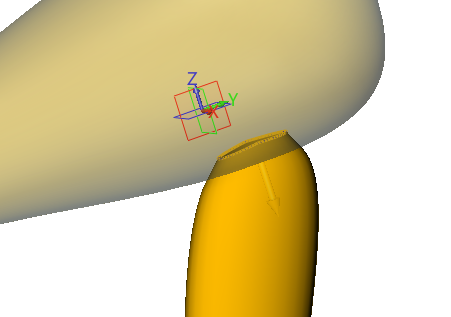

第七步：選擇曲面工具欄中延伸按鈕，如圖9將手柄向上延伸5mm與風筒輪廓相交，然后使用曲面工具欄中曲面修剪功能將超出部分切除，如圖10所示基體選擇手臂，修剪面選擇風筒。

圖9 延伸曲面

圖10  修剪曲面

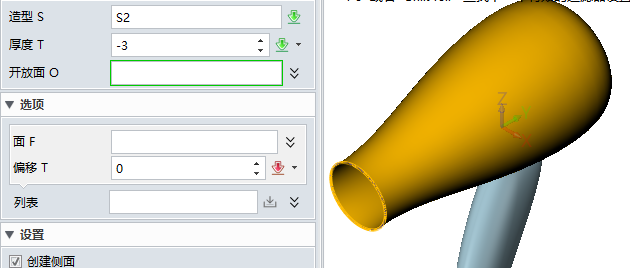

第八步：選擇造型工具欄抽殼按鈕，造型選擇為風筒模型，厚度設置為-3，為造型添加厚度，如圖11所示。

圖11 抽殼

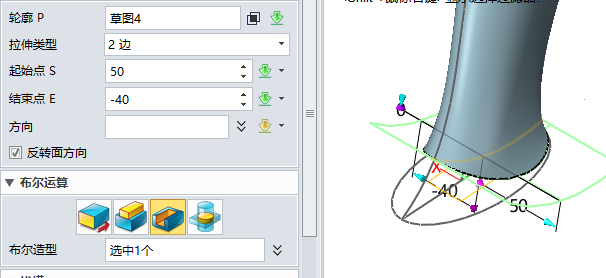

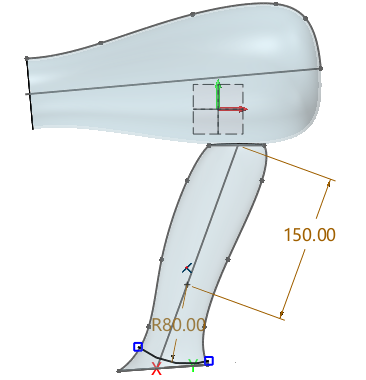

第九步：選擇YZ平面繪制如圖12草圖，并使用拉伸功能選擇布爾減運算切除手柄底部，如圖13所示。

圖12 繪制草圖

圖13 拉伸切除

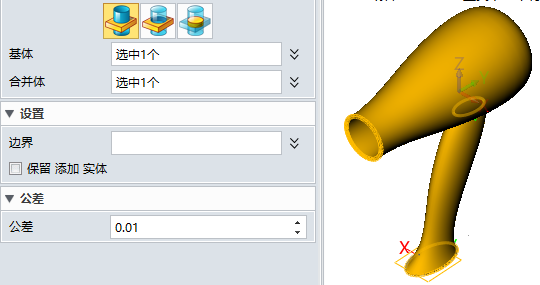

第十步：使用造型工具欄中組合功能將風筒和手柄組合，如圖14所示。

圖14 組合

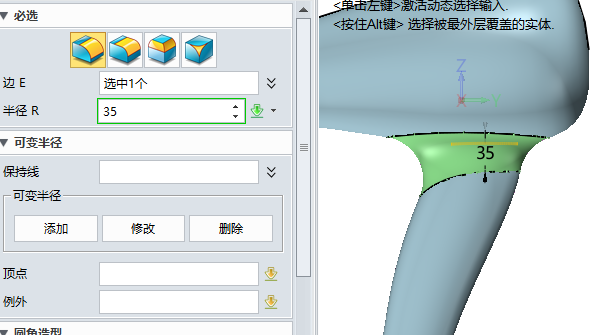

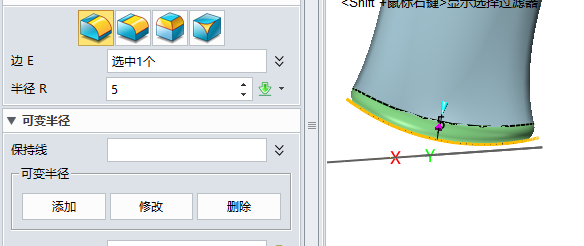

第十一步：選擇造型工具欄中圓角按鈕，如圖15所示，邊選擇手柄和風筒交線，半徑設置為35。同樣地將手柄底部倒半徑為5的圓角，如圖16。

圖15 圓角

圖16 圓角

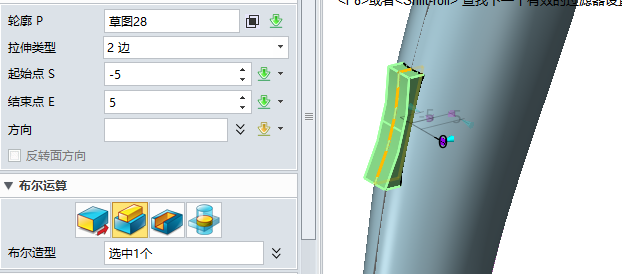

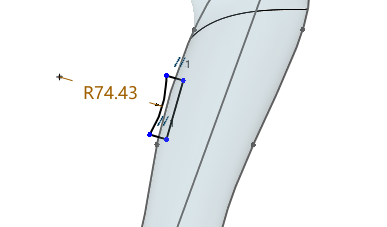

第十二步：選擇YZ平面為基準面繪制如圖17草圖，并用所繪草圖進行拉伸操作，選擇布爾加運算，如圖18所示。

圖17 繪制草圖

圖18 拉伸操作

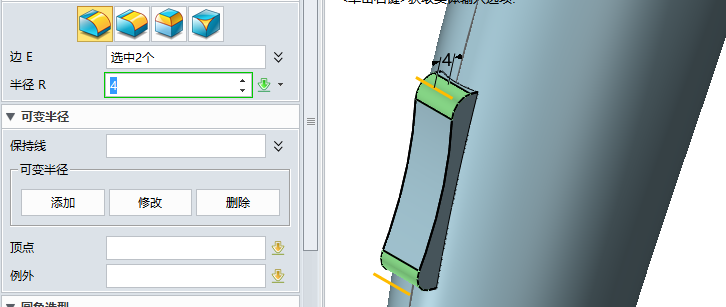

第十三步：選擇造型工具欄中圓角功能，進行圓角操作，如圖19所示。

圖19 圓角

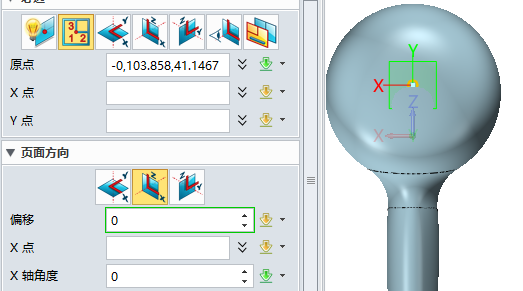

第十四步：選擇如圖20所示基準面，繪制如圖21所示草圖。

圖20 設置基準面

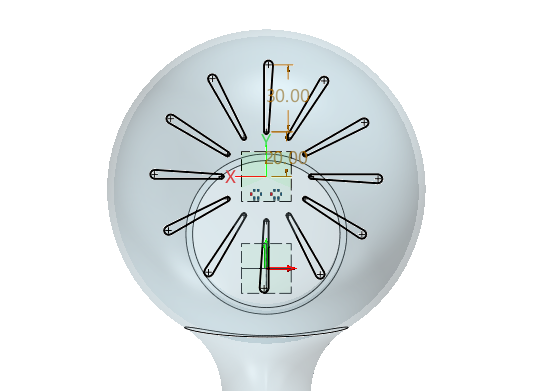

圖21 草圖

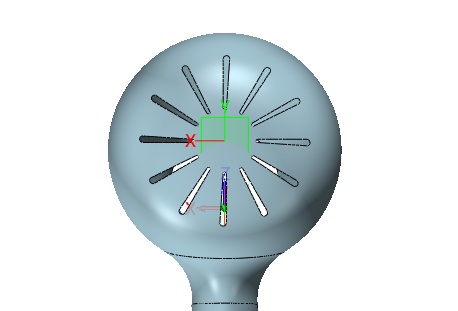

使用所繪制的草圖進行拉伸布爾減運算，如圖22所示。

圖22 拉伸切除

至此，吹風機三維模型設計完成，大家有沒有覺得電吹風的設計非常容易呢？通過對中望3D旋轉、放樣、拉伸等功能的利用，你也可以根據自己的想法設計出自己喜歡、獨具特色的產品。

(責任編輯：admin)
