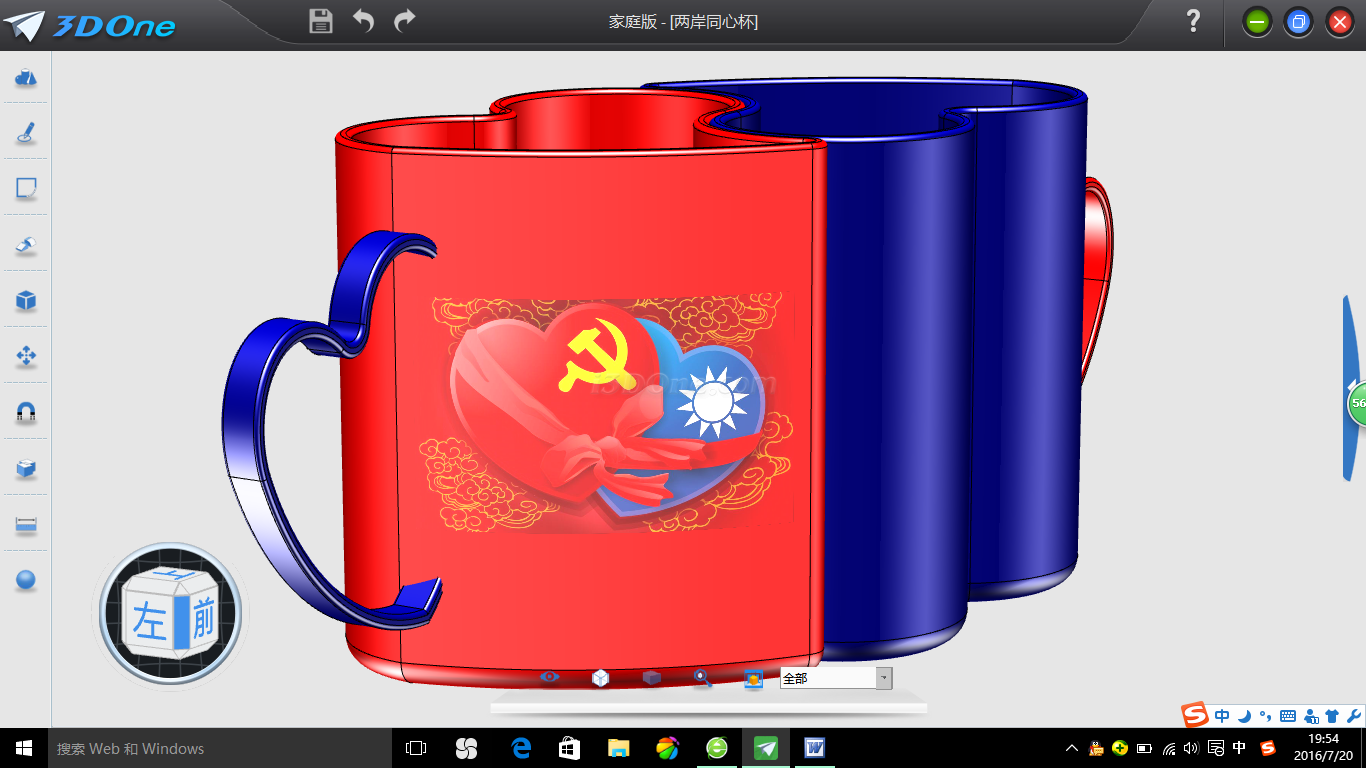

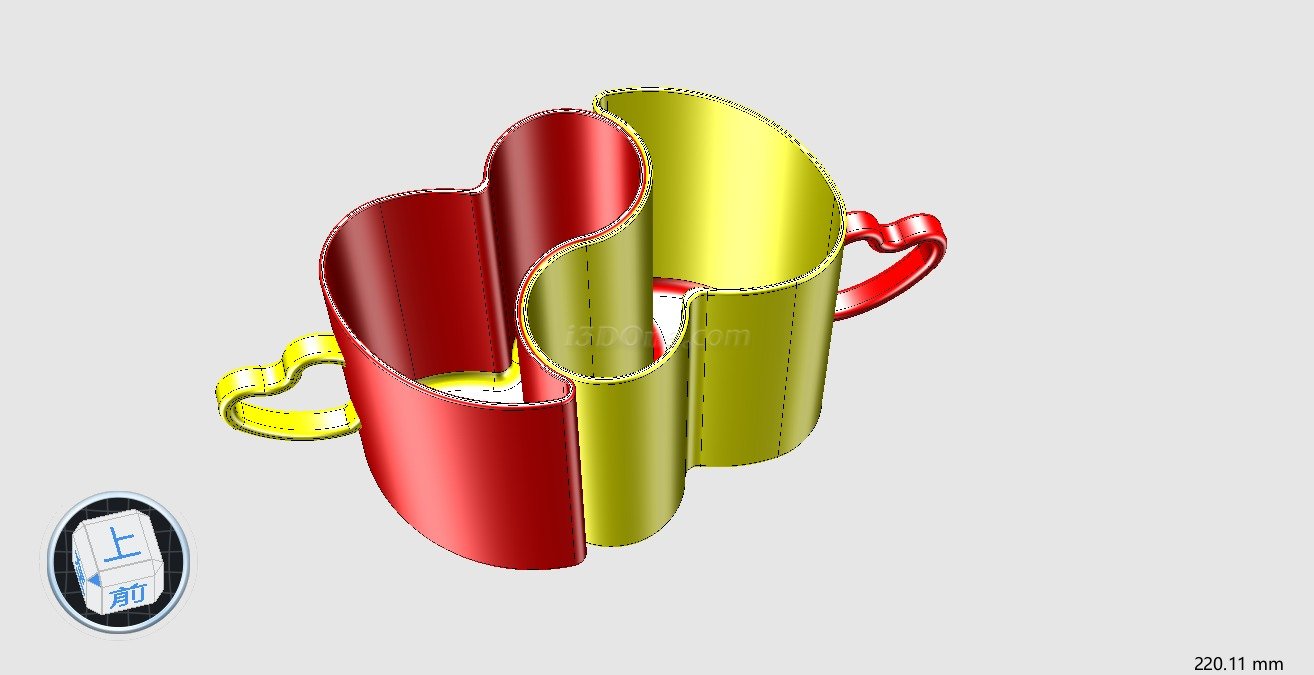

兩岸同心、夫妻同心、情侶同心。心與心的契合是無數種關系所追求的最高境界。這次利用圓形陣列設計一對同心杯，它是心心相連的象征，代表兩岸同心，風雨無阻。借此給祖國獻禮，祝愿祖國的明天更美好。

大家可以觀察上圖分析“同心杯”的構造，發現能利用其中一個“心杯”旋轉出另一個“心杯”，而“心杯”可利用草圖繪制后拉伸再抽殼即可，杯耳同樣能利用草圖拉伸后位置調整后切割完成。整個繪制過程將一步步為大家展示，有更好的方法請不吝指教，謝謝。

一、“心形”草圖的繪制與拉伸

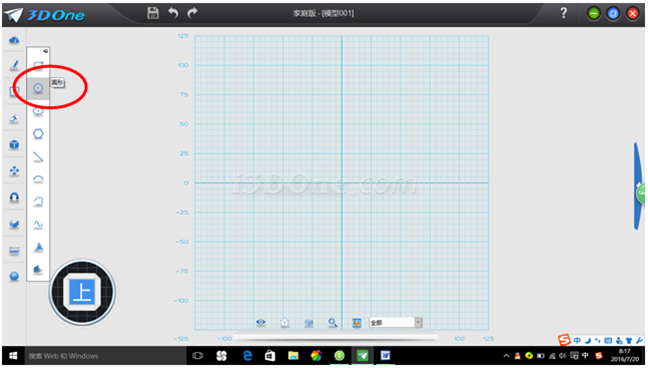

1、點擊：草圖繪制→圓形

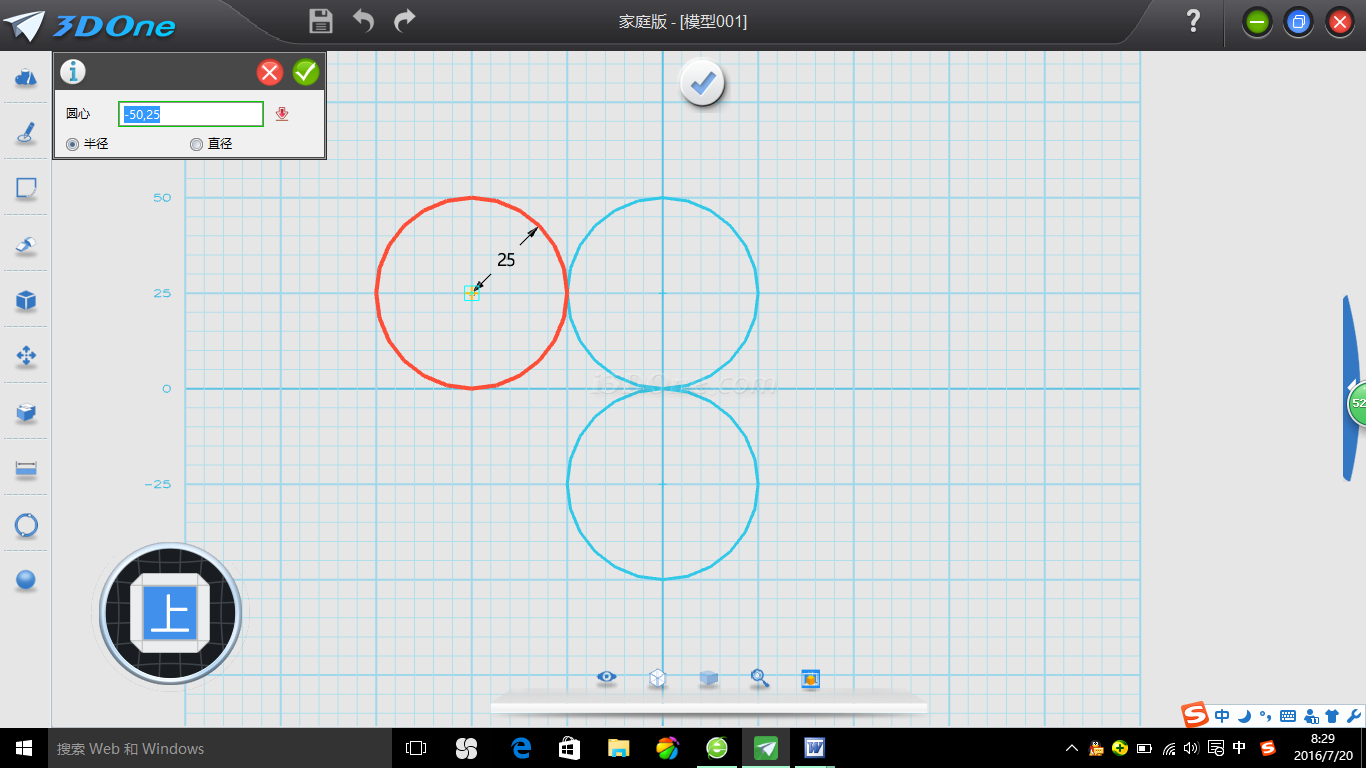

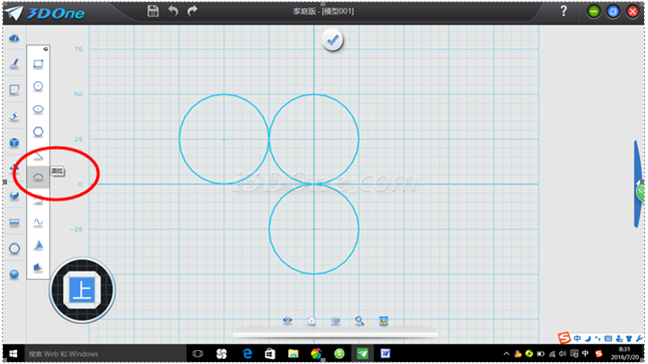

2、繪制三個圓：圓心分別是（0,25）、（0，-25）、（-50,25），半徑為25mm

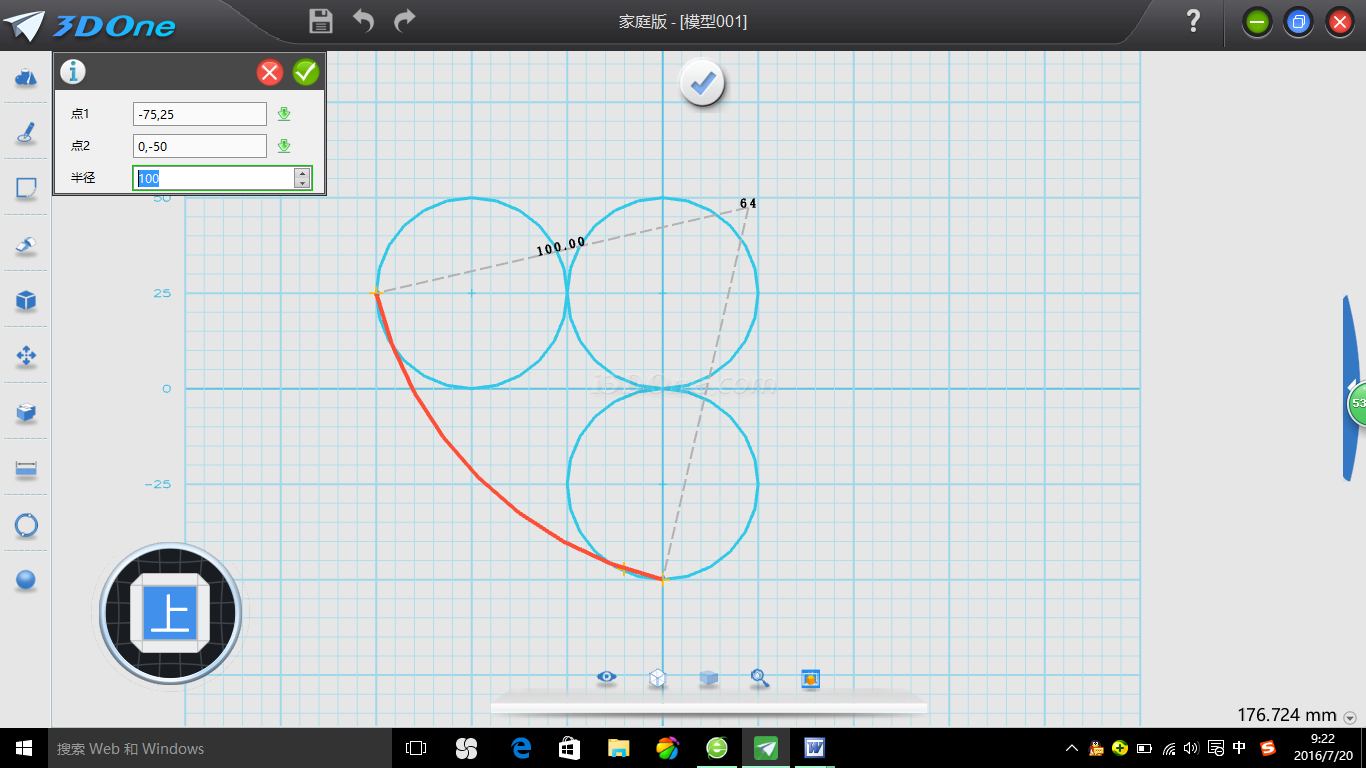

3、利用圓弧工具勾勒心房：草圖繪制→圓弧，選取點（-75,25）、（0，-50）、半徑100mm

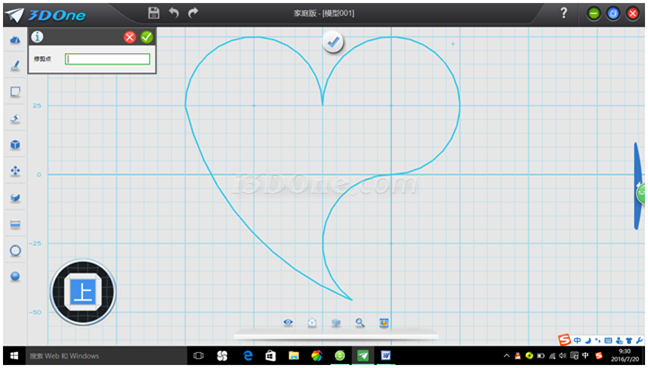

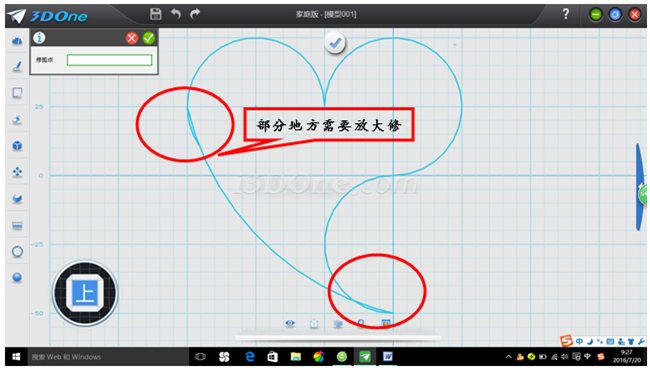

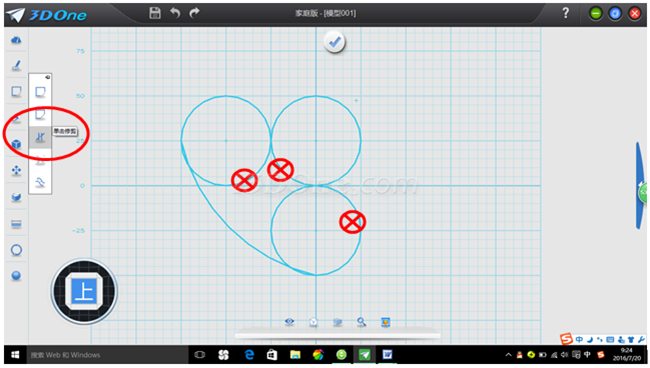

4、修剪多余曲線：草圖編輯→單擊修剪

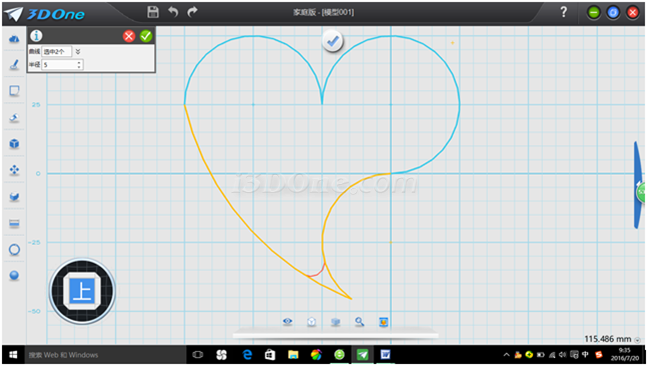

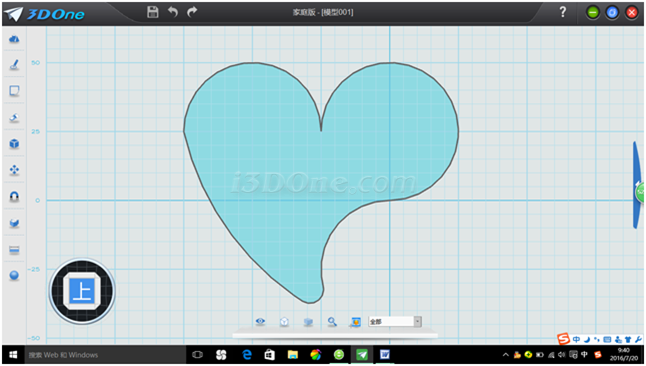

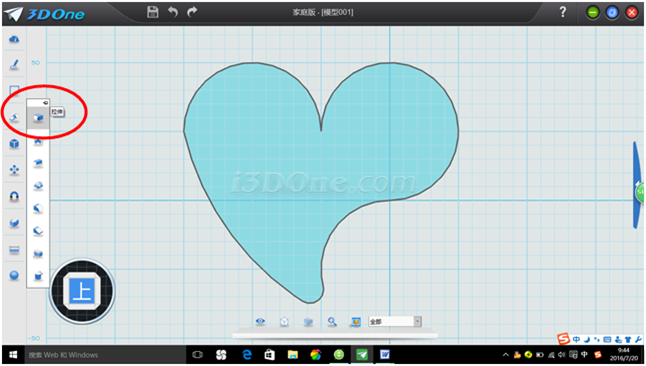

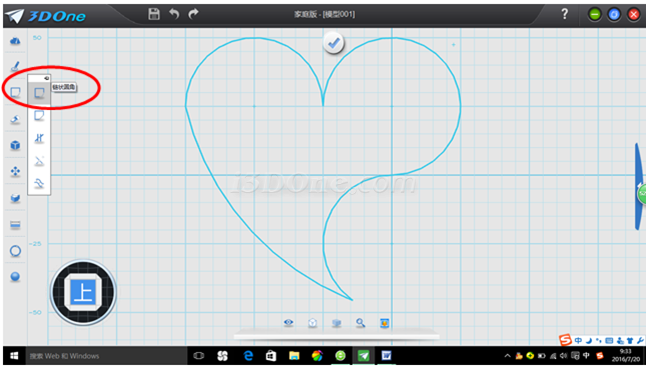

5、草圖倒圓角：草圖編輯→鏈狀圓角→完成得到封閉圖形

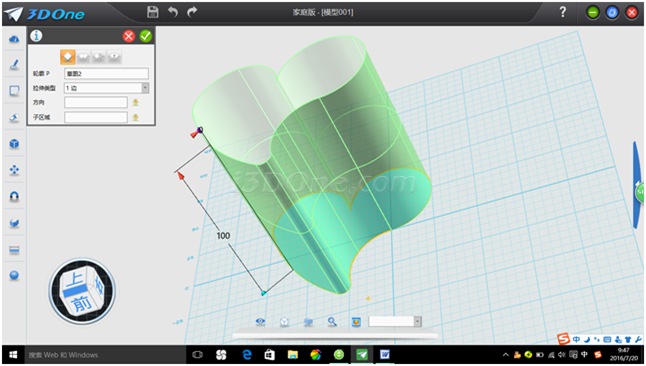

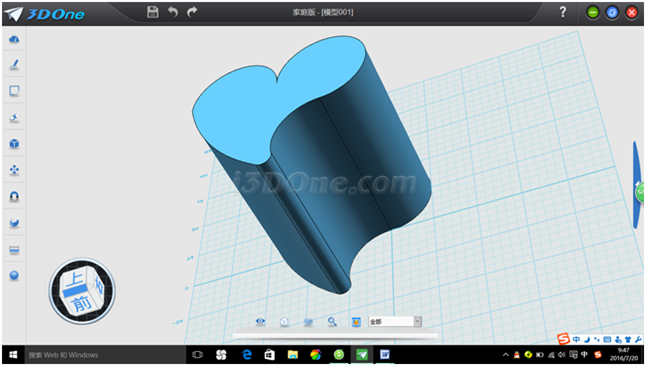

6、草圖拉伸：特征造型→拉伸→100mm（根據初中杯子直徑與高度的相等關系）

(責任編輯：admin)
