CAD復雜環形建模教程
時間：2017-10-01 23:05 來源：未知 作者：中國3D打印網 閱讀：次
我們若是想在CAD中繪制復雜的環形異形體的建模，該如何繪制？網上教程有些參差不齊，現在由我們來為大家講解一下這個建模的方式和思路，我們看看我們要繪制的是什么復雜的環形體。
我們直接進入主題。
步驟一：

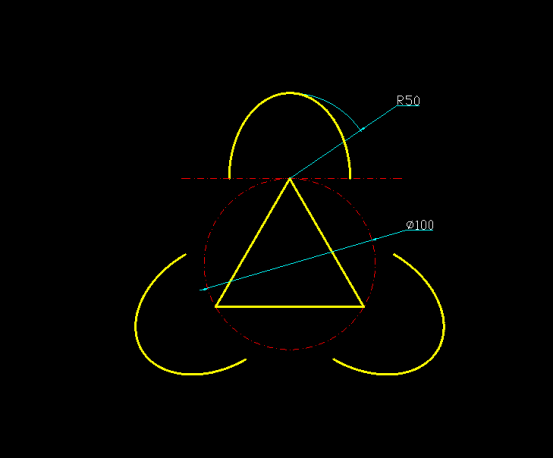

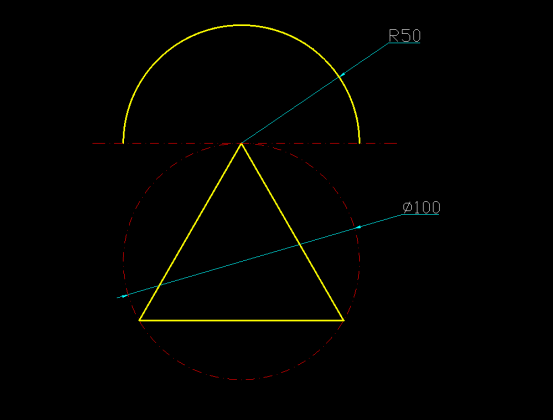

按照下面的圖紙在俯視圖中繪制出來二維線圖：
步驟二：

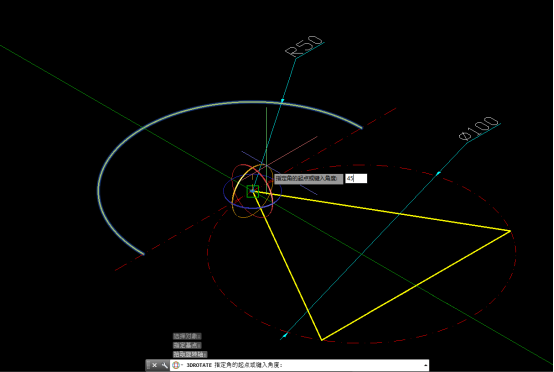

轉向西南視圖，3R (旋轉) 按照圖中的位置和旋轉軸 旋轉45°
步驟三：
旋轉完之后，在俯視圖中進行 AR（陣列） 陣列3個
步驟四：

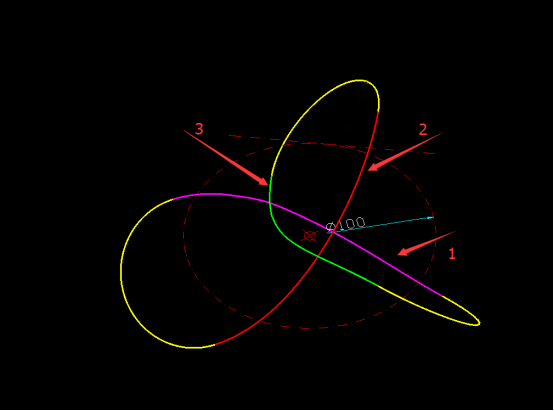

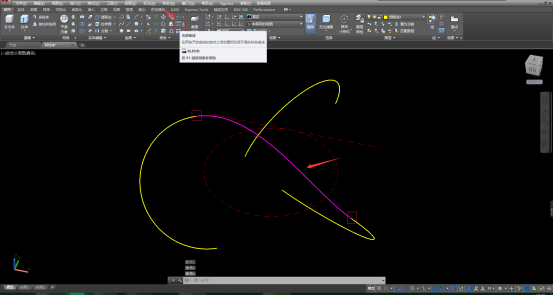

繪制空間的過渡曲線，運用到的是圖中的光順曲線，選擇圖中方框的兩個位置進行過渡。
同理繪制出三條過渡曲線
步驟五：

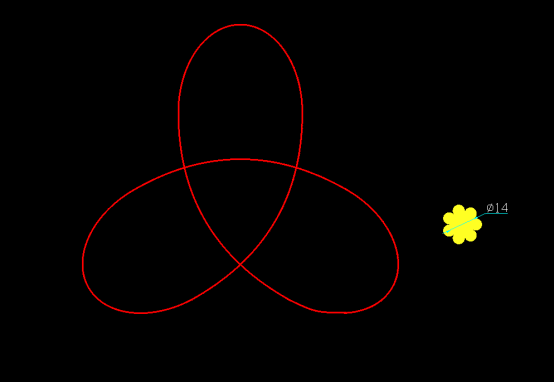

開始繪制出一個掃掠的截面（截面盡量小尺寸大了容易自交），本節以七色花為例子，同時刪除所有的輔助線，把七色花面域或者合并成一條多段線。

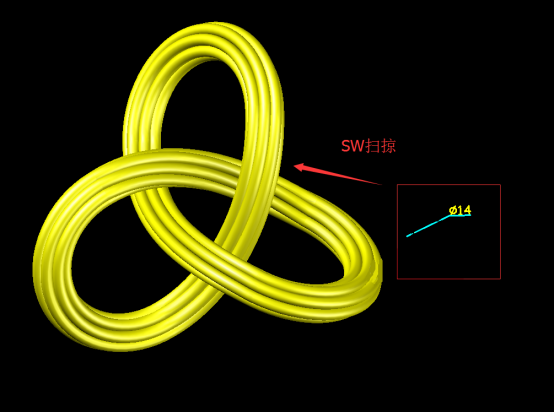

步驟六：SW(掃掠)

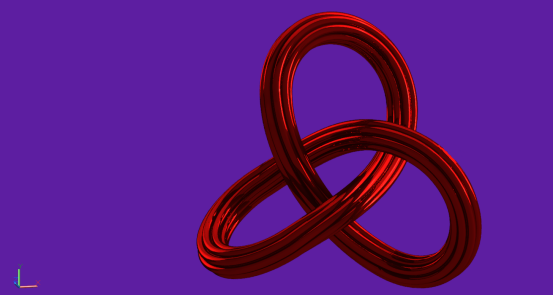

我們的異形體基本做完了。小編再美化一下。

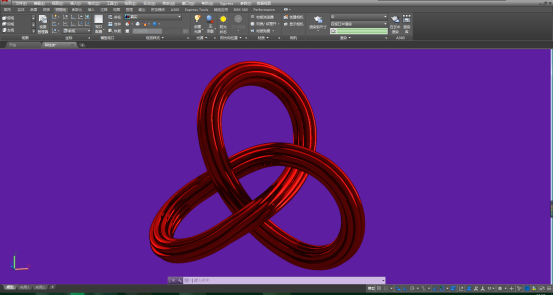

步驟七：不銹鋼渲染一下：

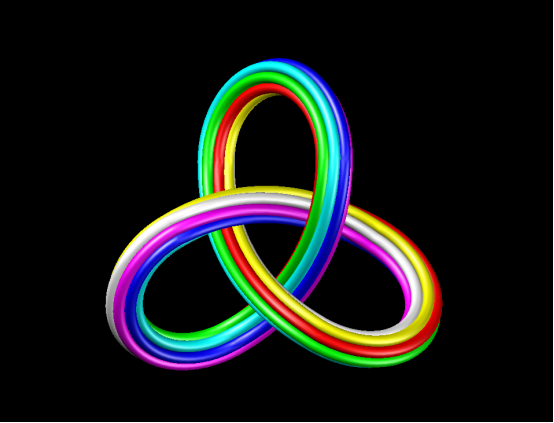

重新上個色：

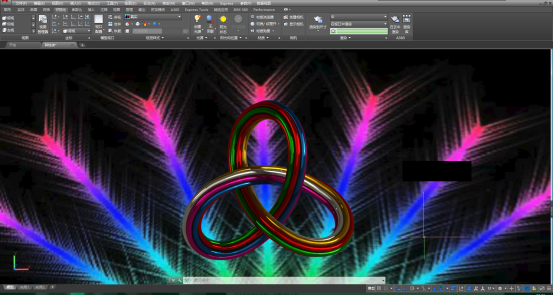

上色完后再用不銹鋼渲染一下：
小編覺得還算可以了，如果大家不喜歡的話可以自己多花點時間去玩玩。CAD需要多多練習運用。
