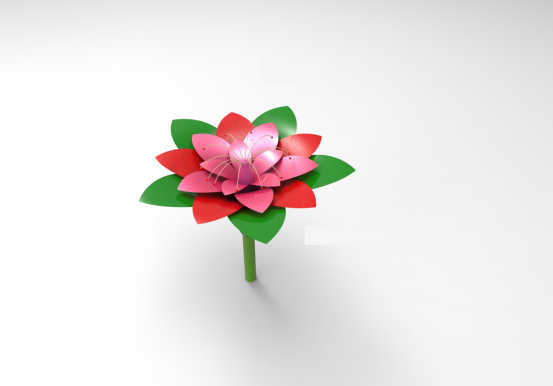

今天我們來講解講解CAD三維鮮花的基礎實例，簡單的一個鮮花的繪制教程，我們可以看看下面的步驟，讓我一起參考學習一下，先看看效果圖。

由于鮮花的形狀各異，如果沒有規定的尺寸大家覺得沒有尺寸，難以繪制的話，可以按照我的尺寸去繪制。

具體步驟如下：

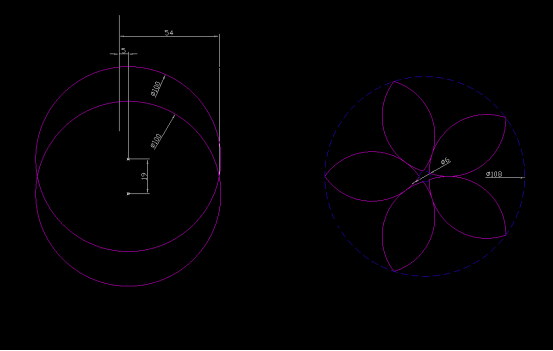

步驟一：在前視圖中繪制如下二維線框，如圖。

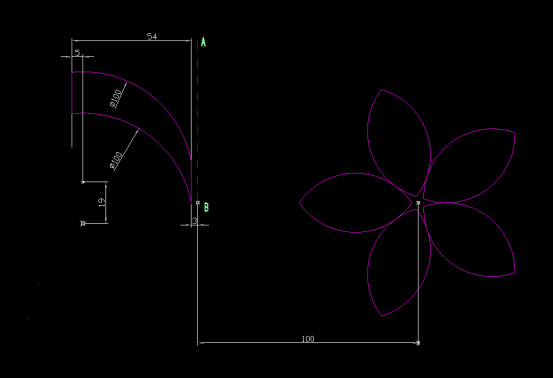

進行TR(修剪),J(合并）后圖形如下

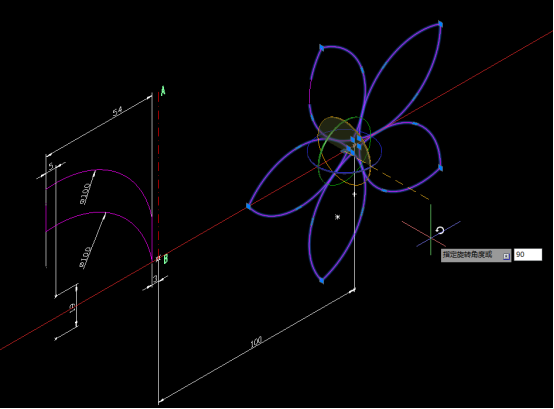

步驟二：3R(旋轉）?如圖所示旋轉90°

旋轉結果：

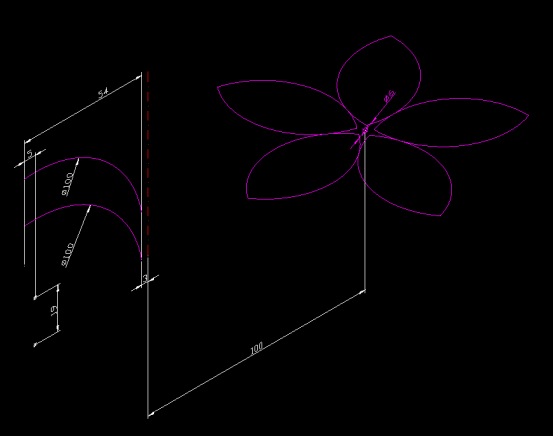

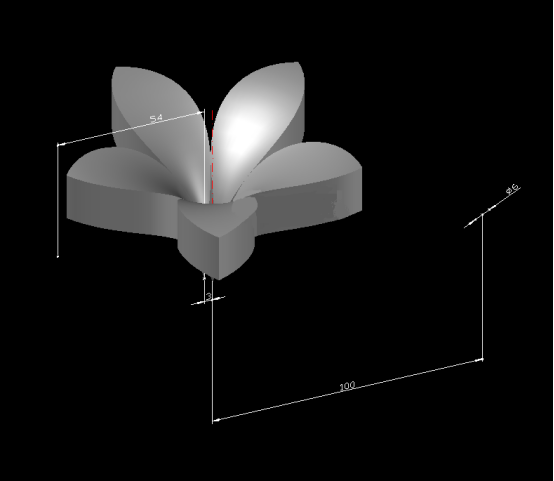

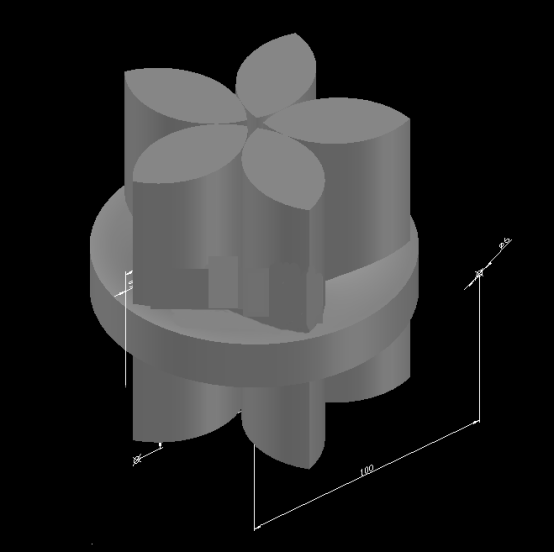

步驟三：REV(旋轉） 選擇左二維線框進行旋轉，EXT（拉伸）右二維圖形，并且按照圖中數據移動100mm,結果如圖。

IN(交集）

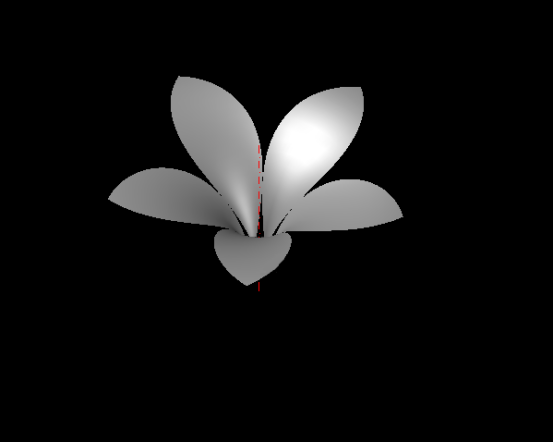

SOLIDEDIT(復制面命令) 選擇上表面，復制出來。

步驟四：

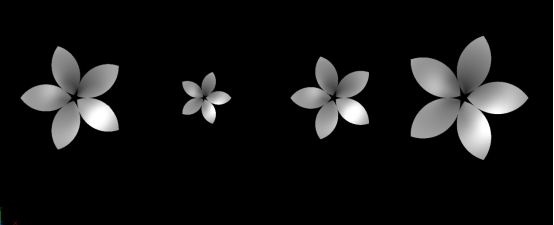

CO(復制） 復制三分出來，并且從第二個到第四個分別進行縮放和旋轉，縮放數值分別為0.5，0.8，1.2，旋轉角度為36°，0°，36°。

步驟五：

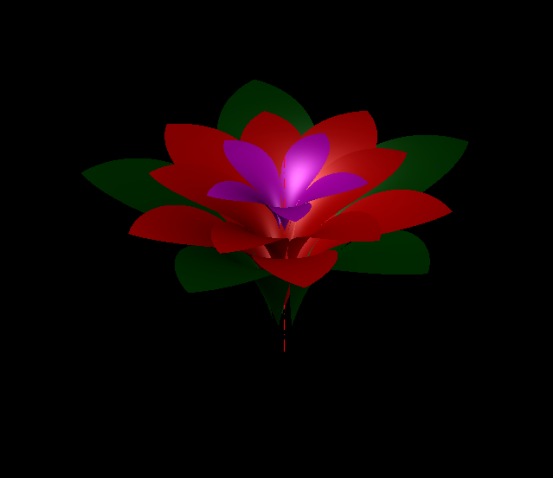

將四個花瓣移在一起，并上色，如圖

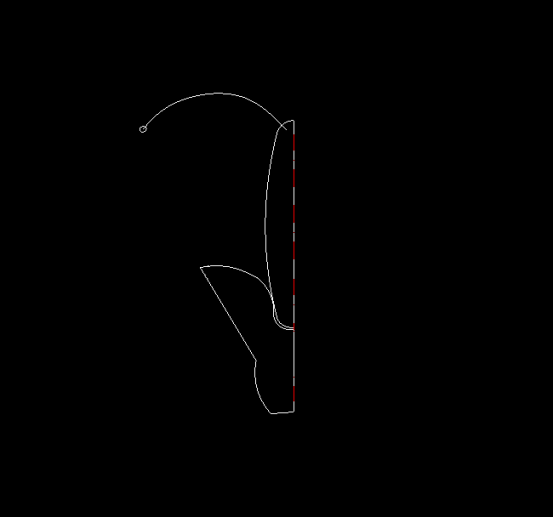

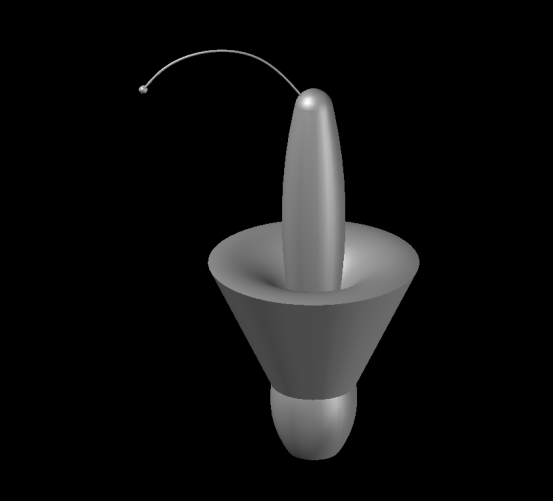

用REV（旋轉），SW（掃掠），SPH(球）繪制三維模型，如圖：

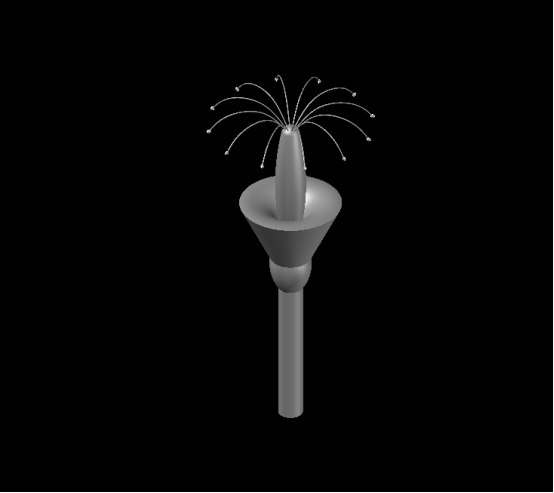

AR(陣列） 陣列12個，如圖

步驟七：

與之前繪制的花瓣，用捕捉移動到合適位置，并且上色，如圖

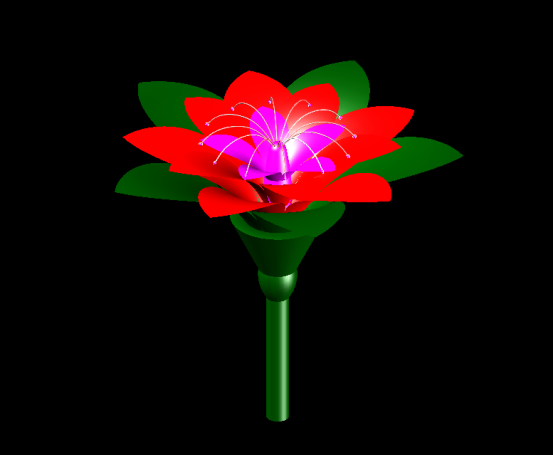

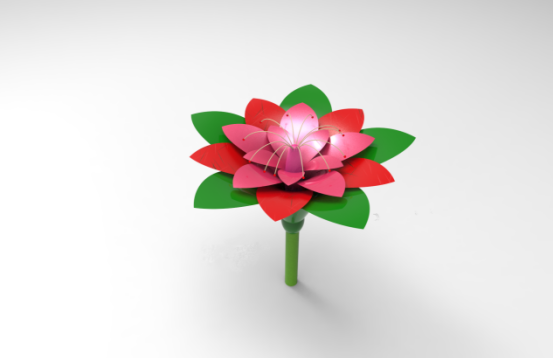

一朵簡易的鮮花繪制完成了，再看看簡單的渲染圖如下。

以上，大家可以參考參考自己動手做一朵三維鮮花。
