無需外力無限可逆，雙層組件可逆4D打印的初步研究
時間：2020-03-09 10:59 來源：南極熊 作者：中國3D打印網 閱讀：次
2020年3月9日，新加坡科技與設計大學（SUTD）與南洋理工大學（NTU）合作了一項研究，使3D打印材料的形狀發生變化后，可以在無任何電氣輸入的情況下無數次返回。這項研究的標題為“雙層組件可逆4D打印的初步研究”，由Amelia Yilin Lee，Jia An，Chee Kai Chua和Zhang Yi合著。它于2019年12月發表在《 Engineering》雜志上。
當3D打印對象的形狀隨時間變化時，稱為4D打印。可逆4D打印是指能夠更改回原始3D打印形狀的能力。最初的形狀變化通常是由熱量或水引起的，但是要恢復形狀，通常需要以拉伸或牽拉的形式進行手動輸入，這可能既費時又費力。近年來，研究人員已經對自動可逆4D打印給予了一定的關注，水凝膠是無需人工干預即可實現可逆性的主要刺激因素。但由于水凝膠缺乏機械強度，其應用受到限制。
（a）不可逆的（單向）形狀記憶效應； （b）可逆（雙向）形狀記憶效應。
可逆4D打印當3D打印對象的形狀隨時間變化時，稱為4D打印。可逆4D打印是指能夠更改回原始3D打印形狀的能力。最初的形狀變化通常是由熱量或水引起的，但是要恢復形狀，通常需要以拉伸或牽拉的形式進行手動輸入，這可能既費時又費力。近年來，研究人員已經對自動可逆4D打印給予了一定的關注，水凝膠是無需人工干預即可實現可逆性的主要刺激因素。但由于水凝膠缺乏機械強度，其應用受到限制。
SUTD和NTU的研究實現了可逆的4D打印，而無需水凝膠或人工施加壓力來解決這些挑戰。
在編程階段，分三個步驟。

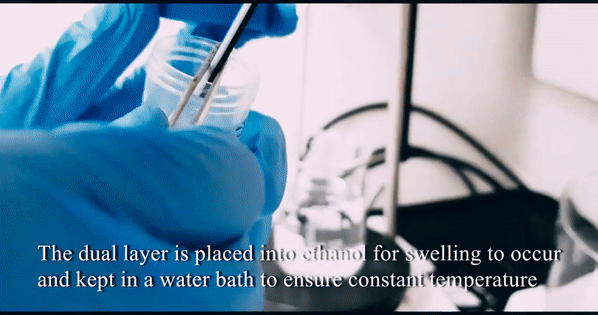

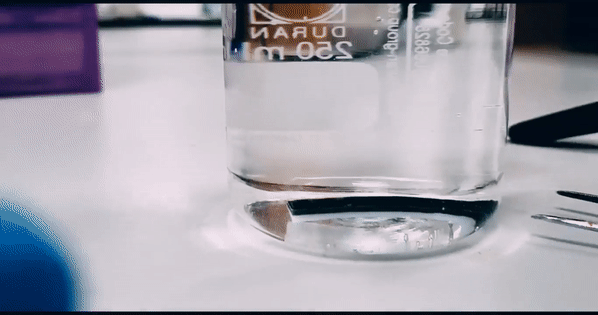

步驟1：將第一個形狀永久形狀暴露于乙醇中；

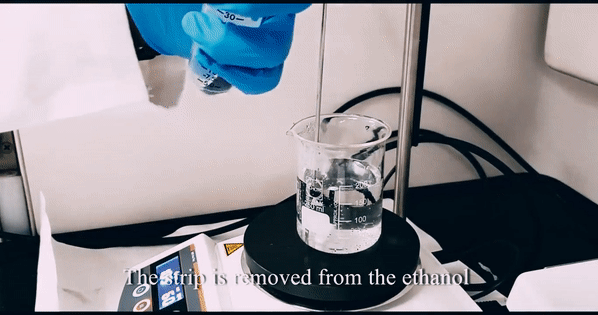

步驟2：將形狀從乙醇中移出并在60°C的水中加熱，以形成第二種永久形狀；
步驟3：將組件冷卻以使組件固定在第二個永久形狀中。
在恢復階段，有兩個步驟。
步驟4：將組件干燥。
步驟5：將部件加熱以恢復到第一永久形狀。
VeroWhitePlus和TangoBlackPlus
研究使用的材料是VeroWhitePlus和TangoBlackPlus，它們很容易獲得并且與3D polyjet工藝兼容。該團隊首先證明了這些材料在改變形狀期間和之后能夠保持相當大的機械強度。
該方法涉及用乙醇溶脹彈性體以代替水凝膠溶脹的功能。這是為了在過渡材料上產生應力。加熱時，過渡材料將其形狀更改為第二種形式。當乙醇蒸發并且彈性體干燥時，過渡材料的二次加熱將其還原回其原始形狀，因為彈性體由于干燥后存儲在其中的彈性能而將過渡材料拉回。彈性體在工作中起著雙重作用，因為它既可以在編程階段引起應力，又可以在回復過程中將彈性能存儲在材料中。

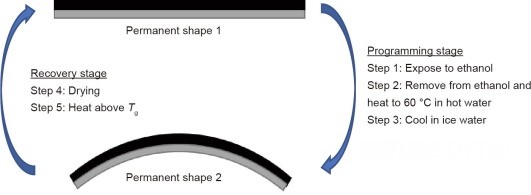

△可逆循環的兩個主要階段：編程和恢復。
研究還得出結論，與手動強制對象還原相比，使用本方法還原時更為精確。可逆4D打印尚處于早期階段，但該合作項目為自動可逆4D打印背后的機制提供了深刻見解。該團隊希望繼續使用新材料對該技術進行試驗。
SUTD首席研究員兼工程產品開發負責人Chua Chee
Kai教授說：“雖然可逆4D打印本身是一個很大的進步，但能夠使用更堅固的材料同時確保形狀變化期間更精確的反轉是革命性的，因為它使我們能夠生產復雜的結構，而這些結構是傳統制造無法輕易實現的。通過依靠環境條件而不是電力，它使各個行業的游戲規則發生了改變，從而徹底改變了我們設計，創建，包裝和運輸產品的方式，”

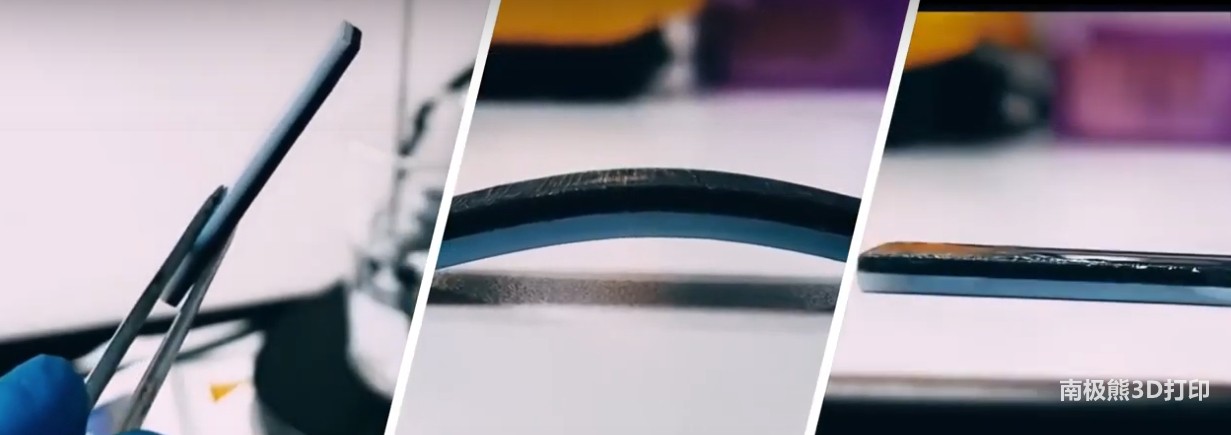

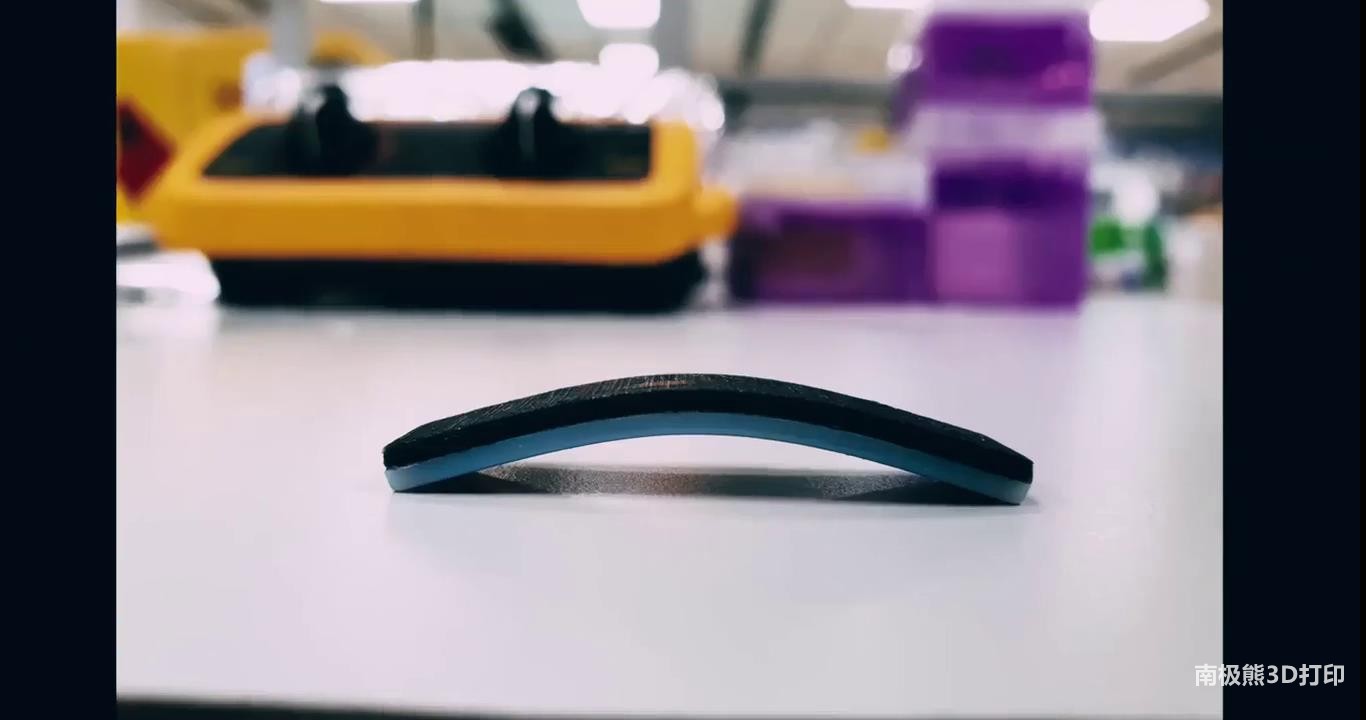

可逆4D打印結構，SUTD拍攝的照片。
通過合并下一個維度，4D打印自然是3D打印的下一步。
但是，要使4D打印與當前3D打印技術的先進性相匹配，研究人員必須提高在給定時間段內創建光滑復雜表面的能力。
哈佛大學的科學家此前曾通過4D打印結構對光滑復雜的表面進行過實驗，該結構在鹽水中放置時具有人臉形狀。 在羅格斯大學（Rutgers
University）的其他地方，研究人員創建了具有生物啟發性的可編程微針，可使用投影微立體光刻技術增強組織粘附力。
(責任編輯：admin)
相關內容
梁柏濤：美國參議院這一票
美國俄亥俄州宣布撥款6200
Schunk集團全資收購ESK-SI
美國空軍利用拓竹3D打印機
3D Systems推出集成式數字
Aker Solutions設立新3D打最新內容
GoEngineer通過收
3D食品打印：烹
卡內基梅隆研究人
Align Technology
AM Craft在種子輪
Aerojet拿下五角熱點內容
