機電設備具有雙重特性，將機械可移動部件與電氣部件結合在一起。因此，當協同使用不同的3D打印-增材制造技術時，就會誕生出不一樣的創新效果。在過去的幾年里，3D打印-增材制造已被研究為機電設備領域的一種有前途的生產方法。

一組研究人員最近在《增材制造》雜志上發表了一篇論文，證明了使用混合增材制造 (AM) 技術制造第一個3D打印壓電加速度計的可行性。

原文鏈接：https://www.sciencedirect.com/science/article/abs/pii/S221486042200481X?via%3Dihub

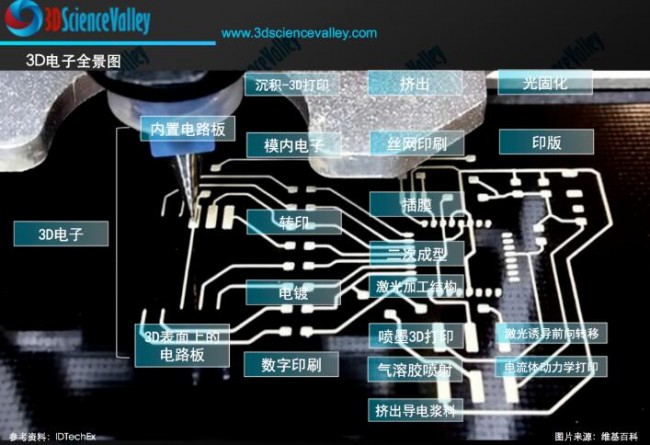

3D打印電子結構件
 基于新制造技術的創新

      根據百度百科，壓電式加速度傳感器又稱壓電加速度計。它也屬于慣性式傳感器。它是利用某些物質如石英晶體的壓電效應，在加速度計受振時，質量塊加在壓電元件上的力也隨之變化。當被測振動頻率遠低于加速度計的固有頻率時，則力的變化與被測加速度成正比。

論文中研究人員旨在生產和實驗驗證第一個能夠通過增材制造技術完全制造的能夠讀取壓電信號的功能性加速度計。提出了 3D 打印和噴墨材料沉積的智能組合：通過光固化樹脂的立體光刻3D打印技術來制造加速度計的結構組件，而通過噴墨3D打印用于圖案化 P(VDF-TrFE) 壓電層和分配相應的銀用于加速度讀數的電極。

所取得的結果表明，研究人員所提出的混合增材制造技術是一種非常有前景的中尺度機電傳感器制造途徑。

基于壓電聚合物的慣性傳感器的混合增材制造

© Gorodenkoff/Shutterstock.com

諸如加速度計之類的機電設備通常由具有機械可移動部件的電氣部件組成。因此，當各種3D打印-增材制造技術（例如立體光刻 (SLA) 和噴墨3D打印技術 (IJP)）協同使用時，可促進機電零件的創新。例如，3D打印的三軸或單軸加速度計所展示的靈敏度與最先進的微機電系統 (MEMS) 加速度計相當甚至是更好。

3D打印電子結構件
 混合增材制造

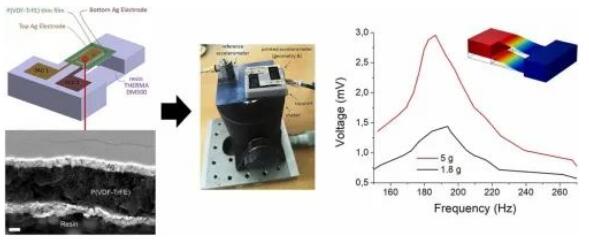

      在這項研究中，研究人員結合了 SLA立體光刻3D打印技術和 IJP噴墨3D打印技術制造了壓電加速度計，還對制造的壓電加速度計進行了實驗驗證。SLA光固化3D打印工藝用于使用光固化THERMA DM500樹脂，從而打印單軸加速度計的結構組件；而IJP噴墨3D打印技術用于通過沉積聚偏二氟乙烯-三氟乙烯（PVDF-TrFE）壓電層和相應的導電銀電極來制造壓電讀出部分。之所以選擇 THERMA DM500 商用樹脂來打印加速度計的結構部件，是因?yàn)樗�具有高玻璃化轉變和熱降解溫度，考慮到高溫用于對功能性 P(VDF-TrFE) 層和銀電極進行退火，這是必要的。電暈處理用于增加樹脂表面的親水性。 IJP噴墨3D打印技術是一種高效且可擴展的沉積技術，被選擇用于功能層的沉積，因?yàn)樗�提供了一種成本低廉、簡便且可重復的圖案化技術來制造壓電材料和相應的互連。研究人員還通過COMSOL Multiphysics軟件執行有限元分析 (FEA)，以確認實驗測量的可靠性。

所有結構部件和樣品均使用DWS商用SLA機器（型號 028J Plus）進行3D打印，而配備Fujifim富士膠片的 Dimatix DMP-2850 用于在基板上噴墨打印底部和頂部電極以及壓電聚合物。在 IJP噴墨打印期間，印版溫度設置為最大值 60 °C，以防止咖啡環效應并確保更快的打印過程。

據悉，F(xiàn)ujifim富士膠片的Dimatix材料打印機(DMP)是一種用于微精度的臺式材料沉積系統，DMP2850可以用于研發用原型和實驗圖案的打印，還可用于柔性電路、RFID標簽和顯示器到DNA陣列和可穿戴電子產品的原型制作。

通過DMP2850設備，保持 1.5 kHz 噴射頻率、35 V 打印電壓和 45 °C 噴嘴溫度以打印壓電聚合物層。隨后，P(VDF-TrFE) 層在 140°C 下退火兩個小時。P(VDF-TrFE)層在退火和極化后表現出有效的壓電行為。

 驗證創新可行性

在測試過程中，完全3D打印的加速度計與用于表征的參考加速度計一起安裝在振動臺上。

基于壓電聚合物的慣性傳感器的混合增材制造

© Gorodenkoff/Shutterstock.com

      3D打印結構的收縮主要在后固化過程 30 分鐘內觀察到，后固化過程后的平均收縮率為 3.76%。此外，寬度較小的梁的收縮值較大。在幾何 A 加速度計中，觀察到從實驗獲得的固有頻率值與外部加速度 5 g 和 1.8 g 的數值預測之間存在相當大的差異，這歸因于材料特性和幾何形狀的不確定性。然而，通過模態分析估計的幾何 B 加速度計的固有頻率值與從實驗中獲得的值非常一致，即使在考慮了制造缺陷和材料特性的不確定性之后也是如此。

總而言之，這項研究的結果有效地證明了3D 打印壓電加速度計感知加速度的能力，以及使用所提出的混合增材制造技術制造中尺度機電傳感器的可行性。
