Lithoz的LCM陶瓷3D打印如何解決半導體行業挑戰
從智能手機到自動駕駛,從加密貨幣到人工智能,對性能日益強大的微芯片的需求正在蓬勃發展。原材料短缺、貿易沖突以及緊張的全球政治局勢,正同時給半導體行業帶來巨大壓力。尋找安全的生產基地是當務之急,許多制造商由于工廠搬遷,在交貨周期和交付方面面臨著巨大的壓力。如何應對所有這些挑戰?3D打印高性能陶瓷又如何幫助半導體行業快速解決這些問題?
在半導體行業,快速、精準且經濟地生產至關重要,因為交付壓力和相關成本極高,尤其是在當前政治形勢變化帶來額外挑戰的情況下。換言之,新方法的實施不僅要提供決定性的附加值并顯著提高生產效率,還要應對地緣政治發展。這正是3D打印的用武之地。3D打印機可以快速購買并運送到新地點,從而實現按需生產和本地靈活性。通過在3D打印農場中同時使用多臺機器,可以保證快速供應組件和備件。此外,按需生產幾乎不涉及倉儲和空間成本。總而言之,面對嚴峻挑戰,3D打印有助于顯著提高效率并穩定生產。
Lithoz的LCM 3D打印機農場
Lithoz是一家已經認識到增材制造在半導體行業中附加值的公司。這家奧地利公司專注于3D打印技術陶瓷,此前已展示過其LCM技術如何應用于醫學和航空航天領域。但它的作用遠不止于此,因為LCM工藝在半導體行業中也具有眾多優勢,例如以前無法接近的復雜設計,其關鍵細節具有光滑表面(例如,用于氣體分配和冷卻組件中的高精度通道),組件無需連接,也無需組裝。在單個組件中集成多種功能以及使用DfAM,不僅可以減輕重量,還可以提高盈利能力。此外,由于工藝的穩定性,LCM工藝可以實現可靠的批量生產。
半導體工業中的陶瓷
高性能陶瓷在半導體行業中的優勢仍是一個問題。半導體通常由晶圓制成,而晶圓本身又由硅制成。盡管硅的儲量豐富,但它也存在一些缺點。高溫下硅會喪失其半導體特性,而且就電子遷移率而言,其開關速度較低。因此,硅并非高性能半導體的理想材料,而高性能半導體的需求卻在不斷增長。然而,某些技術陶瓷卻能夠完美地滿足這些要求。

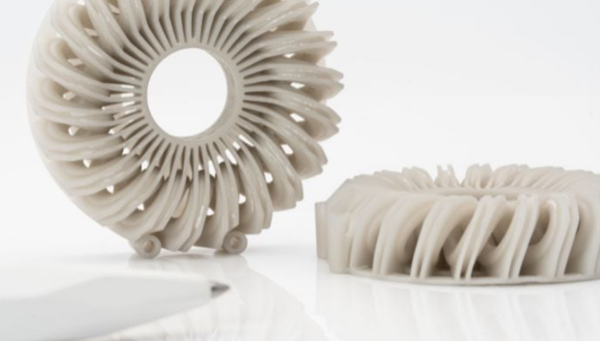

Lithoz公司研發的超精密氮化鋁熱交換器
氮化鋁是一個顯著的例子,因為它具有很高的機械穩定性,尤其是熱穩定性。它具有極高的導熱性和熱膨脹性——這些特性使其在高性能應用中極具吸引力和理想選擇。氧化鋁在半導體行業也非常受歡迎,因為它具有電絕緣性和耐化學腐蝕性。這為在極端或腐蝕性環境中的應用提供了顯著的優勢。半導體行業使用的另一種陶瓷是氮化硅,它非常耐用,并且耐化學品和高溫。
Lithoz提供這些陶瓷用于3D打印,并已與半導體行業的代表合作,使用LCM工藝生產功能部件,將陶瓷特性與超精密LCM相結合。示例包括氣體補償裝置、ALD環、加熱和冷卻板以及氣體分配噴嘴。現在,讓我們仔細研究其中一個用例,以說明陶瓷3D打印在半導體行業的潛力。

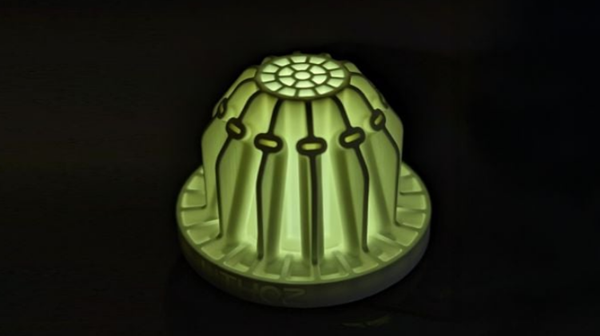

Lithoz氣體分配器和氣流噴嘴。
3D打印ALD環,用于優化氣體流動
Alumina Systems和Plasway Technologies依靠LCM技術設計和制造了ALD環。在原子層沉積(ALD)工藝中,極薄的膜層(厚度僅為一個原子)被精確地沉積在半導體表面。這需要形成膜層的氣體均勻分布。ALD環能夠精確地確保這一點,并確保工藝氣體在整個晶圓表面均勻分布。集成傳感器通過提供實時反饋和微調來支持這一工藝。
兩家公司的目標是顯著提高半導體制造設備蝕刻和涂層工藝的效率。LCM技術助力實現了這一目標,Alumina Systems負責制造由Plasway Technologies設計的環。Lithoz CeraFab S320打印機已在每個構建板上打印了20個LithaLox氧化鋁環段。然后將六個環段組裝成一個直徑380毫米的環。這使得每次打印作業可以打印三個以上環的組件。3D打印的陶瓷環不僅改善了氣流,還使兩家公司的生產力提高了三倍,并將正常運行時間延長了一至九個月,同時降低了制造成本。
