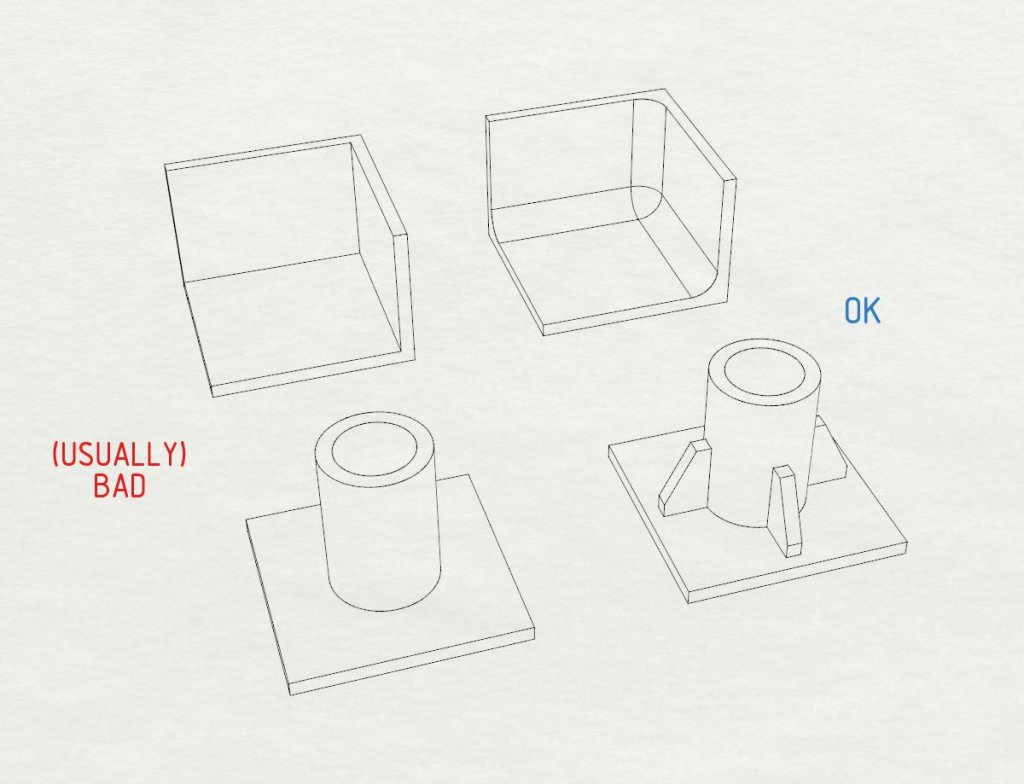

如何設計更加耐用的3D打印零部件(一)
低成本3D打印和CNC銑床機具推陳出新,讓更多業余愛好者在自己家里,也能設計并制作復雜的零件,但光憑這些技術并不夠,以致聚乳酸(PLA)或高密度聚乙烯(HDPE)塑料所制成的功能性原型,其硬度和強度皆差強人意。
大家面對這個問題,憑直覺就是擴充零件的規模和數量,卻也增加了打印時間和材料成本,犧牲了整體效用和美感表現。既然這個解決方案令人難以忍受,部分自造者開始訴諸更昂貴或更困難的材料,例如鋁或聚醚醚酮(PEEK)。
事實上,這些煩惱大多可以避免。制造業老想著節省時間和金錢,早就研發出一些簡單的招數,以便應付最難搞的材料,達到他們心目中的標準。本文介紹一下基本工程概念,以及這些概念如何落實于零件設計。
神奇的彎曲世界
日常工程材料五花八門,端視會如何受到擠壓、拉扯、彎曲和使用而定。說到小型機械原型,有一項特征最為重要:承受彎曲的能力。
為什么零件受到彎曲會損壞?我們?cè)囅胍粋很常見的簡單情境:長方形橫木一端卡住,另一端承受彎力(F)。
彎曲橫木
依照常識判斷,橫木承受彎力之后,上表面原子彼此分離,被壓縮到另一側。若彎力持續加大,這些分子所承受的壓力也會增加,甚至超過把一切凝聚起來的電磁力。每一種材料都有固定的承壓臨界點,但仍取決于有多少分子,分子排列成什么形狀而定。
最后會怎么樣呢?首先,就我們所知,橫木的外表面承受最大的張力和壓縮力,壓力也會是最大。簡單來說,那些區域之間會線性轉移,進而在橫切面的中央,形成不受壓力的中軸。

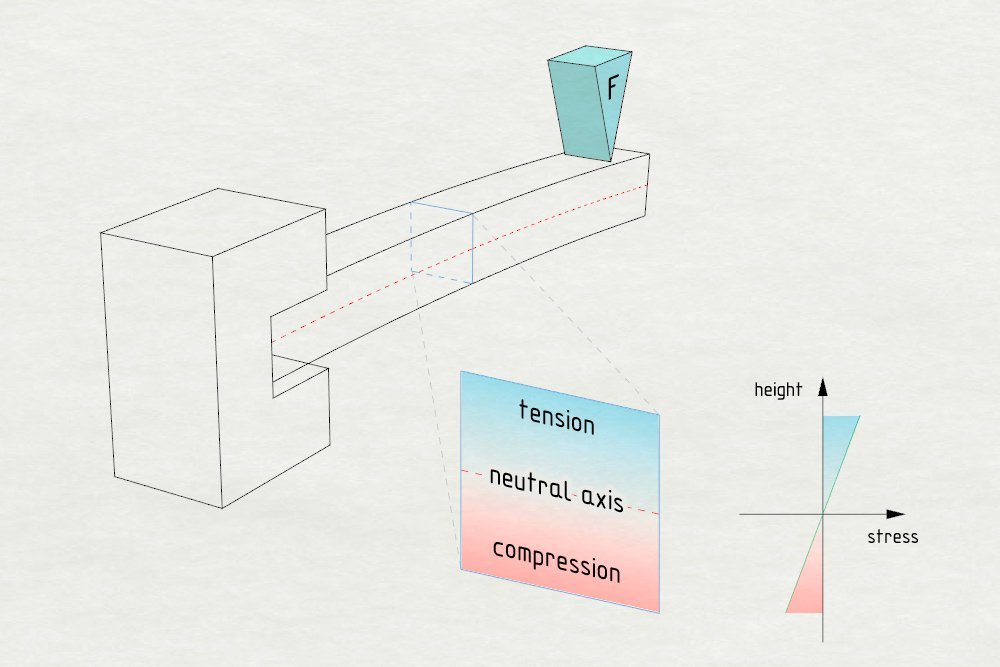

彎曲壓力分布,觀察長方形橫木的橫剖面
我們看這個二維橫剖面圖,中軸總是跟施力方向垂直。若是長方形等對稱形狀,中軸會貫穿橫木的中央,至于其他幾何形狀,中軸則會貫穿質心,亦即幾何形狀的質量中心,任何CAD軟件皆可自動辨識質心的位置,網絡上也能輕易找到符號公式和計算器。

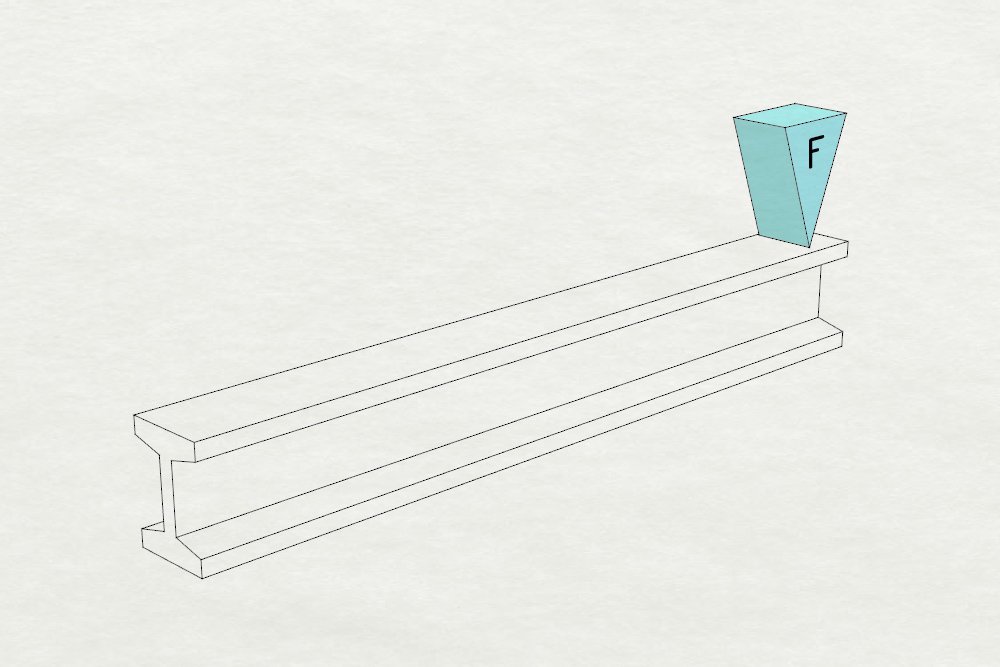

位于橫木中央的低壓力區,就很值得我們思考:搞不好可以從那里挖走一些材料,用來強化外表面的高壓力區,一來提高堅韌度,二來卻不會增加重量。這絕非天馬行空的狂想,這正是工字梁的運作原理。
在建筑業,若工字梁和矩形梁使用等量的鋼材,工字梁的表現出色不少,但缺點是容易扭曲、變形和折斷,尤其是中央?yún)^(qū)域太薄的情況下

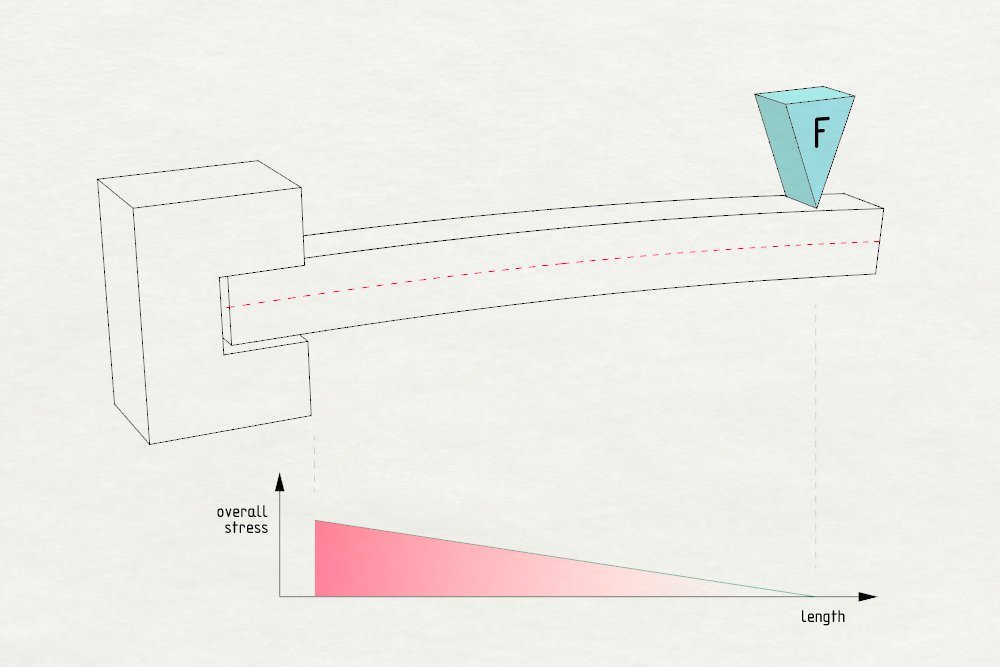

然而,我們也別好高騖遠,說到壓力分布,有一件事千萬不要忘了:只要橫切面連續不斷,橫木就相當于簡易的杠桿,彎曲力矩跟施力和有效距離成比例,于是橫木所承受的整體壓力,也會隨著長度而改變,從零開始直線上升到定錨點。
綜合目前為止的兩項觀察,我們可以推論最大的壓力,集中在橫木的特定區域:也就是定錨點旁邊的外表面。把這一點謹記在心,我們?cè)囍迩逶谑裁礂l件之下,這股壓力會超過材料的承受范圍。
計算彎曲的壓力
為了計算最大承受壓力,以下是有實驗支持的公式:
σmax=F*L* cx / Ix
我們?cè)囍鸾膺@個公式:靠近定錨點的表面壓力,似乎跟施力(F)和橫木有效長度(L)的交乘成比例。除此之外,這也跟橫木最外圍和中軸的距離成比例,長方形橫木cx相當于h / 2。一切昭然若揭。
更重要的是,這股壓力也跟截面矩(Ix)成反比,截面矩正是以量化呈現材料相對于中軸的分布,指出施力會對抗多少分子,分子會承受多大的拉力。為這個參數導出公式,必須先解出某個積分,但CAD軟件通常會自動找出特定數值,若沒有CAD軟件,在線計算器也會針對常見橫木幾何圖形提供數值。

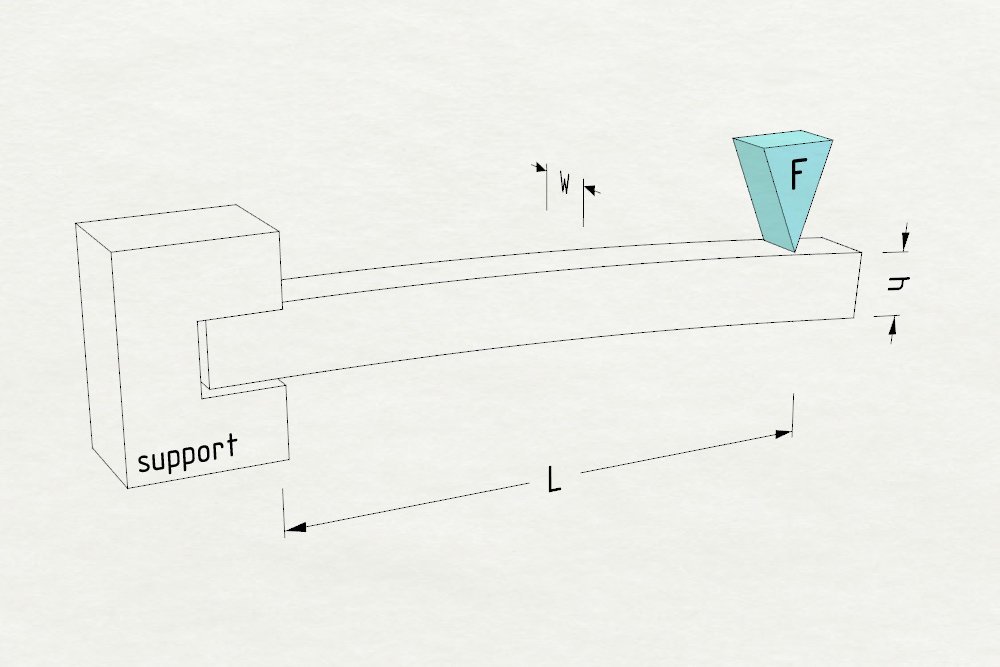

矩形橫木截面矩公式如下,只需帶入高度和寬度:
Ix = w * h3 / 12
綜合這些方程式,下列為矩形橫木最大承受壓力:
σmax = 6 * F * L / (w * h2)
事實上,常見材料的供應商通常會進行標準彎曲測試,來計算自家產品的σmax ,這個數值在產品標示會寫成抗彎強度,既然我們都知道σmax 數值,這時候只要解出F數值,我們就會知道為大承壓能力,公式如下:
Fbreak = σmax * Ix / (L * cx)
如果帶入矩形橫木的Ix 和cx,得到新的方程式如下:
Fbreak = ⅙ * w * h2 * σmax / L
我們實際找個例子:假設有一片壓克力板,寬度1公分,厚度3公厘,長度10公分,搜尋一下就知道抗彎強度為110MPa(亦即110,000,000 N/m2或 110 N/mm2),接下來就是算數了:
Fbreak = ⅙ * 10 mm * (3 mm)2 * 110 N/mm2 / 100 mm = 16.5 N ≈ 1.68 kgf
這樣看起來,橫木最大承受壓力不超過1.6kgf,安全邊際根本無足掛齒,若你使用聚苯乙烯(抗彎強度為40 MPa),最大承受壓力只剩下0.6kgf,令人堪憂。
