如何設計更加耐用的3D打印零部件(二)
在上一篇《如何設計更加耐用的3D打印零部件(一)》中,我們介紹了幾種簡單有效的方法來預測并提升零件的承載能力。想必大家都覺得很實用,但我們通常仍會忽略機械零件在變形后可能引發的結構性問題。畢竟任何會隨機變形的結構,并不會比碎片好多少。
我們延續之前的部分,一次說個清楚吧。
堅硬度
任何材質受力后,不免都會彎曲。為了厘清彎曲的原因,不妨回想上一篇的模型,也就是那個簡陋的橫木。

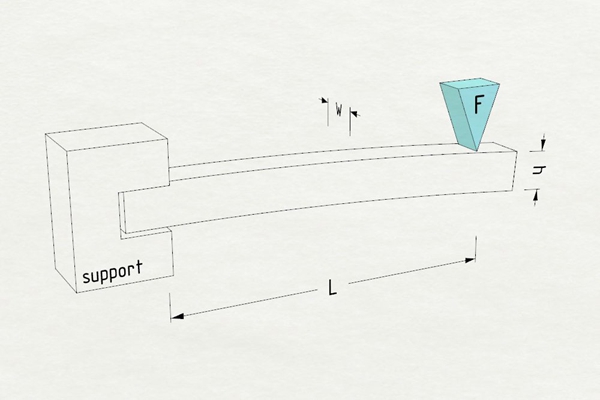

橫木一側受力后的彎曲情形
橫木受力后的彎曲度,計算公式如下:
d = Fbend* L3 / ( 3 * E * Ix )
我們看這個公式就會明白箇中原理。首先,彎曲系數(E)是給定的常數,每一種材質都有各自的彎曲系數,表示承力和變形的關系,在產品規格表中都會列出來。此外,彎曲度似乎跟施力(F)呈線性比例關系,也跟橫木長度(L)成正比,這些都在意料之中。
真正有趣的是,彎曲度跟截面矩(Ix)成反比,換言之,其他參數保持恒定之下,截面矩直接決定零件的堅硬度。我們?cè)谏弦黄恼绿徇^,截面矩是橫木橫剖面的物質分布情況。
當然,這個公式并無法透露太多玄機,我們?cè)倩氐缴弦黄慕孛婢毓剑?/span>
Ix = w * h3 / 12
原來如此!矩形橫木的堅硬度不僅跟寬度成正比,也跟厚度成正比。這個公式僅適用于矩形橫剖面,但其他類似形狀也有這樣的特性。
雖然數學計算有點枯燥,但試著回想上一篇介紹的實驗,我們把零件的承載能力提升為三倍,以下是一些解決方式對截面矩的影響:
1. 把寬度增加三倍。既然寬度以線性的方式左右整個方程式,寬度增加三倍,堅硬度也會提升三倍,這應該沒什么好意外的。
2. 第二個方式是把厚度從1mm增為1.73mm,截面矩因此增加1.733 / 13 ≈ 5.18倍,換言之,只要調整一點點厚度,不僅變得更堅固,堅硬度還提升了五倍,很有趣吧?
3. 第三個方式是打造工字梁,我之前說過工字梁的截面矩難以計算,但利用CAD軟件或在線計算器即可得出Ix數值變化,馬上就能確認截面矩從原本~0.417 mm⁴ 變成~3.246 mm⁴,幾乎快增加了八倍。這是驚人的成長,比我們?cè)绢A(yù)計的承載能力好太多了。
稍微調整零件的形狀,一來可降低其重量,二來提升承載能力,就算是丙烯腈(ABS)和聚醚醚酮(PEEK)等高階材料,也不一定能夠達到這個境界,事實上,就連鋁材也沒有這種能耐。
這就是所謂工業設計技法:無須航天級材質,只要簡單的招數,即可讓塑膠零件兼具耐用、堅固、輕量和小巧等優點。
棘手的大問題:耐沖擊強度
原則上,從抗彎曲強度、抗張強度和抗壓縮強度,大致可以看出特定材質的性能,但現實總是跟理想有差距,如果你具有冒險精神,不妨拿著聚丙烯纖維制成的保鮮盒跑到家門口,把保鮮盒直接砸向水泥墻:它會彈回來。現在試試看有機玻璃材質的保鮮盒,它只會碎成一片片。這聽起來沒什么道理:有機玻璃的抗彎曲強度明明是聚丙烯纖維的兩倍!這顯然事有蹊蹺。
原來是聚合物承受突如其來的局部沖擊時,難免無法實時分散那一股能量,這有點像水和淀粉的經典實驗,一不小心發生碰撞就毀了。為了計算塑膠能應付多少撞擊,工程師設計一種相對簡略的方法,稱為「耐沖擊強度測試」,專門測量材料遭到擺錘撞擊時會喪失多少能量,不過這個數值跟抗彎曲強度并沒有一定的關系,卻是比較各種物質堅硬度的權宜之計。

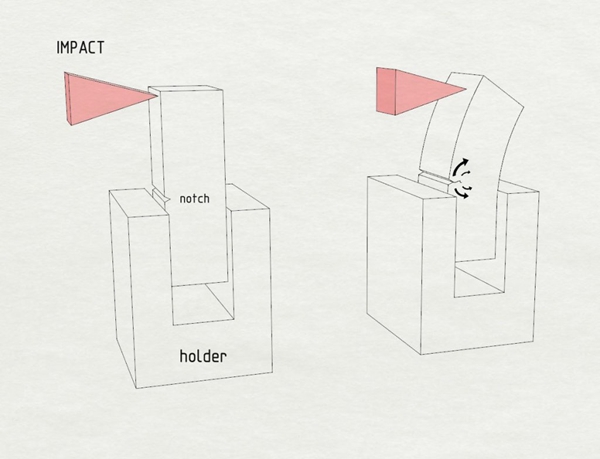

有缺口的塑膠正在進行沖擊測試我們等一下會再探討各種物質的測試結果,現在先來關注一個小細節:測試樣本的缺口。缺口的位置具有特殊意義,必須是張力最大的地方,否則幾乎所有材料都能夠通過測試而沒有測試的必要了。
這提醒我們一個設計小訣竅:工業設計師都會盡量避免明顯的彎角和缺口,讓物件能承受突來或持續的壓力。有一個常見的解決方法是加上內圓角或轂板來分散壓力。

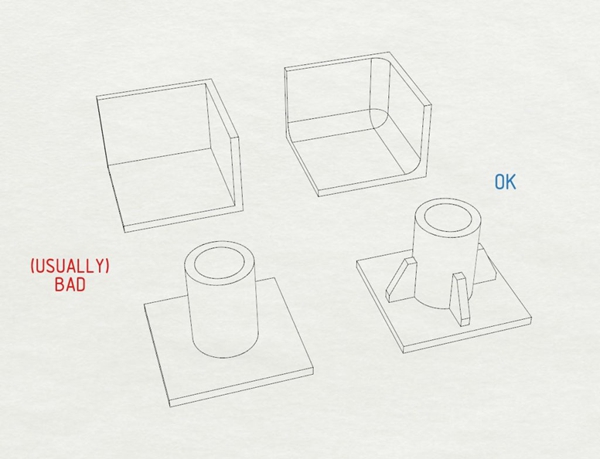

內圓角和轂板可分散局部壓力
內圓角和轂板成本并不高,因此不管如何都會添加,否則光憑我們目前的算式,根本無法評估必要性,反之還要?jiǎng)佑闷D澀的有限元素分析工具,所以最好養成添加這些舒壓物件的習慣。

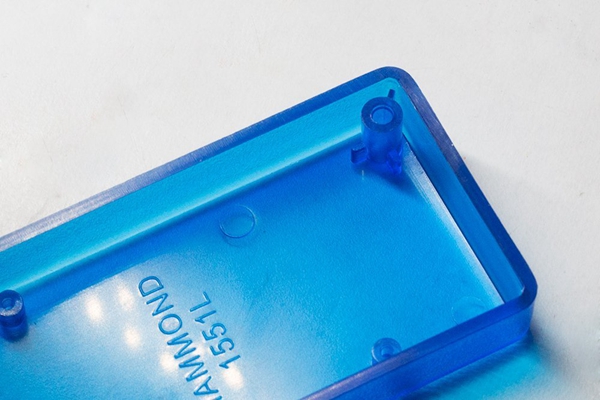

內圓角和轂板可加強外殼的耐沖擊強度
既然如此,材質到底重不重要?
材質當然重要!不過想要提升承載能力,與其改用高階原型材料,還不如實行這里所介紹的設計技巧,但若有先天不良的問題,例如基座不符合你的需要,那你就必須更常游走在臨界邊緣。
讓我們來看看幾種常見原型塑膠的屬性,以及它們?cè)谏钪械挠猛尽?/span>
這個表格并不是絕對正確的,畢竟相同的聚合物也分成不同的等級,最終屬性也會隨著填充物、塑化劑等結構內部物質而改變,但這些數字至少讓你對于承載能力有個基本概念。
有趣的是,這些資料也透露出DIY專題材料的幾個侷限,例如熱熔擠制技術(FDM)常用的聚乳酸(PLA)本身就容易損壞,于是3D打印材料制造商會添加塑化劑或共聚物來提升沖擊抗力,卻可能大幅降低抗彎曲強度和堅硬度。
低成本FDM制程經常使用聚乳酸(PLA)和ABS樹脂,其所標榜的平均強度通常也會因?yàn)樯蚍e過程而減弱:不管是黏合層、纖維絲厚度、沈積瑕疵,皆可能嚴重?fù)p害最終原型的表現。
CNC業余玩家常用的材料也不一定比較好,高密度聚乙烯(HDPE)所制成的零件很輕薄,優點是彈性佳,缺點是不適合精密機械工程。另一種常見材料是有機玻璃,從各方面來看都是不凡的塑料,沖擊抗力卻低到不行,就連在加工過程中也存在應力開裂之虞。
總體來說,3D打印機和CNC業余玩家經常挑選低廉而常見的材料,因?yàn)槠渌玫倪x擇要不是難以取得,就是難以處理,這也是我大推CAD樹脂鑄制的原因,這讓業余玩家能盡量趨近于現今工程塑膠的境界。
既然這樣……該怎么比較鑄制樹脂?
答案很簡單:看情況。下列表格介紹一些熱門的聚氨酯(polyurethane) 鑄制樹脂,外加兩個有代表性的產品,以聚脂(polyester)和環氧樹脂制成。
本質上,鎖定DIY玩家的鑄制樹脂,大多容易損壞或抗彎曲強度不足,但也不是沒有優點,畢竟這類樹脂通常容易處理,況且從藝術創作方面來說,機械屬性并沒有那么重要。
市面上部分聚氨酯(polyurethanes)比尼龍等工程塑膠更好用,甚至逐步趕上超級聚(醚/醚/酮) (PEEK)。最重要的是,使用者不費吹灰之力,就能大幅調整鑄制樹脂的表現:例如添加磨碎的玻璃纖維,可提升抗彎曲強度、加倍彎曲系數,但可能有損沖擊抗力。
結論
設計零件不能單憑直覺,就連最簡單的專題也需要大量的知識和實踐經驗。這也難怪DIY日常用品難敵工廠商品,不但不容易做起來,也沒有想象中省錢。 高階機械工程和材料科學可能嚇跑不少人,但就算沒有PRN計算器和計算尺,還是有不少單純和直覺的構想能成功實現。當然,跟制造業取經,學會這些工業設計技巧,而不是把制造業當作夕陽產業,對我們是有所助益的。
